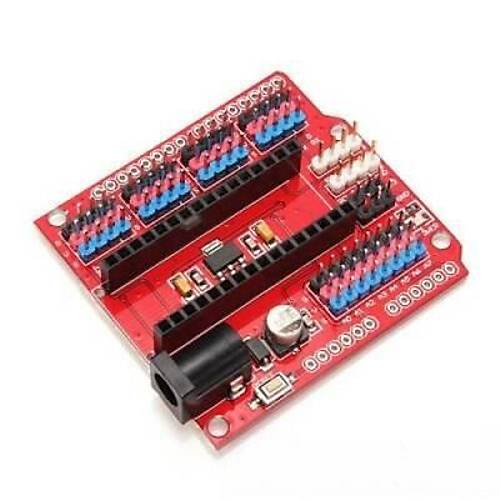

Arduino Nano Sensör Shield

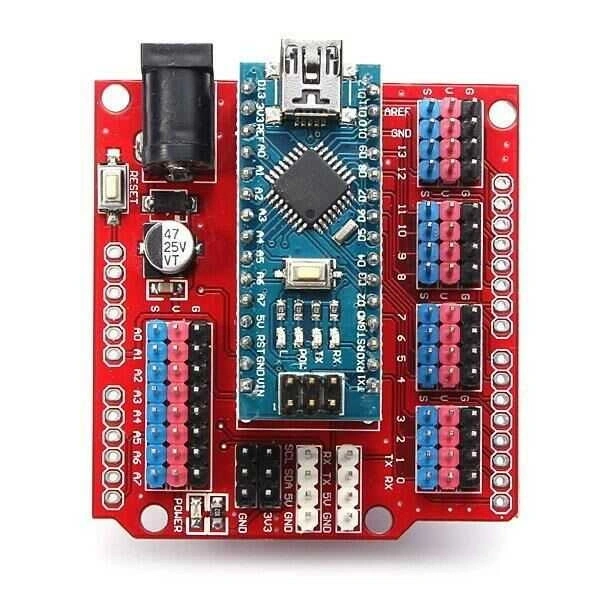

Arduino Nano için tasarlanmış bu shield ile Arduino Nano\\\\'nun pinlerini standart shield yapısına sokarak daha rahat bir kullanım elde edebilirsiniz. Bu sayede standart Arduino Shield\\\\'lerini Nano ile beraber kullanabilirsiniz.

Sensör ve çeşitli giriş çıkış elemanlarını daha rahat bağlamak için tüm Arduino pinleri 3\\\\'lü pin formuna (GND-5V-Sinyal) sokulmuştur. Reset pini kart üzerine çekilmiş olup, diğer Arduino kartlarında olduğu gibi DC adaptör girişi 2.1 mm merkez pozitif giriş şekline getirilmiştir. 5V,3.3V ve GND güç pinleride çoğaltılarak kart üzerine alınmıştır.

Nano Shield\\\\'in bir diğer özelliğide sadece Nano ile değil Uno, Mega ve Leonardo ile kullanılabilmesidir. Kartın etrafındaki pinler standart pin yapısındadır ve Stackable Headerlar lehimlenerek kart diğer Arduino\\\\'ların üzerine takılabilir ve kartın avantajlarından yararlanılabilir.



• 14 adet Giriş-Çıkış Pini (Her biri kendi arasında GND-5V-Sinyal hattını barındırmaktadır.)
• 8 adet Analog Pini (Her biri kendi arasında GND-5V-Sinyal hattını barındırmaktadır.)
• 6 adet PWM Pini
• 5 adet I2C Hattı
• 1 adet Servo Güç Girişi
• AREF Çıkış
• 3.3V Çıkış
• Besleme : 7 – 12V (Adaptör)
• Boyutlar : 58mm X 59mm
