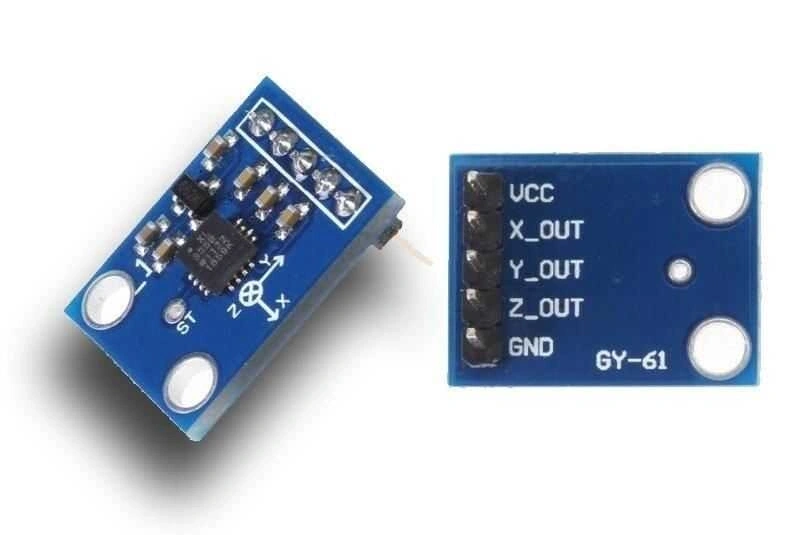

ADXL335 3 Eksen İvme Ölçer - GY-61
ADXL335 üç eksenli ivmeölçer modülü, ivmeölçerden X, Y ve Z eksen analog çıkışlarına kolay erişim sağlar. Tüm eksende 3g'ye kadar kuvvetleri algılayabilmektedir. Yerçekiminin statik ivmelenmesinde eğim algılama uygulamalarını ve dinamik hızlanma nedeniyle hareket, şok veya titreşimi ölçebilir. Kullanıcı CX, CY ve CZ pin kapasitansı X OUT, Y OUT ve Z OUT, ivmeölçerin bant genişliğini seçer. Uygulamaya bağlı olarak uygun bant genişliği, 0,5 Hz ila 1600 Hz arasındaki X ekseni ve Y ekseni bant genişliği, 0.5 Hz ila 550 Hz bant genişliğinin Z ekseni. Modülün 3.3 - 5V güç kaynağı kaynağından beslenmesini sağlayan bir 3.3V yerleşik regülatör de sağlanır.
Teknik Özellikler
- Kullanılan Çip: ADXL335
- Güç: 3-5v
- Besleme Aralığı: 3V - 5V DC
- Tam ölçekli aralığı: +/- 3g
- Akım: 400uA
- Çıkış: Analog (X, Y, Z çıkışları)
- Hassasiyet: 300mV / g (Typ)
- Çalışma Sıcaklığı: -40C ~ 85C
- Boyutlar: 15,7 mm x 20,3 mm x 11,6 mm (L * W * H)

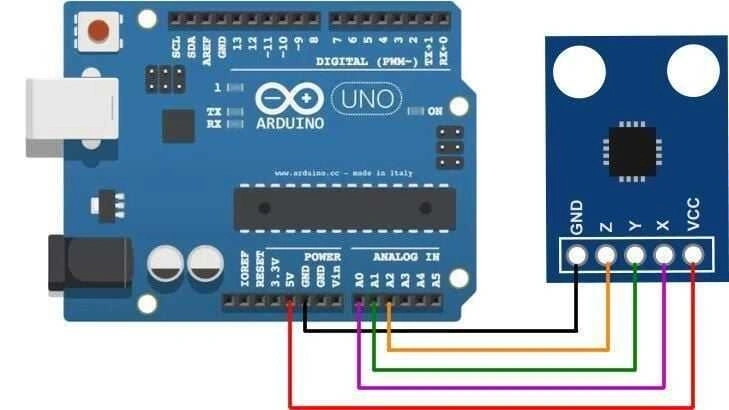

Arduino Bağlantı Şeması
