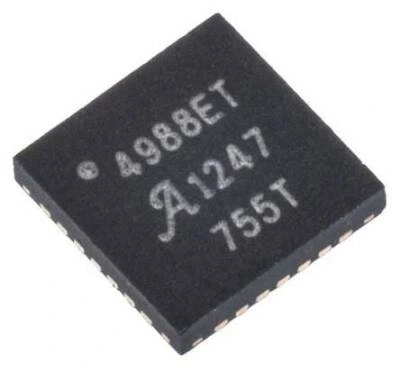

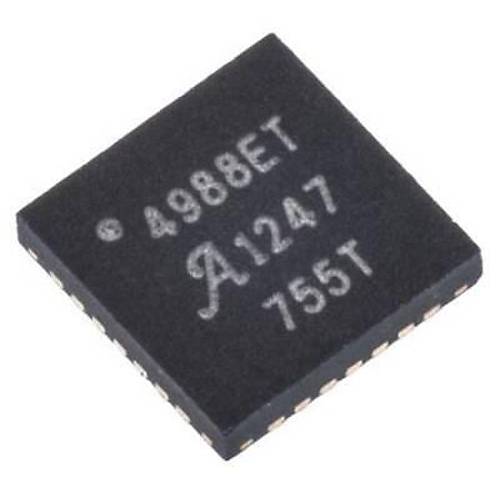

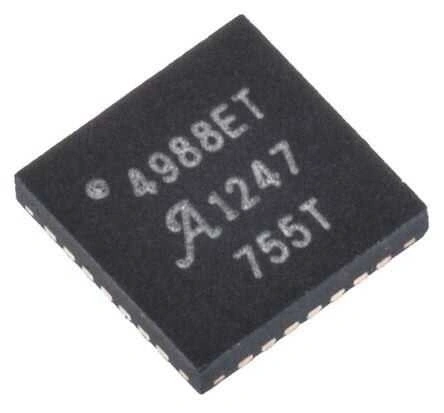

A4988 SMD Step Motor Sürücü Entegresi QFN-28
A4988 SMD Step Motor Sürücü Entegresi A4988 step motor sürücü entergresi. QFN-28 kılıftır. A4988, kolay kullanım için dahili çeviriciye sahip eksiksiz bir mikro adım motor sürücüsüdür. İki kutuplu step motorları, 35 V ve ± 2 A'ya kadar çıkış sürücü kapasitesine sahip tam, yarım, çeyrek, sekizinci ve on altıncı adım modlarında çalıştırmak için tasarlanmıştır. A4988, sabit bir çalışma süresi içerir Yavaş veya Karışık bozunma modlarında çalışabilen akım regülatörü. STEP girişine sadece bir pals girilmesi, motoru bir mikro adım yönlendirir. Faz sırası tabloları, yüksek frekanslı kontroller veya karmaşık arabirimlertoprogramları yoktur. A4988 arayüzü, karmaşık bir mikroişlemcinin bulunmadığı veya aşırı yüklendiği uygulamalar için idealdir. Adımlama işlemi sırasında, A4988'deki kesme kontrolü otomatik olarak yavaşlama veya Karışık olarak geçerli bozulma modunu seçer. Özellikler: Düşük RDS (ON) çıkışları Otomatik akım bozulma modu algılama / seçme Karışık ve Yavaş akım bozunma modları Düşük güç tüketimi için senkronize düzeltme Dahili UVLO Çapraz akım koruması 3,3 ve 5 V uyumlu mantık beslemesi Termal kapatma devresi Toprağa kısa devre koruması Kısa devre koruması Seçilebilir beş adım modu: dolu, 1/2, 1/4, 1/8 ve 1/16. .
