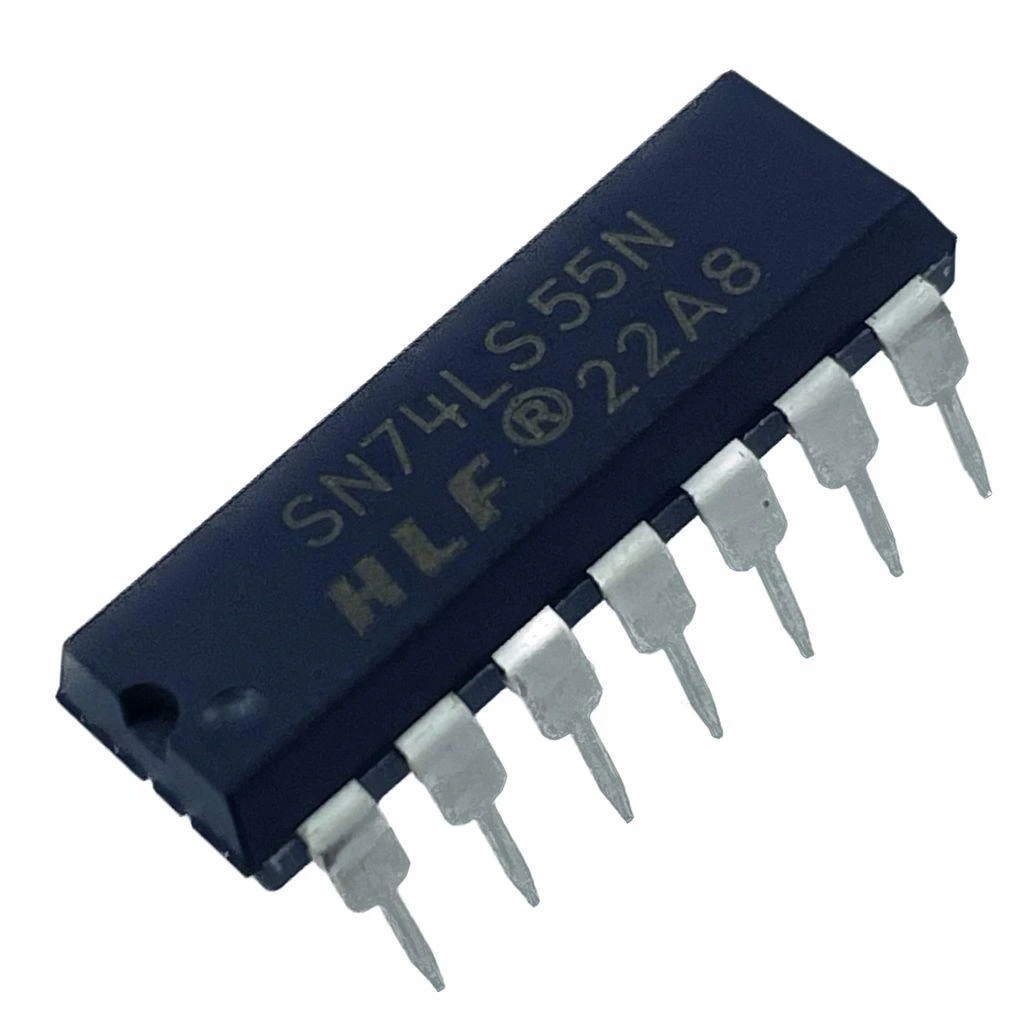

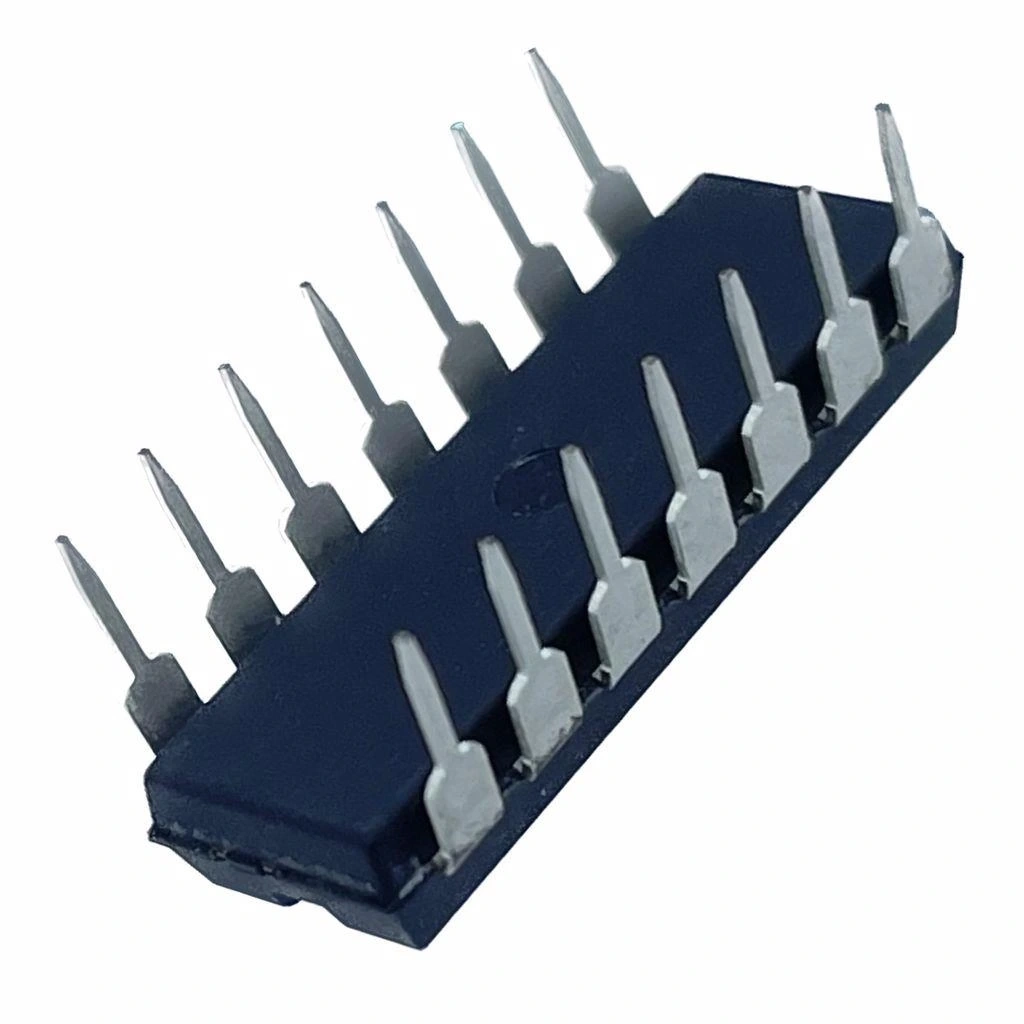

74LS55 DIP-14 Invertör ve Kapı Entegresi

74LS55 DIP-14 İnvertör VE Kapı Entegresi

74LS55 DIP-14 İnvertör VE Kapı Entegresi, 2 adet 2-girişli AND-OR-INVERT (AOI) fonksiyonu içeren TTL ailesine ait bir mantık entegresidir. Her bir birim, 2-2-2-3 girişli yapıda düzenlenmiş, lojik işlemleri tek bir paket içerisinde gerçekleştirmeye olanak tanır.

DIP-14 (Dual In-line Package) paketinde sunulan bu logic entegre, breadboard ve delikli pertinakslara kolay montaj imkanı sunar. LS (Low-power Schottky) teknolojisi sayesinde standart TTL'e göre daha düşük güç tüketimi ve daha hızlı çalışma sağlar.

5V besleme gerilimi ile çalışan ve kompleks lojik fonksiyonları destekleyen bu entegre, diğer elektronik komponentler ile birlikte dijital kontrol, kod çözme ve mantıksal işlem uygulamaları için ideal bir seçimdir.

Teknik Özellikler

74LS55 DIP-14 İnvertör VE Kapı Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Fonksiyon: 2 adet 2-girişli AND-OR-INVERT (AOI) kapısı
• Lojik Ailesi: TTL LS (Low-power Schottky)
• Besleme Gerilimi (Vcc): 4.75V - 5.25V DC
• Toplam Giriş Sayısı: 9 (2-2-2-3 yapısında)
• Çıkış Sayısı: 2
• Mantıksal Fonksiyon: Y = (A·B)' · (C·D)' (veya Y = (A·B + C·D)')
• Yüksek Seviye Çıkış Gerilimi (VOH): Min. 2.7V
• Düşük Seviye Çıkış Gerilimi (VOL): Max. 0.4V
• Giriş Yüksek Seviye Gerilimi (VIH): Min. 2.0V
• Giriş Düşük Seviye Gerilimi (VIL): Max. 0.8V
• Güç Tüketimi: Tipik 22mW
• Propagasyon Gecikmesi: ~15ns (tipik)
• Paket Tipi: DIP-14 (Dual In-line Package)
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• Pin Sayısı: 14
• Üretim Teknolojisi: TTL Low-power Schottky
• Maksimum Çıkış Akımı: 8mA (sink), -0.4mA (source)
• Fan-out: 10 TTL yükü (sink)
• Giriş Empedansı: >4kΩ
• RoHS Uyumluluğu: Evet

Kullanım Alanları

74LS55 DIP-14 İnvertör VE Kapı Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Dijital Kontrol Sistemleri

• Kombinasyonel mantık devreleri
• Kontrol sekansları oluşturma
• Durum kontrol sistemleri
• Koşullu mantık uygulamaları
• Eşitlik karşılaştırıcıları

Kod Çözme ve Adres Çözme

• Adres dekoderler
• Seçici devreleri
• Çoklayıcı (multiplexer) uygulamaları
• Veri seçim sistemleri
• Bellek adresleme

Mantıksal İşlemler

• Karmaşık lojik fonksiyonları
• Boolean ifadelerin gerçekleştirilmesi
• Modül azaltma devreleri
• Devre optimizasyonu
• Mantıksal durum algılama

Avantajlar ve Özellikler

74LS55 DIP-14 İnvertör VE Kapı Entegresi'nin sağladığı avantajlar ve çözümler.

• Kompakt Tasarım: Çoklu mantık fonksiyonları tek bir paket içinde
• Karmaşık Lojik: AND-OR-INVERT yapısı ile gelişmiş fonksiyonlar
• Düşük Güç Tüketimi: LS teknolojisi ile verimli çalışma
• Yüksek Hız: Düşük propagasyon gecikmesi (~15ns)
• Esnek Kullanım: Çeşitli kombinasyonel devrelerde kullanım
• Standart TTL Uyumluluğu: Diğer TTL ürünleriyle kolay entegrasyon
• Breadboard Dostu: DIP-14 paketi ile kolay prototipleme
• Maliyetli Çözüm: Tek entegre ile birden fazla lojik fonksiyon
• Kart Alanı Tasarrufu: Çoklu kapılar yerine kompakt yapı
• Endüstri Standardı: Yaygın kullanım ve kolay bulunabilirlik

Devre Tasarımı ve Kullanım

74LS55 DIP-14 İnvertör VE Kapı Entegresi'nin bağlantıları ve kullanımı hakkında bilgiler.

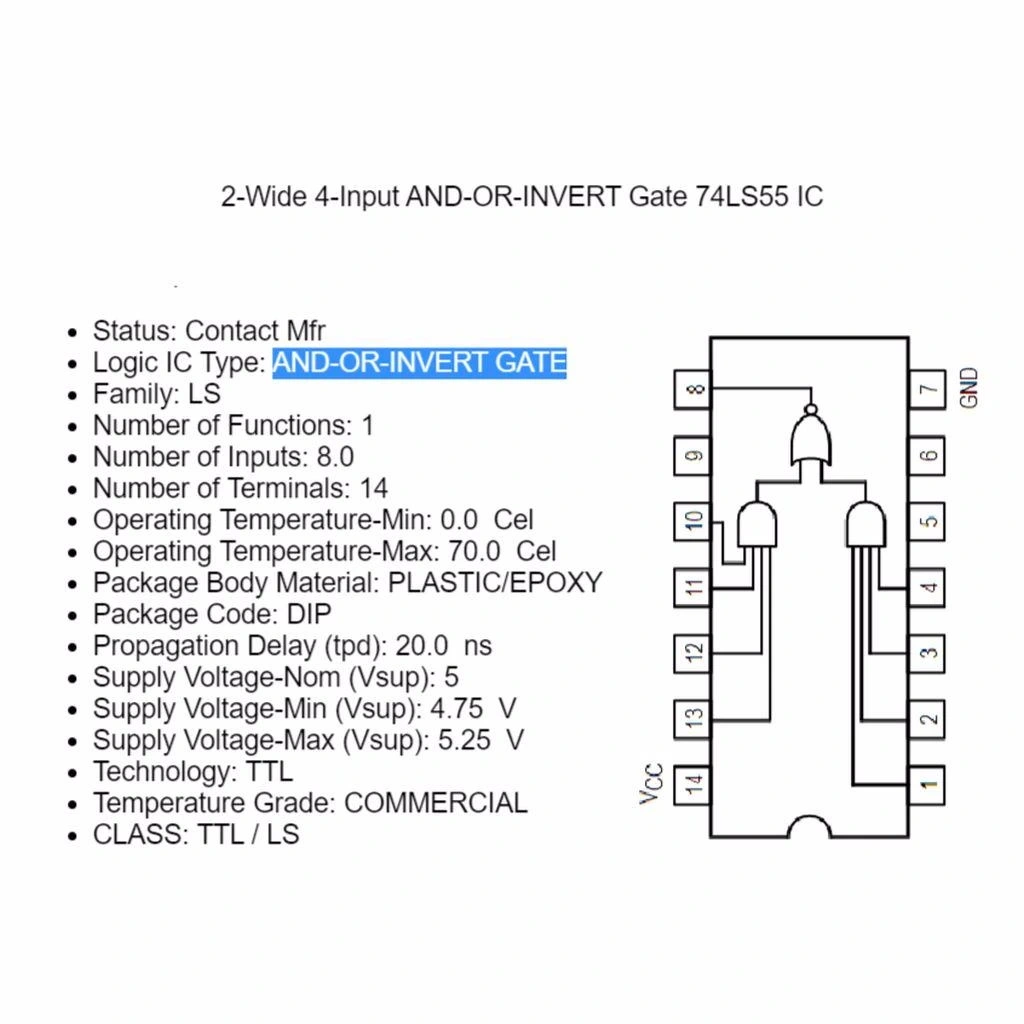

Pin Bağlantıları ve İşlevleri:

• Pin 1 (1A): 1. Kapı 1. Giriş
• Pin 2 (1B): 1. Kapı 2. Giriş
• Pin 3 (1C): 1. Kapı 3. Giriş
• Pin 4 (1D): 1. Kapı 4. Giriş
• Pin 5 (1E): 1. Kapı 5. Giriş
• Pin 6 (1Y): 1. Kapı Çıkışı
• Pin 7 (GND): Toprak
• Pin 8 (2Y): 2. Kapı Çıkışı
• Pin 9 (2E): 2. Kapı 5. Giriş
• Pin 10 (2D): 2. Kapı 4. Giriş
• Pin 11 (2C): 2. Kapı 3. Giriş
• Pin 12 (2B): 2. Kapı 2. Giriş
• Pin 13 (2A): 2. Kapı 1. Giriş
• Pin 14 (VCC): Besleme gerilimi (+5V)

Temel Uygulama Örnekleri:

• Eşlik (Parity) Kontrol: Çift/tek eşlik bit üretimi ve kontrolü
• Adres Dekoderi: Belirli adresleri seçen basit adres dekoderler
• Koşul Dedektörleri: Çoklu koşulların algılanması ve işlenmesi
• Karmaşık Fonksiyon Gerçekleştirme: Basitleştirilmiş boolean ifadelerin uygulanması
• Durum Tanıma Devreleri: Belirli bit kombinasyonlarının algılanması

Sorun Giderme ve İpuçları

74LS55 DIP-14 İnvertör VE Kapı Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Beklendiği Gibi Değil: Boolean denklemin doğru uygulandığından emin olun
• Kararsız Çalışma: 0.1μF bypass kapasitörü VCC ve GND arasına bağlayın
• Yanlış Lojik Seviyeler: Giriş voltajlarının VIH (min 2.0V) ve VIL (max 0.8V) sınırlarında olduğunu kontrol edin
• Fan-out Aşımı: Her çıkışın 10 TTL yükünden fazlasını sürmediğinden emin olun
• Anahtarlama Gürültüsü: PCB tasarımında yeterli topraklama ve dekuplaj kullanın

Uygulama İpuçları

• Boolean ifadeleri De Morgan kurallarını kullanarak AND-OR-INVERT yapısına dönüştürün
• Kullanılmayan girişleri belirli bir lojik seviyeye bağlayın (genellikle yüksek seviye)
• Girişlere pull-up dirençleri ekleyerek yükselen/düşen kenarların kalitesini artırın
• Farklı AOI entegrelerle (74LS51, 74LS54) karşılaştırarak tasarımınız için en uygun olanı seçin
• Lojik yapıyı sadeleştirmek için Karnaugh haritası veya diğer Boolean cebri tekniklerini kullanın

Paket İçeriği

• 74LS55 DIP-14 İnvertör VE Kapı Entegresi
