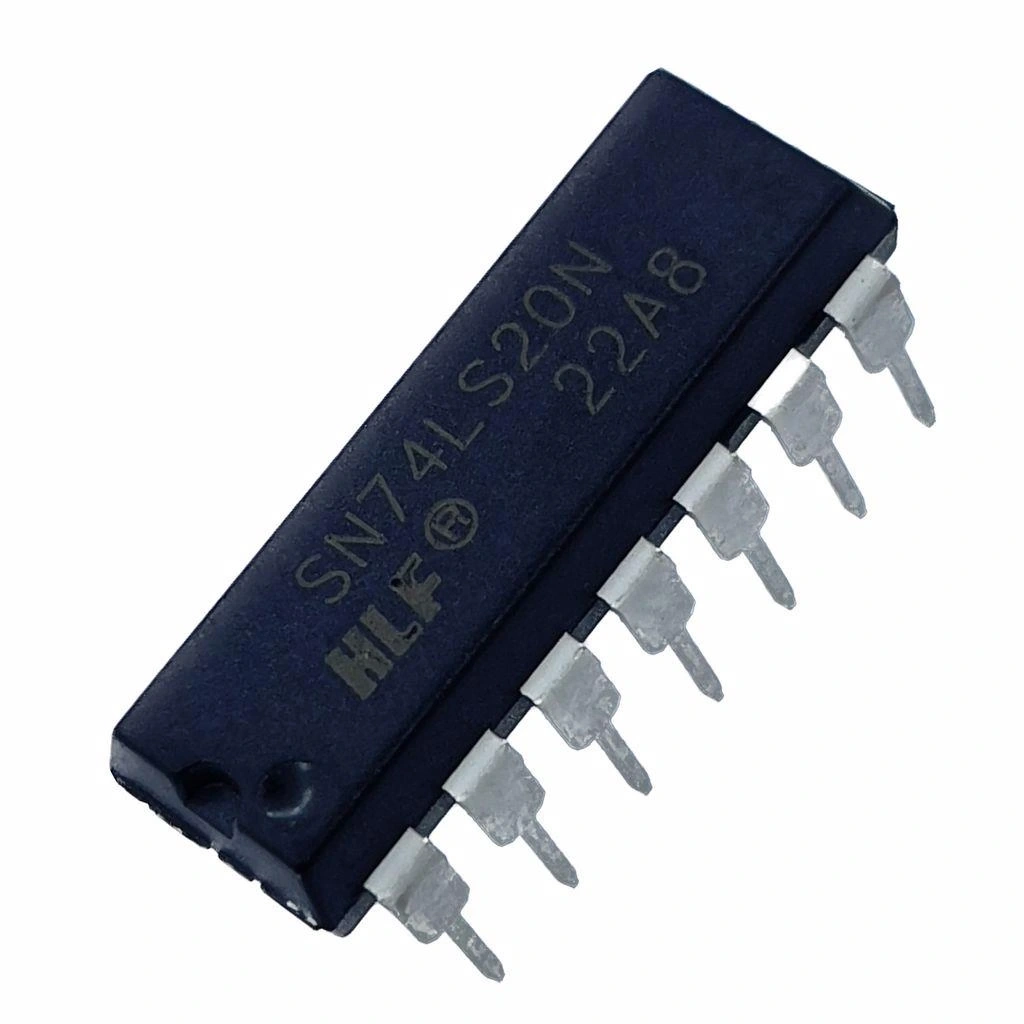

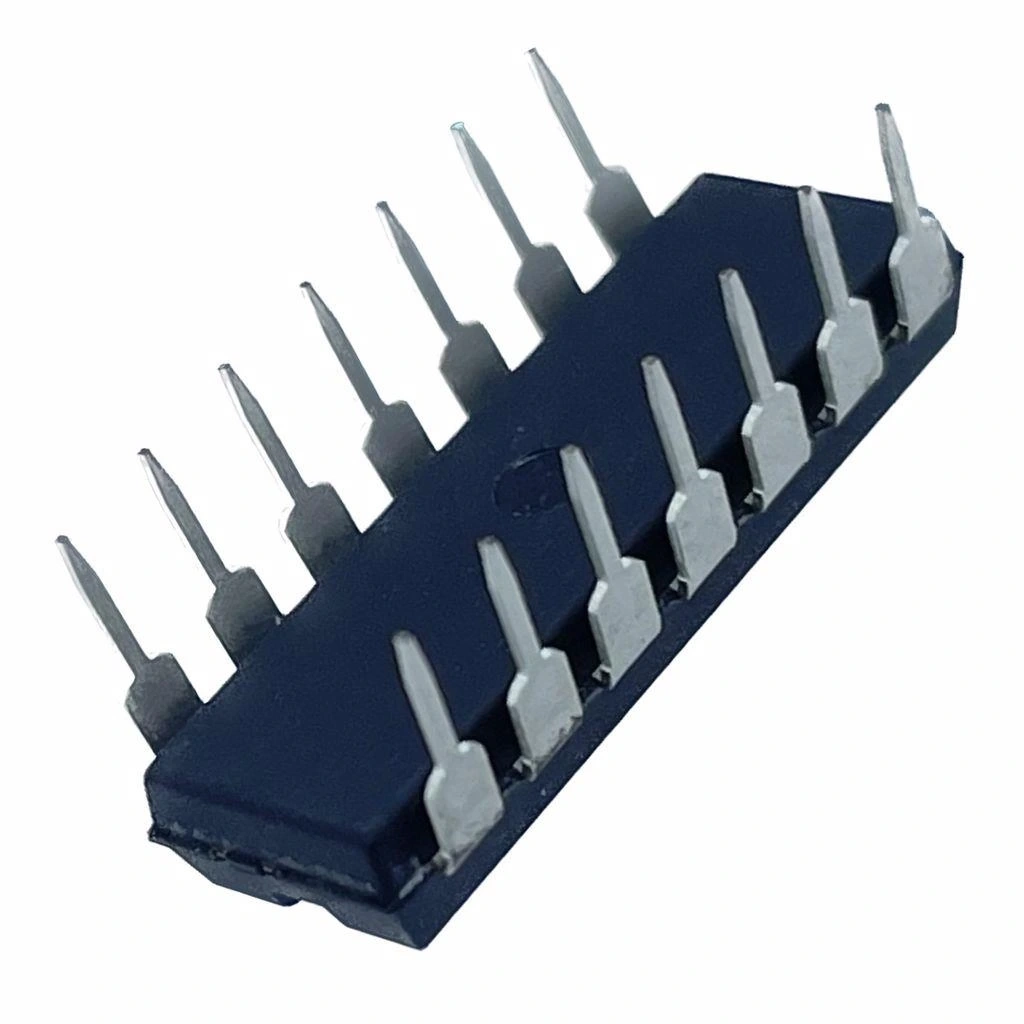

74LS20 DIP-14 Invertör ve Kapı Entegresi

74LS20 DIP-14 İnvertör VE Kapı Entegresi

74LS20 DIP-14 İnvertör VE Kapı Entegresi, iki adet 4-girişli NAND kapısı içeren TTL ailesine ait bir mantık entegresidir. Her NAND kapısı, dört giriş sinyalinin mantıksal çarpımını gerçekleştirir ve sonucu tersler - yani tüm girişler 1 olduğunda çıkış 0 olur, herhangi bir giriş 0 olduğunda çıkış 1 olur.

DIP-14 (Dual In-line Package) paketinde sunulan bu logic entegre, breadboard ve delikli pertinakslara kolay montaj imkanı sunar. LS (Low-power Schottky) teknolojisi sayesinde standart TTL'e göre daha düşük güç tüketimi sağlar.

5V besleme gerilimi ile çalışan ve yüksek gürültü bağışıklığına sahip bu entegre, diğer elektronik komponentler ile birlikte çoklu koşul algılama, kod çözme ve mantıksal karşılaştırma sistemleri için idealdir.

Teknik Özellikler

74LS20 DIP-14 İnvertör VE Kapı Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Fonksiyon: 2 adet 4-girişli NAND kapısı
• Lojik Ailesi: TTL LS (Low-power Schottky)
• Besleme Gerilimi (Vcc): 4.75V - 5.25V DC
• Giriş Sayısı: 8 (her kapı için 4)
• Çıkış Sayısı: 2 (her kapı için 1)
• Yüksek Seviye Çıkış Gerilimi (VOH): Min. 2.7V
• Düşük Seviye Çıkış Gerilimi (VOL): Max. 0.4V
• Giriş Yüksek Seviye Gerilimi (VIH): Min. 2.0V
• Giriş Düşük Seviye Gerilimi (VIL): Max. 0.8V
• Güç Tüketimi: Tipik 21mW
• Propagasyon Gecikmesi: ~15ns (tipik)
• Paket Tipi: DIP-14 (Dual In-line Package)
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• Pin Sayısı: 14
• Üretim Teknolojisi: TTL Low-power Schottky
• Maksimum Çıkış Akımı: 8mA (sink), -0.4mA (source)
• Maksimum Çalışma Frekansı: ~25MHz
• Giriş Empedansı: >4kΩ
• Fan-out: 10 TTL yükü (sink)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

74LS20 DIP-14 İnvertör VE Kapı Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Çoklu Koşul Algılama

• 4-bit eşitlik dedektörleri
• Çoklu sensör mantığı
• Durum koşul sistemleri
• Anahtar kombinasyon algılama
• Güvenlik sistemleri

Kod Çözme ve Adres Dekoderleme

• Bellek adres dekoderler
• Cihaz seçme devreleri
• Adres karşılaştırıcılar
• Veri seçme mantığı
• Kod dönüştürücüler

Mantıksal Devreleri

• Boolean ifadelerini uygulama
• Karşılaştırma sistemleri
• Kontrol mantığı
• Ters mantık işlemleri
• Zamanlama kontrol devreleri

Avantajlar ve Özellikler

74LS20 DIP-14 İnvertör VE Kapı Entegresi'nin sağladığı avantajlar ve çözümler.

• Çoklu Giriş Kapasitesi: Her kapı için 4 giriş bulunması
• İki Bağımsız NAND Kapısı: Tek pakette iki ayrı mantık birimi
• Düşük Güç Tüketimi: LS teknolojisi ile verimli çalışma
• Yüksek Hız: ~15ns propagasyon gecikmesi
• Standart TTL Uyumluluğu: 5V lojik sistemlerle kolay entegrasyon
• Breadboard Dostu: DIP-14 paketi ile kolay prototipleme
• Fan-out Kapasitesi: 10 TTL girişi sürebilme
• Geniş Sıcaklık Aralığı: 0°C ile +70°C arası çalışma
• Gürültü Bağışıklığı: TTL teknolojisinin sunduğu gürültüye dayanım
• Endüstri Standardı: Yaygın kullanım ve kolay bulunabilirlik

Devre Tasarımı ve Kullanım

74LS20 DIP-14 İnvertör VE Kapı Entegresi'nin bağlantıları ve kullanımı hakkında bilgiler.

Pin Bağlantıları ve İşlevleri:

• Pin 1 (1A): 1. NAND kapısı 1. girişi
• Pin 2 (1B): 1. NAND kapısı 2. girişi
• Pin 3: Bağlantı yok
• Pin 4 (1C): 1. NAND kapısı 3. girişi
• Pin 5 (1D): 1. NAND kapısı 4. girişi
• Pin 6 (1Y): 1. NAND kapısı çıkışı
• Pin 7 (GND): Toprak
• Pin 8 (2Y): 2. NAND kapısı çıkışı
• Pin 9 (2D): 2. NAND kapısı 4. girişi
• Pin 10 (2C): 2. NAND kapısı 3. girişi
• Pin 11: Bağlantı yok
• Pin 12 (2B): 2. NAND kapısı 2. girişi
• Pin 13 (2A): 2. NAND kapısı 1. girişi
• Pin 14 (VCC): Besleme gerilimi (+5V)

Temel Uygulama Örnekleri:

• Dört Bit Eşitlik Detektörü: İki 4-bit giriş aynı olduğunda sinyal üretme
• Adres Dekoderi: Belirli bir adres kombinasyonunda aktifleşen sistem
• AND-OR Mantık: De Morgan kuralları ile AND-OR yapısı oluşturma
• Flip-Flop: İki NAND kapısı ile basit flip-flop yapısı oluşturma
• Çok Girişli AND: NAND çıkışını NOT kapısı ile AND'e dönüştürme

Sorun Giderme ve İpuçları

74LS20 DIP-14 İnvertör VE Kapı Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Beklenmedik Çıkış Durumu: Tüm girişlerin bağlandığından emin olun; bağlantısız NAND girişi durumu belirsizdir
• Kararsız Çalışma: 0.1μF bypass kapasitörü VCC ve GND arasına bağlayın
• Çıkış Düşük Kalmıyor: Tüm girişlerin yüksek seviye (>2V) olduğunu kontrol edin
• Hatalı Lojik Seviyeler: 5V güç kaynağınızın kararlı olduğundan emin olun
• Yanlış Pin Bağlantıları: Bazı pinlerin (3, 11) bağlantısız olduğunu unutmayın

Performans İyileştirme İpuçları

• Kullanılmayan girişleri VCC'ye bağlayın, asla boşta bırakmayın
• Yüksek hızlı uygulamalarda sinyal hatlarını kısa tutun
• Gürültülü ortamlarda her entegre için ayrı bypass kapasitörü kullanın
• Adres dekoder uygulamalarında aktif çıkış için 0 (LOW) sinyalini kullanın
• Boolean cebirini kullanarak NAND kapıları ile diğer lojik fonksiyonları oluşturun

Paket İçeriği

• 74LS20 DIP-14 İnvertör VE Kapı Entegresi
