74LS10 DIP-14 İnvertör VE Kapı Entegresi

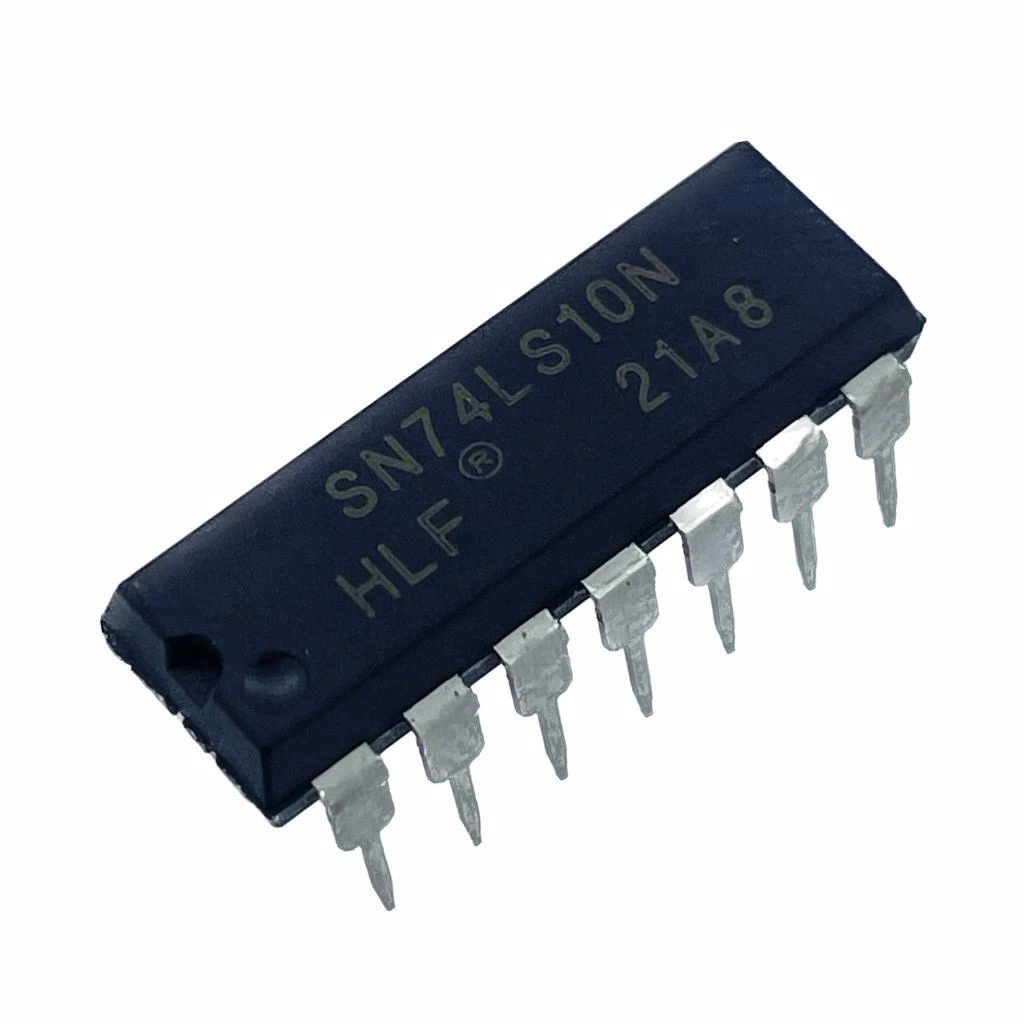

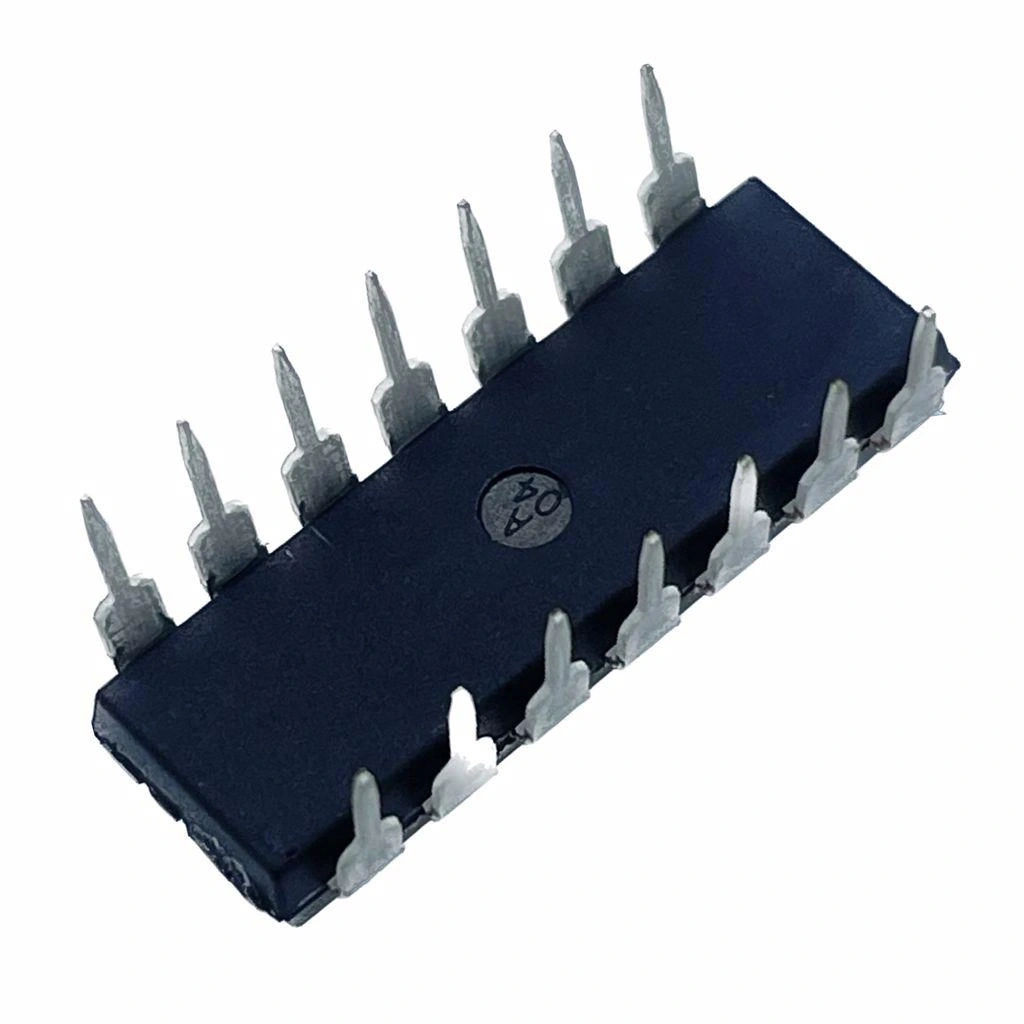

74LS10 DIP-14 İnvertör VE Kapı Entegresi, üç adet 3-girişli NAND kapısı içeren düşük güçlü Schottky (LS) teknolojisine dayalı bir mantık entegresidir. Her NAND kapısı, üç giriş sinyalinin AND işleminin tersini gerçekleştirir - yani üç giriş de 1 olduğunda çıkış 0 olur, diğer tüm durumlarda çıkış 1'dir.

DIP-14 (Dual In-line Package) paketinde sunulan bu logic entegre, breadboard ve delikli pertinakslara kolay montaj imkanı sunar. TTL uyumlu girişleri ve çıkışları, standart 5V lojik sistemlerle sorunsuz çalışmasını sağlar.

Düşük güç tüketimi ve uygun hızlarda çalışma özellikleriyle öne çıkan bu entegre, diğer elektronik komponentler ile birlikte çoklu koşul algılama, adres dekoderleri, kontrol sistemleri ve temel lojik devreleri için idealdir.

Teknik Özellikler

74LS10 DIP-14 İnvertör VE Kapı Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Fonksiyon: 3 adet 3-girişli NAND kapısı
• Lojik Ailesi: LS (Low-Power Schottky) TTL
• Besleme Gerilimi (Vcc): 5V DC (±0.5V)
• Giriş Sayısı: 9 (her kapı için 3)
• Çıkış Sayısı: 3 (her kapı için 1)
• Yüksek Seviye Çıkış Gerilimi (VOH): Min. 2.7V
• Düşük Seviye Çıkış Gerilimi (VOL): Max. 0.5V
• Giriş Yüksek Seviye Gerilimi (VIH): Min. 2.0V
• Giriş Düşük Seviye Gerilimi (VIL): Max. 0.8V
• Güç Tüketimi: Tipik 17mW
• Propagasyon Gecikmesi: ~10ns
• Paket Tipi: DIP-14 (Dual In-line Package)
• Çalışma Sıcaklığı: 0°C ile +70°C arası (Ticari)
• Pin Sayısı: 14
• Üretim Teknolojisi: Bipolar TTL
• Giriş Akımı: Tipik 0.1mA (IIH), -0.4mA (IIL)
• Çıkış Akımı: 8mA (source) / 16mA (sink)
• Fan-out: 10 LS yükü
• Çalışma Frekansı: ~35MHz'e kadar
• RoHS Uyumluluğu: Evet (modern versiyonlar)

Kullanım Alanları

74LS10 DIP-14 İnvertör VE Kapı Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Çoklu Koşul Kontrolü

• Üçlü koşul algılama devreleri
• Güvenlik kilitleme sistemleri
• Basit çoğunluk oylaması
• Hata tespit devreleri
• İşlem doğrulama devreleri

Adres Dekoderleri

• Bellek seçme devreleri
• I/O adresleme
• Sayısal adres çözücüler
• Cihaz seçme dekoderleri
• Mikrodenetleyici çevre birim seçimi

Temel Dijital Sistemler

• Mantıksal işlev üreticileri
• Sinyal koşullama
• Dijital kontrol sistemleri
• Basit sayıcı devreleri
• Durum makineleri

Avantajlar ve Özellikler

74LS10 DIP-14 İnvertör VE Kapı Entegresi'nin sağladığı avantajlar ve çözümler.

• 3-Girişli NAND Kapıları: Çoklu giriş koşullarını tek adımda değerlendirme
• Düşük Güç Tüketimi: LS teknolojisi ile verimli çalışma
• Breadboard Dostu: DIP-14 paketi ile kolay prototipleme
• TTL Uyumluluğu: 5V TTL sistemlerle doğrudan arabirim oluşturabilme
• Kararlı İşlev: Geniş sıcaklık aralığında tutarlı performans
• Evrensel Kapı Özelliği: NAND kapıları ile diğer lojik fonksiyonlar oluşturulabilir
• Standart Pin Dizilimi: Diğer 74 serisi mantık entegreleriyle uyumlu
• Fan-out Kapasitesi: 10 LS girişi sürebilme
• Gürültü Bağışıklığı: TTL seviyelerinde güvenilir çalışma
• Yüksek Güvenilirlik: Olgun ve test edilmiş teknoloji

Devre Tasarımı ve Kullanım

74LS10 DIP-14 İnvertör VE Kapı Entegresi'nin bağlantıları ve kullanımı hakkında bilgiler.

Pin Bağlantıları ve İşlevleri:

• Pin 1 (1A): 1. NAND kapısı 1. girişi
• Pin 2 (1B): 1. NAND kapısı 2. girişi
• Pin 3 (1C): 1. NAND kapısı 3. girişi
• Pin 4 (NC): Bağlantı yok
• Pin 5 (2A): 2. NAND kapısı 1. girişi
• Pin 6 (2B): 2. NAND kapısı 2. girişi
• Pin 7 (GND): Toprak
• Pin 8 (2C): 2. NAND kapısı 3. girişi
• Pin 9 (2Y): 2. NAND kapısı çıkışı
• Pin 10 (3C): 3. NAND kapısı 3. girişi
• Pin 11 (3B): 3. NAND kapısı 2. girişi
• Pin 12 (3A): 3. NAND kapısı 1. girişi
• Pin 13 (3Y): 3. NAND kapısı çıkışı
• Pin 14 (VCC): +5V besleme gerilimi

Temel Bağlantı ve Kullanım İpuçları:

• Besleme: Vcc ve GND arasına 0.1μF bypass kapasitörü ekleyin
• Kullanılmayan Girişler: Lojik 1'e (Vcc) bağlayın
• Lojik Fonksiyon: NAND kapısı çıkışı, sadece üç giriş de 1 iken 0'dır, diğer durumlarda 1'dir
• Tersleyici Olarak: Tüm girişleri birbirine bağlayarak NOT kapısı olarak kullanılabilir
• Çıkış Koruması: Uzun hat sürüşlerinde seri direnç eklenmesi önerilir
• Giriş Koruması: Yüksük empedanslı kaynaklar için pull-up dirençleri eklenmesi önerilir

Sorun Giderme ve İpuçları

74LS10 DIP-14 İnvertör VE Kapı Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Beklenmedik Çıkış Durumu: Tüm giriş voltajlarının VIH/VIL sınırları içinde olduğunu kontrol edin
• Kararsız Çalışma: Bypass kapasitörü ekleyin ve besleme gerilimini kontrol edin
• Belirsiz Lojik Seviyeleri: TTL seviyelerine uygun giriş sinyalleri kullanın
• Çıkış Yüklemesi: Fan-out limitini aşmadığınızdan emin olun
• Yanlış Dekoder Çalışması: Kullanılmayan girişlerin doğru bağlandığını kontrol edin

Performans İyileştirme İpuçları

• Giriş sinyalleri için stabil kaynaklar kullanın
• Gürültülü ortamlarda pull-up dirençleri ile girişleri güçlendirin
• Uzun mesafe bağlantılarında hat sonlandırma dirençleri ekleyin
• CMOS entegrelerle arabirim oluştururken seviye dönüştürücüler kullanın
• Çoklu bağlantılarda yıldız topolojisi kullanarak sinyal bütünlüğünü koruyun

Paket İçeriği

• 74LS10 DIP-14 İnvertör VE Kapı Entegresi
