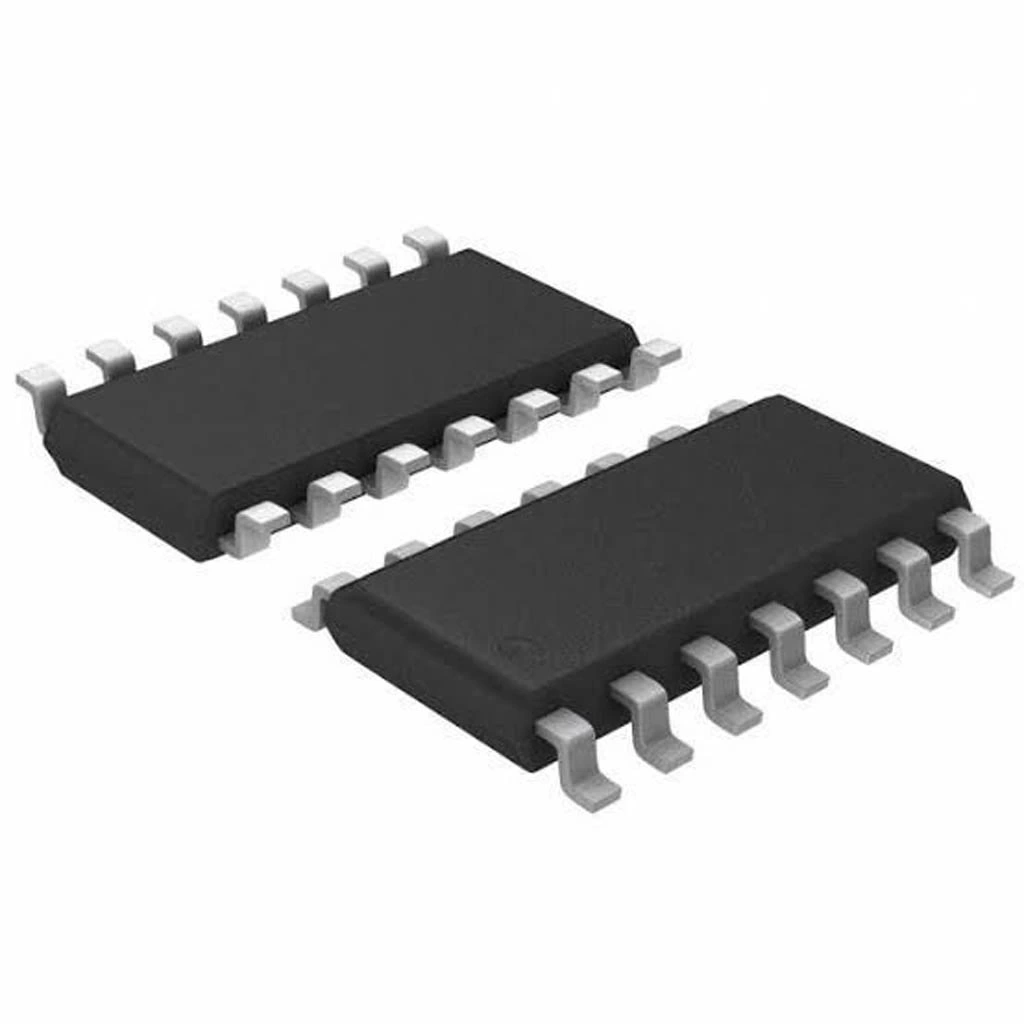

74HC20 SOIC-14 SMD İnvertör VE Kapı Entegresi
74HC20 SOIC-14 SMD İnvertör VE Kapı Entegresi, iki adet 4-girişli NAND kapısı içeren yüksek hızlı CMOS teknolojisine dayalı bir mantık entegresidir. Her NAND kapısı, dört adet girişin mantıksal AND işleminin tersini gerçekleştirir - yani tüm girişlerin 1 olması durumunda çıkış 0 olur, diğer tüm durumlarda çıkış 1'dir.
SOIC-14 (Small Outline Integrated Circuit) SMD paketinde sunulan bu logic entegre, modern yüzey montaj PCB'lere kolay entegrasyon sağlar. Yüksek hızlı CMOS teknolojisi, düşük güç tüketimi ile birlikte hızlı tepki süreleri sunar.
Geniş besleme voltajı aralığı (2V-6V) ve düşük güç tüketimiyle öne çıkan bu entegre, diğer elektronik komponentler ile birlikte dijital devreler, dekoder uygulamaları, çoklu koşul algılama ve kontrol devreleri için idealdir.
Teknik Özellikler
74HC20 SOIC-14 SMD İnvertör VE Kapı Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Fonksiyon: 2 adet 4-girişli NAND kapısı
- Lojik Ailesi: HC (High-Speed CMOS)
- Besleme Gerilimi (Vcc): 2V - 6V DC
- Giriş Sayısı: 8 (her kapı için 4)
- Çıkış Sayısı: 2 (her kapı için 1)
- Yüksek Seviye Çıkış Gerilimi (VOH): Min. Vcc-0.1V
- Düşük Seviye Çıkış Gerilimi (VOL): Max. 0.1V
- Giriş Yüksek Seviye Gerilimi (VIH): Min. 0.7×Vcc
- Giriş Düşük Seviye Gerilimi (VIL): Max. 0.3×Vcc
- Güç Tüketimi: Tipik 4µA statik akım (Vcc=6V)
- Propagasyon Gecikmesi: ~8ns (tipik at Vcc=6V)
- Paket Tipi: SOIC-14 (Small Outline Integrated Circuit)
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Pin Sayısı: 14
- Üretim Teknolojisi: CMOS
- Maksimum Çıkış Akımı: ±8mA
- Maksimum Çalışma Frekansı: ~45MHz (Vcc=6V)
- Giriş Kapasitansı: ~3.5pF
- ESD Koruması: >2000V (insan vücudu modeli)
- RoHS Uyumluluğu: Evet
Kullanım Alanları
74HC20 SOIC-14 SMD İnvertör VE Kapı Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Dijital Mantık Devreleri
- Çoklu koşul algılama
- Adres dekoderleri
- Veriyolu kontrolü
- Mantıksal karşılaştırıcılar
- Durum dedektörleri
Mikroişlemci Uygulamaları
- Adres dekoder devreleri
- Bellek seçme mantığı
- I/O port aktivasyon kontrolü
- Kontrol sinyali üretimi
- Çoklu koşul izleme
Kontrol Devreleri
- Çoklu sensör mantığı
- Alarm devreleri
- Koşul dedektörleri
- Tetikleme devreleri
- Hata algılama sistemleri
Avantajlar ve Özellikler
74HC20 SOIC-14 SMD İnvertör VE Kapı Entegresi'nin sağladığı avantajlar ve çözümler.
- 4-Girişli NAND Kapıları: Çoklu mantıksal koşulları tek adımda değerlendirme
- Geniş Besleme Aralığı: 2V - 6V arası çalışabilme
- Düşük Güç Tüketimi: CMOS teknolojisi ile verimli çalışma
- Yüksek Hız: ~8ns propagasyon gecikmesi
- Kompakt SMD Paket: SOIC-14 ile PCB alan tasarrufu
- Fan-out Kapasitesi: 10 CMOS girişi sürebilme
- Geniş Sıcaklık Aralığı: -40°C ile +85°C arası çalışma
- Yüksek Gürültü Bağışıklığı: CMOS teknolojisi ile gürültüye dayanım
- SMD Montaj: Otomatik yerleştirme ekipmanlarıyla uyumlu
- TTL Uyumluluğu: TTL sistemlerle kolayca arabirim oluşturabilme
Devre Tasarımı ve Kullanım
74HC20 SOIC-14 SMD İnvertör VE Kapı Entegresi'nin bağlantıları ve kullanımı hakkında bilgiler.
İpucu: 74HC20 entegresini adres dekoderlerinde kullanırken, kullanılmayan girişleri mantıksal 1'e bağlamak önemlidir. Bu şekilde kullanılmayan girişler NAND fonksiyonunu etkilemez ve sadece aktif olarak kullanılan girişlere göre sonuç üretilir.
Pin Bağlantıları ve İşlevleri:
- Pin 1 (1A): 1. NAND kapısı 1. girişi
- Pin 2 (1B): 1. NAND kapısı 2. girişi
- Pin 3 (NC): Bağlantı yok
- Pin 4 (1C): 1. NAND kapısı 3. girişi
- Pin 5 (1D): 1. NAND kapısı 4. girişi
- Pin 6 (1Y): 1. NAND kapısı çıkışı
- Pin 7 (GND): Toprak
- Pin 8 (2Y): 2. NAND kapısı çıkışı
- Pin 9 (2D): 2. NAND kapısı 4. girişi
- Pin 10 (2C): 2. NAND kapısı 3. girişi
- Pin 11 (NC): Bağlantı yok
- Pin 12 (2B): 2. NAND kapısı 2. girişi
- Pin 13 (2A): 2. NAND kapısı 1. girişi
- Pin 14 (VCC): Besleme gerilimi
Temel Bağlantı ve Kullanım İpuçları:
- Besleme: Vcc ve GND arasına 0.1μF bypass kapasitörü ekleyin
- Kullanılmayan Girişler: Mantıksal 1'e (Vcc) bağlanmalıdır
- Lojik Fonksiyon: NAND kapısı çıkışı, sadece tüm girişler 1 iken 0'dır, diğer durumlarda 1'dir
- SMD Lehimleme: Reflow veya sıcak hava ile lehimlenebilir
- Çıkış Koruması: Yüksek kapasitif yüklerde seri direnç eklenmesi önerilir
- Breadboard Kullanımı: SOIC-DIP adaptör gerektirir
Sorun Giderme ve İpuçları
74HC20 SOIC-14 SMD İnvertör VE Kapı Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Beklenmeyen Çıkış Durumu: Kullanılmayan girişlerin Vcc'ye bağlı olduğunu kontrol edin
- Çalışmama Sorunu: Besleme voltajının çalışma aralığında olduğunu doğrulayın
- Kararsız Çalışma: Bypass kapasitörü ekleyin ve besleme gerilimini kontrol edin
- Lehimleme Zorlukları: SOIC-14 için uygun lehimleme tekniği ve kaliteli pasta kullanın
- Giriş Sinyali Tanımama: Giriş voltajlarının VIH/VIL sınırları içinde olduğunu doğrulayın
Performans İyileştirme İpuçları
- Yüksek frekanslı uygulamalarda sinyal yollarını kısa tutun
- PCB tasarımında Vcc-GND katmanlarını uygun şekilde yerleştirin
- Giriş hatlarında pull-up veya pull-down dirençleri kullanarak kararsızlığı önleyin
- Gürültülü ortamlarda çift bypass kapasitörü (0.1μF + 10μF) kullanın
- Hızlı sinyal kenarları için çıkışlara uygun sonlandırma devresi ekleyin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Geniş entegre çeşitleri ile elektronik projelerinize fonksiyonellik kazandırabilirsiniz.
Ürünleri İncele →
Logic entegreler ile dijital devrelerinizi ve mantıksal işlemlerinizi gerçekleştirebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
74HC20 entegresinde kaç adet NAND kapısı bulunur?
İki adet bağımsız 4-girişli NAND kapısı bulunur. Her kapı ayrı çıkış pinine sahiptir ve her kapının dört ayrı giriş pini vardır.
4-girişli NAND kapısı ne işe yarar?
Dört giriş sinyalinin AND işleminin tersini gerçekleştirir. Tüm girişler 1 ise çıkış 0 olur, diğer tüm durumlarda çıkış 1'dir.
74HC20 ile 74LS20 arasındaki fark nedir?
74HC20 CMOS teknolojisine dayanır, daha düşük güç tüketir, daha geniş besleme aralığına (2-6V) sahiptir. 74LS20 ise TTL tabanlı, 5V beslemeli çalışır.
SOIC-14 paketini breadboard üzerinde nasıl kullanabilirim?
SOIC-14 - DIP-14 dönüştürücü adaptör kartı kullanarak veya adaptör pinleri lehimleyerek breadboard uyumlu hale getirebilirsiniz.
Kullanılmayan 74HC20 girişleri nasıl bağlanmalıdır?
Kullanılmayan girişler mantıksal 1'e (Vcc'ye) bağlanmalıdır. Bu şekilde NAND fonksiyonunu etkilemezler ve sadece kullanılan girişlere göre sonuç üretilir.
74HC20 ile adres dekoderi nasıl yapılır?
Adres hatlarını kapının girişlerine bağlayarak, belirli bir adres kombinasyonunda düşük çıkış üretecek şekilde tasarlanır. Kullanılmayan girişler Vcc'ye bağlanır.
NAND kapısı ile AND fonksiyonu nasıl elde edilir?
NAND kapısının çıkışına bir NOT kapısı (inverter) bağlanarak AND fonksiyonu elde edilir. Bu, De Morgan kurallarına göre NOT(NOT(AND)) = AND şeklinde çalışır.
74HC20'nin maksimum çalışma frekansı nedir?
6V besleme geriliminde yaklaşık 45MHz'e kadar çalışabilir. Frekans kapasitesi besleme voltajı ve çevre koşullarına göre değişebilir.
