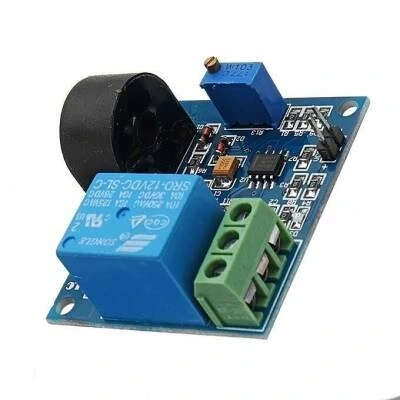

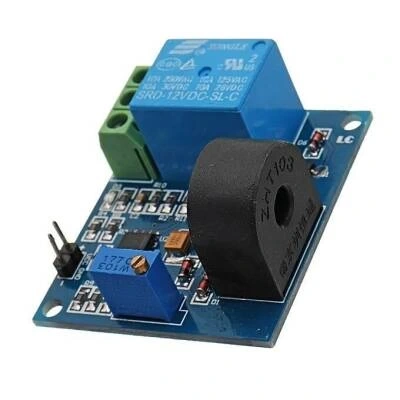

Aşırı Akım Koruma Devresi 5A
5A Aşırı akım koruma modülü, 0-5A aralığında aşırı akımdan korunmak için kullanılır. Röle üzerinde bulunan NO veya NC uçları kullanılarak aşırı akım sonucu açma yada kapatma yaptırılabilir. Üzerindeki trimpot ile aşırı akım noktası ayarlanabilir. Modül VCC ve GND uçlarından 12v Dc Voltaj verilerek çalıştırılır.
AC 5A Aşırı Akım Koruma modülü Özellikleri:
- Çalışma gerilimi: DC12V
- Çalışma akımı: <20ma
- Çalışma frekansı aralığı: 20Hz ~ 400Hz
- Çıkış modu: anahtar sinyali çıkışı
- Maksimum algılama tel çapı: 5.2mm
- Montaj deliği: delik çapı 3mm, delik mesafesi 52.5mm
- Çalışma ortamı: -40 ? ~ +85 ?
- Güncel algılama aralığı: AC0.3A-5A

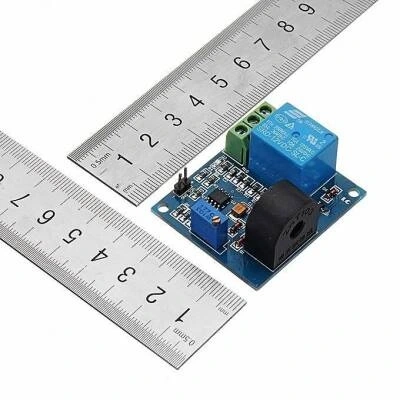

- Modül boyutu: 38 * 44mm

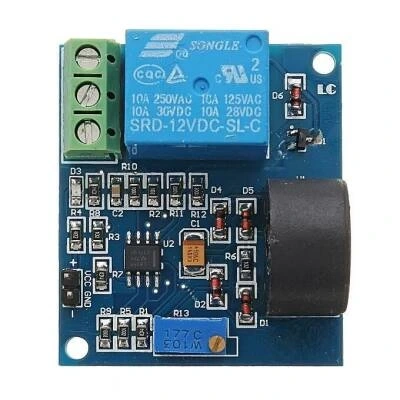

Bağlantılar:
- VCC: Çalışma Voltajı pozitif;
- GND: Çalışma Voltajı negatif;
- NO: Normalde devre açık
- COM: ortak, röle ortak arayüzü;
- NC: Normalde kapalı
- Potansiyometreyi, aşırı akım koruma noktasını ayarlamak üzere ayarlayarak, saat yönünde ayarlama algılama akımını azaltır.
