1 Kg Ağırlık Sensörü Elektronik Terazi Load Cell

1 KG Ağırlık Sensörü Elektronik Terazi Load Cell

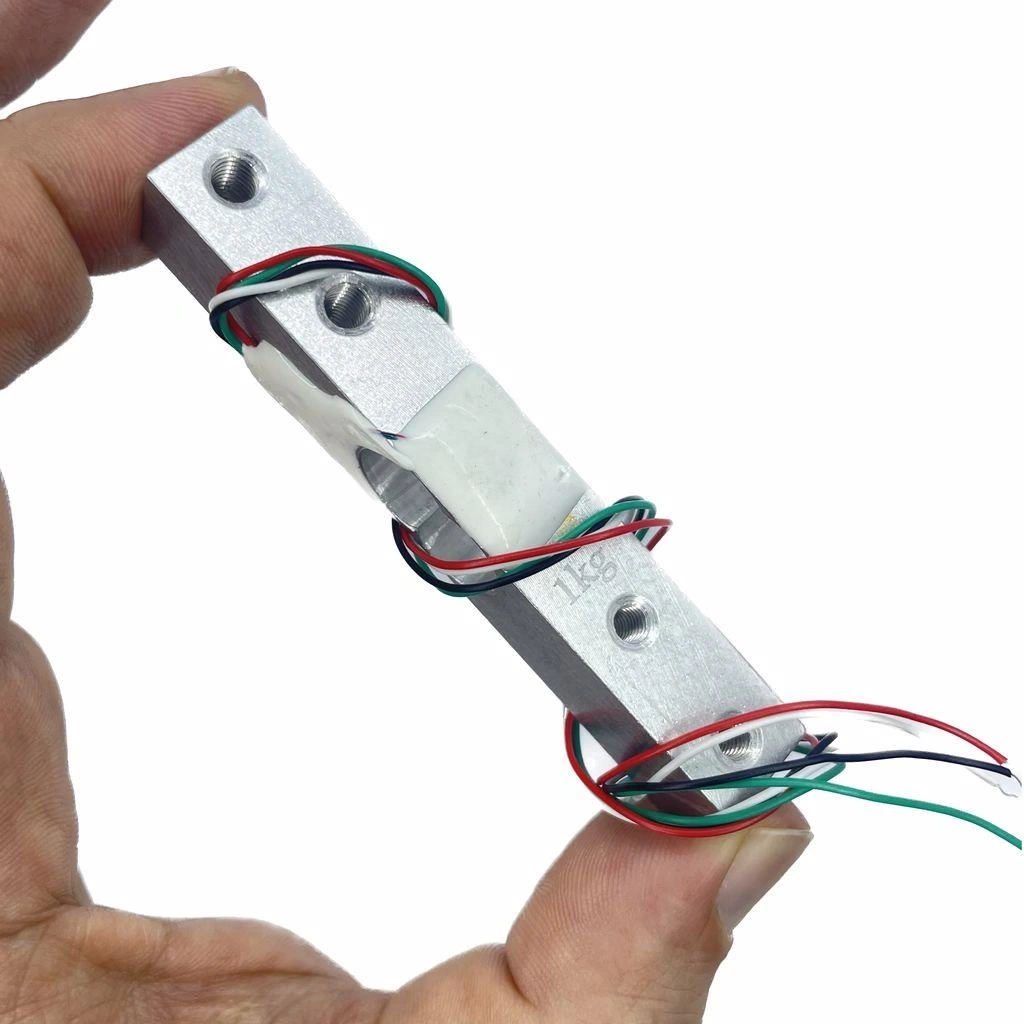

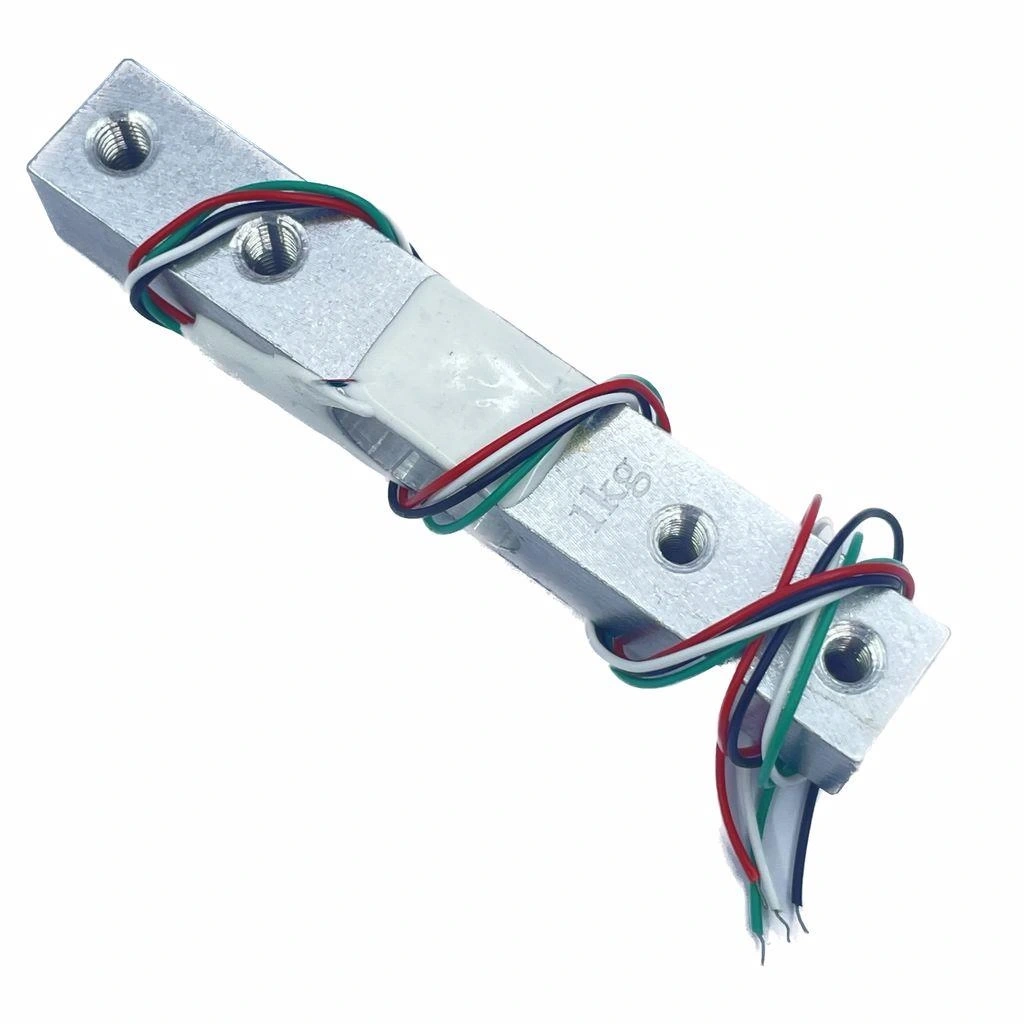

1 KG Ağırlık Sensörü (Load Cell), hassas bir şekilde ağırlık ölçümü yapabilen, alüminyum alaşımlı gövdeye sahip elektronik bir terazi sensörüdür. Üzerine uygulanan kuvveti elektrik sinyaline dönüştürerek, Arduino ve benzeri mikrodenetleyiciler ile hassas ölçümler yapılmasını sağlar.

Kompakt boyutlara sahip bu sensör, gerinim ölçerler (strain gauge) kullanarak çalışır ve 1 kg'a kadar ağırlıkları milligram hassasiyetinde ölçebilir. HX711 amplifikatör modülü ile birlikte kullanılarak dijital terazi, otomatik dozajlama veya kuvvet ölçüm projeleri geliştirilebilir.

1 KG Ağırlık Sensörü, taşınabilir dijital tartı, gıda ölçümü, küçük malzeme dozajlama ve hassas ağırlık kontrolü gerektiren projeler için idealdir. Arduino ve diğer mikrodenetleyicilerle uyumlu çalışan bu sensör, Modüller kategorisinin en kullanışlı ölçüm araçlarından biridir.

Teknik Özellikler

1 KG Ağırlık Sensörünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Maksimum Kapasite: 1 kg (1000 gram) ölçüm kapasitesi
• Hassasiyet: ±0.5g (HX711 amplifikatör ile)
• Çıkış Hassasiyeti: 1.0±0.15 mV/V standart çıkış
• Doğrusallık Hatası: 0.05% FS (tam ölçek)
• Tekrarlanabilirlik: 0.03% FS
• Creep (Sürünme): 0.05% FS/30min
• Sıcaklık Etkisi (Çıkış): 0.05% FS/10°C
• Sıcaklık Etkisi (Sıfır): 0.05% FS/10°C
• Giriş Direnci: 1000±20 Ω
• Çıkış Direnci: 1000±20 Ω
• İzolasyon Direnci: ≥5000 MΩ
• Güvenli Aşırı Yük: 120% FS
• Nihai Aşırı Yük: 150% FS
• Çalışma Sıcaklık Aralığı: -20°C ~ +65°C
• Malzeme: Alüminyum alaşım
• Kablo Renkleri ve Fonksiyonları:
  • Kırmızı - E+ (Besleme +)
  • Siyah - E- (Besleme -)
  • Beyaz - S+ (Sinyal +)
  • Yeşil - S- (Sinyal -)
• Kablo Uzunluğu: Yaklaşık 15cm
• Boyutlar: 80mm x 12.7mm x 12.7mm
• Montaj Delikleri: 2 adet, 5mm çapında, delikler arası mesafe 20mm
• Ağırlık: 8.5g

Bağlantı ve Kullanım

1 KG Ağırlık Sensörünün Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

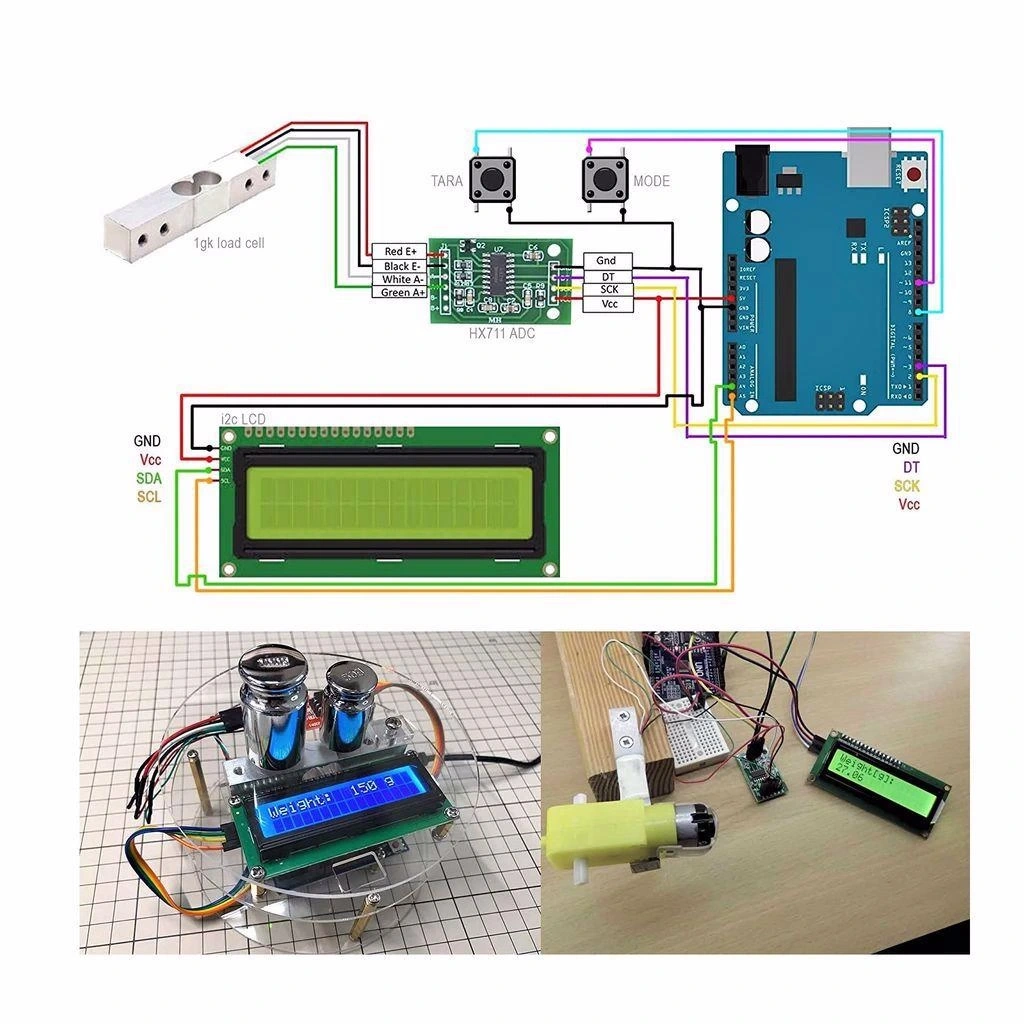

1 KG Ağırlık Sensörünü kullanmak için HX711 amplifikatör modülüne ve bir mikrodenetleyiciye ihtiyaç vardır. Aşağıdaki bağlantı şemasını takip edin:

• Load Cell - HX711 Bağlantısı:
  • Kırmızı (E+) → HX711 E+
  • Siyah (E-) → HX711 E-
  • Beyaz (S+) → HX711 A+
  • Yeşil (S-) → HX711 A-
• HX711 - Arduino Bağlantısı:
  • HX711 VCC → Arduino 5V
  • HX711 GND → Arduino GND
  • HX711 DT (DATA) → Arduino Digital Pin (örn. D3)
  • HX711 SCK (CLOCK) → Arduino Digital Pin (örn. D2)

Ağırlık sensörünü kullanmak için önce HX711 kütüphanesini Arduino IDE'ye yüklemeniz gerekir. "Taslak > Library Ekle > Library Yönet" menüsünden "HX711" araması yaparak Bogdan Necula'nın kütüphanesini yükleyin.

Temel kalibrasyon ve ağırlık ölçümü kodu:

#include "HX711.h"

// HX711 bağlantı pinleri
#define LOADCELL_DOUT_PIN 3
#define LOADCELL_SCK_PIN 2

// HX711 nesnesi oluştur
HX711 scale;

// Kalibrasyon faktörü - bilinen bir ağırlıkla ayarlanır
float calibration_factor = -378.0; // Bu değer sizin sensörünüze göre değişecektir

void setup() {
  Serial.begin(9600);
  Serial.println("HX711 Kalibrasyon");

  // HX711 başlat
  scale.begin(LOADCELL_DOUT_PIN, LOADCELL_SCK_PIN);

  // Kalibrasyon faktörünü ayarla
  scale.set_scale(calibration_factor);

  // Sensörü sıfırla (tare)
  scale.tare();

  Serial.println("Ölçüm platformunu boşaltın");
  Serial.println("Okumalar başlıyor:");
}

void loop() {
  Serial.print("Ağırlık: ");
  Serial.print(scale.get_units(), 2); // 2 ondalık basamaklı ölçüm
  Serial.println(" g");

  // Kalibrasyon için seri port üzerinden ayarlama imkanı
  if (Serial.available()) {
    char temp = Serial.read();
    if (temp == '+' || temp == 'a') {
      calibration_factor += 1;
    } else if (temp == '-' || temp == 'z') {
      calibration_factor -= 1;
    } else if (temp == 's') {
      calibration_factor += 10;
    } else if (temp == 'x') {
      calibration_factor -= 10;
    } else if (temp == 'd') {
      calibration_factor += 100;
    } else if (temp == 'c') {
      calibration_factor -= 100;
    } else if (temp == 't') {
      scale.tare();  // Platformu sıfırla
    }

    Serial.print("Kalibrasyon Faktörü: ");
    Serial.println(calibration_factor);
    scale.set_scale(calibration_factor);
  }

  delay(500);
}

Sensörü kalibre etmek için bilinen bir ağırlık (örneğin 100g, 500g ağırlık) kullanabilirsiniz. Önce platformu boşaltıp tare (sıfırlama) işlemi yapın, ardından bilinen ağırlığı yerleştirip kalibrasyon faktörünü doğru değer görününceye kadar ayarlayın. Örneğin 100g ağırlık koyduğunuzda ekranda tam olarak 100.00g görünmesi için faktörü değiştirin.

Daha hassas bir kalibrasyon için aşağıdaki adımları izleyin:

• Sensörü sağlam bir zemine sabitleyin
• Ölçüm platformunu dengeli bir şekilde sensöre monte edin
• Platform boşken tare işlemi yapın
• Bilinen bir ağırlık yerleştirin ve kalibrasyon faktörünü ayarlayın
• Farklı ağırlıklarla doğrusal ölçüm kontrolü yapın
• Bulduğunuz kalibrasyon faktörünü kodunuza sabit değer olarak ekleyin

Uygulama Alanları

1 KG Ağırlık Sensörünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ölçüm ve Tartım

• Dijital mutfak terazileri
• Küçük parça sayma sistemleri
• Hassas malzeme dozajlama
• Laboratuvar ölçüm cihazları
• Mücevher ve değerli madde tartımı
• Posta ve kargo ağırlık ölçümü

Endüstriyel Uygulamalar

• Otomatik dolum sistemleri
• Malzeme karışım oranı kontrolü
• Sıvı seviyesi ölçümü
• Küçük robot ve mekanik sistemlerde kuvvet algılama
• İmalat süreçlerinde kalite kontrol
• 3D yazıcı filament kontrolü

IoT ve Akıllı Sistemler

• Akıllı ev ürün stok takibi
• Uzaktan izlenebilir ağırlık sensörleri
• Tüketim ölçüm sistemleri
• Sağlık ve fitness takip cihazları
• Bitki sulama otomasyonu
• Evcil hayvan besleyicileri

Proje Örnekleri

1 KG Ağırlık Sensörü kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Mutfak Ölçüm İstasyonu

1 KG Ağırlık Sensörü, Arduino Nano, HX711 amplifikatör, OLED ekran ve ESP8266 WiFi modülü kullanarak, kapsamlı bir mutfak ölçüm istasyonu oluşturabilirsiniz.

Otomatik Kahve Dozajlama Sistemi

1 KG Ağırlık Sensörü ve Arduino Uno kullanarak, hassas bir kahve dozajlama sistemi geliştirebilirsiniz. Bu sistem, her bardak için tam olarak doğru miktarda kahve çekirdeği veya öğütülmüş kahve dozajı sağlar.

IoT Tabanlı Akıllı Depo Takip Sistemi

1 KG Ağırlık Sensörü, ESP8266 NodeMCU ve MQTT protokolü kullanarak, evinizdeki veya küçük işletmenizdeki stok seviyelerini otomatik olarak izleyen akıllı bir sistem tasarlayabilirsiniz.
