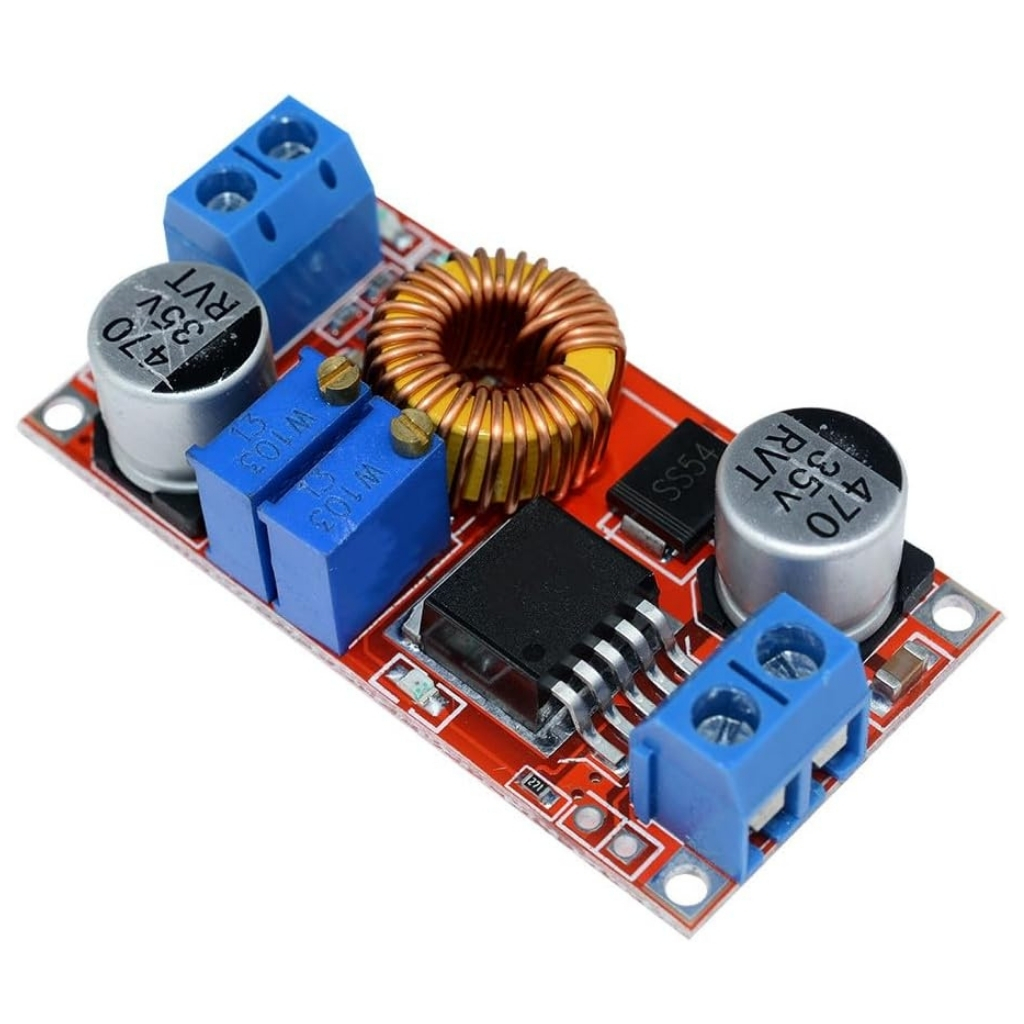

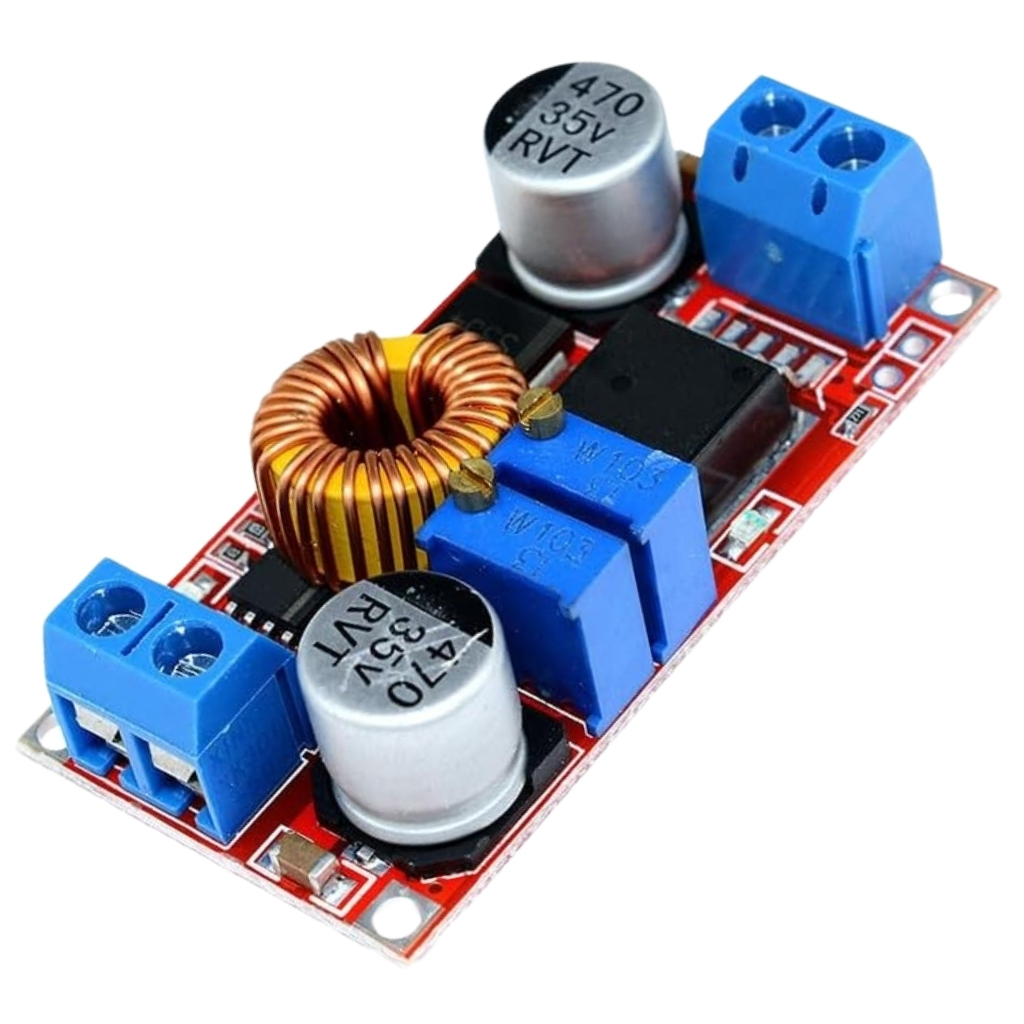

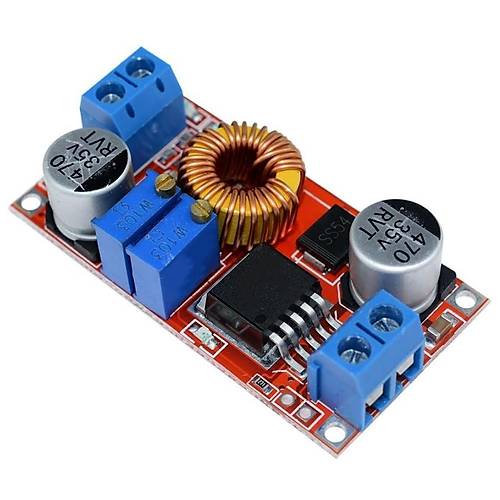

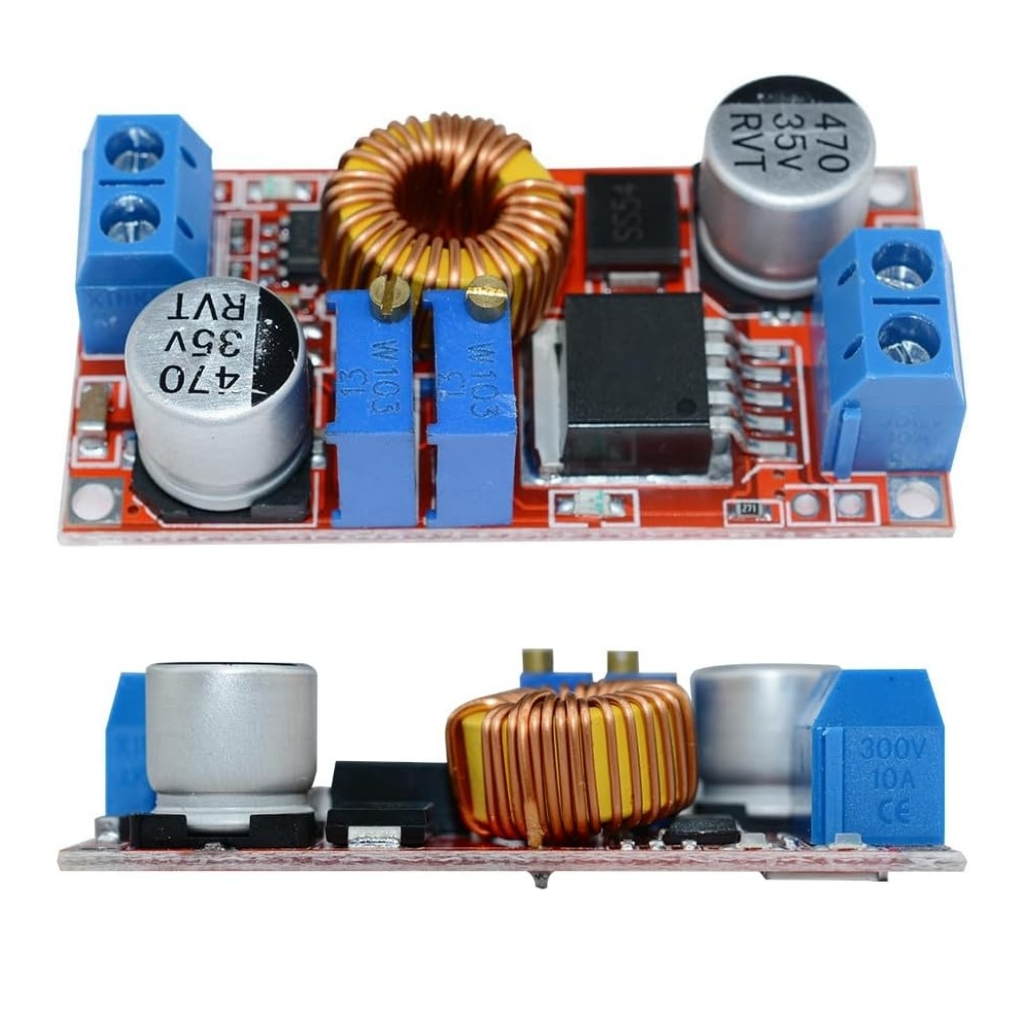

XL4015 Akım Voltaj Ayarlı DC-DC Step Down 5A Lipo Şarj Modülü
XL4015 Akım Voltaj Ayarlı DC-DC Step Down 5A Lipo Şarj Modülü, yüksek verimli güç dönüşümü sağlayan ve çıkış voltajı ile akımını hassas şekilde ayarlayabilen profesyonel bir güç regülatörüdür. XL4015 çipini temel alan bu modül, 5A'e kadar yüksek akım kapasitesiyle dikkat çeker.
Hem sabit voltaj kaynağı hem de lityum polimer (LiPo) pil şarj devresi olarak kullanılabilen bu modül, Arduino projelerinde dengeli ve güvenilir güç kaynağı sağlamak için idealdir.
Geniş giriş voltaj aralığına sahip ve ayarlanabilir çıkış özelliği ile elektronik projelerinizde esneklik sunan bu ürün, modüller kategorisindeki en kullanışlı güç yönetim çözümlerinden biridir.
Teknik Özellikler
XL4015 Akım Voltaj Ayarlı DC-DC Step Down 5A Lipo Şarj Modülü'nün detaylı teknik özellikleri aşağıda listelenmiştir.
- Dönüştürücü Çipi: XL4015E
- Giriş Voltaj Aralığı: 4V - 38V DC
- Çıkış Voltaj Aralığı: 1.25V - 36V DC (ayarlanabilir)
- Maksimum Çıkış Akımı: 5A
- Sürekli Çalışma Akımı: 3.5A (soğutma olmadan)
- Çıkış Gücü: Maksimum 75W
- Dönüştürücü Tipi: Buck (Step Down)
- Verimlilik: %96'ya kadar
- Anahtarlama Frekansı: 180 kHz
- Kontrol Elemanları: İki adet potansiyometre (Voltaj ve Akım ayarı)
- Göstergeler: Çıkış LED'i (güç göstergesi)
- Voltaj Regülasyonu: ±0.5%
- Akım Regülasyonu: Ayarlanabilir akım sınırlama
- Korumalar: Kısa devre koruması, aşırı sıcaklık koruması

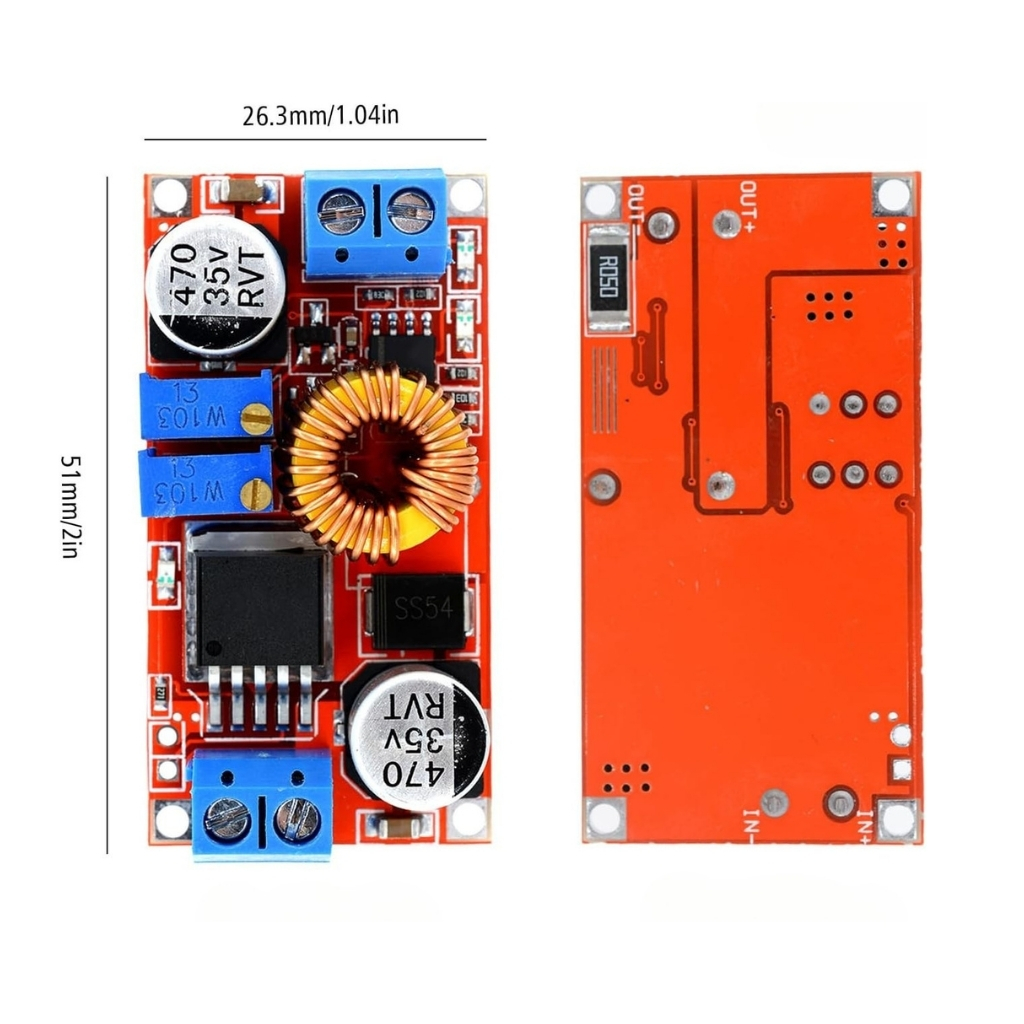

- PCB Boyutları: Yaklaşık 60mm x 30mm x 17mm
- Bağlantı Terminalleri: Vidalı terminal blokları
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Montaj Delikleri: 4 adet, 3mm çap
Kullanım Alanları
XL4015 Akım Voltaj Ayarlı DC-DC Step Down 5A Lipo Şarj Modülü'nün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Güç Kaynağı Uygulamaları
- Ayarlanabilir laboratuvar güç kaynakları
- Arduino ve mikrodenetleyici projeleri için güç kaynağı
- LED sürücü devreleri
- Sabit voltaj kaynakları
- Elektronik devre testleri
Pil Şarj Uygulamaları
- LiPo pil şarj devreleri
- Güneş enerjisi şarj sistemleri
- Taşınabilir güç bankaları
- Akülü sistemler
- Pil yönetim devreleri
Endüstriyel ve Hobi Projeleri
- DIY elektronik projeler
- Robotik uygulamalar
- Araç içi elektronik cihazlar
- Model RC araçlar
- IoT sensör besleme devreleri
Avantajlar ve Özellikler
XL4015 Akım Voltaj Ayarlı DC-DC Step Down 5A Lipo Şarj Modülü'nün sağladığı avantajlar ve çözümler.
- Yüksek Verimlilik: %96'ya varan çalışma verimi
- Hassas Ayar: Potansiyometreler ile hassas voltaj ve akım kontrolü
- Yüksek Akım Kapasitesi: 5A'e kadar çıkış akımı
- Geniş Giriş Aralığı: 4V-38V arası geniş giriş voltajı
- Kompakt Tasarım: Az yer kaplayan PCB boyutları
- Entegre Korumalar: Kısa devre ve aşırı sıcaklık koruması
- Düşük Isınma: Verimli tasarım sayesinde daha az ısı üretimi
- Kolay Montaj: Standart montaj delikleri
- Akım Sınırlama: Ayarlanabilir akım limiti ile güvenli çalışma
- Düşük Dalgalanma: Temiz DC çıkış sinyali
Kurulum ve Bağlantı
XL4015 Akım Voltaj Ayarlı DC-DC Step Down 5A Lipo Şarj Modülü'nün kurulum ve bağlantı süreci hakkında bilgiler.
İpucu: Önce voltajı ayarlayın, sonra akım sınırını yükleyeceğiniz cihaza göre belirleyin.

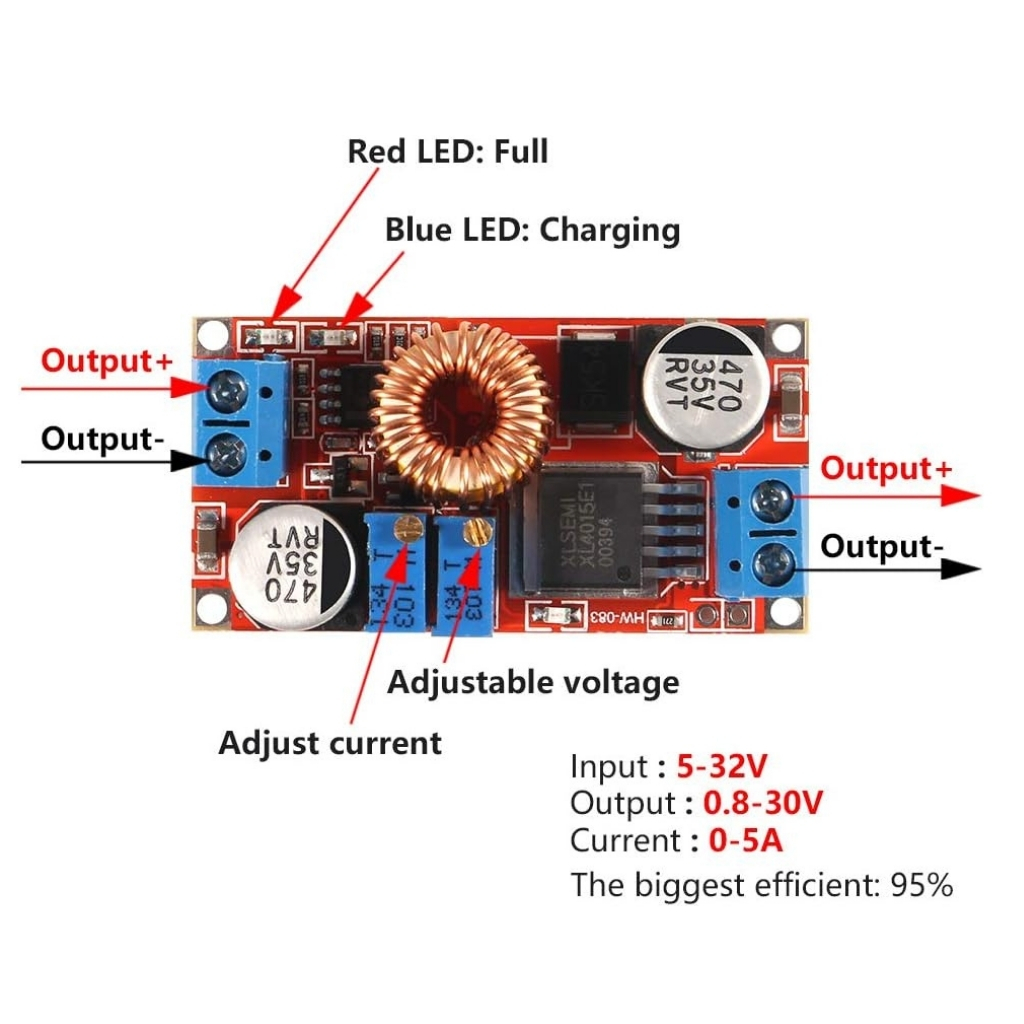

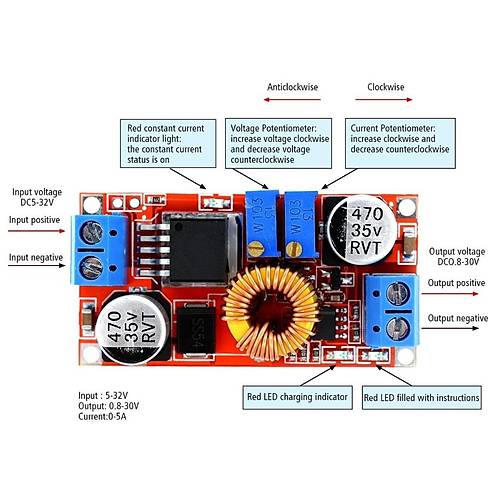

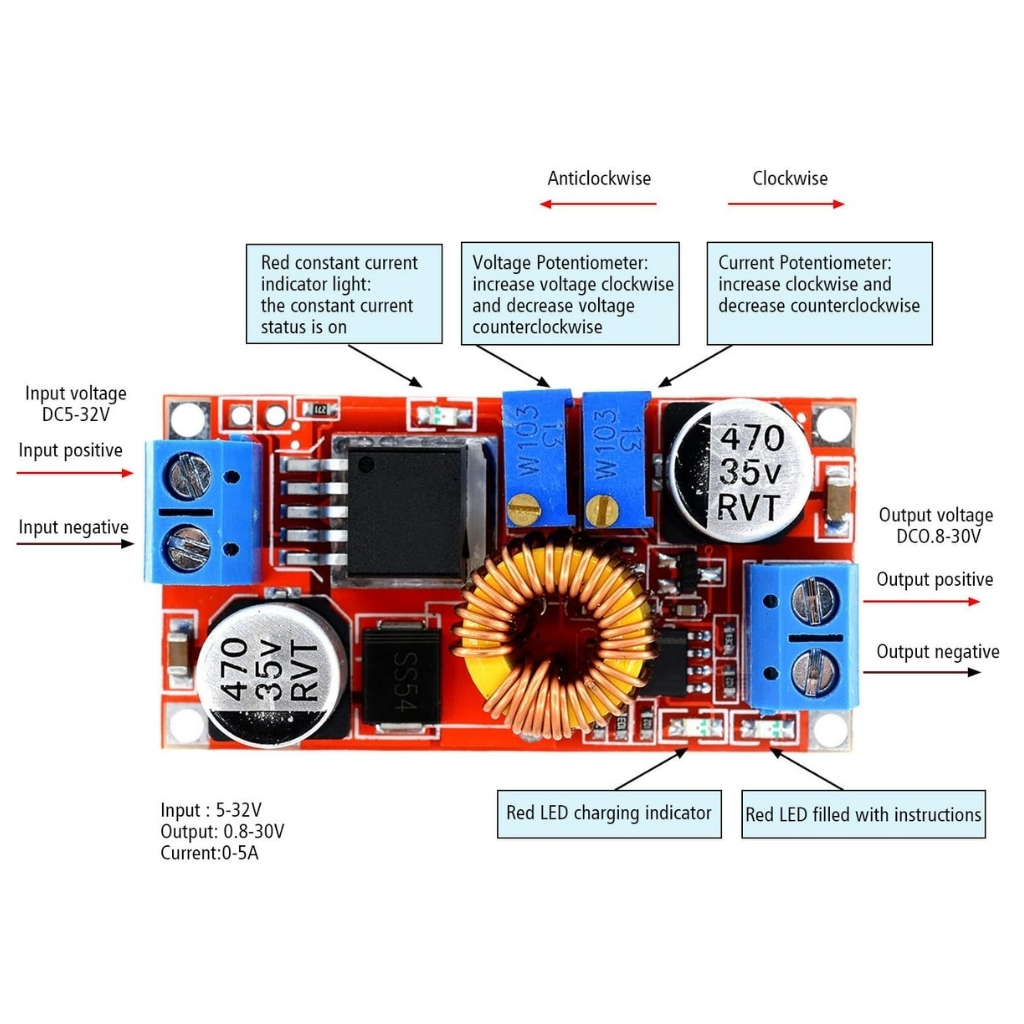

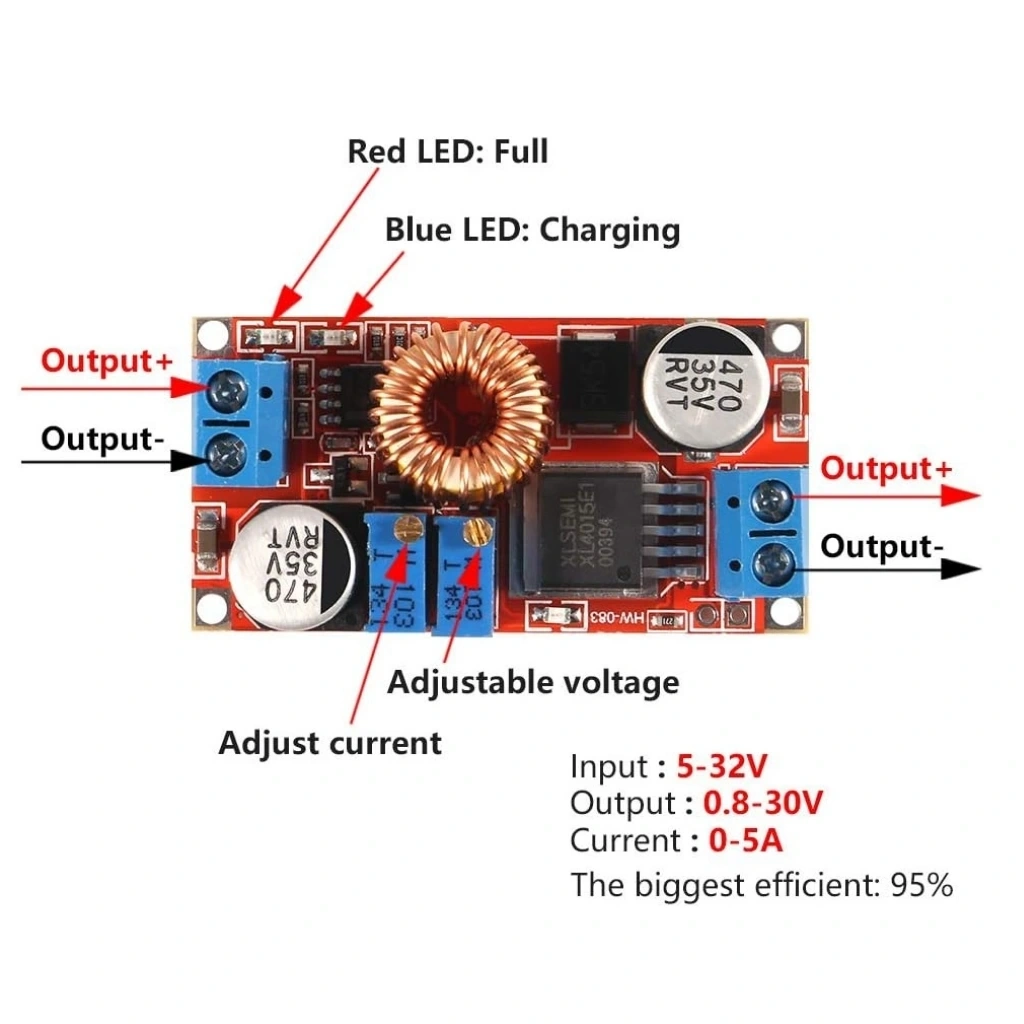

Bağlantı terminalleri ve fonksiyonları:
- IN+ ve IN-: Giriş voltajı bağlantıları (polariteye dikkat edin)
- OUT+ ve OUT-: Çıkış voltajı bağlantıları
Ayar potansiyometreleri:
- VOLT: Çıkış voltajını ayarlar
- CURR: Akım sınırını ayarlar
Temel kurulum adımları:
- Güç Kaynağı Bağlantısı: Giriş terminallerine polariteye dikkat ederek uygun voltajda güç kaynağı bağlayın
- Voltaj Ayarı: Çıkışta hiçbir yük yokken, voltmetre kullanarak VOLT potansiyometresi ile istenen çıkış voltajını ayarlayın
- Akım Ayarı:
- Çıkış terminallerine bir ampermetre bağlayın (seri olarak)
- Çıkışı geçici olarak kısa devre yapın veya düşük dirençli bir yük bağlayın
- CURR potansiyometresi ile istenen maksimum akımı ayarlayın
- Yük Bağlantısı: Ayarlar tamamlandıktan sonra çıkış terminallerine yükü bağlayın
LiPo pil şarj ayarları:
- Tek hücre (3.7V) LiPo için çıkış voltajını 4.2V'a ayarlayın
- 2S (7.4V) LiPo için çıkış voltajını 8.4V'a ayarlayın
- 3S (11.1V) LiPo için çıkış voltajını 12.6V'a ayarlayın
- Akım sınırını pil kapasitesinin 0.5C-1C değerine ayarlayın (örn. 2000mAh pil için 1-2A)
Sorun Giderme ve İpuçları
XL4015 Akım Voltaj Ayarlı DC-DC Step Down 5A Lipo Şarj Modülü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Çıkış Yok: Giriş voltajı ve polaritesini kontrol edin, minimum 4V giriş gerektiğini unutmayın
- Düşük Çıkış Voltajı: VOLT potansiyometresini saat yönünde çevirin, giriş voltajının yeterli olduğundan emin olun
- Aşırı Isınma: Yük akımını azaltın veya ısı emici (heat sink) ekleyin
- Kararsız Çıkış: Giriş kaynağının yeterli akım sağladığını kontrol edin
- Pil Şarj Problemi: Doğru şarj voltajını ayarladığınızdan emin olun, pil bağlantılarını kontrol edin
Verimli Kullanım İpuçları
- Yüksek akım uygulamalarında XL4015 çipine ısı emici takın
- Çıkış voltajını ayarlarken dijital multimetre kullanarak hassas ayar yapın
- Giriş voltajının çıkış voltajından en az 2V yüksek olması verimliliği artırır
- LiPo pil şarjında akım sınırını düşük tutarak pilin ömrünü uzatın
- Uzun kablolar kullanırken kalın kesitli kablo tercih edin ve voltaj düşümünü göz önünde bulundurun
- Önemli projelerde giriş ve çıkışa filtre kapasitörleri ekleyerek daha temiz güç sağlayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ile projelerinizi kolayca hayata geçirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve modüller konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
XL4015 modülünü güvenli bir LiPo şarj cihazı olarak kullanabilir miyim?
Evet, voltaj ve akım ayarları doğru yapıldığında LiPo şarj cihazı olarak kullanılabilir. Tam koruma için ek bir şarj kesme devresi eklemek güvenliği artırır.
12V'u 5V'a düşürmek için kullanabilir miyim?
Evet, ideal bir uygulamadır. 12V giriş, 5V çıkış için potansiyometreyi ayarlayarak telefonlar, Arduino, sensörler gibi cihazlara güç verebilirsiniz.
Maksimum 5A'i sürekli çekebilir miyim?
Soğutma olmadan 3.5A sürekli çekilebilir. 5A için ısı emici veya fan eklemeniz gerekir, aksi halde termal koruma devreye girer.
Akım sınırı nasıl ayarlanır?
Çıkışa ampermetre bağlayarak, yüksek akım çeken bir yük veya kısa devre ile CURR potansiyometresini istenen akım değerine ayarlayın.
Arduino projelerim için 9V adaptör yerine kullanabilir miyim?
Evet, yüksek voltajlı güç kaynağınızı 7-9V'a düşürerek Arduino'yu besleyebilirsiniz. Daha verimli ve daha az ısınma sağlar.
Çıkış voltajı neden giriş voltajını aşamıyor?
Bu bir 'buck' dönüştürücüdür, sadece voltajı düşürebilir. Giriş voltajından yüksek çıkış için 'boost' veya 'buck-boost' dönüştürücü gerekir.
Güneş paneli ile kullanılabilir mi?
Evet, güneş panellerinin değişken voltaj çıkışını stabil voltaja dönüştürmek için idealdir. Minimum 4V panel çıkışı gerektiğini unutmayın.
Modülün verimliliği nedir?
Koşullara bağlı olarak %96'ya kadar verimlilik sağlar. Giriş-çıkış voltaj farkı az olduğunda verimlilik yükselir.
