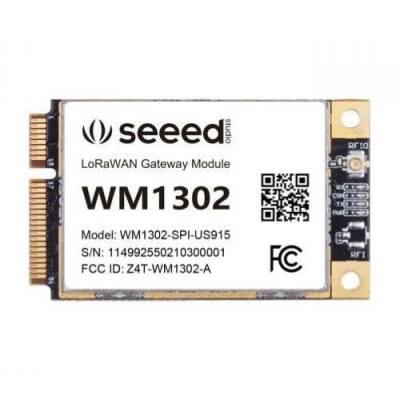

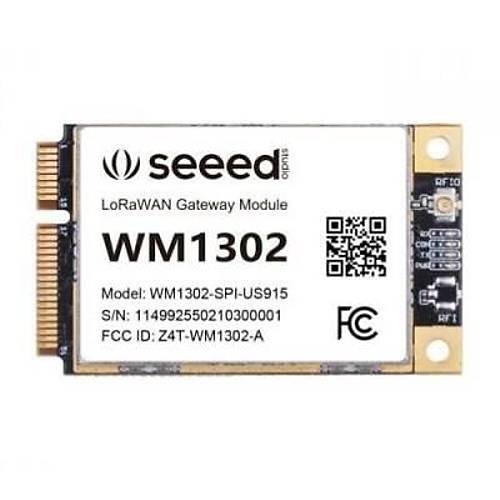

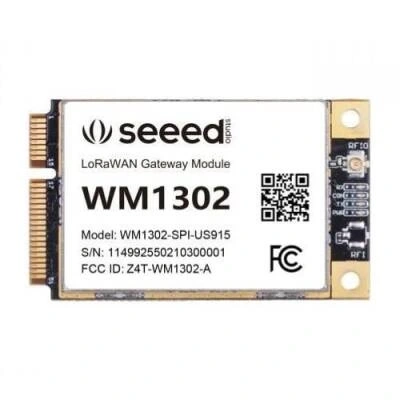

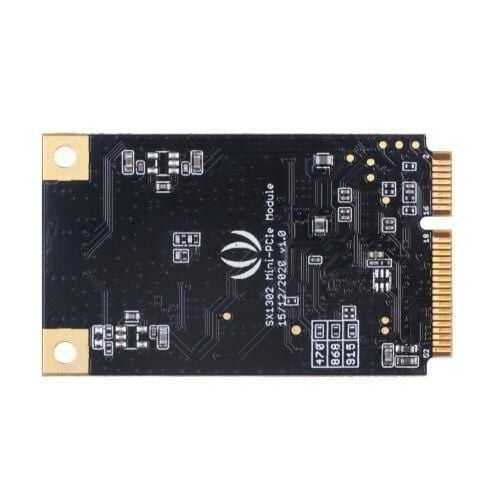

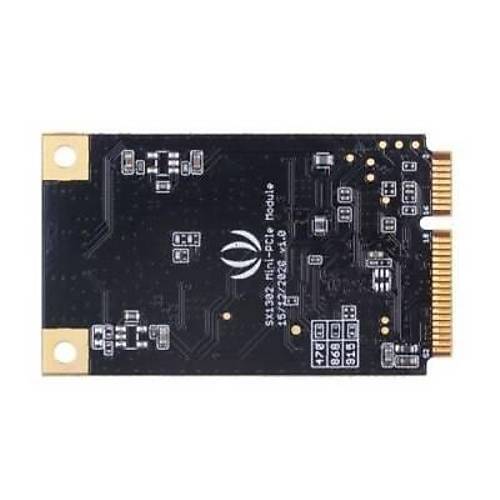

WM1302-SPI-US915 LoRaWAN Ağ Geçidi Modülü
WM1302 modülü, mini PCIe form faktörüne sahip yeni nesil bir LoRaWAN ağ geçidi modülüdür. Semtech® SX1302 temel bant LoRaWAN® çipine dayanan WM1302, ağ geçidi ürünleri için uzun menzilli kablosuz iletimin daha yüksek potansiyel kapasitesini ortaya çıkarır. Önceki SX1301 ve SX1308 LoRa® çipine kıyasla daha yüksek hassasiyet, daha az güç tüketimi ve daha düşük çalışma sıcaklığı sunar.
Özellikler
- Semtech® SX1302 temel bant LoRa® çip ile güçlendirilmiş, son derece düşük güç tüketimi ve yüksek performans.
- Standart 52 pimli altın parmaklı mini PCIe form faktörü, çeşitli ağ geçidi cihazlarıyla kolayca entegre edilebilir.
- Ultra düşük çalışma sıcaklığı, ek ısı dağıtımı gerekmez, LoRaWAN ağ geçidinin boyutunu azaltır.
- SX1250 TX/RX ön uç ile -139 dBm @SF12'ye kadar yüksek hassasiyet; 26 dBm @3.3V'a kadar TX gücü.
Teknik Özellikler
- Frekans: 902-928MHz
- Hassasiyet: -125dBm @125K/SF7
-139dBm @125K/SF12- TX Gücü: 25 dBm (3.3 volt güçte)
- LBT (Listen Before Talk) : Destekliyor
- Anten Konnektörü: U.FL
- Çalışma Sıcaklık Aralığı: -40 ~ 85°C
- Boyut: 50.95x30mm
Bağlantı Şeması
Pinout
