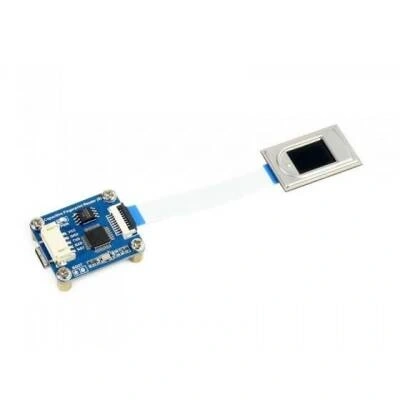

Waveshare Kapasitif Parmak İzi Okuyucu Yüksek Hassasiyetli (B)
_x000D__x000D_
Waveshare Kapasitif Parmak İzi Okuyucu Yüksek Hassasiyetli (B), entegrasyon uygulamalarına uygun, hızlı ve kararlı bir kapasitif parmak izi modülüdür. Yüksek performanslı Cortex çekirdek işlemcisi, yüksek güvenlikli parmak izi algoritması ve gelişmiş yarı iletken parmak izi sensörünü bir araya getiren bu modül, parmak izi kaydı, görüntü işleme, şablon oluşturma ve saklama, parmak izi eşleştirme ve arama vb. işlevlere sahip akıllı bir entegrasyon modülü olarak tasarlanmıştır._x000D_
Kullanım Kılavuzu
_x000D__x000D_
Özellikler :
_x000D__x000D_
_x000D_ - Çalışma Voltajı : 3.3-5V
_x000D_ - SKU: 20679
_x000D_ - Çalışma Akımı : <40mA
_x000D_ - Görüntü Çözünürlüğü : 208x288
_x000D_ - Alıglama Alanı : 14.6x10.6mm
_x000D_ - Parmak İzi Kapasitesi : 3000
_x000D_ - Eşleştirme Zamanı : 0.5s
_x000D_ - Bağlantı Portu : UART , USB
_x000D_ - Baud (iletişim) hızı : 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600bps olarak yapılandırılabilir , varsayılan 115200bps olarak gelir.
_x000D_
_x000D__x000D_

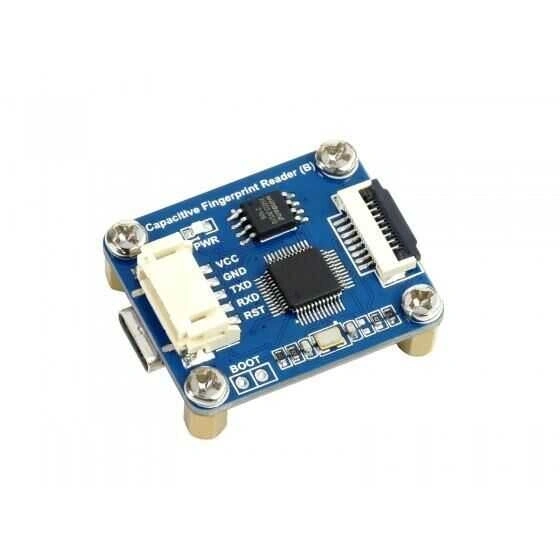

Pinout :
_x000D__x000D_
_x000D_
_x000D_ - _x000D_
_x000D_
VCC: Power input (3.3V/5V)
_x000D_
_x000D_ - _x000D_
_x000D_
GND: Ground
_x000D_
_x000D_ - _x000D_
RX: UART data input
_x000D_ _x000D_ - _x000D_
TX: UART data output
_x000D_ _x000D_ - _x000D_
RST: Reset pin
_x000D_ _x000D_
_x000D__x000D_
Boyut :
