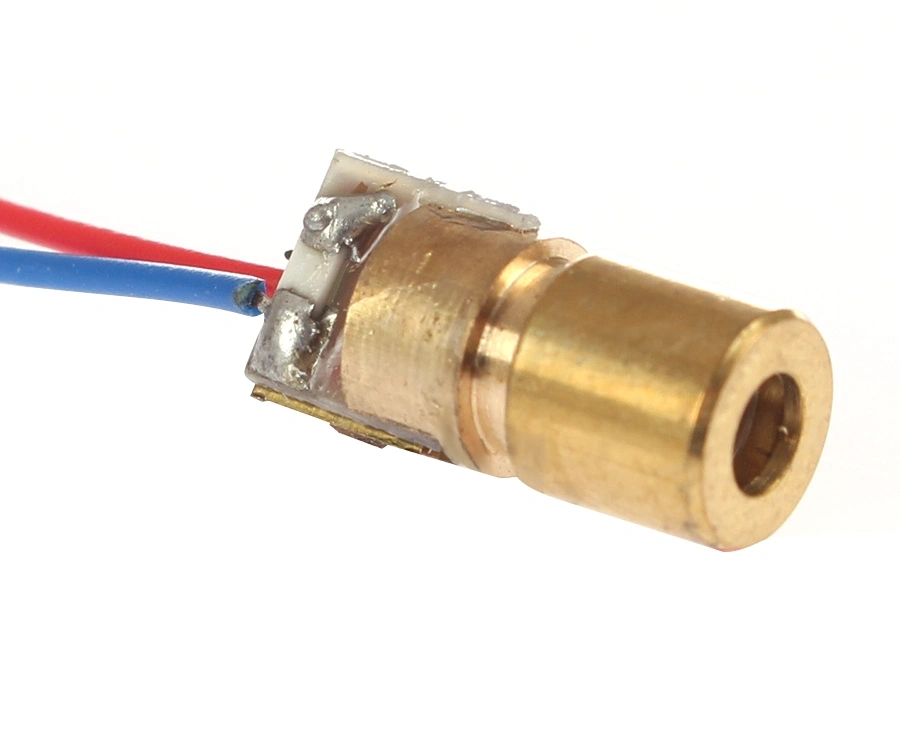

3V Mini Nokta Lazer Diyot
3V Mini Nokta Lazer Diyot, kompakt boyutu ve düşük güç tüketimi ile çeşitli elektronik projelerde kullanılabilen küçük bir lazer modülüdür. Hassas odaklanmış kırmızı lazer ışını üreten bu diyot, gösterme, hedefleme ve optik algılama uygulamaları için ideal bir çözümdür.
Bu lazer diyot, Arduino projeleri için mükemmel bir aksesuardır. Düşük voltaj gereksinimi sayesinde pil ile çalışan projelere kolayca entegre edilebilir. Metal muhafaza içinde sunulan bu modül, ısı dağıtımını iyileştirerek daha uzun kullanım ömrü sağlar.
Diyot kategorisinde bulunan bu mini lazer, robotik projeler, mesafe algılama sistemleri, lazer göstergeleri veya ışık temelli iletişim uygulamaları için kompakt ve kullanışlı bir bileşendir.
Teknik Özellikler
3V Mini Nokta Lazer Diyotun detaylı teknik özellikleri aşağıda listelenmiştir.
- Çalışma Voltajı: 3V DC.
- Çalışma Akımı: 20-30mA
- Dalga Boyu: 650nm (Kırmızı),
- Çıkış Gücü: <5mW (Sınıf II Lazer)
- Lazer Tipi: Nokta (dot) lazer
- Optik Lens: Cam lens, ayarlanabilir odak
- Işın Çapı: Yaklaşık 2-3mm (1 metre mesafede)
- Açılma Açısı: <1 derece
- Muhafaza Malzemesi: Pirinç (brass)
- Muhafaza Boyutları: Çap: 6mm, Uzunluk: 12mm (yaklaşık)
- Kablo Uzunluğu: 10cm (yaklaşık)
- Bağlantı Tipi: Açık uçlu kırmızı (+) ve siyah (-) kablo
- Çalışma Sıcaklığı: -10°C ~ +45°C
- Depolama Sıcaklığı: -20°C ~ +65°C
- Ömür: >5000 saat
- Kullanım Alanları: Göstergeç, hedefleme, sensör uygulamaları
- Güvenlik Sınıfı: Sınıf II (Class II) lazer ürünü
Bağlantı ve Kullanım
3V Mini Nokta Lazer Diyotun bağlantısı ve kullanım talimatları.
İpucu: Lazer diyotu bağlarken mutlaka seri direnç kullanın. Voltaj dalgalanmaları veya aşırı akım, lazer diyoduna zarar verebilir. 3V besleme için 30-50 ohm, 5V besleme için 100-150 ohm direnç kullanmanız önerilir.
Temel bağlantı:
- Güç Kaynağı Bağlantısı:
- Kırmızı kablo: Pozitif (+) terminale
- Siyah kablo: Negatif (-) terminale
- Pozitif hat üzerine uygun bir seri direnç ekleyin
- Arduino ile Bağlantı:
- Kırmızı kablo: Uygun bir direnç üzerinden Arduino dijital pinine
- Siyah kablo: Arduino GND pinine
Güç kaynağı seçenekleri:
- 2 adet AA/AAA pil (seri bağlı)
- 3V düğme pil (CR2032)
- 3.3V regülatör devresi
- Arduino 3.3V çıkışı (seri direnç ile)
- Arduino 5V çıkışı (uygun seri direnç ile)
Güvenlik önlemleri:
- Lazer ışınını kesinlikle göze doğru tutmayın
- Parlak veya yansıtıcı yüzeylere doğrultmaktan kaçının
- Çocukların erişemeyeceği yerlerde saklayın
- Uzun süreli kullanımlarda ısınmaya karşı önlem alın
- Lazer göstergeçlerinin yasalara uygun kullanıldığından emin olun
Odak ayarı:
- Lazer modülünün ön kısmındaki cam lensi hafifçe çevirerek odağı ayarlayabilirsiniz
- Saat yönünde çevirmek ışını daha odaklı hale getirir
- Saat yönünün tersine çevirmek ışını daha geniş yapar
- Odak ayarı yaparken lazeri güvenli bir yüzeye doğrultun
Uygulama Alanları
3V Mini Nokta Lazer Diyotun kullanılabileceği çeşitli projeler ve uygulama alanları.
Robotik ve Algılama
- Lazer mesafe sensörleri
- Robot navigasyon sistemleri
- Lazer hizalama uygulamaları
- Optik engel algılama
- Lazer fotosel devreleri
Eğitim ve Sunum
- Sunum göstergeçleri
- Fizik ve optik deneyleri
- Lazer iletişim modelleri
- Işık kırılma deneyleri
- STEM eğitim projeleri
Hobi ve Eğlence
- Interaktif oyuncaklar
- Kedi oyuncakları
- DIY lazer göstergeci
- Lazer hedef oyunları
- Lazer ışık şovları
Proje Örnekleri
3V Mini Nokta Lazer Diyot kullanılarak yapılabilecek detaylı proje örnekleri.
Arduino Lazer Alarm Sistemi
Arduino UNO, lazer diyot, LDR (ışık bağımlı direnç) ve buzzer kullanarak basit bir güvenlik alarm sistemi oluşturabilirsiniz. Lazer diyodu, odanın bir tarafına monte edilir ve karşı duvara yerleştirilmiş bir LDR'ye doğrultulur. Arduino, LDR'nin üzerine düşen ışık seviyesini sürekli olarak izler. Lazer ışını kesildiğinde (örneğin biri kapıdan geçtiğinde), LDR değeri aniden değişir ve Arduino bunu algılayarak buzzer aracılığıyla alarm verir. LCD ekran veya LED göstergeler ekleyerek sistemin durumunu görselleştirebilirsiniz. Sistem ayrıca, Bluetooth modülü ile akıllı telefonunuza bildirim gönderecek şekilde geliştirilebilir. Bu basit ama etkili proje, ev güvenliği, nesne sayma veya hareket algılama için kullanılabilir ve çocuklar için mükemmel bir STEM projesidir.
Lazer Müzik İletimi
Arduino Nano, lazer diyot, fotodiyot, LM386 ses amplifikatörü ve küçük bir hoparlör kullanarak müziği lazer ışını üzerinden iletebilirsiniz. Arduino'nun analog girişine bağlanan bir mikrofon, ortam sesini yakalar. Ses, Arduino tarafından işlenir ve PWM sinyali olarak lazer diyodu sürücü devresine iletilir. Bu, lazerin yoğunluğunu sesin dalgalanmalarına göre modüle eder. Alıcı tarafta, bir fotodiyot lazer ışınını algılar ve sinyali elektrik akımına dönüştürür. Bu sinyal, LM386 amplifikatörü tarafından güçlendirilir ve hoparlöre gönderilir. Sonuç olarak, ses bir ışın demeti üzerinden kablosuz olarak iletilmiş olur. Bu proje, fizik derslerinde ışık üzerinden bilgi aktarımını anlatmak veya bilim fuarları için etkileyici bir gösteri olarak kullanılabilir.
DIY Lazer Seviye ve Hizalama Aracı
Arduino Pro Mini, lazer diyot, MPU6050 jiroskop/ivmeölçer sensörü ve küçük bir OLED ekran kullanarak hassas bir lazer hizalama aracı yapabilirsiniz. MPU6050 sensörü, cihazın eğimini ve yönelimini gerçek zamanlı olarak ölçer. Arduino, bu verileri işleyerek cihazın ne kadar düz olduğunu hesaplar. OLED ekranda dijital bir su terazisi görüntülenir ve lazer ışını da referans çizgisi olarak kullanılır. Cihazı bir yüzeye yerleştirdiğinizde, ekrandaki göstergeler ve lazer ışını, yüzeyin ne kadar düz olduğunu gösterir. 3D baskılı bir muhafaza içine yerleştirilen bu kompakt cihaz, DIY projeleri, fotoğraf ekipmanı hizalama, mobilya montajı veya mimari uygulamalar için kullanışlıdır. Uzun pil ömrü için güç tasarrufu modları eklenebilir.
Sorun Giderme ve İpuçları
3V Mini Nokta Lazer Diyot kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.
Yaygın Sorunlar ve Çözümleri
- Lazer Çalışmıyor: Bağlantıları ve polariteyi kontrol edin. Ters bağlantı lazere zarar verebilir. Güç kaynağınızın yeterli akım sağladığından emin olun. Kullandığınız direncin çok yüksek değerde olmadığını kontrol edin.
- Zayıf Işık: Güç kaynağı voltajını kontrol edin, düşük voltaj zayıf ışığa neden olabilir. Direnç değerini azaltmayı deneyin. Lazer lensinin temiz olduğundan emin olun. Pilin şarjını kontrol edin.
- Titreyen Işık: Güç kaynağı stabilitesini kontrol edin. Bağlantılarda gevşeklik olup olmadığını kontrol edin. PWM kontrolü kullanıyorsanız frekansı artırın. Bypass kapasitörü (100nF) ekleyin.
- Aşırı Isınma: Çalışma süresini kısaltın veya aralıklı kullanın. Metal bir soğutucu ekleyin. Direnç değerini artırarak akımı azaltın. Uzun süreli kullanımlardan kaçının.
- Odaklama Sorunları: Lens mekanizmasını zorlamadan nazikçe ayarlayın. Lensi temizleyin. Lensi sabitlemek için küçük bir damla silikon veya yapıştırıcı kullanabilirsiniz.
Performans İpuçları
- Lazer diyodunu her zaman uygun direnç ile kullanın
- Pil ömrünü uzatmak için aralıklı çalıştırın
- Kullanımda değilken güç kaynağını kesin
- Lazeri sert darbelere karşı koruyun
- Islak ortamlardan ve nemden uzak tutun
Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ile elektronik projelerinizi hayata geçirebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponent ve geliştirme platformları konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Test edilmiş ve onaylanmış ürünler
- Teknik Destek: Ürün kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip
- Tamamlayıcı Ürünler: Projeleriniz için gerekli tüm elektronik bileşenler
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlar
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci
Ürün Hakkında Sıkça Sorulan Sorular
Bu lazer diyodunu 5V ile kullanabilir miyim?
Evet, ancak mutlaka uygun değerde seri direnç kullanmalısınız. 5V için yaklaşık 100-150 ohm direnç önerilir. Dirençsiz kullanım lazere zarar verir.
Bu lazer tehlikeli midir?
Sınıf II lazer ürünüdür ve normal kullanımda düşük risk taşır. Ancak doğrudan göze tutulmamalı ve çocukların erişiminden uzak tutulmalıdır.
Lazerin maksimum menzili nedir?
İç mekanda 100 metreye kadar görülebilir. Dış mekanda ortam ışığına bağlı olarak 20-50 metre arası etkili menzile sahiptir.
Arduino PWM pini ile lazer parlaklığını kontrol edebilir miyim?
Evet, PWM pini ve uygun direnç kullanarak parlaklığı kontrol edebilirsiniz. Ancak çok düşük PWM değerlerinde lazer yanıp sönme gösterebilir.
Lazer odağı ayarlanabilir mi?
Evet, ön kısımdaki cam lens hafifçe döndürülerek odak ayarlanabilir. Bu sayede farklı mesafelerde net nokta görüntüsü elde edilebilir.
Pil ile ne kadar süre çalışır?
İki adet AA pil (seri bağlı) ile yaklaşık 20-30 saat sürekli çalışabilir. CR2032 düğme pil ile 5-10 saat çalışma süresi beklenir.
Transistör ile lazer kontrolü yapabilir miyim?
Evet, NPN transistör (örneğin 2N2222) kullanarak lazeri anahtarlayabilirsiniz. Bu, mikrodenetleyicilerin düşük akım pinlerini korumak için önerilir.
Sıcak havalarda kullanımında problem olur mu?
40°C üzeri ortamlarda lazer diyodu ısınabilir ve performansı düşebilir. Sıcak ortamlarda aralıklı kullanım ve ek soğutma önerilir.
