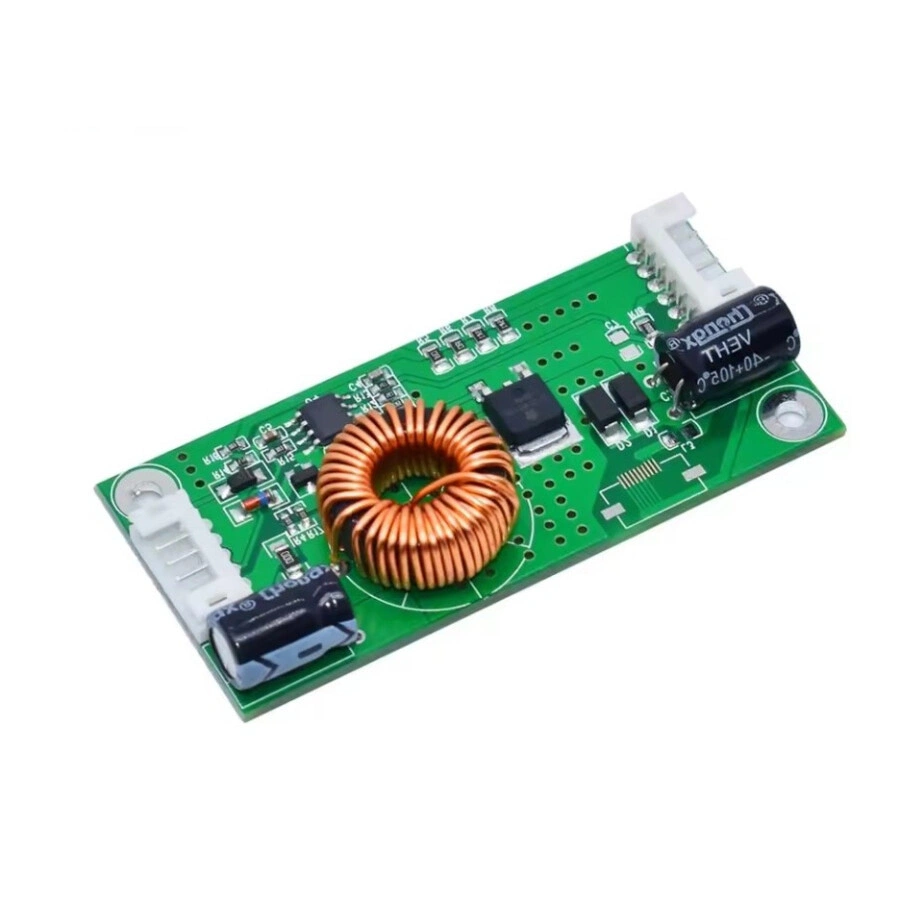

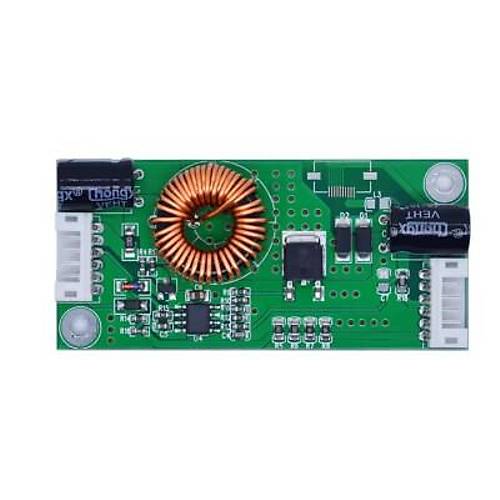

W2-0808 14-37 inch LCD Led Sürücü Modülü
_x000D__x000D_
W2-0808 14-37 inch LCD Led Sürücü Modülü, 14-37 inch LCD TV lerin backlight ( Arka ışık) ledlerinin sürülmesi için kullanılır.
_x000D__x000D_
Genel Özellikler
_x000D__x000D_
_x000D_ - 14-37 inç LED arka aydınlatma lambası sürücü kartı sabit akım kartı.
_x000D_ - BOOST yapısı, dönüşüm verimliliği %92\'den fazlasına ulaştı.
_x000D_ - Cihazın düşük ısısı, kararlılığı, daha uzun bir hizmet ömrüne sahip olması.
_x000D_ - PCB küçük, İnce tasarım, Akım kontrol hatası ±%5 içinde.
_x000D_ - Bu ürün sabit akım kartıdır, Voltaj otomatik olarak uyarlanır.
_x000D_
_x000D__x000D_
Limit Parametreleri
_x000D__x000D_
_x000D_ - 24V girişte: Vout = 75V Iout = 720mA maksimum veya 60W
_x000D_ - 12V girişte: Vout = 75V Iout = 400mA maksimum veya 30W
_x000D_
_x000D__x000D_
Özellikler
_x000D__x000D_

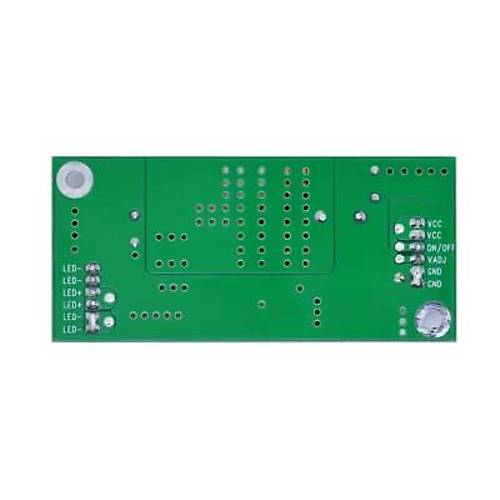

_x000D_ - Genel Elektronik Arka Aydınlatma sembolik kodu:
_x000D_ - VCC: Voltaj beslemesinin pozitifi, Devre besleme Voltajı (Voltaj genellikle 12V veya 24V\'tur)
_x000D_ - ON/OFF,ON,EN,ON_BL: Anahtar sinyal pimi
_x000D_ - PWM,PDIM,VDAJ,BL-PWM: Parlaklık ayarlama pimi
_x000D_ - GND: Toprak (negatif elektrot)
_x000D_ - LED+: Işık yayan diyotun (lamba) pozitif elektrodu
_x000D_ - LED-: Işık yayan diyotun (lamba) negatif elektrodu
_x000D_ - Sıcaklık artışı yaklaşık 25 derecede kontrol edilir (Sıcaklık artışı = cihaz yüzey sıcaklığı - ortam sıcaklığı)
