USB-Barrel Jak Voltaj Yükseltici Giriş-Çıkış 5-12V

USB-Barrel Jak Voltaj Yükseltici Giriş-Çıkış 5-12V

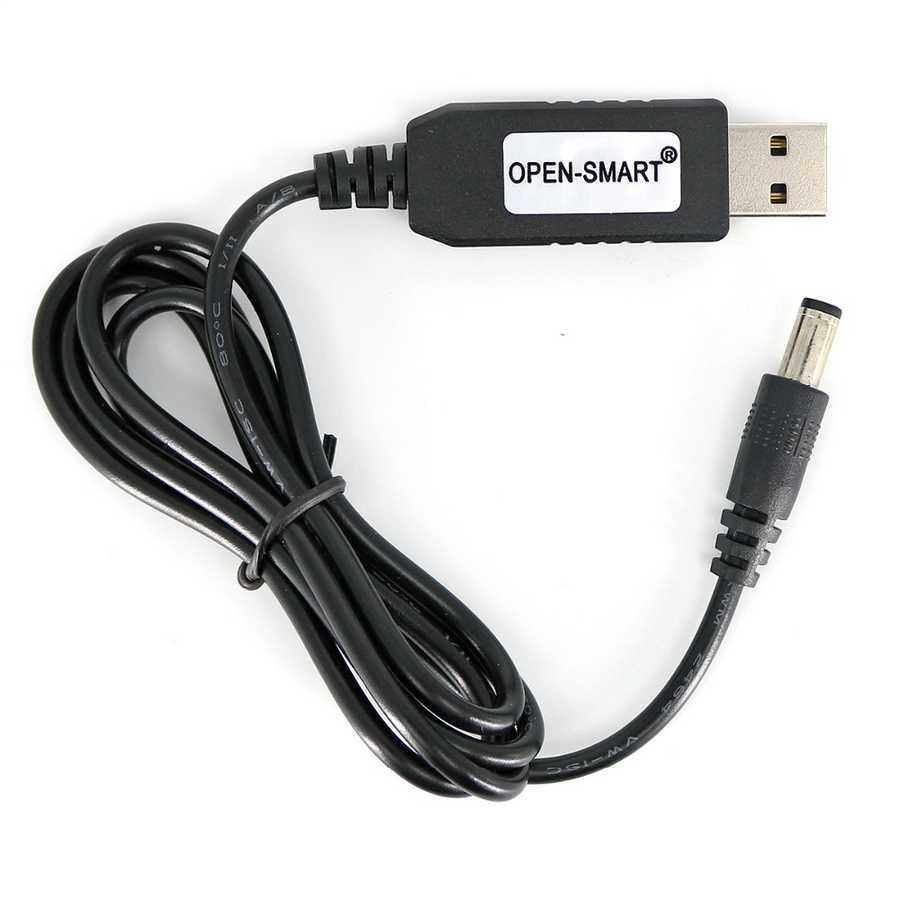

USB-Barrel Jak Voltaj Yükseltici Giriş-Çıkış 5-12V, standart 5V USB güç kaynağını 12V'a dönüştüren kompakt ve kullanımı kolay bir modüldür. Bu dönüştürücü, 12V gerektiren cihazlarınızı USB powerbank veya adaptörlerinden besleyebilmeniz için ideal bir çözüm sunar.

Üzerindeki mikro USB girişi sayesinde powerbank, telefon şarj cihazı veya bilgisayar USB portuna kolayca bağlanabilir. Çıkışta bulunan standart 5.5mm x 2.1mm DC barrel jak, Arduino kartları, LED şeritler, modemler ve birçok 12V elektronik cihazla uyumludur.

Yüksek verimli step-up (boost) dönüştürücü devresi sayesinde, düşük ısınma ve minimum güç kaybı ile 5V giriş voltajını 12V'a yükseltir. Maksimum 1A çıkış akımı sunarak çeşitli uygulamalar için yeterli güç sağlar.

Taşınabilir cihazlara güç sağlamak, Modüller ve devreler için harici güç kaynağı olarak kullanmak veya akü olmadığında yedek güç kaynağı olarak hizmet etmek için mükemmel bir çözümdür.

---

Teknik Özellikler

USB-Barrel Jak Voltaj Yükseltici Giriş-Çıkış 5-12V'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Giriş Voltajı: 5V DC (USB standart)
• Çıkış Voltajı: 12V DC (sabit)
• Maksimum Çıkış Akımı: 1A
• Giriş Konektörü: Mikro USB
• Çıkış Konektörü: 5.5mm x 2.1mm Barrel Jak (merkez pozitif)
• Dönüştürücü Tipi: Step-Up (Boost) DC-DC dönüştürücü
• Verimlilik: >85%
• Çalışma Sıcaklığı: -10°C ~ +50°C
• Aşırı Yük Koruması: Var
• Kısa Devre Koruması: Var
• Aşırı Sıcaklık Koruması: Var
• LED Gösterge: Güç göstergesi
• PCB Boyutu: 35mm x 17mm x 12mm, (yaklaşık)
• Kablo Uzunluğu: 10cm (yaklaşık)

---

Paket İçeriği

USB-Barrel Jak Voltaj Yükseltici Giriş-Çıkış 5-12V paketinde bulunan ürünler aşağıda listelenmiştir.

• 1 x USB-Barrel Jak Voltaj Yükseltici Modülü (5V-12V)

---

Bağlantı ve Kullanım

USB-Barrel Jak Voltaj Yükseltici Giriş-Çıkış 5-12V'un bağlantı şeması ve kullanım talimatları.

Temel Kullanım

USB-Barrel Jak Voltaj Yükseltici modülünü kullanmak oldukça basittir:

1. Mikro USB konektörünü 5V güç kaynağına (powerbank, şarj adaptörü veya USB portu) bağlayın
2. Barrel jak konektörünü 12V gerektiren cihazınıza takın
3. LED gösterge ışığının yandığını kontrol edin
4. Cihazınız çalışmaya başlayacaktır

Kullanım Uygulamaları

Arduino Besleme

Arduino kartlarını USB portu yerine DC jack üzerinden beslemek için:

• Yükselticinin barrel jakını Arduino'nun güç girişine bağlayın
• Bu şekilde Arduino'nun Vin hattına 12V sağlanır ve daha kararlı çalışır
• Özellikle yüksek güç gerektiren shield'ler ve motorlarla çalışırken faydalıdır

LED Şerit Besleme

12V LED şeritleri mobil olarak kullanmak için:

• Yükselticinin çıkışını LED şeridin güç girişine bağlayın
• Powerbank ile taşınabilir aydınlatma çözümü elde edebilirsiniz
• Not: LED şeridin toplam akım tüketiminin 1A'in altında olduğundan emin olun

Router/Modem Besleme

Elektrik kesintisi veya seyahat durumunda modem çalıştırmak için:

• Yükselticinin çıkışını router/modemin güç girişine bağlayın
• Powerbank ile birlikte kullanarak kesintisiz internet sağlayabilirsiniz
• Özellikle 12V giriş kullanan modemler için idealdir

Güvenlik Önlemleri

• Maksimum çıkış akımı olan 1A'i aşmayın
• Uzun süreli kullanımlarda modülün ısınma durumunu gözlemleyin
• Kısa devre yapmamaya dikkat edin
• Nemli ve ıslak ortamlarda kullanmaktan kaçının
• Çocukların erişemeyeceği yerde saklayın

---

Uygulama Alanları

USB-Barrel Jak Voltaj Yükseltici Giriş-Çıkış 5-12V'un kullanılabileceği çeşitli projeler ve uygulama alanları.

Elektronik Projeler

• Arduino tabanlı 12V projeler
• Hobi elektroniği uygulamaları
• Robotik projeler
• Maker ve DIY çalışmaları
• Elektronik deney setleri
• Sensör ağları ve IoT cihazları

Mobil ve Seyahat Çözümleri

• Taşınabilir cihaz güç kaynakları
• Outdoor ve kamp elektronik çözümleri
• Araç içi cihaz besleme
• Seyahat modemi güç kaynağı
• Elektrik olmayan ortamlarda cihaz çalıştırma
• Acil durum güç kaynağı

Aydınlatma ve Görsel Uygulamalar

• 12V LED şerit aydınlatma
• Taşınabilir spot ışıklar
• Model sergi aydınlatması
• Vitrin ve küçük ekran aydınlatmaları
• Fotoğrafçılık ışık aksesuarları
• Dekoratif aydınlatma projeleri

---

Proje Örnekleri

USB-Barrel Jak Voltaj Yükseltici Giriş-Çıkış 5-12V kullanılarak yapılabilecek detaylı proje örnekleri.

Taşınabilir Acil Durum Router Sistemi

Bu projede, USB-Barrel Jak Voltaj Yükseltici modülü ve powerbank kullanarak elektrik kesintilerinde veya seyahat esnasında çalışabilecek bir acil durum internet sistemi oluşturabilirsiniz.

Gerekli bileşenler: 12V giriş destekleyen küçük bir router/modem, USB-Barrel Jak Voltaj Yükseltici, yüksek kapasiteli powerbank (10000mAh veya üzeri), GSM/4G modem (opsiyonel) ve küçük bir taşıma çantası veya kutu.

Voltaj yükselticiyi powerbank'e bağlayın ve çıkışını router'ın güç girişine takın. Sistemi kompakt bir kutuya yerleştirin ve gerekirse havalandırma delikleri açın. Bu sistem, elektrik kesintilerinde, doğal afetlerde veya seyahat sırasında kritik internet bağlantısı ihtiyacı için ideal bir çözümdür. 10000mAh bir powerbank ile tipik bir router'ı yaklaşık 4-6 saat çalıştırabilirsiniz. GSM/4G modem ekleyerek sabit hat bağlantısına ihtiyaç duymadan internet sağlayabilirsiniz.

Mobil Arduino Test İstasyonu

Bu projede, USB-Barrel Jak Voltaj Yükseltici modülü kullanarak sahada veya elektrik olmayan yerlerde Arduino projelerinizi test edebileceğiniz taşınabilir bir test istasyonu oluşturabilirsiniz.

Gerekli malzemeler: Arduino UNO/Mega, breadboard, USB-Barrel Jak Voltaj Yükseltici, powerbank, temel elektronik komponentler (LED'ler, dirençler, sensörler vb.), ve sağlam bir taşıma kutusu.

Voltaj yükselticiyi powerbank'e bağlayın ve çıkışını Arduino'nun DC jak girişine takın. Breadboard ve diğer komponentleri düzenli bir şekilde yerleştirin. Taşıma kutusu içinde herşeyi sabitleyerek taşınabilir bir test ortamı oluşturun. Bu istasyon, eğitim amaçlı gösteriler, saha testleri veya elektrik bulunmayan ortamlarda prototip geliştirme için idealdir. Powerbank'in kapasitesine bağlı olarak, Arduino'yu ve basit devreleri saatlerce çalıştırabilirsiniz. LCD ekran ekleyerek test verilerini görüntüleyebilir, SD kart modülü ile veri kaydedebilirsiniz.

Taşınabilir 12V LED Aydınlatma Sistemi

Bu projede, USB-Barrel Jak Voltaj Yükseltici modülü kullanarak powerbank ile çalışan taşınabilir bir 12V LED aydınlatma sistemi geliştirebilirsiniz. Bu sistem fotoğrafçılık, kamp veya acil durum aydınlatması için idealdir.

Gerekli malzemeler: 12V LED şerit (en fazla 1A çeken bir uzunluk), USB-Barrel Jak Voltaj Yükseltici, yüksek kapasiteli powerbank, mini anahtarlı DC konnektör, ve LED şerit için montaj çerçevesi veya kutu.

Voltaj yükselticiyi powerbank'e bağlayın ve çıkışını mini anahtarlı DC konnektör üzerinden LED şeride bağlayın. LED şeridi uygun bir çerçeveye veya diffüzör içine monte edin. Bu sistem, stüdyo çekimleri, kamp aydınlatması, model sergileri, sunum standları veya acil durum aydınlatması için kullanılabilir. Dimmerleme özelliği eklemek için basit bir PWM devresi veya elektronik anahtar ekleyebilirsiniz. Farklı renkte LED şeritler kullanarak çeşitli aydınlatma efektleri oluşturabilirsiniz.

---

Sorun Giderme ve İpuçları

USB-Barrel Jak Voltaj Yükseltici Giriş-Çıkış 5-12V kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Düşük: USB güç kaynağı yetersiz olabilir. 2A veya daha yüksek kapasiteli bir adaptör kullanın. USB kablosunun kalitesini kontrol edin. Farklı bir USB portu veya adaptör deneyin.
• Cihaz Çalışmıyor: Barrel jak boyutunun cihazınıza uyduğundan emin olun. Yükseltici LED'inin yanıp yanmadığını kontrol edin. Bağlantıların doğru ve sıkı olduğunu doğrulayın.
• Aşırı Isınma Sorunu: Bağlı cihazın güç tüketimini kontrol edin, 1A sınırını aşmayın. İyi havalandırma sağlayın. Sürekli çalışma için ek soğutma düşünün.
• Powerbank Otomatik Kapanıyor: Bazı powerbank'ler düşük akım çekiminde otomatik kapanır. Farklı bir powerbank deneyin veya akım çekimini artıracak bir direnç ekleyin.
• Kısa Çalışma Süresi: Dönüştürme sürecinde enerji kaybı normal. Daha yüksek kapasiteli powerbank kullanın. Bağlı cihazın enerji verimliliğini optimize edin.

Performans İpuçları

• Maksimum performans için en az 2A çıkışlı, kaliteli USB adaptör kullanın
• Uzun süre çalıştırmak için 10000mAh veya daha yüksek kapasiteli powerbank tercih edin
• Isı oluşumunu azaltmak için yükselticinin etrafında yeterli hava akışı sağlayın
• Hassas elektronik cihazlar için ek filtreleme devresi ekleyebilirsiniz
• Çıkış voltajını yük bağlamadan önce multimetre ile kontrol edin
• Kablo mesafesini kısa tutarak voltaj düşümünü minimize edin

---
