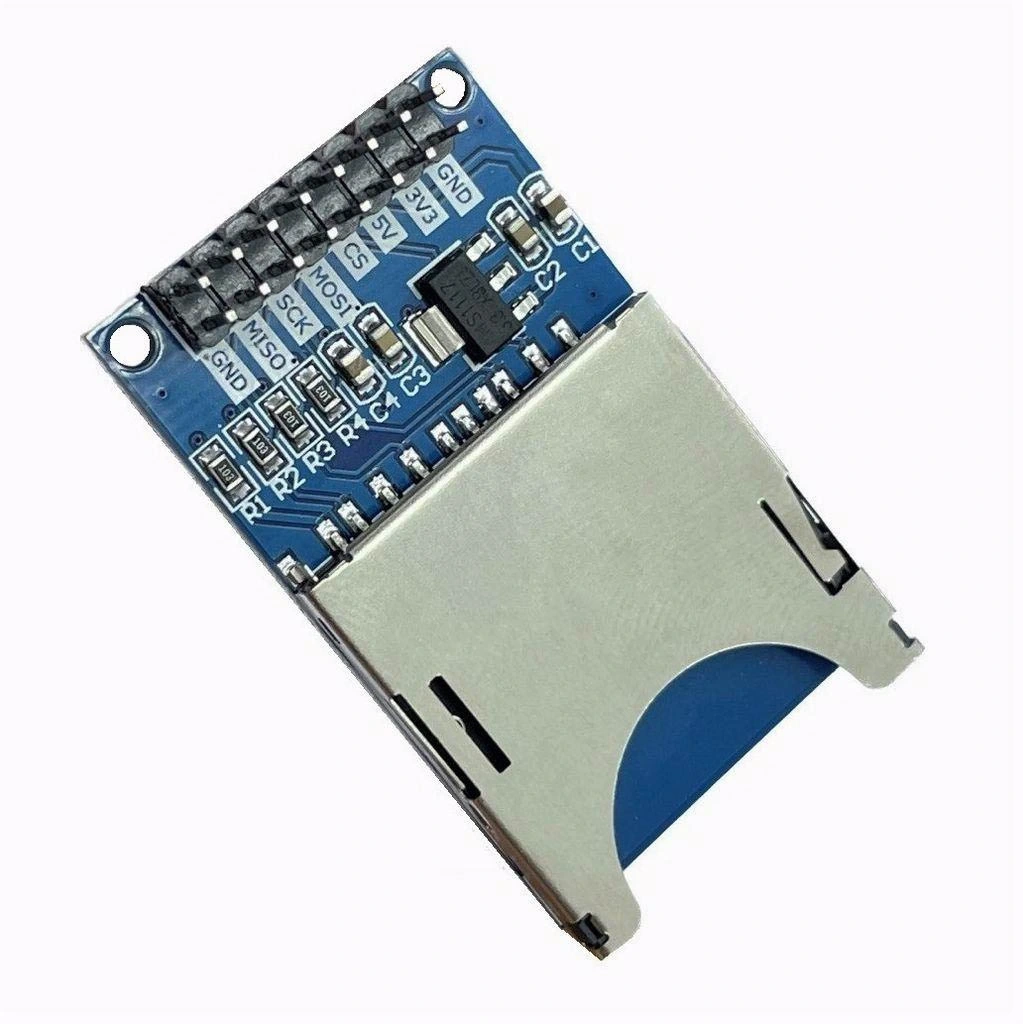

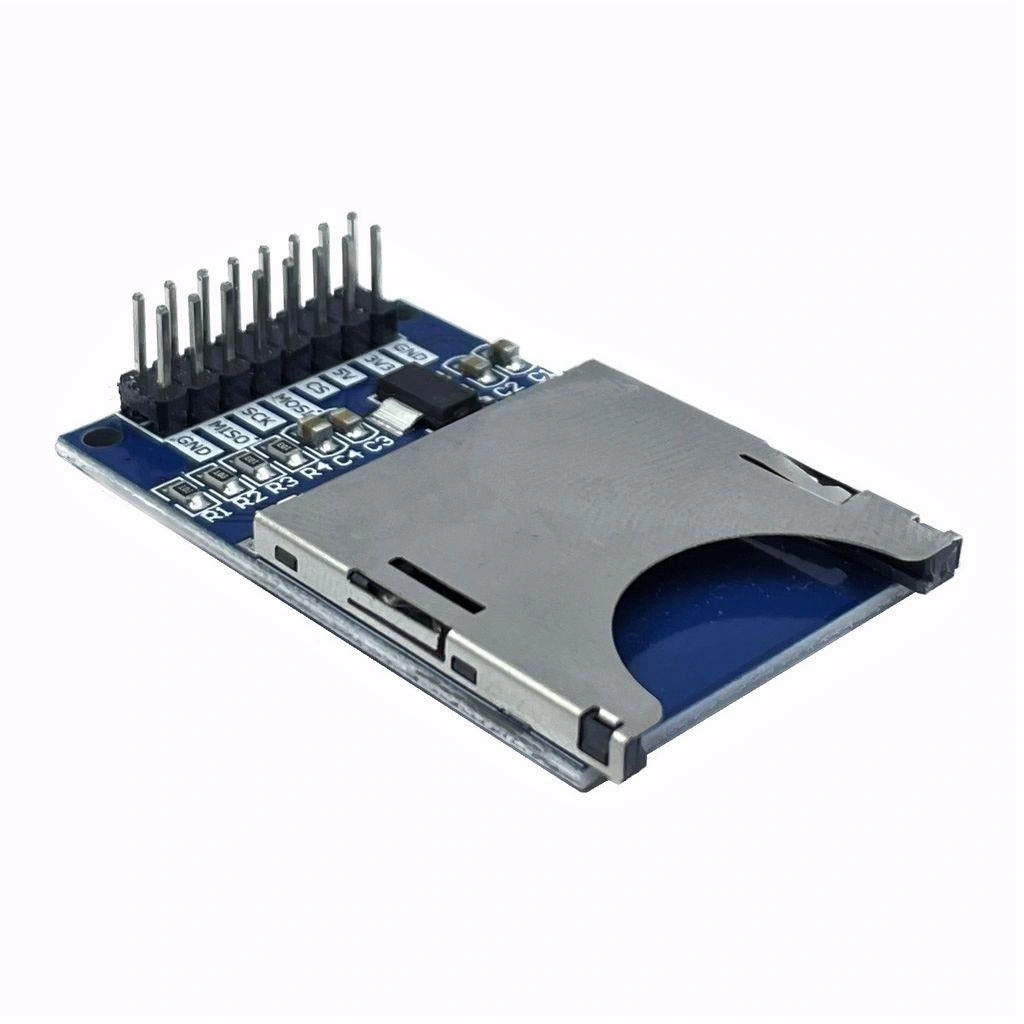

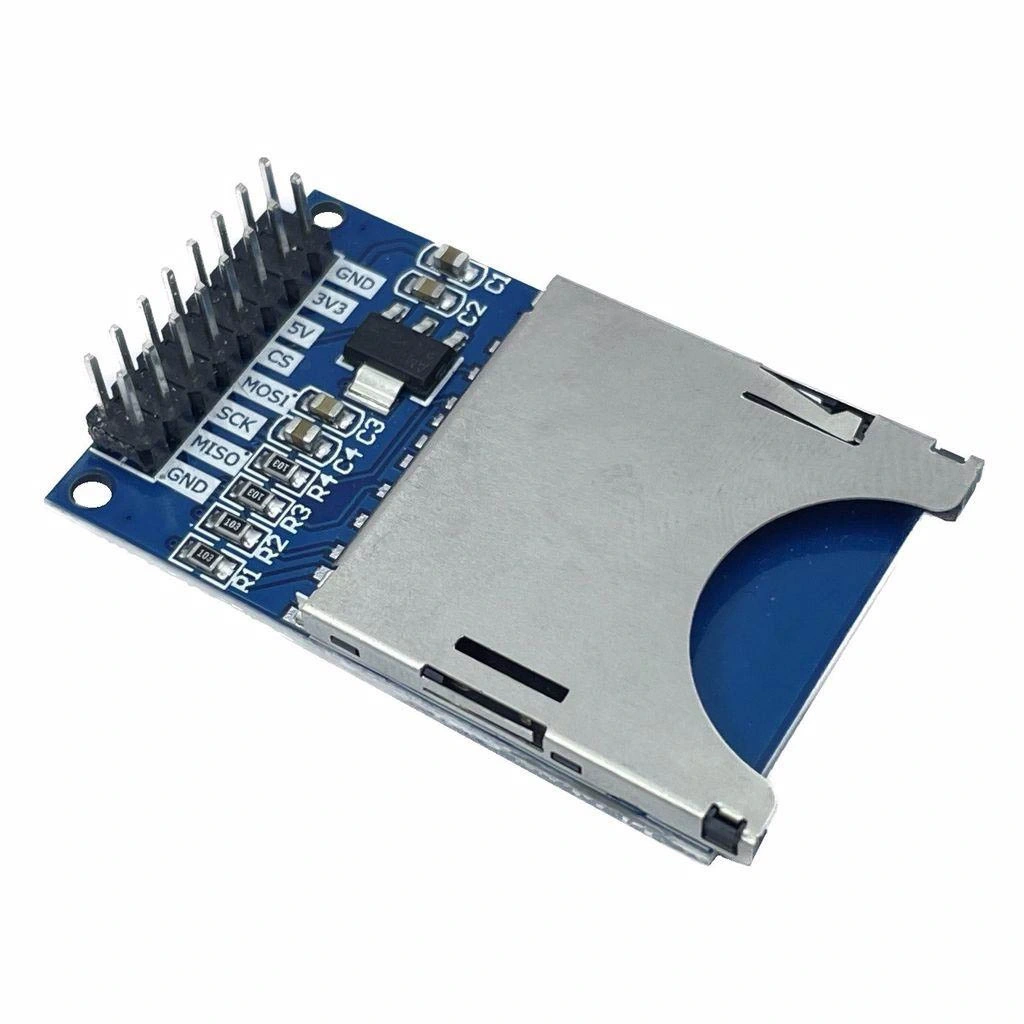

SD Kart Okuyucu Modül

SD Kart Okuyucu Modül, mikrodenetleyici projelerinde harici depolama kullanımı sağlayan kompakt bir birimdir. SPI haberleşme protokolü ile çalışan bu modül, SD ve MicroSD kartlara veri yazma ve okuma imkanı sunar.

Üzerinde bulunan seviye dönüştürücü devre sayesinde hem 5V hem de 3.3V lojik seviyelerle çalışabilir. Arduino ve diğer geliştirme platformlarıyla uyumlu olan bu modül, datalogger sistemleri, müzik çalarlar ve görüntü kayıt projeleri için idealdir.

Kart üzerindeki standart SD kart yuvası, günümüzde yaygın olarak kullanılan SD ve SDHC kartlar ile uyumludur. Modüller kategorisinde bulunan bu devre, veri saklama ihtiyacı olan projeleriniz için pratik bir çözümdür.

Teknik Özellikler

SD Kart Okuyucu Modülün detaylı teknik özellikleri aşağıda listelenmiştir.

• Uyumlu Kart Tipleri: SD, SDHC (32GB'a kadar).
• Haberleşme Protokolü: SPI (Serial Peripheral Interface)
• Çalışma Voltajı: 3.3V (Modül üzerinde regulatör var),
• Lojik Seviye Uyumluluğu: 5V ve 3.3V
• Güç Tüketimi: 80mA (max)

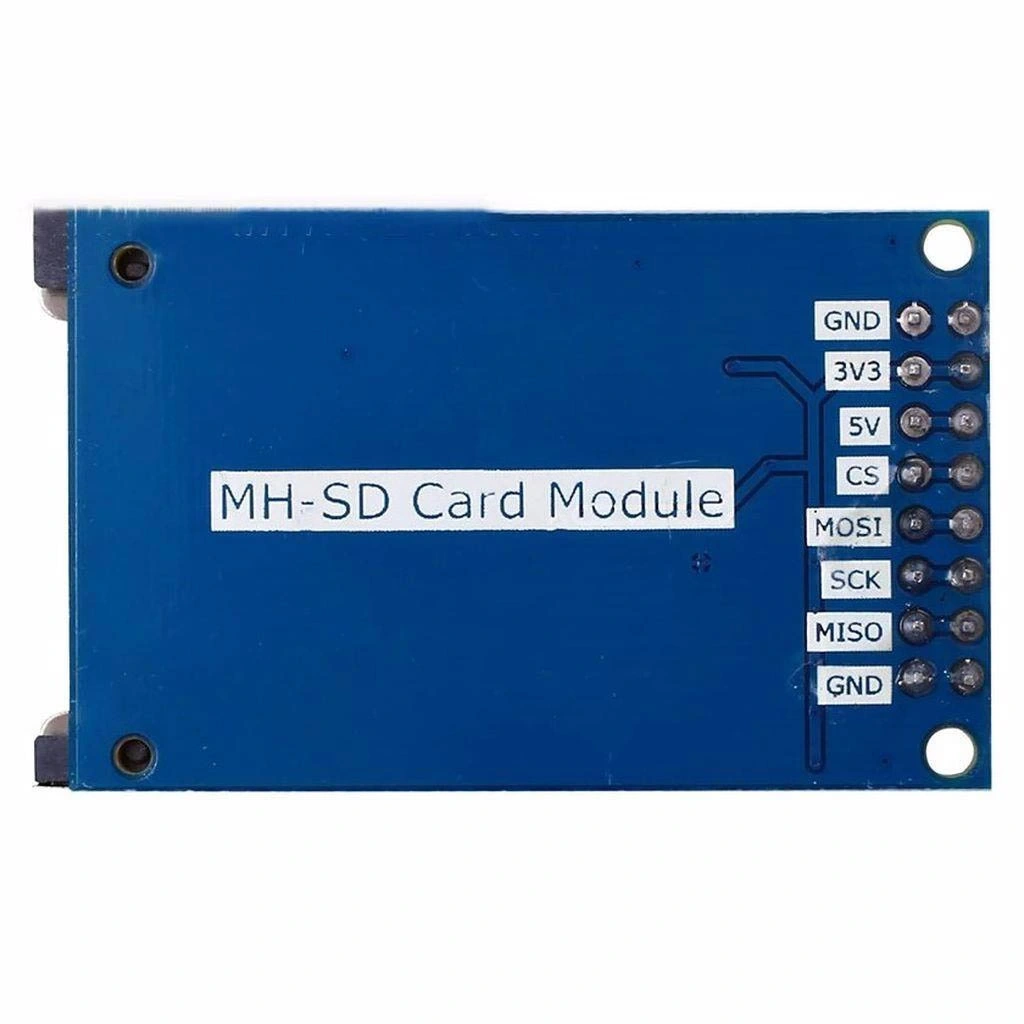

• Bağlantı Pinleri:
  • VCC (5V giriş)
  • GND (Toprak bağlantısı)
  • MISO (Master In Slave Out)
  • MOSI (Master Out Slave In)
  • SCK (Serial Clock)
  • CS (Chip Select)
• Arayüz: 6 pin 2.54mm header aralıklı
• Boyutlar: 41mm x 24mm x 13mm (yaklaşık)
• Montaj Delikleri: 2 adet, 3mm çapında
• Ek Özellikler: Güç gösterge ledi
• Koruma: Ters voltaj koruması
• Dosya Sistemi Desteği: FAT16, FAT32

Bağlantı ve Kullanım

SD Kart Okuyucu Modülün Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

Arduino ile SD kart modülünü bağlamak için aşağıdaki pin bağlantılarını kullanabilirsiniz:

• VCC → Arduino 5V
• GND → Arduino GND
• MISO → Arduino Pin 12 (UNO) / ICSP-1 (Mega)
• MOSI → Arduino Pin 11 (UNO) / ICSP-4 (Mega)
• SCK → Arduino Pin 13 (UNO) / ICSP-3 (Mega)
• CS → Arduino Pin 10 (veya başka bir dijital pin)

SD kart modülünü kullanmak için Arduino IDE'de SD kütüphanesini yüklemeniz gerekiyor. Bu kütüphane Arduino IDE ile birlikte gelir. SD kartınızın FAT16 veya FAT32 formatında olduğundan emin olun.

Modülün doğru çalıştığını test etmek için "SD > CardInfo" örnek kodunu kullanabilirsiniz. Bu kod, SD kart hakkında detaylı bilgileri seri monitörde gösterecektir. Ardından dosya okuma/yazma işlemleri için "SD > ReadWrite" örneğini inceleyebilirsiniz.

Uygulama Alanları

SD Kart Okuyucu Modülün kullanılabileceği çeşitli projeler ve uygulama alanları.

Veri Kayıt Sistemleri

• Çevre sensörü veri kaydediciler
• Sıcaklık ve nem kaydediciler
• GPS konum takip sistemleri
• Elektrik tüketim monitörleri
• Endüstriyel süreç parametreleri kaydı

Multimedya Projeleri

• DIY MP3 çalarlar
• Dijital fotoğraf çerçeveleri
• Ses efekti modülleri
• Oyun konsolları
• Görüntü ve video kayıt sistemleri

Bağımsız Sistemler

• Offline web sunucuları
• Konfigürasyon depolama sistemleri
• Backup sistemleri
• Firmware güncelleme araçları
• 3D yazıcı kontrol kartları

Proje Örnekleri

SD Kart Okuyucu Modül kullanılarak yapılabilecek detaylı proje örnekleri.

Çevre Veri Kaydedici

Arduino Nano, DHT22 sıcaklık/nem sensörü, BMP280 basınç sensörü, RTC modülü ve SD kart okuyucu kullanarak kapsamlı bir çevre veri kaydedici oluşturabilirsiniz. Sistem saatte bir sıcaklık, nem, basınç ve zaman damgasını CSV formatında SD karta kaydeder. RTC modülü sayesinde güç kesintilerinde bile doğru zaman bilgisi korunur. Düşük güç tüketimi için derin uyku modu kullanılabilir. Veri analizini kolaylaştırmak için Excel uyumlu CSV dosya formatı tercih edilebilir. Sistem, aylarca pil ile çalışabilir ve çevre çalışmaları, sera takibi veya ev ısı yalıtım performansı ölçümü için idealdir.

GPS Rota Kaydedici

Arduino Mega, GPS modülü, SD kart okuyucu ve LCD ekran kullanarak bir GPS rota kaydedici oluşturabilirsiniz. Sistem, düzenli aralıklarla GPS koordinatlarını, hızı, yüksekliği ve zaman bilgisini SD karta GPX formatında kaydeder. LCD ekran mevcut koordinatları, hızı ve kayıt süresini gösterir. GPX formatı sayesinde veriler Google Earth veya diğer harita yazılımlarında kolayca görselleştirilebilir. Sistem bisiklet, yürüyüş veya araba rotalarını kaydetmek için idealdir. Start/stop butonu ile kayıt kontrol edilebilir ve bir LED göstergesi aktif kayıt durumunu gösterir. Pil seviye göstergesi de eklenebilir.

RFID Giriş Takip Sistemi

Arduino UNO, RFID modülü, RTC modülü, SD kart okuyucu ve LED göstergeler kullanarak bir giriş takip sistemi tasarlayabilirsiniz. Sistem, tanımlı RFID kartlar okutulduğunda erişim izni verir ve tarih/saat bilgisi ile birlikte SD karta kaydeder. Yetkisiz kartlar için kırmızı LED yanar ve alarm sesi çıkarır. Yetkilendirme bilgileri SD kartta saklanır, böylece güç kesintisinde bile veriler korunur. Sistem, küçük işletmeler veya laboratuvarlar için basit bir giriş kontrol çözümü sunar. USB bağlantısı ile log kayıtları bilgisayara aktarılabilir ve Excel'de analiz edilebilir. LED ve buzzer ile kullanıcılara görsel ve işitsel geri bildirim sağlanır.

Sorun Giderme ve İpuçları

SD Kart Okuyucu Modül kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Kart Tanınmıyor: SD kartın doğru formatta (FAT16/32) olduğunu kontrol edin ve pinlerin doğru bağlandığından emin olun.
• Bağlantı Hataları: CS pininin doğru Arduino pinine bağlandığını ve kodda doğru tanımlandığını kontrol edin.
• Okuma/Yazma Hataları: SD kartın kilitli olmadığından emin olun ve farklı bir kart ile test edin.
• Yavaş Performans: Yüksek hızlı SD kartlar kullanın ve SPI hızını optimize edin.
• Güç Sorunları: Harici güç kaynağı kullanın, özellikle yüksek kapasiteli kartlarla çalışırken.

Performans İpuçları

• Büyük dosyalar için blok okuma/yazma fonksiyonlarını kullanın
• Dosyaları işlem sonrası kapatmayı unutmayın
• Veri kaybını önlemek için düzenli "flush" işlemi yapın
• SPI haberleşme hızını projenize göre ayarlayın
• Formatlanmış ve test edilmiş SD kartlar kullanın

Paket İçeriği

• 1x SD Kart Okuyucu Modül
• SD kart dahil değildir
