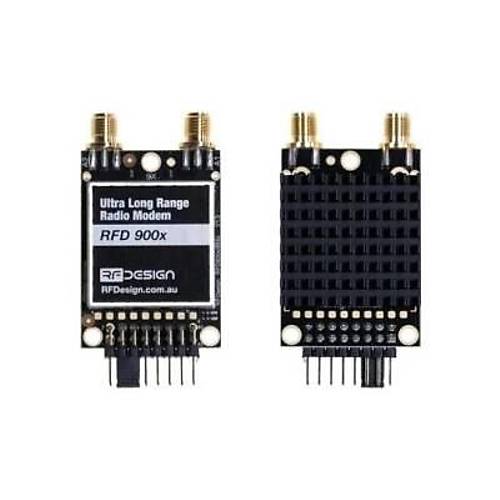

RFD900X Plus 915 Mhz Telemetri
RFD900X, 902-928MHz ISM bandında çalışan uzun menzilli bir veri telemetri modemidir. 1W iletim gücünde çalışan, 40km'nin üzerinde bir veri bağlantısını tutabilmektedir. APM 2.x ve Pixhawk ile uyumludur.
RFD900x, 902 – 928 MHz frekans bandını kapsayan yüksek performanslı 900MHz, ISM bant radyo modemidir. Sınıfının en iyisi radyo bağlantı performansı gerektiren uzun menzilli seri iletişim uygulamaları için tasarlanmıştır.
Özellikler:
- Antenlere ve GCS kurulumuna bağlı olarak >40km uzun menzil *80km, Edge Research laboratuvarları tarafından bir balon üzerinde, 57km Hindistan'da, Dipollerde gösterilmiştir.
- 2 x RP-SMA RF konektörü, çeşitlilik anahtarlı.
- 1 Watt (+30dBm) iletim gücü.
- Alçak geçiren filtre iletir.
- > 20dB Düşük gürültülü amplifikatör, yüksek IP3.
- RX SAW filtresi.
- Tüm G/Ç ESD korumalı ve filtrelenmiştir.
- Yeniden uygulanan SiK, uyumlu SiK bellenimi ile sahada yükseltilebilir, yapılandırması kolay.
- Küçük, hafif.
- Kanada ve ABD'de lisanssız kullanım
Arayüzler:
- RF : 2 x RP-SMA konektörü
- Seri: Mantık seviyesi TTL (+3.3v)
- Güç: +5v, ~800mA maksimum tepe (maksimum iletim gücünde)
- GPIO: 6 Genel amaçlı IO (Dijital, ADC, PWM özellikli).
Özellikler:
- Frekans Aralığı: 902 - 928 MHz (ABD)
- Çıkış Gücü: 1W (+30dBm), 1dB adımlarla kontrol edilebilir (+/- 1dB @=20dBm tipik)
- Hava Veri aktarım hızları: 12, 64, 125, 224 kbit/sn
- UART veri aktarım hızları: 9600, 19200, 38400, 57600, 115200, 400k, 921k baud (Kullanıcı tarafından seçilebilir, 57600 varsayılan)
- Çıkış Gücü: 1W (+30dBm)
- Alım Hassasiyeti: Düşük veri hızlarında >-114 dBm, yüksek veri hızları >-98dBm
- Boyut: 30 mm (geniş) x 57 mm (uzun) x 12,8 mm (kalın) - RF Kalkanı, Soğutucu ve konektör uçları dahil
- Ağırlık: 18g
- Montaj: 3 x M2.5 vida, 3 x başlık pimi lehim noktaları
- Güç Kaynağı: +5 V nominal, (+3,5 V min, +5.5 V maks), maksimum güçte ~800 mA tepe
- Sıcaklık Aralık: -40 ila +85 derece C

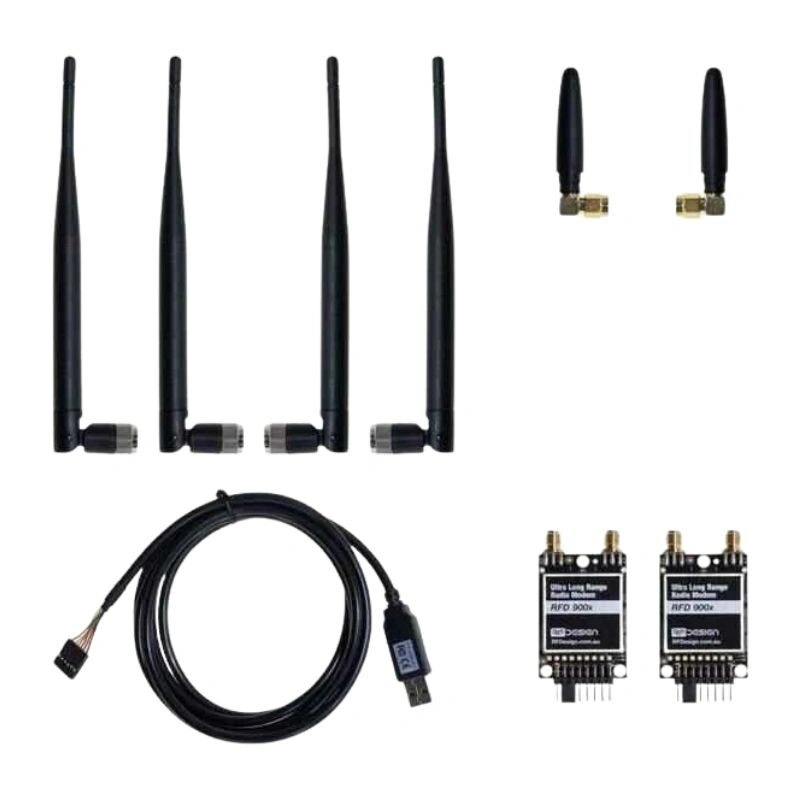

Paket İçeriği:
- 2x RFD900X modemler

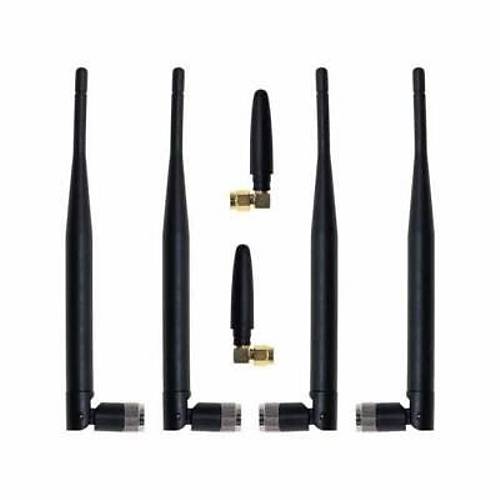

- 4x Hava ve yer istasyonları için 3dBi anten

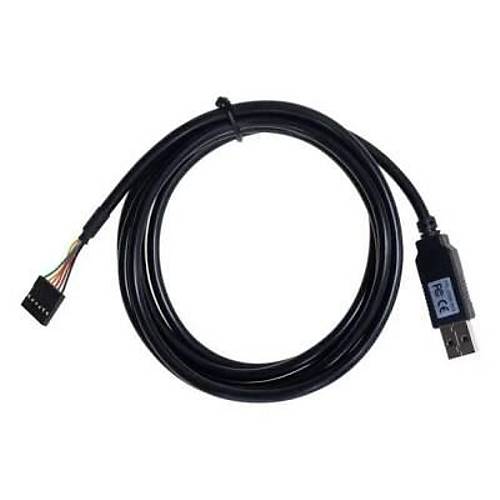

- 1x Yükseltme ve programlama için FTDI kablosu
- 1x Pixhawk - RFD900 + kablosu
- 1x APM - RFD900 + kablosu
- 3DR Mission Planner ile de tamamen uyumludur (Hope RF radyolarıyla aynı)
