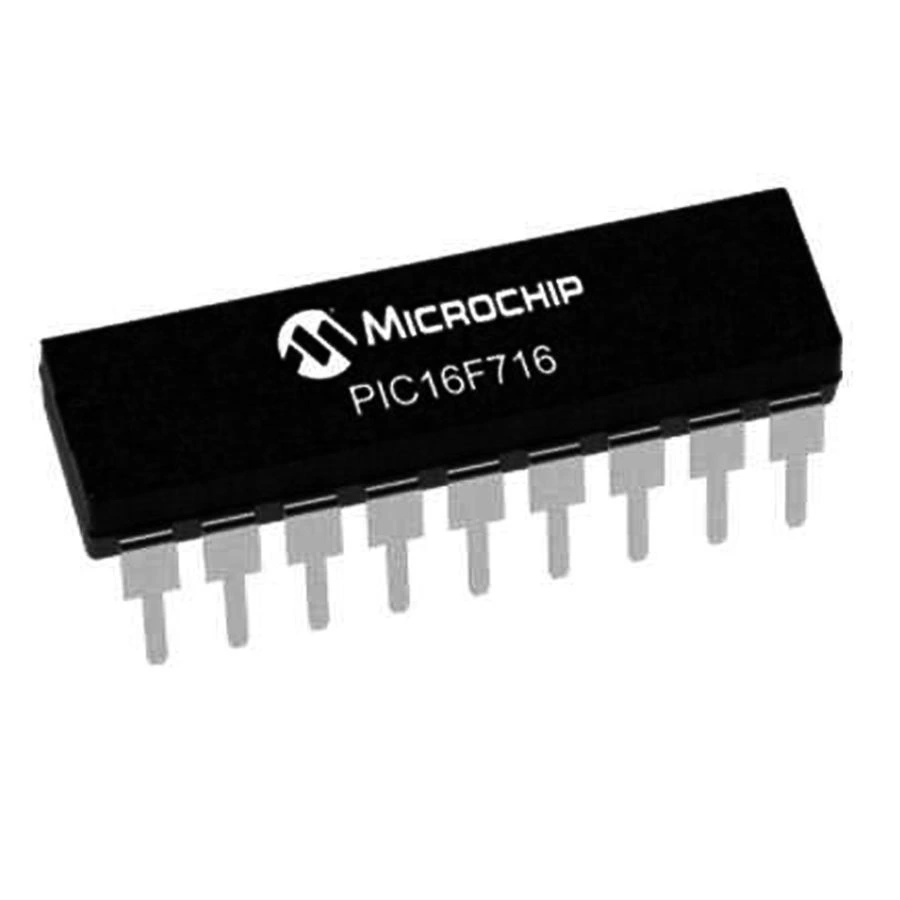

PIC16F716 I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici

PIC16F716-I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici

PIC16F716-I/P, Microchip firmasının kompakt yapıda ekonomik bir 8-bit mikrodenetleyicisidir. PDIP-18 paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile basit kontrol uygulamaları için ideal bir çözüm sunar.

2KB program belleği, 128 bayt RAM ve çift PWM modülü ile donatılan bu mikrodenetleyiciler, sınırlı pin sayısına sahip tasarımlarda bile güçlü kontrol imkanı sağlar.

13 I/O pini ile zengin bağlantı imkanı sunan PIC16F716-I/P, elektronik komponentler arasında Microchip PIC mikrodenetleyici ailesinin düşük maliyetli ve motor kontrolü odaklı bir üyesidir.

Teknik Özellikler

PIC16F716-I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F716-I/P
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 2 KB (2K x 14-bit kelime)
• RAM Belleği: 128 Bayt
• EEPROM Belleği: Yok
• I/O Pin Sayısı: 13
• ADC Kanalları: 5 (8-bit)
• PWM Kanalları: 2
• Seri Haberleşme: Yok (yazılımsal olarak implementasyon mümkün)
• Zamanlayıcı Modülleri: 2 (8-bit ve 16-bit)
• Capture/Compare/PWM Modülleri: 2
• Komparatörler: 1
• Kesme (Interrupt) Kaynakları: 6
• Çalışma Gerilimi: 3.0V - 5.5V
• Paket Tipi: PDIP-18 (Through-Hole)
• Pin Sayısı: 18
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Analog Modüller: ADC, komparatör
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~2.0mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 5V
• Programlama Döngüsü: 10,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

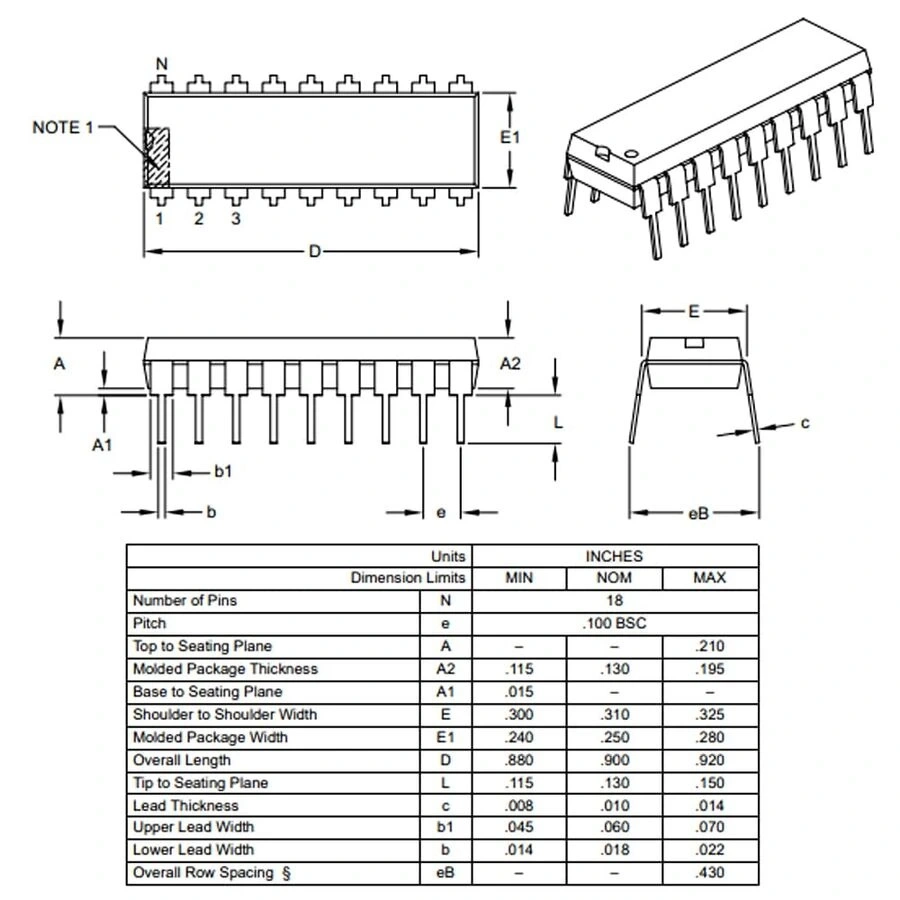

• Paket Boyutları: 22.81mm x 7.24mm x 3.3mm

Kullanım Alanları

PIC16F716-I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Motor Kontrol Uygulamaları

• DC motor hız kontrolü
• Fırçasız DC motor sürücüleri
• Step motor kontrol üniteleri
• Fan kontrol devreleri
• Basit robotik projeler

Aydınlatma Kontrolü

• LED parlaklık ayarlama
• PWM tabanlı dimmer devreleri
• RGB LED kontrol sistemleri
• Otomatik aydınlatma sistemleri
• Işık efekt üniteleri

Temel Otomasyon

• Basit sıcaklık kontrol sistemleri
• Zamanlayıcı kontrollü cihazlar
• Analog sensör okuma devreleri
• Pozisyon kontrol sistemleri
• Küçük elektrikli cihaz kontrolü

Avantajlar ve Özellikler

PIC16F716-I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Çift PWM Modülü: İki bağımsız PWM kanalı ile çift motor kontrolü
• Kompakt Paket: 18-pin PDIP tasarımı ile az yer kaplayan çözüm
• Ekonomik Tasarım: Maliyet odaklı projeler için uygun fiyatlı seçenek
• ADC Özellikleri: 5 kanal analog girişi ile sensör entegrasyonu
• Yüksek Programlama Döngüsü: 10,000 kez yeniden programlanabilme
• Breadboard Uyumlu: PDIP paketi ile kolay prototipleme
• Düşük Güç Tüketimi: Sleep modunda 1µA'dan az tüketim
• Geniş Voltaj Aralığı: 3.0V-5.5V arası çalışabilme esnekliği
• Endüstriyel Sıcaklık: -40°C ile +85°C arası dayanıklı çalışma
• ICSP Desteği: Devre üzerinde programlama imkanı

Programlama ve Geliştirme

PIC16F716-I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı
• MikroC PRO, HI-TECH C veya diğer PIC uyumlu C derleyicileri
• Breadboard ve bağlantı kabloları
• PDIP-18 soket (kolay çıkarıp takma için)
• Assembly dili için MPASM assembler
• ICSP (In-Circuit Serial Programming) bağlantısı
• 3.0V - 5.5V güç kaynağı
• Harici kristal (opsiyonel)

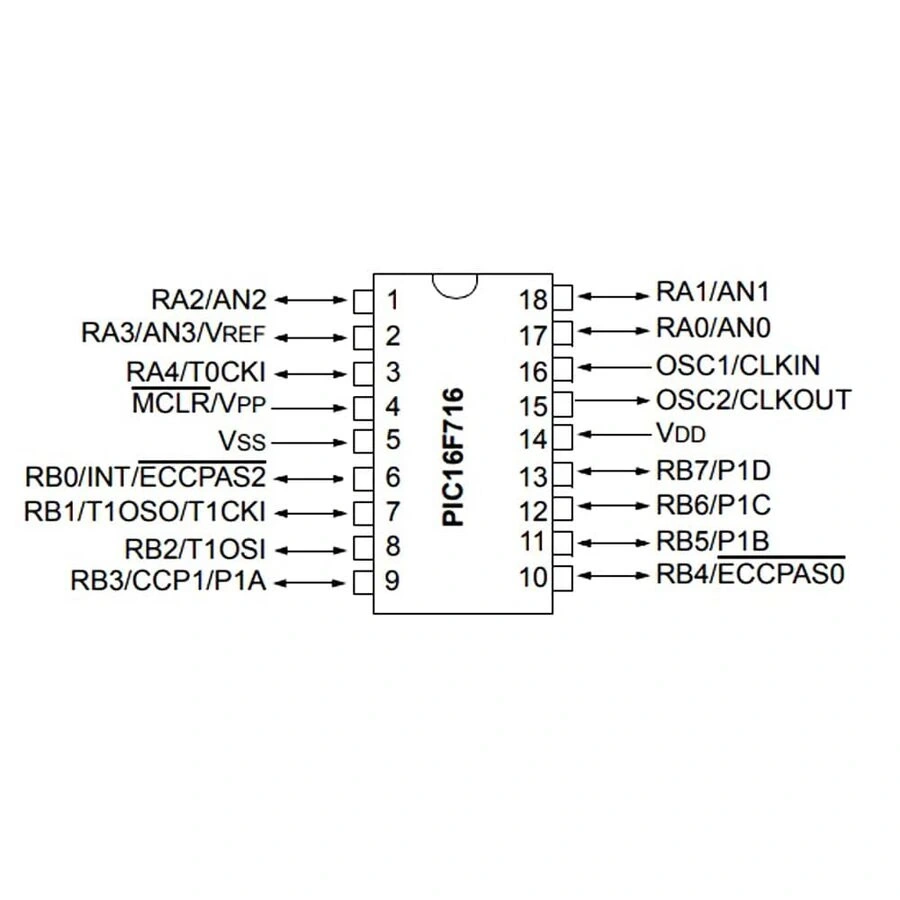

Önemli port fonksiyonları:

• PORTA (RA0-RA7): Dijital I/O, ADC, MCLR
• PORTB (RB0-RB7): Dijital I/O, interrupt, CCP1/CCP2
• VDD/VSS: Güç ve toprak bağlantıları
• MCLR/VPP: Reset ve programlama voltajı
• OSC1/OSC2: Harici osilatör bağlantısı
• AN0-AN4: Analog giriş kanalları
• CCP1/CCP2: Capture/Compare/PWM pinleri
• T0CKI: Timer0 harici saat girişi
• INT: Harici kesme girişi

Sorun Giderme ve İpuçları

PIC16F716-I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Bellek Sınırlaması: 2KB bellek için kod optimizasyonu yapın, makrolar kullanın, gereksiz değişkenlerden kaçının.
• Kalıcı Veri Sorunu: EEPROM olmadığından, harici 24LCxx serisi EEPROM entegresi ekleyin.
• Seri Haberleşme Eksikliği: Timer ile yazılımsal UART implementasyonu yapın.
• Programlama Hataları: ICSP bağlantılarını kontrol edin, PGD ve PGC hatlarına dikkat edin.
• PWM Frekans/Duty Çakışması: İki PWM kanalı ortak zamanlayıcı kullanır, frekans değişince her iki kanal etkilenir.

Verimli Kullanım İpuçları

• Daha verimli kod için assembly dili veya optimize edilmiş C kullanın
• Tek fonksiyonlu uygulamalarda main() döngüsündeki işlemleri azaltın
• İki PWM kanalını motor veya LED kontrolü için etkin kullanın
• ADC kullanırken analog pin yapılandırmasını doğru ayarlayın
• Düşük güç için sleep moduna geçiş stratejileri oluşturun
• Pin kısıtlaması için port çoğullama teknikleri uygulayın

Paket İçeriği

• PIC16F716-I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici
