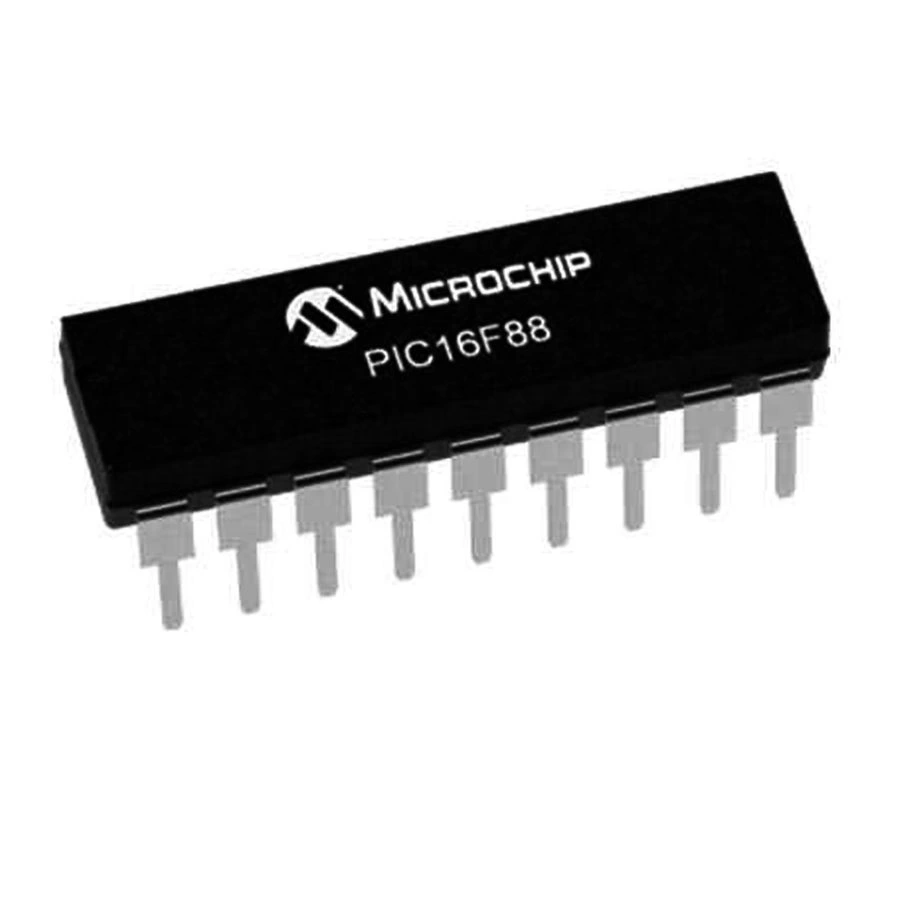

PIC16F88 I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici

PIC16F88-I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici

PIC16F88-I/P, Microchip firmasının kompakt ve güçlü 8-bit mikrodenetleyicisidir. PDIP-18 paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile çeşitli uygulamalar için ideal bir çözüm sunar.

7KB program belleği, 368 bayt RAM ve 256 bayt EEPROM ile donatılan bu mikrodenetleyiciler, kompakt yapısıyla yüksek performans sağlar.

16 I/O pini ile zengin bağlantı imkanı sunan PIC16F88-I/P, elektronik komponentler arasında Microchip PIC mikrodenetleyici ailesinin popüler ve çok yönlü bir üyesidir.

Teknik Özellikler

PIC16F88-I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F88-I/P
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 7 KB (4K x 14-bit kelime)
• RAM Belleği: 368 Bayt
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 16
• ADC Kanalları: 7 (10-bit)
• PWM Kanalları: 1
• Seri Haberleşme: 1 x USART, 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Capture/Compare/PWM Modülü: 1
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 10
• Çalışma Gerilimi: 2.0V - 5.5V
• Paket Tipi: PDIP-18 (Through-Hole)
• Pin Sayısı: 18
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Dahili Osilatör: 8 MHz (dahili kalibrasyon ile)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Analog Modüller: ADC, komparatör, gerilim referansı
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~1.8mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 5V
• Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

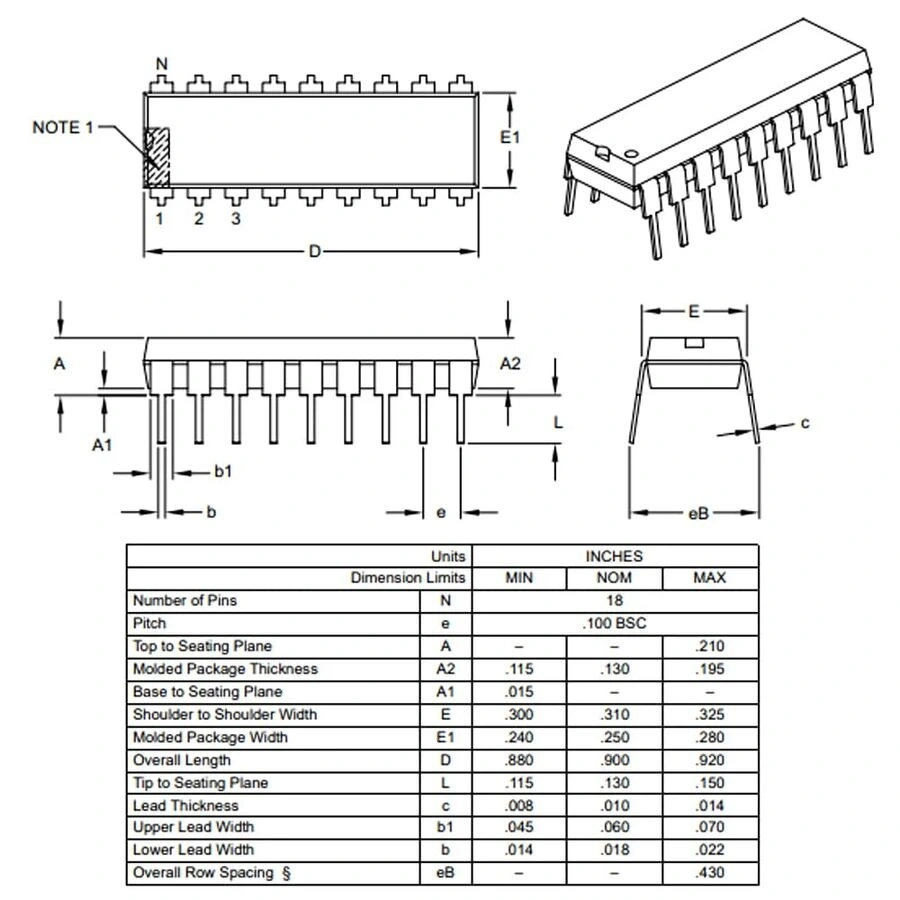

• Paket Boyutları: 22.81mm x 7.24mm x 3.3mm

Kullanım Alanları

PIC16F88-I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Hobi ve Eğitim

• Elektronik öğrenme kartları
• Breadboard projeleri
• Robot kontrol sistemleri
• DIY elektronik uygulamaları
• Mikrodenetleyici programlama eğitimi

Sensör Uygulamaları

• Sıcaklık ölçüm sistemleri
• Nem ve basınç monitörleri
• Işık algılama devreleri
• Hareket sensörleri
• Sensör veri toplama modülleri

Kontrol Sistemleri

• Motor hız kontrolleri
• Aydınlatma otomasyonu
• Zamanlayıcı kontrollü cihazlar
• Küçük ölçekli PLC alternatifleri
• Akıllı ev modülleri

Avantajlar ve Özellikler

PIC16F88-I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Kompakt Boyut: 18-pin PDIP paketi ile alan tasarrufu sağlayan tasarım
• Dahili Osilatör: Harici kristal gerektirmeyen 8 MHz dahili saat
• EEPROM Belleği: 256 bayt kalıcı veri saklama kapasitesi
• Çoklu Haberleşme: USART, SPI ve I²C protokolleri ile geniş entegrasyon
• Yüksek Flash Ömrü: 100,000 yazma döngüsü ile uzun süreli kullanım
• Düşük Güç Tüketimi: Sleep modunda 1µA'dan az tüketim
• Geniş Voltaj Aralığı: 2.0V - 5.5V arası çalışabilme esnekliği
• Endüstriyel Sıcaklık: -40°C ile +85°C arası güvenilir çalışma
• Breadboard Uyumlu: PDIP paketi ile kolay prototipleme
• Zengin Analog Özellikler: 7 kanal 10-bit ADC ve çift komparatör

Programlama ve Geliştirme

PIC16F88-I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı
• MPLAB Code Configurator (MCC) grafik arayüzü
• Breadboard ve bağlantı kabloları
• DIP-18 soket (kolay çıkarıp takma için)
• MikroC PRO, HI-TECH C veya diğer PIC uyumlu C derleyicileri
• Assembly dili için MPASM assembler
• ICSP (In-Circuit Serial Programming) bağlantısı
• 2.0V - 5.5V güç kaynağı

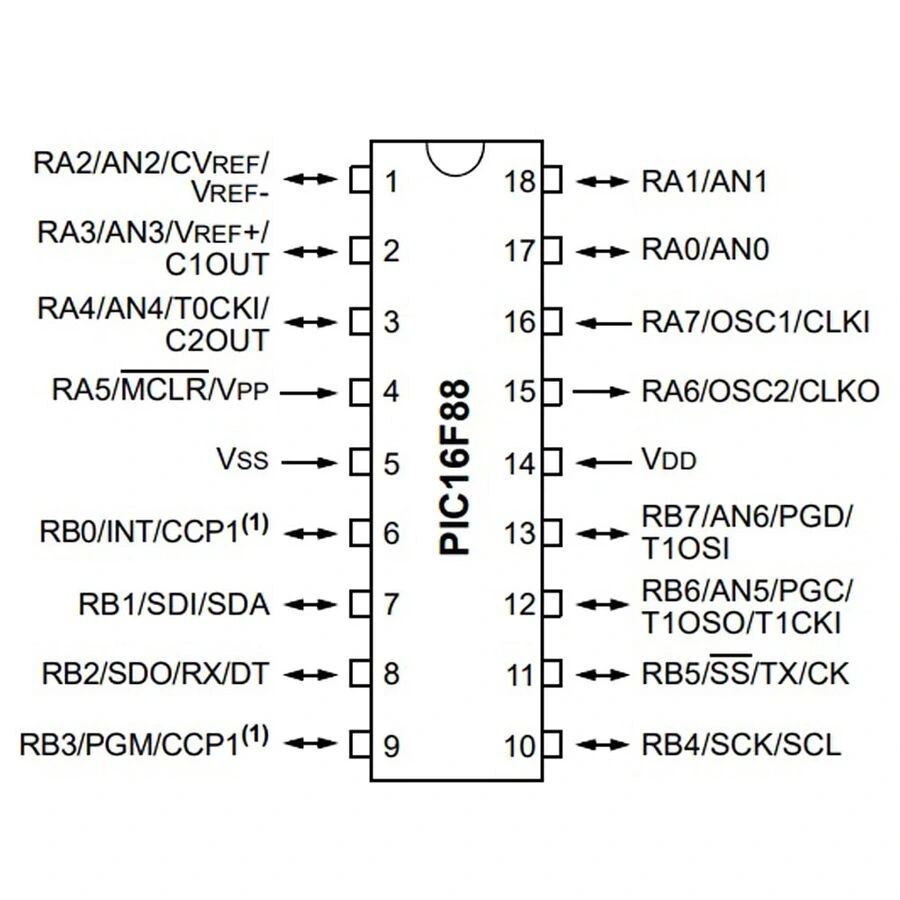

Önemli port fonksiyonları:

• PORTA (RA0-RA7): Dijital I/O, ADC, MCLR, Vref
• PORTB (RB0-RB7): Dijital I/O, ADC, USART, SPI, I²C, interrupt-on-change, PGC/PGD
• VDD/VSS: Güç ve toprak bağlantıları
• MCLR/VPP: Reset ve programlama voltajı
• OSC1/OSC2: Harici osilatör bağlantısı
• AN0-AN6: Analog giriş kanalları
• TX/RX: USART seri haberleşme
• SCL/SDA: I²C haberleşme
• SDO/SDI/SCK: SPI haberleşme
• CCP1: Capture/Compare/PWM pini

Sorun Giderme ve İpuçları

PIC16F88-I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hataları: ICSP bağlantılarını kontrol edin, MCLR pininde pull-up direnci kullanın.
• Osilatör Sorunları: Konfigürasyon bitlerinde doğru osilatör tipini seçin, dahili osilatör için kalibrasyon değerlerini koruyun.
• I/O Pin Çakışmaları: Çoklu fonksiyonlu pinlerin konfigürasyonunu doğrulayın, özellikle analog/dijital ayarları.
• ADC Okuma Hataları: Acquisition time ayarlayın, A/D dönüştürücü için referans voltajını kontrol edin.
• Haberleşme Problemleri: USART, SPI, I²C pinlerinin başka fonksiyonlarla çakışmadığından emin olun.

Verimli Kullanım İpuçları

• Dahili 8 MHz osilatörü çoğu uygulama için harici kristal yerine kullanın
• Güç tüketimini azaltmak için CPU hızını OSCCON kaydı ile dinamik olarak değiştirin
• Pil ile çalışan uygulamalarda Sleep modunu etkin kullanın
• EEPROM yazma işlemlerini optimize edin, her yazma öncesi mevcut değeri kontrol edin
• Dijital gürültüden korunmak için analog pinlere yakın bypass kapasitörleri yerleştirin
• 18 pinin sınırlı sayıda olduğunu göz önünde bulundurarak pin paylaşımını optimize edin

Paket İçeriği

• PIC16F88-I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici
