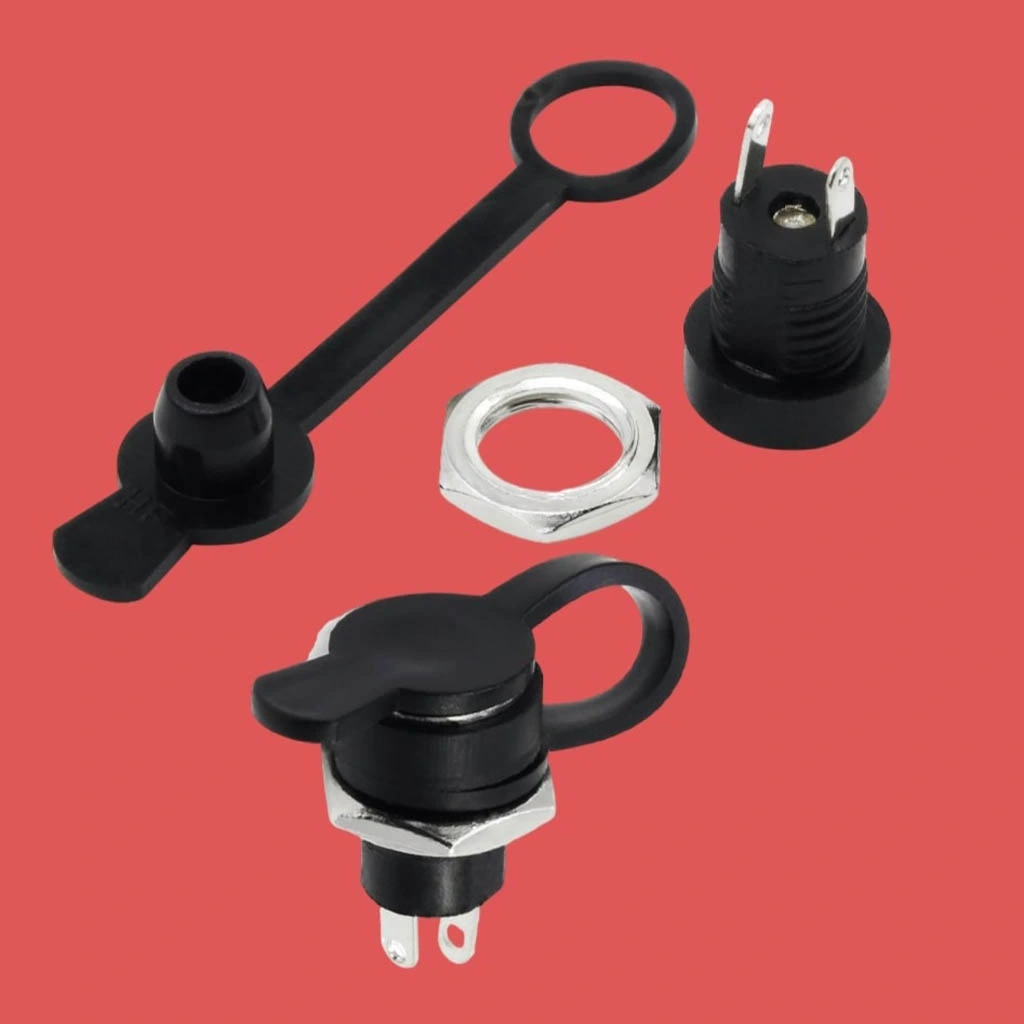

IC-258B 2.1mm DC Somunlu Korumalı Jak 8mm

IC-258B 2.1mm DC Somunlu Korumalı Jak 8mm

IC-258B, elektronik projelerde güvenilir güç bağlantısı sağlayan 2.1mm çaplı DC güç jakıdır. Panel montajı için tasarlanmış somunlu ve korumalı yapısı ile endüstriyel uygulamalarda sağlam bir bağlantı sağlar. 8mm gövde uzunluğu ile çeşitli kalınlıktaki panellere monte edilebilir.

Metal gövdesi ve güçlendirilmiş yapısı sayesinde uzun ömürlü kullanım sunar. Elektronik komponentler arasında yer alan bu DC jak, güç adaptörleri ve harici güç kaynakları için standart bir bağlantı noktası oluşturur.

Somunlu sabitleme sistemi sayesinde panele sıkıca monte edilebilir ve titreşimli ortamlarda bile sağlam kalır. Konnektör ailesinin temel bir üyesi olan bu güç jakı, profesyonel cihazlardan hobi projelerine kadar geniş bir kullanım alanı sunar. USB konnektör gibi diğer bağlantı çözümleriyle birlikte cihazlarınızın bağlantı ihtiyaçlarını tamamlar.

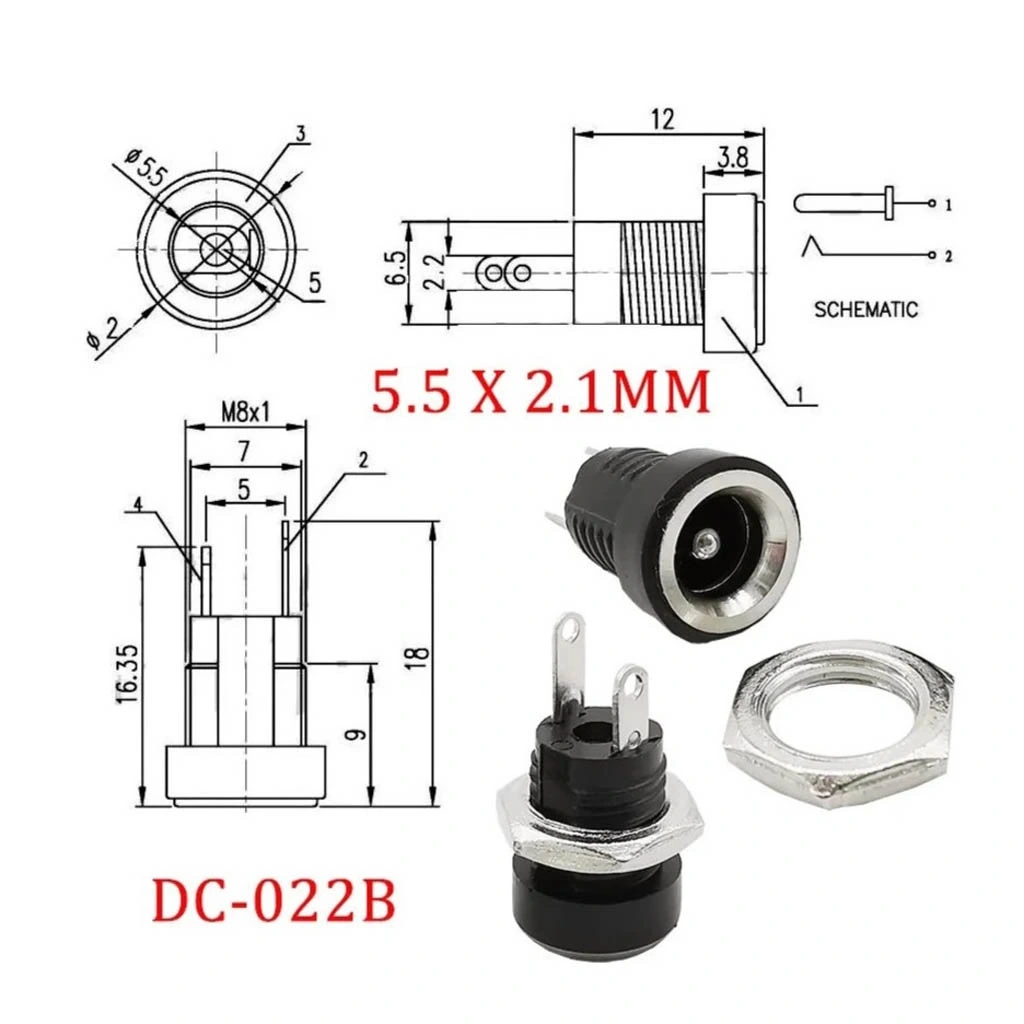

Teknik Özellikler

IC-258B 2.1mm DC Somunlu Korumalı Jak 8mm ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: DC güç jakı
• İç Çap: 2.1mm

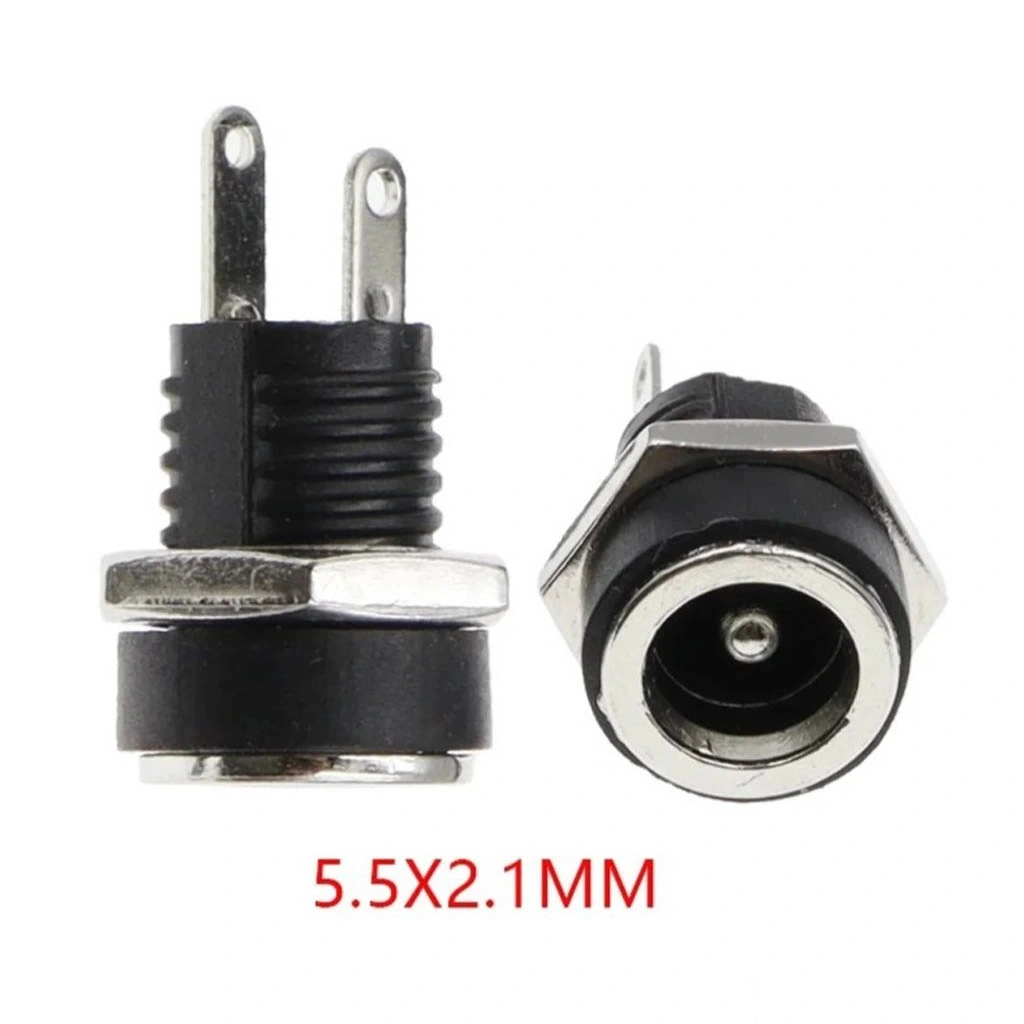

• Dış Çap: 5.5mm

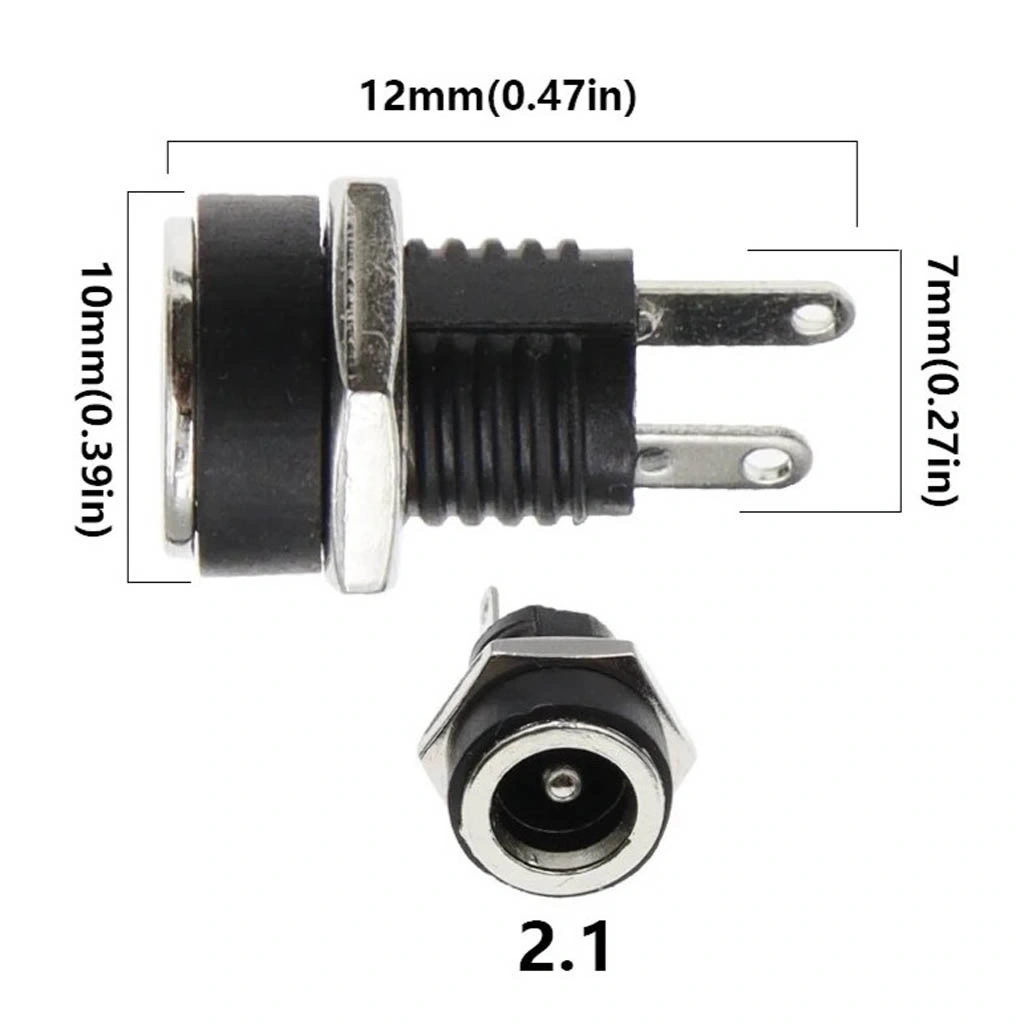

• Gövde Uzunluğu: 8mm
• Montaj Tipi: Panel montaj, somunlu
• Montaj Delik Çapı: 8.0mm
• Terminal Tipi: Lehim bağlantılı
• Akım Kapasitesi: 5A (maks,)
• Voltaj Dayanımı: 24V DC
• Kontak Direnci: 30mΩ (maks)
• İzolasyon Direnci: 100MΩ (min)
• Takma/Çıkarma Ömrü: >5000 çevrim
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Gövde Malzemesi: Nikel kaplı pirinç
• Kontaklar: Gümüş kaplı bakır alaşım
• İzolatör Malzemesi: PBT (Polibutilen tereftalat)
• Terminal Sayısı: 3 (İç iletken, dış iletken, switch kontağı)
• Switch Tipi: Normalde kapalı (NC)
• Koruma: Korumalı yapı
• RoHS Uyumluluğu: Evet

Kullanım Alanları

IC-258B 2.1mm DC Somunlu Korumalı Jak 8mm'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Uygulamalar

• Kontrol panelleri
• Endüstriyel ekipmanlar
• Test ve ölçüm cihazları
• PLC sistemleri
• Otomasyon ekipmanları

Tüketici Elektroniği

• Ses cihazları
• CCTV kamera sistemleri
• LED aydınlatma kontrol üniteleri
• Hobi elektronik projeleri
• Arduino/Raspberry Pi projeleri

Güç Dağıtım Sistemleri

• Adaptör bağlantı noktaları
• Harici güç kaynağı girişleri
• Yedek güç sistemleri
• Şarj cihazı bağlantıları
• Güç dağıtım kutuları

Avantajlar ve Özellikler

IC-258B 2.1mm DC Somunlu Korumalı Jak 8mm'in sağladığı avantajlar ve öne çıkan özellikleri.

• Somunlu Sabitleme: Sağlam panel montajı
• Korumalı Yapı: EMI/RFI koruması
• 3 Terminal: Switch fonksiyonu ile ek kontrol imkanı
• Standart Boyut: Yaygın 2.1mm x 5.5mm fiş uyumluluğu
• Metal Gövde: Dayanıklı yapı ve uzun ömür
• Yüksek Akım Kapasitesi: 5A'e kadar akım taşıma
• Geniş Sıcaklık Aralığı: Zorlu koşullarda çalışabilme
• Kaliteli Kontaklar: Gümüş kaplama ile düşük kontak direnci
• Uzun Çevrim Ömrü: 5000+ takma/çıkarma dayanımı
• Evrensel Kullanım: Endüstriyel standarta uygun tasarım

Montaj ve Bağlantı

IC-258B 2.1mm DC Somunlu Korumalı Jak 8mm'in montajı ve bağlantısı hakkında bilgiler.

Panel Montaj Adımları:

• Panelde 8.0mm çapında delik açın
• Jakı ön taraftan yerleştirin
• Arka taraftan somunu takın ve sıkın
• Aşırı sıkmadan, jak gövdesinin zarar görmemesine dikkat edin
• Gerekliyse panel ile jak arasına conta yerleştirin

Terminal Bağlantıları:

• İç İletken (Center Pin): Genellikle pozitif (+) bağlantı
• Dış İletken (Barrel): Genellikle negatif (-) bağlantı
• Switch Kontağı: Fiş takılıyken açık, takılı değilken kapalı (NC)
• Lehim yaparken kontaktları aşırı ısıtmamaya dikkat edin
• Kontakları mekanik zorlamaya maruz bırakmayın

Kablolama İpuçları:

• Akım değerine uygun kesitte kablo kullanın (min. 22 AWG önerilir)
• Kabloları lehimlemeden önce kalaylayın
• Lehimleme sonrası soğutma için yeterli süre bekleyin
• Lehim bağlantılarını ısı ile daralan makaron ile izole edin
• Titreşimli ortamlarda kablo bağlantılarını mekanik olarak destekleyin

Sorun Giderme ve İpuçları

IC-258B 2.1mm DC Somunlu Korumalı Jak 8mm kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Gevşek Bağlantı: Somunu uygun sıkılıkta ayarlayın
• Kesintili Güç: Lehim bağlantılarını kontrol edin
• Switch Fonksiyonu Çalışmıyor: Switch kontağının lehim bağlantısını kontrol edin
• Isınma Sorunu: Akım kapasitesinin aşılmadığından emin olun
• Fiş Oturmama Sorunu: Jak ve fiş boyutlarının uyumlu olduğunu kontrol edin

Bakım İpuçları

• Periyodik olarak somun sıkılığını kontrol edin
• Kontaklarda oksitlenme olup olmadığını izleyin
• Uzun süre kullanılmayan cihazlarda kontak temizliği yapın
• Yüksek nemli ortamlarda koruyucu sprey uygulayın
• Toz birikintilerini kuru, basınçlı hava ile temizleyin

Güç Sistemi İpuçları

• Polarite işaretlemesini cihaz üzerinde belirtin (iç iletken + veya -)
• Kısa devre koruması için sigorta kullanın
• Ters polarite koruması için diyot devresi ekleyin
• Switch kontağını yedek güç kaynağı geçişi için kullanabilirsiniz
• Voltaj değişimlerini önlemek için regülatör devresi ekleyin

Paket İçeriği

• IC-258B 2.1mm DC Somunlu Korumalı Jak 8mm
