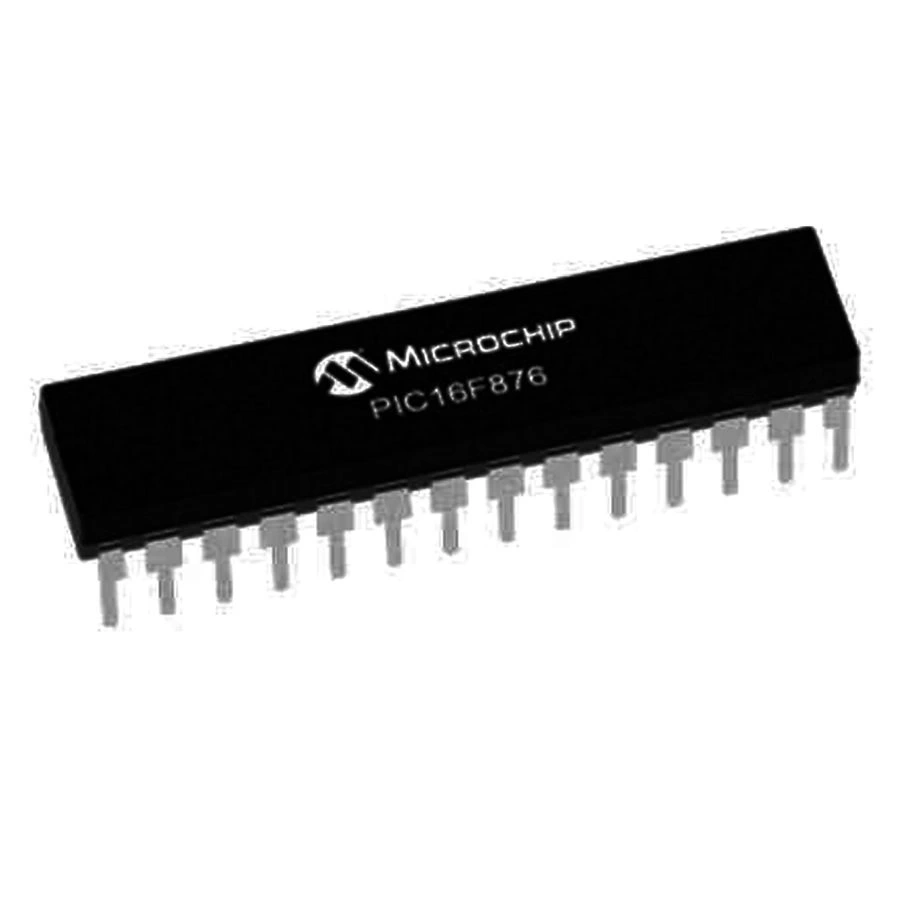

PIC16F876 04/SP SPDIP-28 8-Bit 4 MHz Mikrodenetleyici

PIC16F876-04/SP SPDIP-28 8-Bit 4 MHz Mikrodenetleyici

PIC16F876-04/SP, Microchip tarafından üretilen çok yönlü ve güvenilir bir 8-bit mikrodenetleyicidir. 4 MHz çalışma frekansıyla çeşitli elektronik projelerde kullanılabilen bu SPDIP-28 paketindeki işlemci, gelişmiş özellikleri ve geniş bellek kapasitesi ile öne çıkar.

8K Flash program belleği, 368 bayt RAM ve 256 bayt EEPROM veri belleğine sahip olan bu Microchip PIC mikrodenetleyici, endüstriyel kontrol, veri toplama ve otomasyon projelerinde güvenilir çözümler sunar.

Üç adet I/O portu, A/D dönüştürücü ve çeşitli iletişim modülleri içeren bu elektronik komponentler kategorisindeki mikrodenetleyiciler arasında sıklıkla tercih edilen bir üründür.

Teknik Özellikler

PIC16F876-04/SP 8-Bit 4 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F876-04/SP
• İşlemci Mimarisi: 8-Bit
• Maksimum Çalışma Frekansı: 4 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 8K x 14 bit (14 kB)
• RAM Belleği: 368 bayt
• EEPROM Veri Belleği: 256 bayt
• I/O Portu Sayısı: 3 (A, B, C)
• Toplam I/O Pin Sayısı: 22
• Zamanlayıcı Modülleri: 3 (Timer0, Timer1, Timer2)
• PWM Kanalları: 2
• A/D Dönüştürücü: 10-bit, 5 kanal
• Seri Haberleşme: USART, SPI, I²C
• Kesme (Interrupt) Kaynakları: 13
• Çalışma Gerilimi: 4.0V - 5.5V

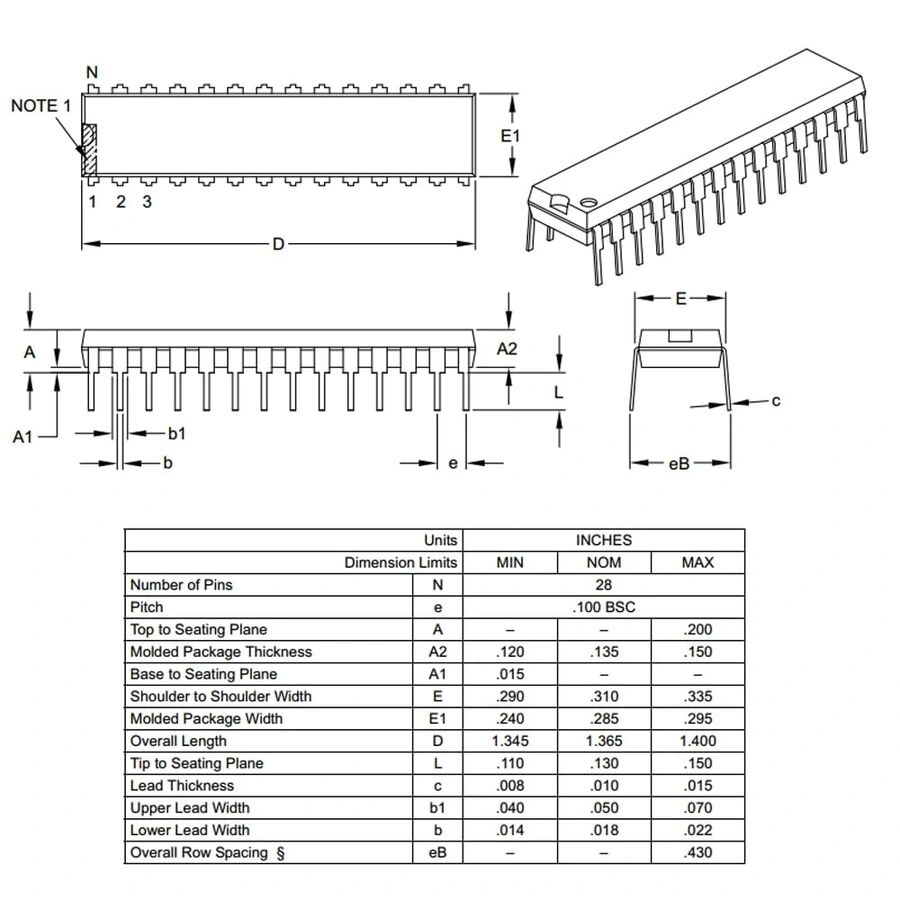

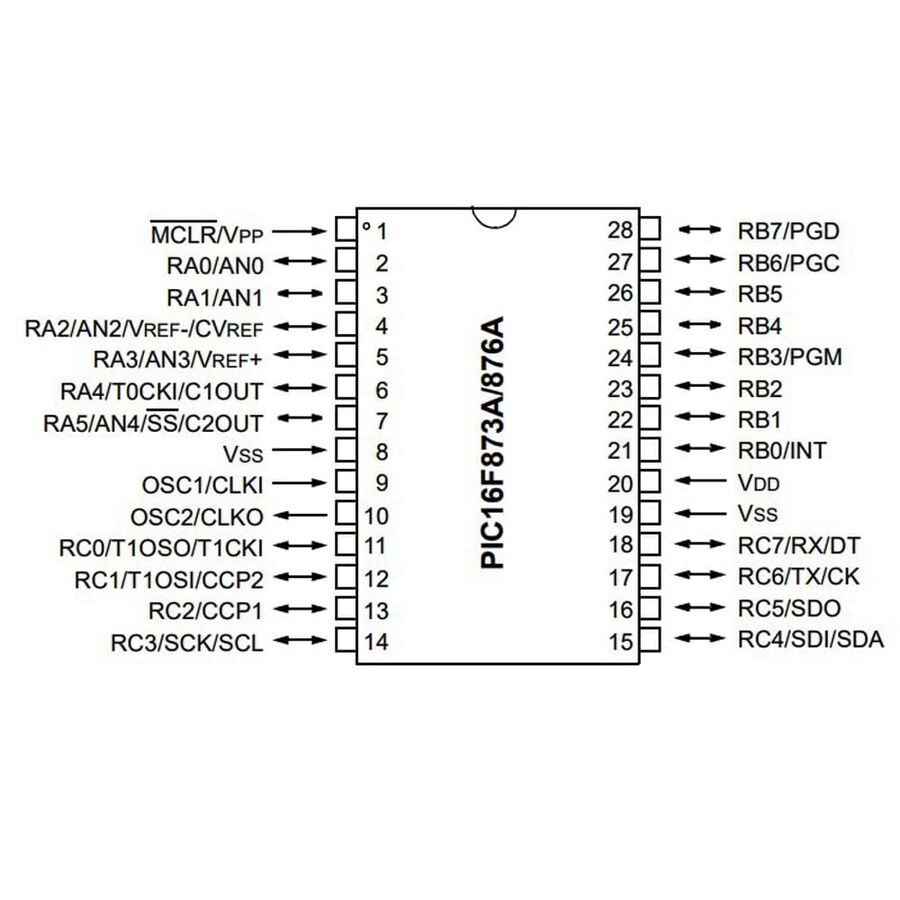

• Paket Tipi: SPDIP-28
• Pin Sayısı: 28
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Komparatör Modülü: 2 kanal
• Capture/Compare/PWM Modülü: Var
• Paralel Slave Port (PSP): Yok
• Brown-out Reset: Var
• Watchdog Timer: Var
• In-Circuit Serial Programming: Var
• In-Circuit Debugging: Var
• Osilatör Tipleri: LP, XT, HS, RC
• Komut Seti: 35 komut
• RoHS Uyumluluğu: Evet

Kullanım Alanları

PIC16F876-04/SP 8-Bit 4 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol

• Motor kontrol sistemleri
• Sıcaklık ve nem kontrol üniteleri
• Basit PLC uygulamaları
• Sensör veri işleme sistemleri
• Enerji yönetim sistemleri

Tüketici Elektroniği

• Akıllı ev otomasyon projeleri
• Kumanda sistemleri
• LCD panel kontrol uygulamaları
• Küçük ev aletleri kontrolü
• Taşınabilir elektronik cihazlar

Eğitim ve Hobi Projeleri

• Robot projeleri
• Dijital termometre ve saat uygulamaları
• LED kontrol sistemleri
• Temel haberleşme projeleri
• Deneysel elektronik geliştirme kartları

Avantajlar ve Özellikler

PIC16F876-04/SP 8-Bit 4 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Geniş I/O Kapasitesi: 22 I/O pini ile çeşitli cihazları kontrol edebilme
• Çok Yönlü Haberleşme: USART, SPI, I²C protokolleri ile farklı cihazlarla iletişim
• Analog Giriş İmkanı: 5 kanallı A/D dönüştürücü ile sensör verilerini okuyabilme
• Kalıcı Veri Depolama: 256 bayt EEPROM ile elektrik kesintilerinde veri koruması
• Düşük Güç Tüketimi: Enerji verimli tasarım ile pil ömrünü uzatma
• PWM Çıkışları: Motor hız kontrolü ve sinyal üretimi için PWM modülleri
• Kolay Programlanabilirlik: In-Circuit Serial Programming desteği
• Esnek Osilatör Seçenekleri: Uygulama ihtiyacına göre farklı osilatör tipleri
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası çalışma kapasitesi
• Geniş Çalışma Gerilimi: 4.0V - 5.5V arası esnek çalışma voltajı

Programlama ve Geliştirme

PIC16F876-04/SP 8-Bit 4 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE veya MPLAB IDE geliştirme ortamı
• XC8 C derleyicisi veya MPASM Assembly derleyicisi
• PICkit, ICD veya benzer bir PIC programlayıcı
• Breadboard ve devre elemanları için bağlantı kabloları
• 5V güç kaynağı veya regülatör devresi

Geliştirme süreci adımları:

• IDE üzerinde yeni proje oluşturun ve PIC16F876 cihazını seçin
• C veya Assembly dilinde proje kodlarını yazın
• Projeyi derleyin ve hata kontrolü yapın
• Programlayıcıyı bilgisayara ve PIC16F876'ya bağlayın
• Derlenmiş kodu mikrodenetleyiciye yükleyin
• Devrenizin doğru çalıştığından emin olun ve gerekirse hata ayıklayın

Sorun Giderme ve İpuçları

PIC16F876-04/SP 8-Bit 4 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hatası: MCLR pinin bağlantısını kontrol edin, pull-up direnci gerekebilir.
• Doğru Çalışmayan Osilatör: Kristal ve kapasitör değerlerini kontrol edin, PCB düzenine dikkat edin.
• A/D Dönüştürücü Sorunları: ADCON0 ve ADCON1 kaydedicileri doğru yapılandırıldığından emin olun.
• I/O Portu Çalışmıyor: TRIS kaydedicilerinin doğru ayarlandığından emin olun.
• Haberleşme Problemleri: Baud hızı ayarlarını ve hat bağlantılarını kontrol edin.

Verimli Kullanım İpuçları

• Çalışma frekansı düşük olduğu için zaman kritik uygulamalarda optimizasyon yapın
• İşlem yapmadığınız zamanlarda güç tasarrufu modlarını kullanın
• İş parçacıklarını mümkün olduğunca kesme (interrupt) rutinlerine taşıyın
• 8K program bellek sınırlamasını aşmamak için kod optimizasyonu yapın
• Analog girişleri kullanırken referans voltajını doğru ayarlayın
• I/O pinleri için bypass kapasitörleri kullanarak gürültü etkisini azaltın

Paket İçeriği

• PIC16F876-04/SP SPDIP-28 8-Bit 4 MHz Mikrodenetleyici
