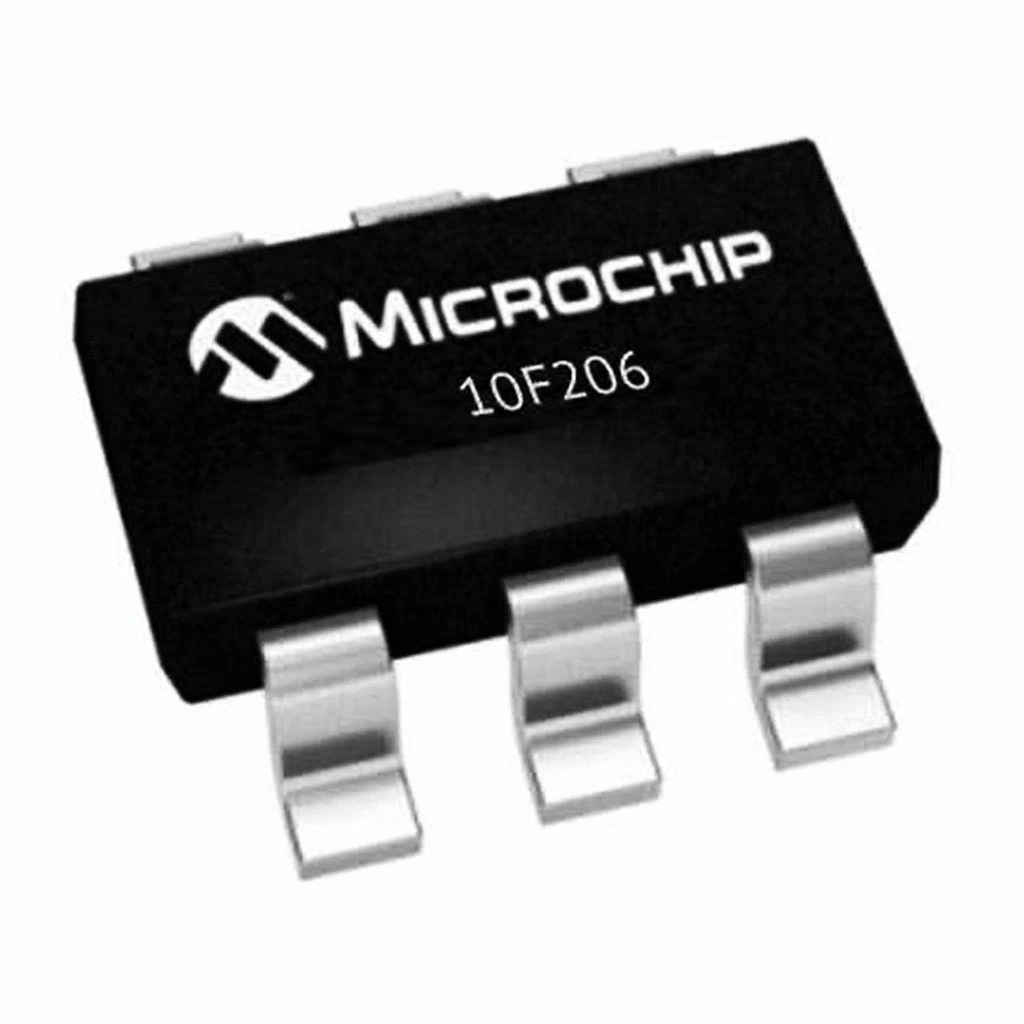

PIC10F206T I/OT SMD SOT-23 8-Bit 4MHz Mikrodenetleyici

PIC10F206T-I/OT SMD SOT-23 8-Bit 4MHz Mikrodenetleyici

PIC10F206T-I/OT, Microchip'in ultra minyatür 8-bit işlemci ailesine ait yüzey montaj formunda bir mikrodenetleyicidir. SOT-23 paketinde 4MHz frekansında çalışan bu entegre, son derece küçük boyutlu uygulamalar için ideal çözümdür.

512 kelime program belleği ile donatılan mikrodenetleyiciler arasında, minimal alan gerektiren yüzey montaj çözümler için mükemmel bir seçimdir.

Dahili osilatör ve güç açma zamanlayıcısı içeren bu elektronik komponent, 6 pinlik SOT-23 paketiyle elektronik endüstrisinin en kompakt mikrodenetleyicilerinden biridir.

Sadece 3 I/O pini olmasına rağmen etkili işlevsellik sunan Microchip PIC mikrodenetleyici, alan ve maliyet kısıtlamalı projeler için tüm temel gereksinimleri karşılar.

Teknik Özellikler

PIC10F206T-I/OT SMD SOT-23 8-Bit 4MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC10F
• Model: PIC10F206T-I/OT
• İşlemci Mimarisi: 8-Bit RISC (Baseline)
• Maksimum Çalışma Frekansı: 4 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 512 kelime
• RAM Belleği: 24 Bayt
• EEPROM Belleği: Yok
• I/O Pin Sayısı: 3
• ADC Kanalları: Yok
• Zamanlayıcılar: 1 (8-bit TMR0)
• PWM Modülleri: Yok
• Komparatörler: Yok
• Dahili Osilatör: 4MHz
• Kesme (Interrupt) Kaynakları: 2
• Watchdog Timer: Var
• Çalışma Gerilimi: 2.0V - 5.5V
• Paket Tipi: SOT-23-6 (Surface Mount)
• Pin Sayısı: 6
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Brown-out Reset: Var
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~700µA @ 4MHz, 2.0V
• Güç Tüketimi (Sleep): <1µA @ 2.0V
• Flash Programlama Döngüsü: 100,000 yazma/silme
• RoHS Uyumluluğu: Evet

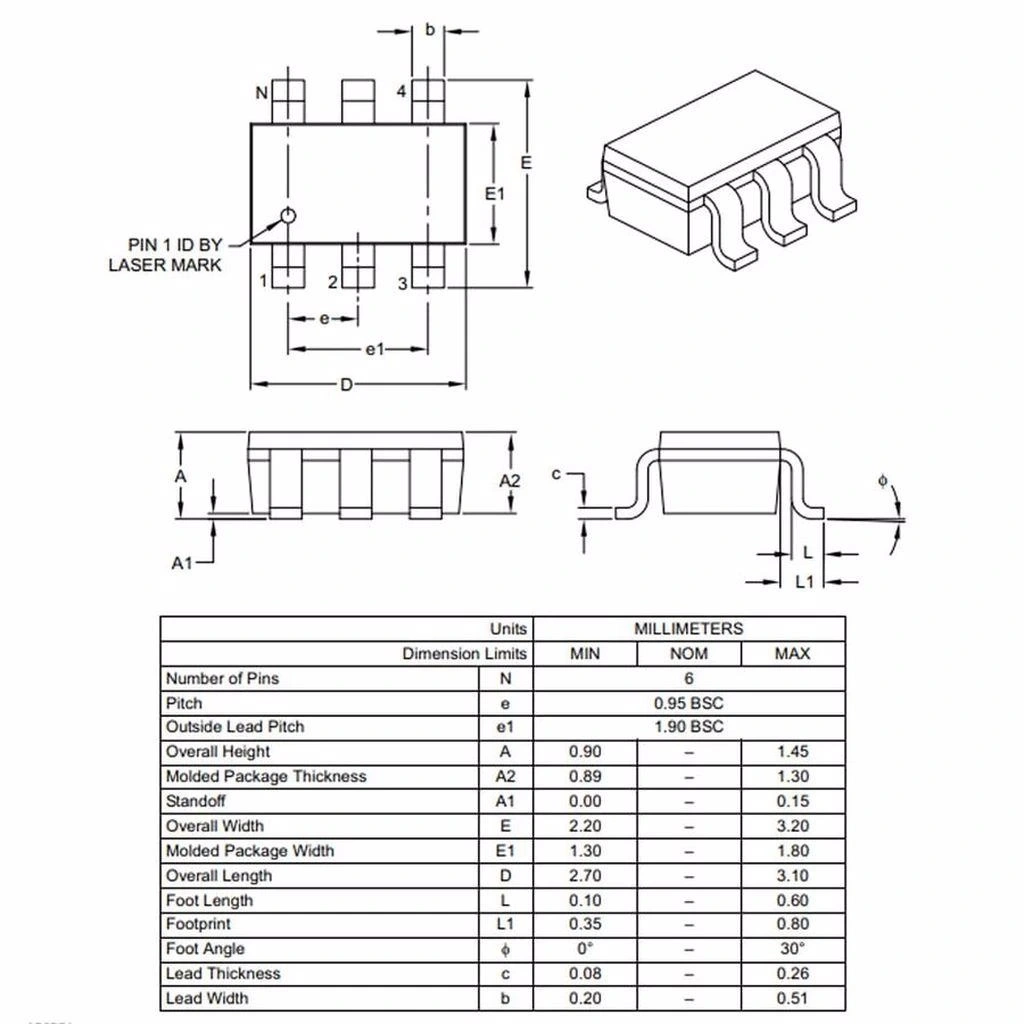

• Paket Boyutları: Yaklaşık 3mm x 3mm x 1mm
• Komut Seti: 33 Komut
• Baseline PIC Core: Var
• Endüstri Standardı SOT-23: Otomatik montaj uyumlu

Kullanım Alanları

PIC10F206T-I/OT SMD SOT-23 8-Bit 4MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Minyatür Elektronik Uygulamaları

• Taşınabilir cihaz kontrolleri
• Akıllı anahtarlar
• Pil yönetim sistemleri
• Ultra kompakt sensör arayüzleri
• Minyatür zamanlayıcılar

Yüksek Hacimli Üretim Projeleri

• Tek fonksiyonlu elektronik ürünler
• Akıllı pasif komponentler
• Tüketici elektroniği aksesuarları
• Düşük maliyetli sensör modülleri
• Endüstriyel kontrol birimleri

Alan Kısıtlı Uygulamalar

• Buttonlar ve anahtar arayüzleri
• LED gösterge kontrolleri
• Basit durum makineleri
• Fonksiyon jeneratörleri
• PCB alan tasarrufu gerektiren modüller

Düşük Güç Gerektiren Sistemler

• Pil ile çalışan dağıtık sensörler
• Güneş enerjili mikroelektronik
• Enerji hasatlama sistemleri
• Düşük güç alarmlar
• Uzun ömürlü IoT sensör nodları

Avantajlar ve Özellikler

PIC10F206T-I/OT SMD SOT-23 8-Bit 4MHz Mikrodenetleyici'nin sağladığı avantajlar ve öne çıkan özellikleri.

• Ultra Kompakt Boyut: SOT-23-6 paketi ile minimum PCB alanı kullanımı
• Düşük Maliyet: Ekonomik fiyat ile yüksek hacimli üretimler için uygun
• Otomatik Yerleştirme Uyumluluğu: Standart SMD montaj ekipmanları ile kolay entegrasyon
• Dahili Osilatör: Harici kristal gerektirmeden çalışabilme özelliği
• Düşük Güç Tüketimi: Pil ile çalışan uygulamalar için uygun
• Geniş Çalışma Voltajı Aralığı: 2.0V - 5.5V arası çalışabilme
• Flash Program Belleği: Yeniden programlanabilir tasarım esnekliği
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası çalışabilme
• Dahili Power-on Reset: Güvenilir başlangıç rutinleri
• Watchdog Timer: Sistem kilitlenmelerine karşı koruma
• Sleep Modu: Ultra düşük güç tüketimi için enerji tasarrufu
• ICSP Desteği: Devreden çıkarmadan programlama imkanı

Programlama ve Geliştirme

PIC10F206T-I/OT SMD SOT-23 8-Bit 4MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi veya MPASM (Assembly için)
• PICkit 3/4 programlayıcı
• SOT-23-6 programlama adaptörü veya soket
• Prototip için DIP versiyonlu geliştirme kartı (PIC10F206-I/P)
• 2.0V - 5.5V güç kaynağı
• SMD lehimleme ekipmanı
• Bypass kapasitörü (100nF, SMD 0603)
• Pull-up dirençleri (10KΩ, SMD 0603)
• LED'ler ve test komponentleri (SMD)
• Lojik analizör veya osiloskop (opsiyonel)
• SOT-23 footprint PCB tasarımı ve üretimi

Önemli port fonksiyonları:

• GP0: Dijital I/O, ICSPDAT (ICSP Data)
• GP1: Dijital I/O, ICSPCLK (ICSP Clock)
• GP2: Dijital I/O
• GP3/MCLR: Dijital Giriş (sadece), Master Clear/Reset, VPP
• VDD: Pozitif besleme (2.0V - 5.5V)
• VSS: Toprak bağlantısı

Sorun Giderme ve İpuçları

PIC10F206T-I/OT SMD SOT-23 8-Bit 4MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Zorlukları: SOT-23 programlama adaptörü kullanın veya üretim öncesi DIP versiyonda test edin.
• Yetersiz I/O Pinleri: Zaman paylaşımlı I/O stratejileri ve multiplexing teknikleri kullanın.
• PCB Düzeni Sorunları: SOT-23 paketinin doğru footprint'ini kullanın ve yeterli pad alanı bırakın.
• Bellek Kısıtlamaları: Assembly dilinde yazarak ve kodu optimize ederek bellek kullanımını azaltın.
• Osilatör Kararsızlığı: Bypass kapasitör ekleyin ve güç beslemesinin temiz olduğundan emin olun.

Performans İpuçları

• Kod boyutunu küçültmek için Assembly programlama kullanın
• GP3 pininin sadece giriş olarak kullanılabildiğini unutmayın
• Düşük güçte çalışırken WDT periyodunu optimize edin
• I/O pinlerine özel protokoller geliştirin (örn. tek kablo protokolü)
• Zamanlayıcı kesmelerini etkili kullanarak zamanla ilgili işlevleri koordine edin
• Devreyi basit tutmak için akıllı cihaz tasarım stratejileri uygulayın

Paket İçeriği

• PIC10F206T-I/OT SMD SOT-23 8-Bit 4MHz Mikrodenetleyici
