PIC16F877A I/PT SMD TQFP-44 8-Bit 20 MHz Mikrodenetleyici

PIC16F877A-I/PT SMD TQFP-44 8-Bit 20 MHz Mikrodenetleyici

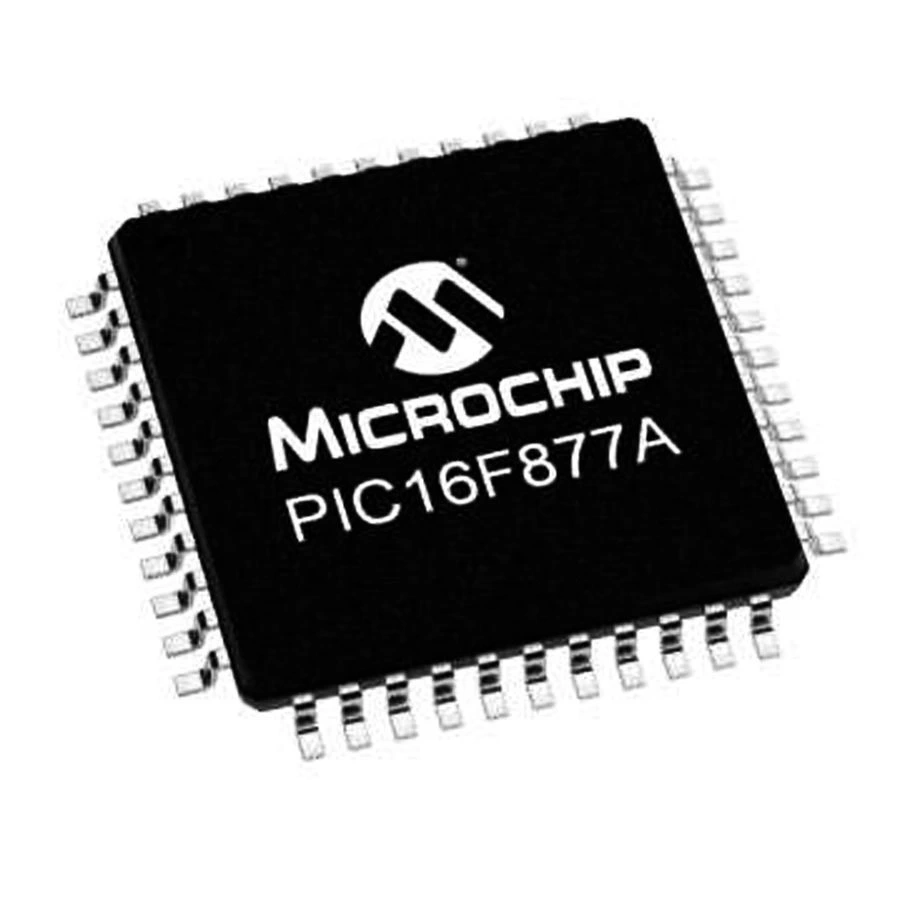

PIC16F877A-I/PT, Microchip firmasının güçlü ve çok yönlü 8-bit mikrodenetleyicisidir. TQFP-44 SMD paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile profesyonel uygulamalar için ideal bir çözüm sunar.

14KB program belleği, 368 bayt RAM ve 256 bayt EEPROM ile donatılan bu mikrodenetleyiciler, yüzey montaj uygulamaları için mükemmel bir seçimdir.

33 I/O pini ile zengin bağlantı imkanı sunan PIC16F877A-I/PT, elektronik komponentler arasında Microchip PIC mikrodenetleyici ailesinin endüstriyel uygulamalarda yaygın kullanılan bir üyesidir.

Teknik Özellikler

PIC16F877A-I/PT SMD TQFP-44 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F877A-I/PT
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 14 KB (8K x 14-bit kelime)
• RAM Belleği: 368 Bayt
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 33
• ADC Kanalları: 8 (10-bit)
• PWM Kanalları: 2
• Seri Haberleşme: 1 x USART, 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Capture/Compare/PWM Modülleri: 2
• Paralel Slave Port: 8-bit
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 15
• Çalışma Gerilimi: 4.0V - 5.5V
• Paket Tipi: TQFP-44 (Surface Mount)
• Pin Sayısı: 44
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Analog Modüller: ADC, komparatör, gerilim referansı
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~2.2mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 5V
• Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

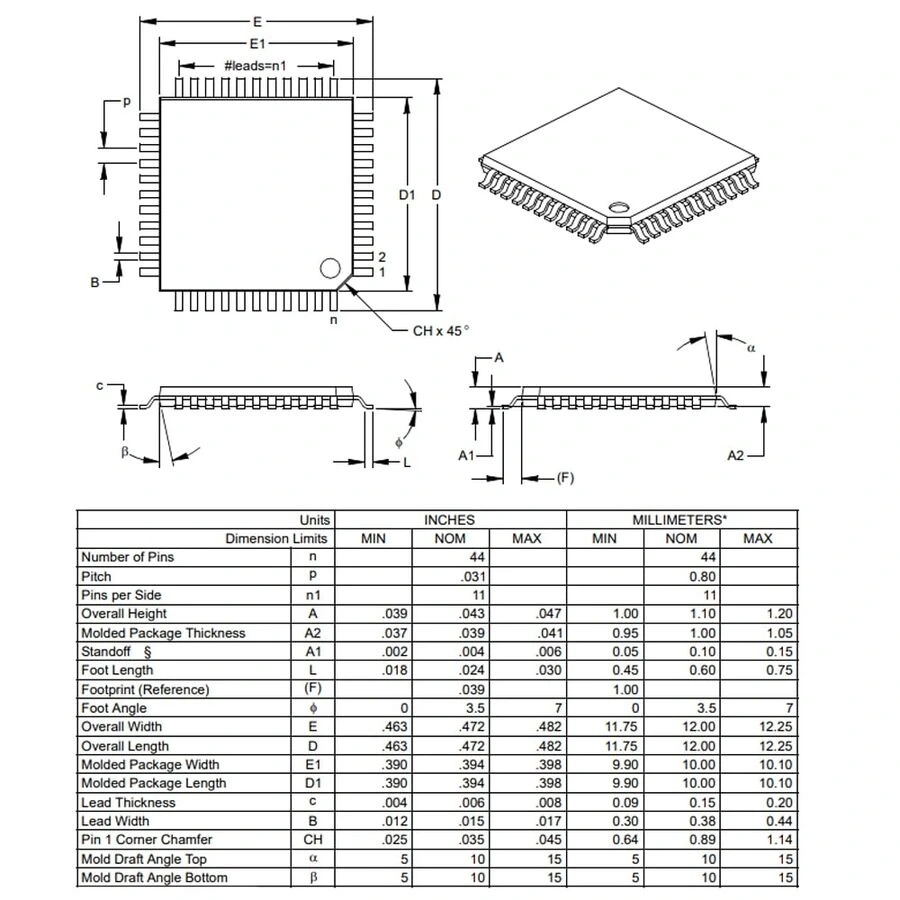

• Paket Boyutları: 10mm x 10mm x 1.0mm

Kullanım Alanları

PIC16F877A-I/PT SMD TQFP-44 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Uygulamalar

• Otomatik kontrol sistemleri
• Veri toplama cihazları
• PLC alternatifi kontrol üniteleri
• Sensör arayüzleri
• Motor kontrol devreleri

Elektronik Ürün Tasarımı

• Yüzey montaj elektronik cihazlar
• Minyatür kontrol kartları
• Gömülü sistem tasarımları
• IoT cihazları
• Test ve ölçüm ekipmanları

Profesyonel Projeler

• Seri üretim elektronik ürünler
• Kompakt elektronik modüller
• Çok fonksiyonlu kontrol sistemleri
• Haberleşme arayüzleri
• Dijital sinyal işleme uygulamaları

Avantajlar ve Özellikler

PIC16F877A-I/PT SMD TQFP-44 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Kompakt SMD Tasarım: TQFP-44 paketi ile PCB alanından tasarruf
• Yüksek Bellek Kapasitesi: 14KB program belleği ile karmaşık uygulamalar
• Çok Sayıda I/O Pini: 33 adet I/O pini ile zengin bağlantı imkanı
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arasında güvenilir çalışma
• Çeşitli Haberleşme Modülleri: USART, SPI, I²C ve PSP ile entegrasyon kolaylığı
• Analog Yetenekler: 8 kanal 10-bit ADC ile hassas ölçümler
• Uzun Flash Ömrü: 100,000 yazma/silme döngüsü ile uzun süreli kullanım
• EEPROM Bellek: 256 bayt kalıcı veri saklama kapasitesi
• Üretim Odaklı: SMD paketi ile otomatik montaj uyumluluğu
• Detaylı Dokümantasyon: Yaygın kullanımı sayesinde zengin kaynak ve örnek

Programlama ve Geliştirme

PIC16F877A-I/PT SMD TQFP-44 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı
• TQFP-44 adaptör kartı veya TQFP-44 soketli test kartı
• MikroC PRO, HI-TECH C veya diğer PIC uyumlu C derleyicileri
• Assembly dili için MPASM assembler
• ICSP (In-Circuit Serial Programming) bağlantısı
• PCB tasarım yazılımı ve TQFP-44 footprint kütüphaneleri
• 5V güç kaynağı
• Harici kristal (4-20MHz arası)

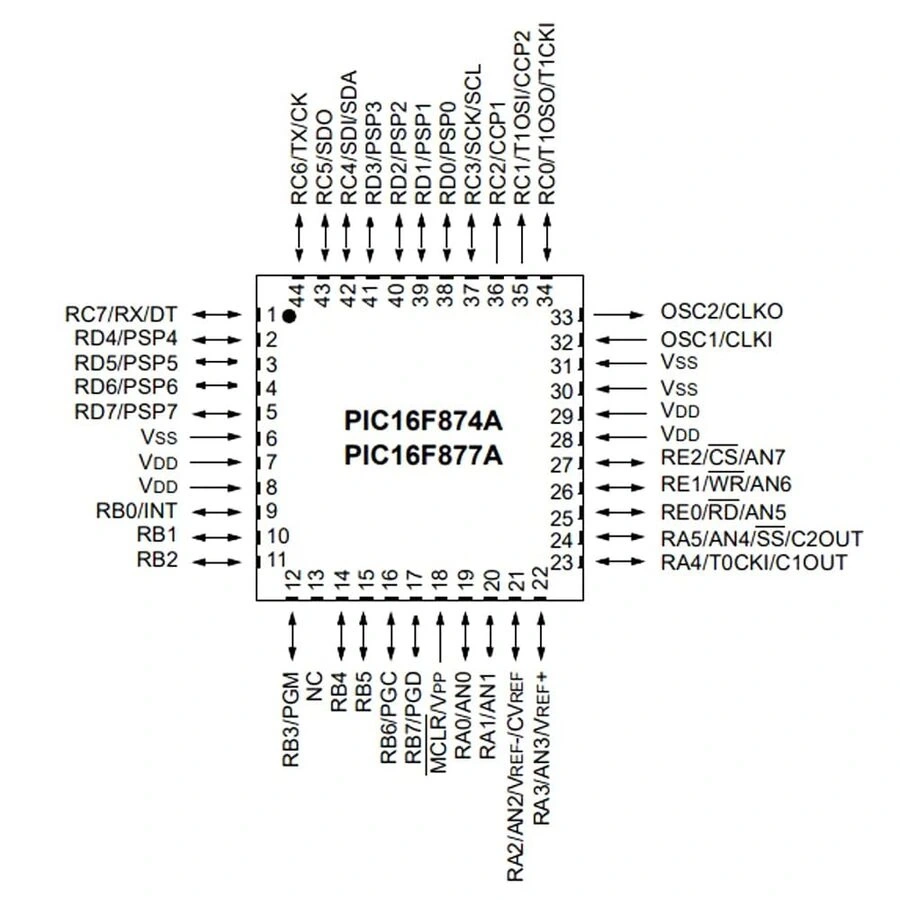

Önemli port fonksiyonları:

• PORTA (RA0-RA5): Dijital I/O, ADC, analog komparatör, VREF
• PORTB (RB0-RB7): Dijital I/O, interrupt-on-change, programlama pinleri
• PORTC (RC0-RC7): Dijital I/O, USART, I²C, SPI, Timer, CCP
• PORTD (RD0-RD7): Dijital I/O, Paralel Slave Port
• PORTE (RE0-RE2): Dijital I/O, ADC, Read/Write kontrol
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• OSC1/OSC2: Harici osilatör bağlantısı
• AN0-AN7: Analog giriş kanalları
• RX/TX: USART seri haberleşme

Sorun Giderme ve İpuçları

PIC16F877A-I/PT SMD TQFP-44 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SMD Lehimleme Zorlukları: Reflow lehimleme, sıcak hava istasyonu veya profesyonel montaj hizmeti kullanın.
• Programlama Bağlantı Sorunları: ICSP pinlerini doğru bağlayın, gereken pull-up dirençlerini ekleyin.
• PCB Footprint Hataları: TQFP-44 pin dizilimini kontrol edin, pin-1 işaretçisine dikkat edin.
• EMI/RFI Duyarlılığı: PCB tasarımında dijital ve analog bölümleri ayırın, bypass kapasitörleri kullanın.
• Osilatör Kararsızlığı: Kristal bileşenlerini üreticinin önerdiği değerlerle kullanın, layout'u optimize edin.

Verimli Kullanım İpuçları

• TQFP paketinin pin erişilebilirliği için test noktaları ekleyin
• Tüm besleme pinlerine (VDD/VSS) yakın bypass kapasitörleri yerleştirin
• ADC kullanırken analog ve dijital toprakları dikkatli ayırın
• Çok katmanlı PCB tasarımında SMD montajı kolaylaştırıcı önlemler alın
• Çok sayıda pini verimli kullanmak için doğru port planlaması yapın
• Seri üretime geçmeden önce PCB prototiplerini test edin

Paket İçeriği

• PIC16F877A-I/PT SMD TQFP-44 8-Bit 20 MHz Mikrodenetleyici
