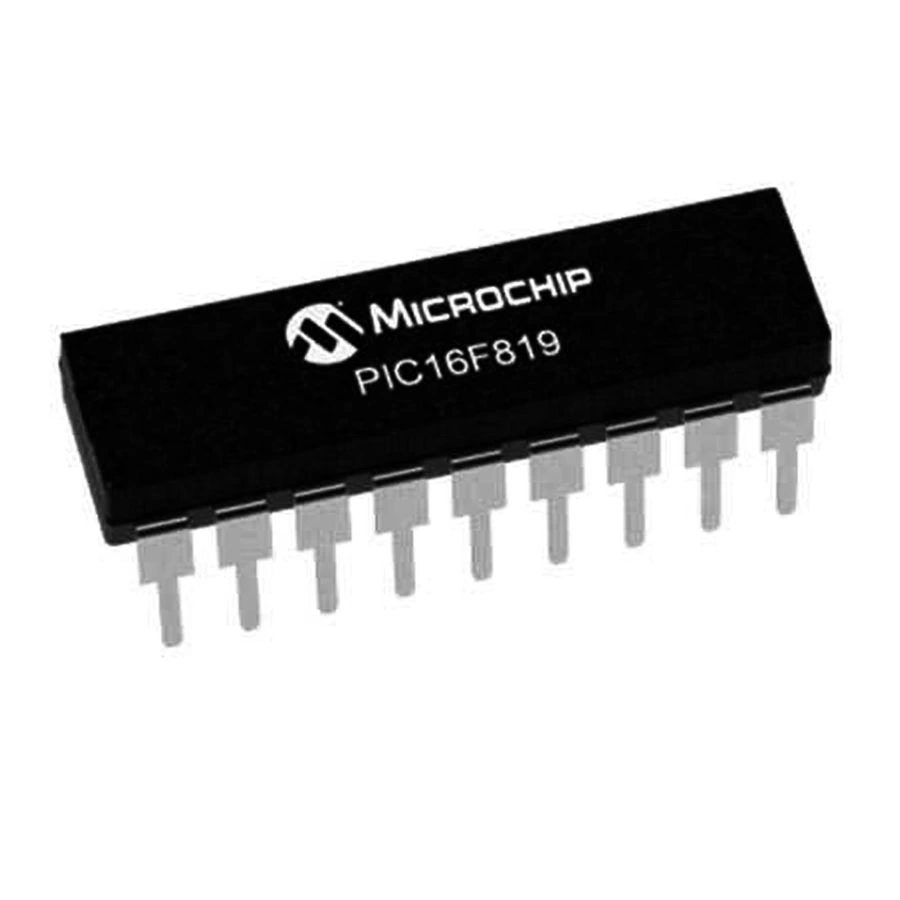

PIC16F819 I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici

PIC16F819-I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici

PIC16F819-I/P, Microchip firmasının kompakt ve gelişmiş özellikli 8-bit mikrodenetleyicisidir. PDIP-18 paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile çeşitli uygulamalar için güçlü bir çözüm sunar.

3.5KB program belleği, 256 bayt RAM ve 256 bayt EEPROM ile donatılan bu mikrodenetleyiciler, sınırlı pin sayısına rağmen etkin performans sağlar.

16 I/O pini ile zengin bağlantı imkanı sunan PIC16F819-I/P, elektronik komponentler arasında Microchip PIC mikrodenetleyici ailesinin kompakt boyut ve güçlü özellikler sunan bir üyesidir.

Teknik Özellikler

PIC16F819-I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F819-I/P
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 3.5 KB (2K x 14-bit kelime)
• RAM Belleği: 256 Bayt
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 16
• ADC Kanalları: 5 (10-bit)
• PWM Kanalları: 1
• Seri Haberleşme: 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Capture/Compare/PWM Modülü: 1
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 10
• Çalışma Gerilimi: 2.0V - 5.5V
• Paket Tipi: PDIP-18 (Through-Hole)
• Pin Sayısı: 18
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Dahili Osilatör: 8 MHz (dahili kalibrasyon ile)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Analog Modüller: ADC, komparatör, gerilim referansı
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~1.8mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 5V
• Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet
• Paket Boyutları: 22.81mm x 7.24mm x 3.3mm

Kullanım Alanları

PIC16F819-I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Kompakt Kontrol Uygulamaları

• Küçük boyutlu sensör arayüzleri
• Motor kontrol devreleri
• Güç yönetim sistemleri
• Akıllı anahtarlar
• Uzaktan kumanda üniteleri

Hobi ve Eğitim

• Mikrodenetleyici eğitim kartları
• Breadboard projeleri
• DIY elektronik cihazlar
• Basit robot kontrol sistemleri
• LED tabanlı görsel projeler

Veri Toplama ve İzleme

• Sıcaklık ve nem monitörleri
• Çevre sensörleri
• Küçük ölçekli veri kaydediciler
• Basit alarm sistemleri
• Durum izleme cihazları

Avantajlar ve Özellikler

PIC16F819-I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Kompakt Tasarım: 18-pin PDIP paketi ile alan tasarrufu sağlayan tasarım
• Dahili Osilatör: Harici kristal gerektirmeyen 8 MHz dahili osilatör
• Düşük Güç Tüketimi: Sleep modunda 1µA'dan az tüketim
• EEPROM Belleği: 256 bayt kalıcı veri saklama kapasitesi
• Çoklu Haberleşme: SPI ve I²C protokolleri ile geniş entegrasyon
• Geniş Besleme Aralığı: 2.0V - 5.5V arası çalışabilme esnekliği
• 10-bit ADC: 5 kanal ile hassas analog ölçüm yeteneği
• Endüstriyel Sıcaklık: -40°C ile +85°C arası güvenilir çalışma
• Yüksek Flash Dayanıklılığı: 100,000 programlama döngüsü
• Kolay Prototipleme: Breadboard uyumlu paket

Programlama ve Geliştirme

PIC16F819-I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı
• MPLAB Code Configurator (MCC) grafik arayüzü
• Breadboard ve bağlantı kabloları
• DIP-18 soket (kolay çıkarıp takma için)
• MikroC PRO, HI-TECH C veya diğer PIC uyumlu C derleyicileri
• Assembly dili için MPASM assembler
• ICSP (In-Circuit Serial Programming) bağlantısı
• 2.0V - 5.5V güç kaynağı

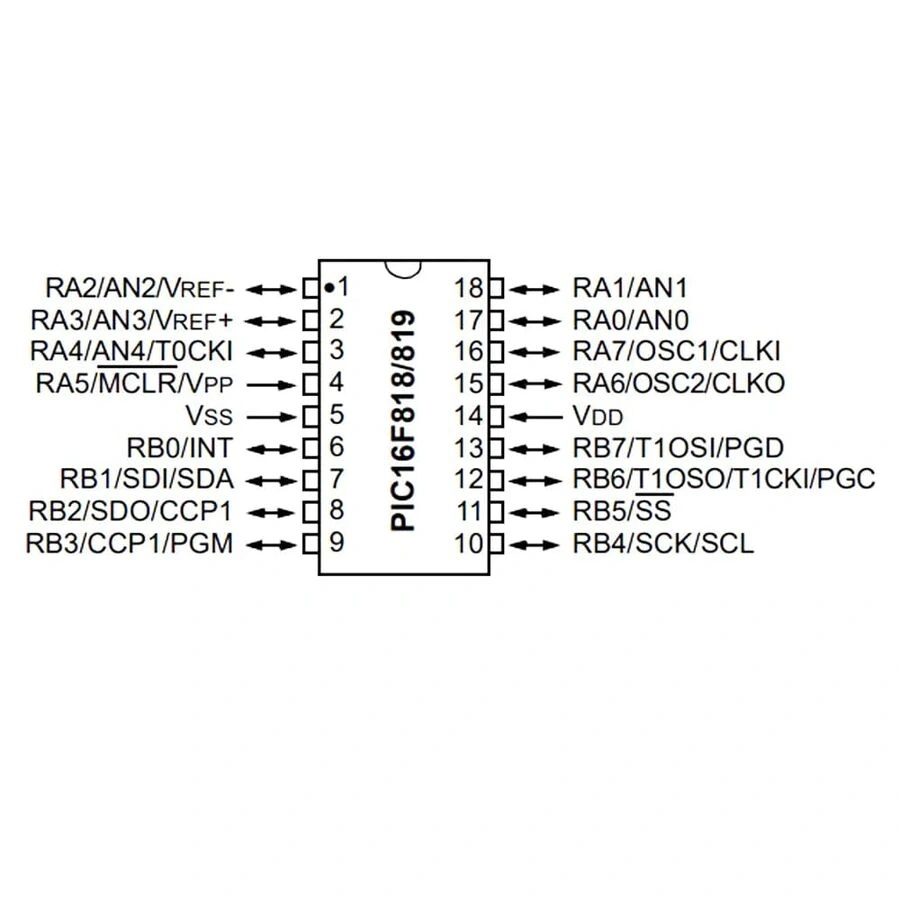

Önemli port fonksiyonları:

• PORTA (RA0-RA7): Dijital I/O, ADC, analog komparatör, MCLR
• PORTB (RB0-RB7): Dijital I/O, interrupt-on-change, PGD/PGC
• VDD/VSS: Güç ve toprak bağlantıları
• MCLR/VPP: Reset ve programlama voltajı
• OSC1/OSC2: Harici osilatör bağlantısı (opsiyonel)
• AN0-AN4: Analog giriş kanalları
• SCL/SDA: I²C haberleşme
• SDO/SDI/SCK: SPI haberleşme
• CCP1: Capture/Compare/PWM pini

Sorun Giderme ve İpuçları

PIC16F819-I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hataları: ICSP bağlantılarını kontrol edin, MCLR pini için gerekli pull-up direnci kullanın.
• Osilatör Sorunları: Dahili osilatör kullanıyorsanız, OSCCON ve konfigürasyon bitlerini doğru ayarlayın.
• I/O Pin Çakışmaları: Çoklu fonksiyonlu pinleri paylaşırken dikkatli olun, öncelik sıralamasını kontrol edin.
• ADC Hassasiyet Sorunları: Vref+ ve Vref- ayarlarını kontrol edin, acquisition time süresini doğru belirleyin.
• SPI/I²C Haberleşme Hataları: Port yönlendirmelerini kontrol edin, protokol zamanlamalarına dikkat edin.

Verimli Kullanım İpuçları

• Dahili osilatör ile harici bileşen sayısını azaltın
• Pin sayısı sınırlı olduğundan, I/O çoğullama teknikleri kullanın
• EEPROM yazma işlemlerini minimize ederek ömrünü uzatın
• Düşük güç uygulamaları için sleep modunu etkin kullanın
• Kesme rutinlerini kısa tutarak hızlı yanıt alın
• Bank değişimi optimizasyonu ile RAM kullanımını iyileştirin

Paket İçeriği

• PIC16F819-I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici
