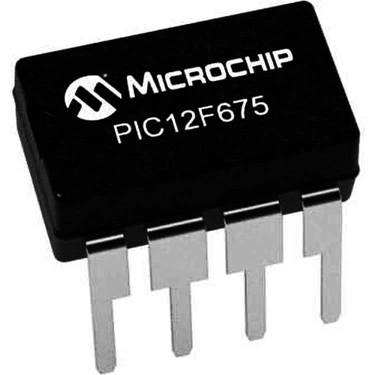

PIC12F675 I/P 8-Bit 20Mhz Mikrodenetleyici DIP8

PIC12F675-I/P 8-Bit 20MHz Mikrodenetleyici DIP8

PIC12F675-I/P, Microchip firmasının 8-Bit işlemci ailesine ait kompakt ve ekonomik bir mikrodenetleyicidir. DIP8 paketinde 20MHz'e kadar çalışabilen bu entegre, küçük uygulamalar için ideal çözümler sunar.

1.75KB program belleği ve 128 byte EEPROM ile donatılan mikrodenetleyiciler arasında, minimal uygulamalar için maliyet-etkin bir seçimdir.

10-bit ADC, dahili osilatör ve komparatör gibi özellikler barındıran bu elektronik komponent, ekstra devre elemanı ihtiyacını azaltır.

8-pinli kompakt yapıda sunulan Microchip PIC mikrodenetleyici, düşük güç tüketimi ve kolay programlanabilirliği ile öğrenciler ve hobiciler için mükemmel bir başlangıç noktasıdır.

Teknik Özellikler

PIC12F675-I/P 8-Bit 20MHz Mikrodenetleyici DIP8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC12F
• Model: PIC12F675-I/P
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 1.75 KB (1024 kelime)
• RAM Belleği: 64 Bayt
• EEPROM Belleği: 128 Bayt
• I/O Pin Sayısı: 6
• ADC Kanalları: 4 kanal, 10-bit
• Zamanlayıcılar: 2 (8-bit TMR0, 16-bit TMR1)
• PWM Modülleri: Yok
• Komparatörler: 1
• Dahili Osilatör: 4MHz
• Kesme (Interrupt) Kaynakları: 7
• I/O Değişikliği Kesmeleri: Var
• Çalışma Gerilimi: 2,0V - 5.5V
• Paket Tipi: DIP8 (Through-Hole)
• Pin Sayısı: 8
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Var (Programlanabilir)
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~220µA @ 4MHz, 3V
• Güç Tüketimi (Sleep): <1µA @ 3V
• Flash Programlama Döngüsü: 100,000 yazma/silme
• EEPROM Veri Saklama: 40+ yıl
• EEPROM Yazma Döngüsü: 1,000,000 yazma/silme
• RoHS Uyumluluğu: Evet
• Referans Voltaj Modülü: Var (programlanabilir)
• Paket Boyutları: Yaklaşık 9.5mm x 6.5mm x 4mm

Kullanım Alanları

PIC12F675-I/P 8-Bit 20MHz Mikrodenetleyici DIP8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Sensör Uygulamaları

• Sıcaklık sensör devreleri
• Işık algılama sistemleri
• Nem ölçüm cihazları
• Basit veri kaydediciler
• PIR tabanlı hareket dedektörleri

Kontrol Sistemleri

• Basit zamanlayıcı devreleri
• Röle kontrol üniteleri
• LED sekans kontrolleri
• Basit otomasyon devreleri
• Sıcaklık kontrol termostadı

Eğitim ve Hobi Projeleri

• Mikroişlemci eğitim kitleri
• Elektronik oyuncaklar
• LED efekt devreleri
• Basit sayaç uygulamaları
• Uzaktan kumanda alıcıları

Pil Ömrü Kritik Cihazlar

• Uzun ömürlü sensor nodeları
• Düşük güçlü alarm sistemleri
• Pil seviyesi monitörleri
• Kablosuz sensör devreleri
• Güneş enerjili cihaz kontrol üniteleri

Avantajlar ve Özellikler

PIC12F675-I/P 8-Bit 20MHz Mikrodenetleyici DIP8'in sağladığı avantajlar ve öne çıkan özellikleri.

• Minimum Komponent İhtiyacı: Dahili osilatör sayesinde harici kristal gerektirmez
• EEPROM Bellek: Güç kesintilerinde bile veri saklamaya olanak tanır
• Entegre ADC: 4 kanaldan 10-bit çözünürlükle analog değer okuyabilir
• Ultra Düşük Güç Tüketimi: Sleep modunda 1µA'dan az akım çeker
• Geniş Besleme Voltajı Aralığı: 2.0V - 5.5V arası çalışabilme
• Kompakt Boyut: 8-pin DIP paketi ile minimum PCB alanı kullanımı
• Komparatör: Analog karşılaştırma için dahili yapı
• Programlanabilir Referans Voltaj: Esnek analog karşılaştırma imkanı
• In-Circuit Programlama: Devreden çıkarmadan programlama imkanı
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası çalışma
• Düşük Maliyet: Ekonomik ve temel ihtiyaçlar için ideal
• Watchdog Timer: Sistem kilitlenmelerine karşı otomatik reset

Programlama ve Geliştirme

PIC12F675-I/P 8-Bit 20MHz Mikrodenetleyici DIP8'in programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi veya MPASM (Assembly için)
• PICkit 2/3/4 programlayıcı
• DIP8 soket (kolay çıkarıp takma için)
• Breadboard ve bağlantı kabloları
• 2.0V - 5.5V güç kaynağı
• Pull-up dirençleri (gerektiğinde)
• Bypass kapasitörleri (100nF)
• LED'ler, butonlar ve temel test komponentleri
• Analog sensörler (ADC kullanımı için)
• Mini USB kablo (programlayıcı bağlantısı için)
• Devre şeması ve veri sayfası referansları

Önemli port fonksiyonları:

• GP0/AN0/CIN+: Dijital I/O, Analog Giriş 0, Komparatör + Girişi
• GP1/AN1/CIN-/VREF: Dijital I/O, Analog Giriş 1, Komparatör - Girişi, Referans Voltaj
• GP2/AN2/T0CKI/INT: Dijital I/O, Analog Giriş 2, Timer0 Clock, Harici Kesme
• GP3/MCLR/VPP: Dijital Giriş (sadece), Reset, Programlama Voltajı
• GP4/AN3/T1G: Dijital I/O, Analog Giriş 3, Timer1 Gate
• GP5/T1CKI/OSC1: Dijital I/O, Timer1 Clock, Osilatör Girişi
• VDD: Pozitif besleme (2.0V - 5.5V)
• VSS: Toprak bağlantısı

Sorun Giderme ve İpuçları

PIC12F675-I/P 8-Bit 20MHz Mikrodenetleyici DIP8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Sorunları: ICSP bağlantılarını kontrol edin ve VDD voltajının programlayıcı ile uyumlu olduğundan emin olun.
• ADC Okuma Hataları: Referans voltajını kontrol edin ve VDD için bypass kapasitör ekleyin.
• Osilatör Kararsızlığı: Dahili osilatör kalibrasyonunu doğru yapın ve gürültülü ortamlarda harici osilatör kullanın.
• I/O Pin Yetersizliği: Multiplexing tekniklerini kullanarak giriş/çıkış sayısını artırın.
• Reset Sorunları: GP3/MCLR pinini pull-up direnci ile doğru yapılandırın.

Performans İpuçları

• Kesme rutinlerini mümkün olduğunca kısa tutun
• ADC dönüşüm sürelerini uygulamanıza göre optimize edin
• Dijital pinlerdeki durum değişimlerini debounce yapın
• Minimum güç tüketimi için uygun sleep modlarını kullanın
• Analog girişlerdeki gürültüyü azaltmak için filtreleme yapın
• EEPROM yazma işlemlerini sadece gerektiğinde yapın

Paket İçeriği

• PIC12F675-I/P 8-Bit 20MHz Mikrodenetleyici DIP8
