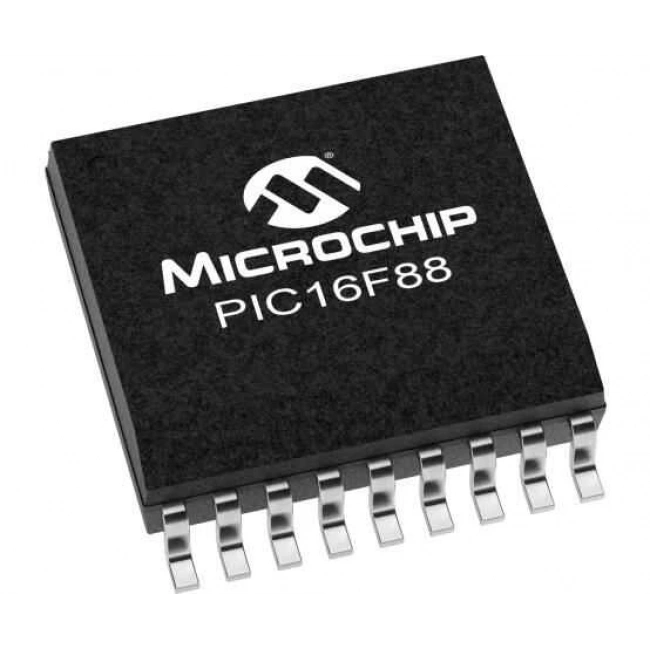

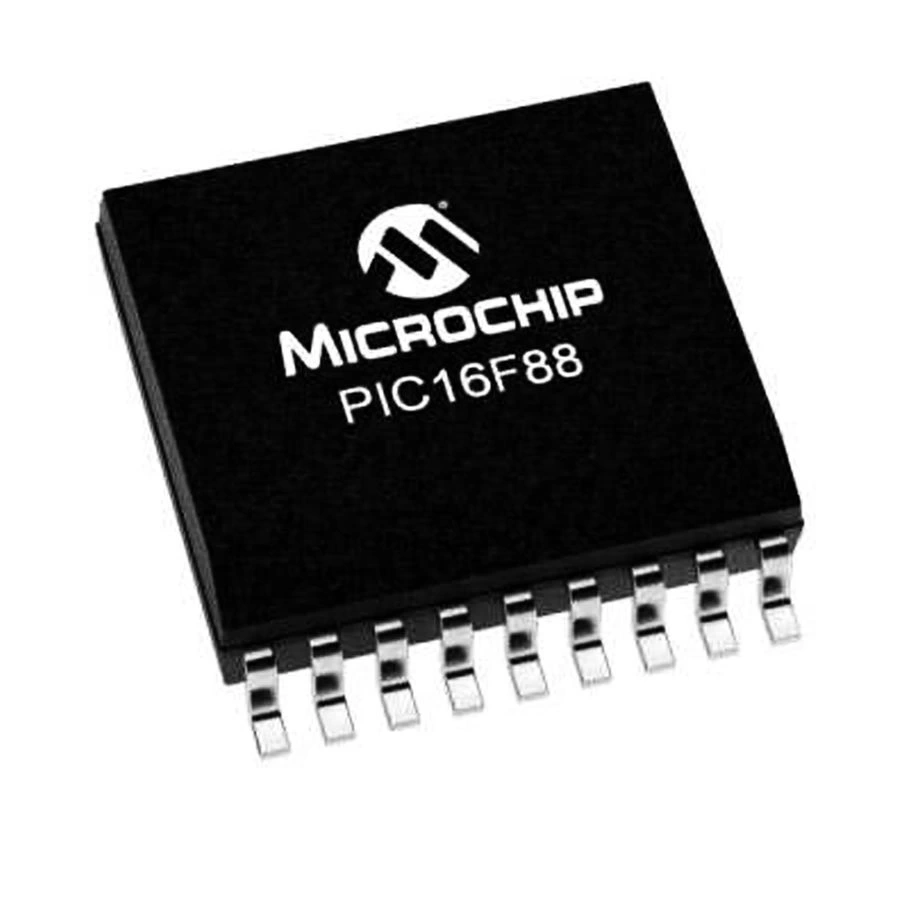

PIC16F88 I/SO SOIC-18 8-Bit 20MHz Mikrodenetleyici

PIC16F88-I/SO SOIC-18 8-Bit 20MHz Mikrodenetleyici

PIC16F88-I/SO, Microchip firmasının kompakt ve çok yönlü 8-bit mikrodenetleyicisidir. SOIC-18 SMD paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile geniş bir uygulama alanına hizmet eder.

7KB program belleği, 368 bayt RAM ve 256 bayt EEPROM ile donatılan bu mikrodenetleyiciler, kompakt tasarımlar için ideal bir çözüm sunar.

Küçük boyutuna rağmen zengin özellikler barındıran PIC16F88-I/SO, elektronik komponentler arasında Microchip PIC mikrodenetleyici ailesinin alan kısıtlı projeler için tercih edilen bir üyesidir.

Teknik Özellikler

PIC16F88-I/SO SOIC-18 8-Bit 20MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F88-I/SO
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 7 KB (4K x 14-bit kelime)
• RAM Belleği: 368 Bayt
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 16
• ADC Kanalları: 7 (10-bit)
• PWM Kanalları: 1
• Seri Haberleşme: 1 x USART, 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 10
• Çalışma Gerilimi: 2.0V - 5.5V
• Paket Tipi: SOIC-18 (SMD)
• Pin Sayısı: 18
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Dahili Osilatör: 8 MHz (INTOSC), 31 kHz (LFINTOSC)
• Analog Modüller: ADC, komparatör, gerilim referansı
• Capture/Compare/PWM Modülü: 1
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~1.8mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 5V
• Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

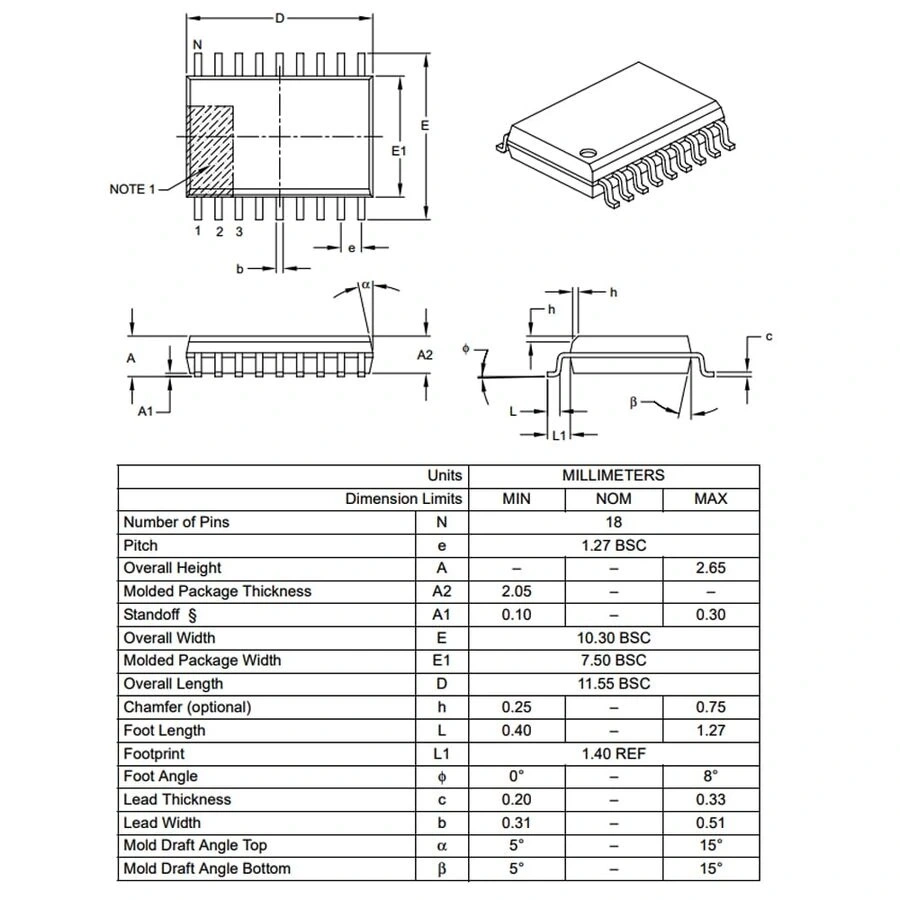

• Kılıf Boyutları: 11.5mm x 7.5mm x 2.3mm

Kullanım Alanları

PIC16F88-I/SO SOIC-18 8-Bit 20MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Kompakt Elektronik Ürünler

• Taşınabilir sensör modülleri
• Minyatür veri kayıt cihazları
• Uzaktan kumanda devreleri
• Akıllı anahtarlar ve küçük kontrol üniteleri
• Giyilebilir elektronik ürünler

Hobi ve Eğitim Projeleri

• Başlangıç seviyesi mikrodenetleyici kartları
• Robot kontrol sistemleri
• Mini oyun projeleri
• Sıcaklık ve nem monitörleri
• LED gösterge ve aydınlatma kontrolleri

Endüstriyel Uygulamalar

• Kompakt sensör arayüzleri
• Küçük motor kontrolörleri
• Veri toplama ve izleme üniteleri
• Haberleşme adaptörleri
• Batarya ile çalışan ölçüm cihazları

Avantajlar ve Özellikler

PIC16F88-I/SO SOIC-18 8-Bit 20MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Ultra Kompakt Boyut: 18-pin SOIC paketi ile minimum PCB alanı gereksinimi
• Dahili Osilatör: Harici kristal gerektirmeyen entegre saat kaynağı
• Düşük Güç Tüketimi: nanoWatt teknolojisi ile pil ömrünü uzatan tasarım
• Çoklu Haberleşme: USART ve SPI/I²C protokolleri ile geniş iletişim imkanı
• Zengin Analog Özellikler: 7 kanal 10-bit ADC ve analog komparatörler
• Kalıcı Veri Saklama: 256 bayt EEPROM ile konfigürasyon verisi depolama
• Geniş Çalışma Voltajı: 2.0V - 5.5V aralığında çalışabilme esnekliği
• Endüstriyel Sıcaklık Derecesi: -40°C ile +85°C arası güvenilir çalışma
• Programlama Kolaylığı: ICSP ile devre üzerinde programlama imkanı
• Gelişmiş Zamanlamalar: 3 adet timer modülü ile hassas zamanlama kontrolü

Programlama ve Geliştirme

PIC16F88-I/SO SOIC-18 8-Bit 20MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı/debugger
• MikroC PRO, HI-TECH C veya diğer PIC uyumlu C derleyicileri
• SOIC-18 adaptör kartı veya SMD programlama soketi
• Assembly dili için MPASM assembler
• ICSP (In-Circuit Serial Programming) bağlantısı
• Güç kaynağı (2.0V - 5.5V arası)
• Harici kristal (opsiyonel, dahili osilatör ile de kullanılabilir)

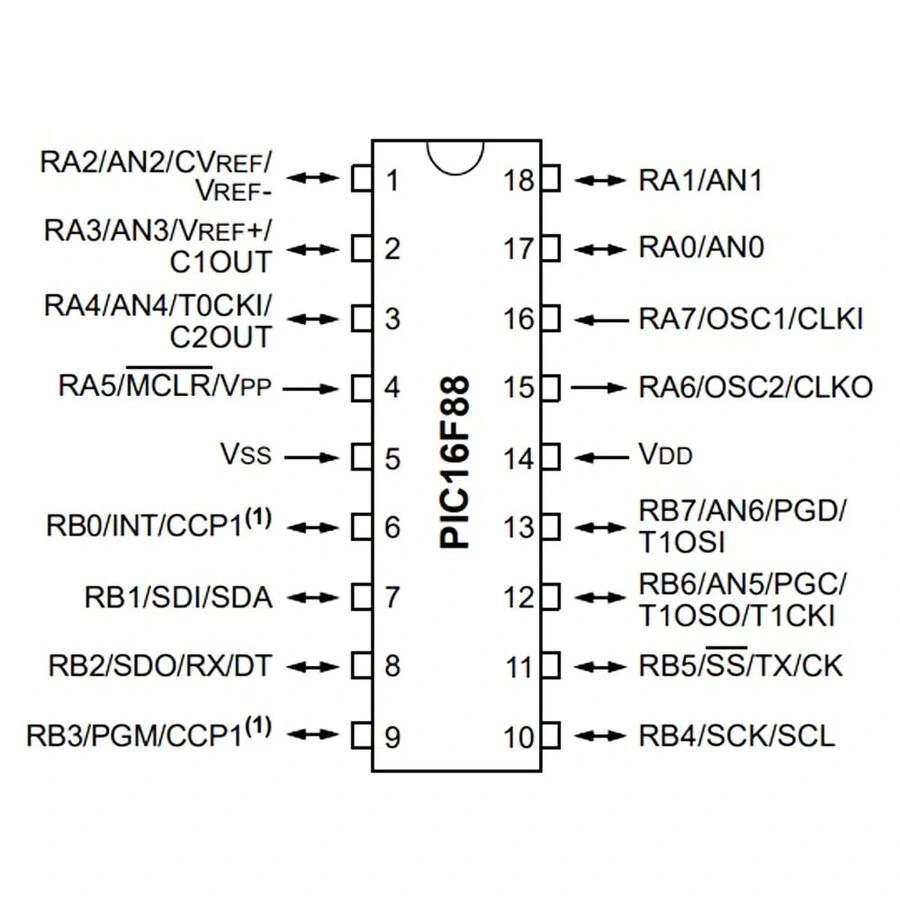

Önemli port fonksiyonları:

• PORTA (RA0-RA7): Dijital I/O, ADC, MCLR, Vref
• PORTB (RB0-RB7): Dijital I/O, interrupt-on-change, I²C, SPI
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• OSC1/OSC2: Harici osilatör bağlantısı
• AN0-AN6: Analog giriş kanalları
• RX/TX: USART seri haberleşme
• SCL/SDA: I²C haberleşme

Sorun Giderme ve İpuçları

PIC16F88-I/SO SOIC-18 8-Bit 20MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hatası: ICSP bağlantılarını kontrol edin, MCLR pinine pull-up direnci ekleyin.
• I/O Pini Çalışmıyor: TRIS ve ANSEL register ayarlarını kontrol edin.
• Osilatör Problemi: Konfigürasyon bitlerinde osilatör seçimini doğrulayın.
• SMD Lehimleme Zorluğu: Flux kullanın, SOIC adaptörü veya soketinden faydalanın.
• Analog Değer Sapmaları: Analog referans için bypass kapasitörleri ekleyin.

Verimli Kullanım İpuçları

• Düşük güç tüketimi için Sleep modunu ve Watchdog Timer'ı etkin kullanın
• Alternatif pin fonksiyonlarını paylaşarak I/O sayısını maksimize edin
• Çok sayıda analog giriş gerektiğinde multiplexer kullanmayı düşünün
• Dahili EEPROM'u sık değişen ayarlar ve kalibrasyon verileri için kullanın
• Pin sayısını artırmak için I2C tabanlı port genişleticiler ekleyin
• Kompakt PCB tasarımı için SMD komponentler ile birlikte kullanın

Paket İçeriği

• PIC16F88-I/SO SOIC-18 8-Bit 20MHz Mikrodenetleyici
