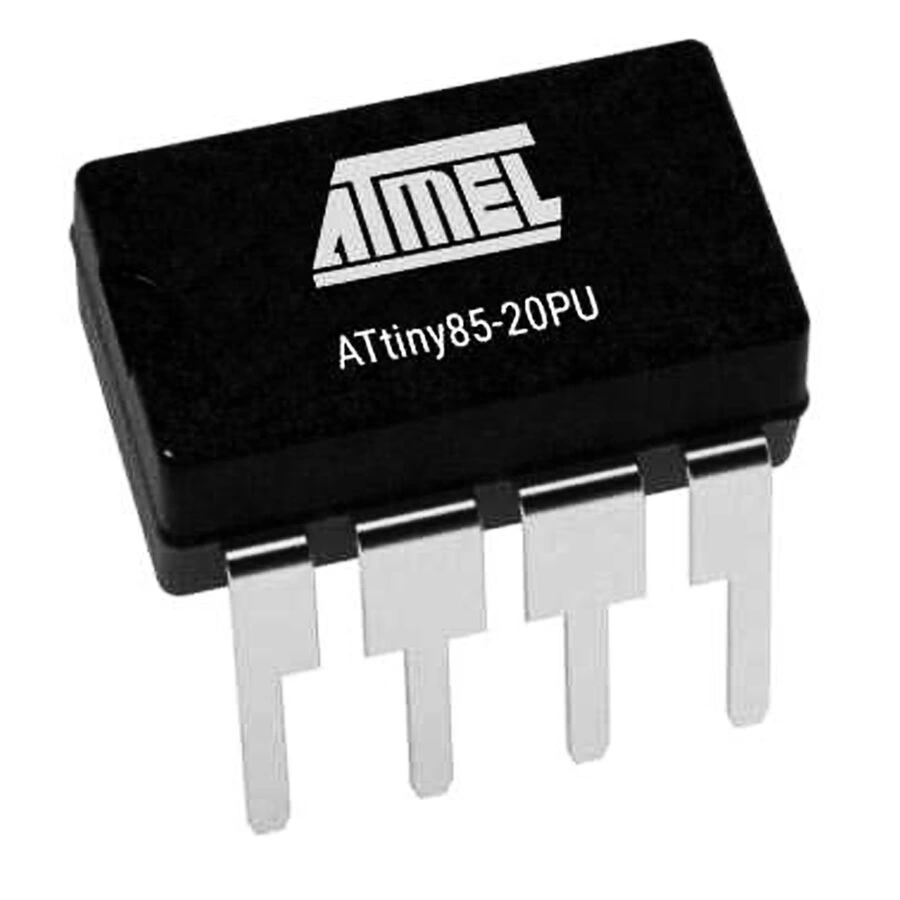

ATtiny85-20PU 8-Bit 20MHz Mikrodenetleyici DIP-8

ATtiny85-20PU 8-Bit 20MHz Mikrodenetleyici DIP-8

ATtiny85-20PU, Microchip (eski Atmel) firmasının kompakt ve güçlü 8-bit AVR mikrodenetleyicisidir. DIP-8 paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile küçük uygulamalar için yüksek performans sağlar.

8KB Flash, 512 bayt EEPROM ve 512 bayt SRAM belleği içeren bu mikrodenetleyiciler, az pini olan kompakt projeler için ideal bir çözümdür.

Zengin özellikleri ve küçük boyutuyla ATtiny85-20PU, çeşitli elektronik komponentler ile uyumlu çalışarak, hobi projelerinden profesyonel uygulamalara kadar geniş bir kullanım alanına sahiptir.

Teknik Özellikler

ATtiny85-20PU 8-Bit 20MHz Mikrodenetleyici DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: ATtiny
• Model: ATtiny85-20PU
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 8.192 Bayt (8 KB)
• SRAM Belleği: 512 Bayt
• EEPROM Belleği: 512 Bayt
• I/O Pin Sayısı: 6 (5 kullanılabilir I/O)
• ADC Kanalları: 4 (10-bit)
• PWM Kanalları: 2
• Seri Haberleşme: USI (Universal Serial Interface) - SPI, I²C uyumlu
• Zamanlayıcı Modülleri: 2 (8-bit, 16-bit)
• Komparatörler: 1 Analog Komparatör
• Kesme (Interrupt) Kaynakları: 15
• Çalışma Gerilimi: 2.7V - 5.5V

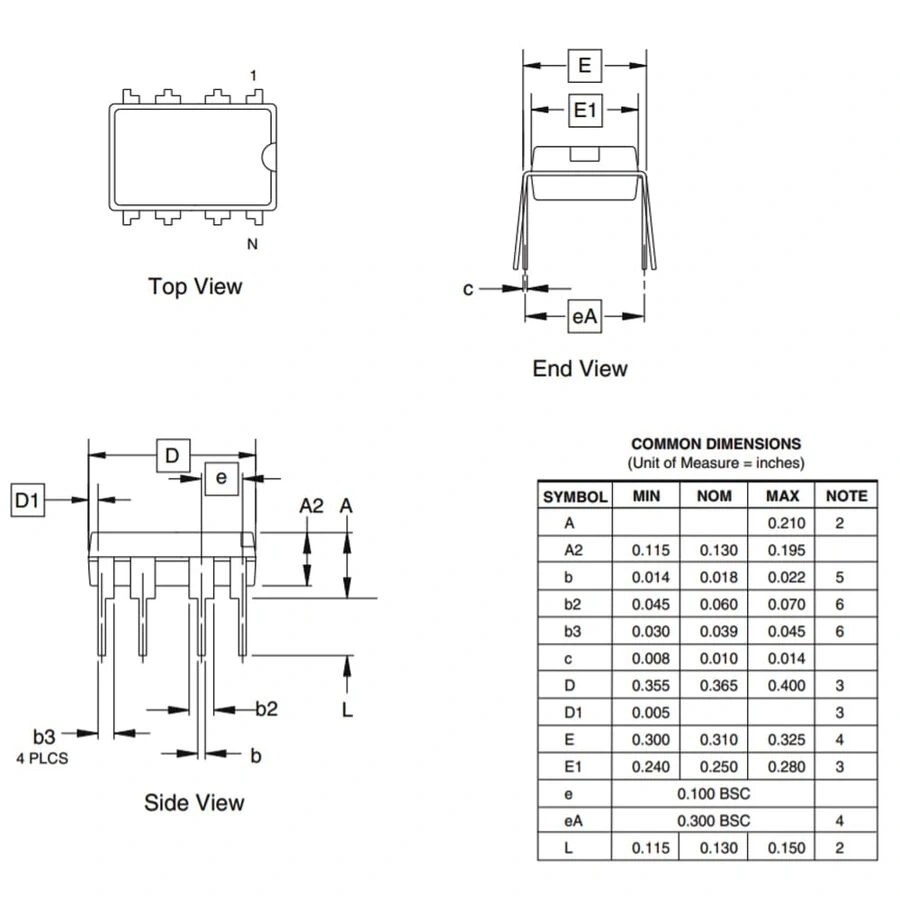

• Paket Tipi: DIP-8
• Pin Sayısı: 8
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Var
• Brown-out Detection: Programlanabilir
• Power-on Reset: Var
• Dahili Osilatör: 8 MHz (fabrika kalibrasyonlu)
• Güç Tüketimi (Aktif): ~300µA @ 1MHz, 3V
• Güç Tüketimi (Power-down): <0.1µA @ 3V
• Programlama Arayüzü: ISP (In-System Programming)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

ATtiny85-20PU 8-Bit 20MHz Mikrodenetleyici DIP-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Hobi ve Küçük Elektronik Projeler

• LED animasyon kontrolleri
• Küçük robot projeleri
• Sensör okuma ve işleme uygulamaları
• Pille çalışan basit cihazlar
• Digispark benzeri mini geliştirme kartları

Akıllı Ev ve IoT Bileşenleri

• Kablosuz sensör düğümleri
• Akıllı düğmeler ve anahtarlar
• Sıcaklık ve nem monitörleri
• Ses ve ışık sensörleri
• Basit otomasyon kontrolleri

Gömülü Kontrol Sistemleri

• Pil şarj kontrolörleri
• Motor hız kontrol devreleri
• Uzaktan kumanda alıcıları
• Zamanlayıcı devreleri
• Düşük güçlü veri kaydediciler

Avantajlar ve Özellikler

ATtiny85-20PU 8-Bit 20MHz Mikrodenetleyici DIP-8'in sağladığı avantajlar ve çözümler.

• Kompakt Boyut: DIP-8 paketi ile minimum PCB alanı kullanımı
• Yüksek Performans: 20 MHz'e kadar çalışma frekansı
• Düşük Güç Tüketimi: Pil ile çalışan uygulamalar için ideal
• Kalıcı Veri Saklama: 512 bayt EEPROM ile ayar ve verileri koruma
• Zengin Analog Özellikler: 10-bit ADC ve analog komparatör
• Haberleşme Yetenekleri: USI ile SPI ve I²C protokolleri desteği
• Geniş Çalışma Voltajı: 2.7V - 5.5V arası esneklik
• Dahili Osilatör: Harici kristal gerektirmeyen entegre saat kaynağı
• Arduino IDE Desteği: Kolay programlama ve geliştirme
• Kolay Kullanım: DIP paketi ile breadboard ve delikli PCB uyumluluğu

Programlama ve Geliştirme

ATtiny85-20PU 8-Bit 20MHz Mikrodenetleyici DIP-8'in programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Arduino IDE (ATtiny desteği ile)
• Atmel Studio veya Microchip Studio
• AVR-GCC ve AVRDUDE
• USBasp, USBtinyISP veya Arduino'yu ISP olarak kullanma
• ISP (In-System Programming) bağlantı kabloları
• Breadboard ve jumper kablolar

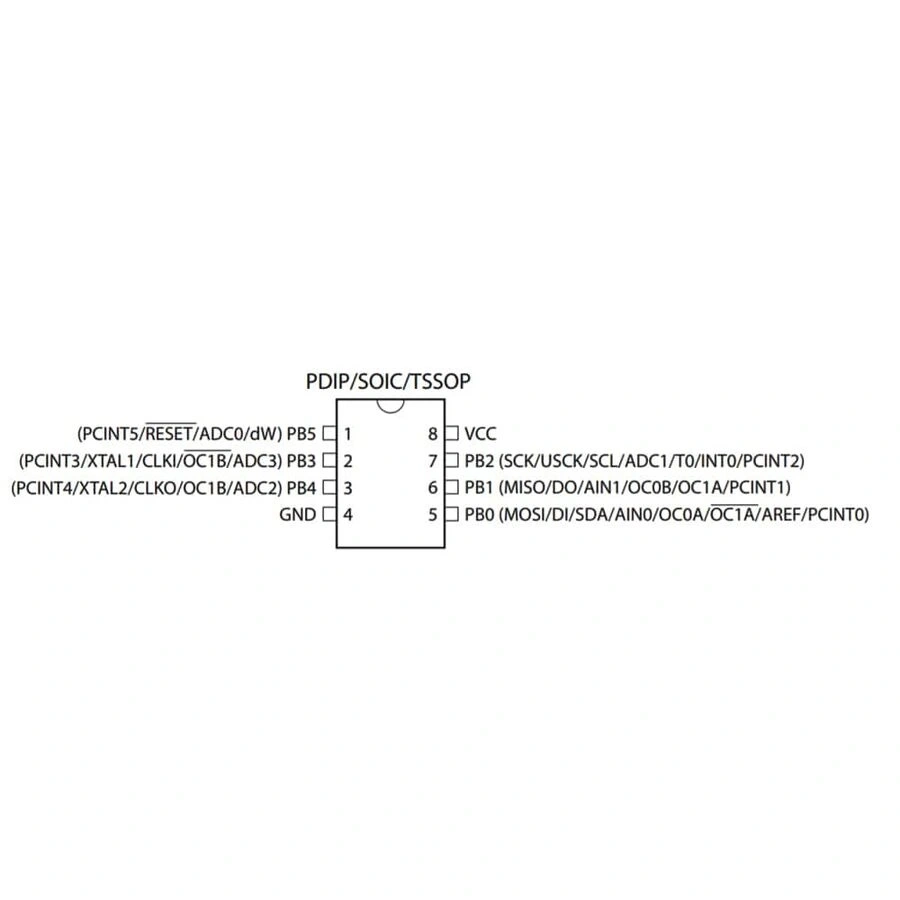

ATtiny85'in pin fonksiyonları ve özellikleri:

• PB0 (Pin 5): I/O, PCINT0, MOSI, DI, SDA, AIN0, OC0A, OC1A, AREF
• PB1 (Pin 6): I/O, PCINT1, MISO, DO, AIN1, OC0B, OC1A
• PB2 (Pin 7): I/O, PCINT2, SCK, USCK, SCL, ADC1, T0
• PB3 (Pin 2): I/O, PCINT3, XTAL1, CLKI, OC1B, ADC3
• PB4 (Pin 3): I/O, PCINT4, XTAL2, CLKO, OC1B, ADC2
• PB5 (Pin 1): I/O, PCINT5, RESET, ADC0, dW
• VCC (Pin 8): Pozitif besleme voltajı (2.7V - 5.5V)
• GND (Pin 4): Toprak bağlantısı

Sorun Giderme ve İpuçları

ATtiny85-20PU 8-Bit 20MHz Mikrodenetleyici DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Sorunları: ISP bağlantılarını ve clock ayarlarını kontrol edin
• Yanlış Fuse Bit Ayarları: Fuse bitleri yanlış ayarlanırsa kurtarma için yüksek voltaj programlama gerekebilir
• Pin Sayısı Yetersizliği: I/O çoğullama (multiplexing) teknikleri kullanın
• Kararsız Çalışma: Güç kaynağı bypass kapasitörlerini doğru şekilde yerleştirin
• Arduino Kütüphane Uyumsuzlukları: ATtiny uyumlu kütüphane versiyonlarını kullanın

Verimli Kullanım İpuçları

• I/O pinlerini paylaşımlı kullanarak fonksiyonaliteyi artırın
• Güç tasarrufu için uyku modlarını etkin şekilde kullanın
• Dahili RC osilatörü kalibre ederek zamanlama hassasiyetini artırın
• Pil ömrünü uzatmak için clock frekansını uygulamaya göre ayarlayın
• Bellek kısıtlı olduğundan, kod optimizasyonuna özen gösterin
• Analog okumalar için ortalama alma tekniği kullanın

Paket İçeriği

• ATtiny85-20PU 8-Bit 20MHz Mikrodenetleyici DIP-8
