ATtiny12L-4SU SMD 8-Bit 4MHz Mikrodenetleyici SOIC-8

ATtiny12L-4SU SMD 8-Bit 4MHz Mikrodenetleyici SOIC-8

ATtiny12L-4SU, Microchip (eski Atmel) tarafından üretilen ultra kompakt ve düşük güç tüketimli 8-bit AVR mikrodenetleyicisidir. SOIC-8 SMD paketinde sunulan bu entegre, 4 MHz çalışma frekansı ile minimal kontrol uygulamaları için tasarlanmıştır.

1KB Flash program belleği ve 64 bayt SRAM içeren bu mikrodenetleyiciler, tek görevli basit projeler için uygun maliyetli bir çözüm sunar.

"L" versiyonu düşük voltaj ve güç tüketimi ile öne çıkan ATtiny12L-4SU, çeşitli elektronik komponentler ile uyumlu çalışarak, pille çalışan mini projelerinizde maksimum enerji verimliliği sağlar.

Teknik Özellikler

ATtiny12L-4SU SMD 8-Bit 4MHz Mikrodenetleyici SOIC-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: ATtiny
• Model: ATtiny12L-4SU
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 4 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 1.024 KB (1K x 8-bit)
• SRAM Belleği: 64 Bayt
• EEPROM Belleği: Yok
• I/O Pin Sayısı: 6 (5 kullanılabilir I/O)
• ADC Kanalları: Yok
• PWM Kanalları: 1
• Seri Haberleşme: Yok
• Zamanlayıcı Modülleri: 1 (8-bit)
• Komparatörler: 1 Analog Komparatör
• Kesme (Interrupt) Kaynakları: 3
• Çalışma Gerilimi: 2.7V - 5.5V
• Paket Tipi: SOIC-8 (SMD)
• Pin Sayısı: 8
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Var
• Brown-out Detection: Yok
• Power-on Reset: Var
• Dahili Osilatör: Var (kalibre edilebilir)
• Güç Tüketimi (Aktif): ~2.0mA @ 3V, 4MHz
• Güç Tüketimi (Power-down): <1µA @ 3V
• Programlama Arayüzü: ISP (In-System Programming), HVP (High Voltage Programming)
• "L" Versiyonu Özelliği: Düşük voltaj işlemi için optimize edilmiş
• RoHS Uyumluluğu: Evet
• Kılıf Boyutları: 5.0mm x 4.0mm x 1.75mm

Kullanım Alanları

ATtiny12L-4SU SMD 8-Bit 4MHz Mikrodenetleyici SOIC-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Minyatür Elektronik Ürünler

• LED yanıp sönme devreleri
• Zamanlayıcı modülleri
• Uzaktan kumanda sistemleri
• Basit elektronik oyuncaklar
• Mini gösterge devreleri

Pille Çalışan Uygulamalar

• Düşük güç sensör düğümleri
• Düğme pilli elektronik cihazlar
• Enerji tasarruflu küçük aletler
• Uzun ömürlü durum göstergeleri
• Aralıklı çalışan zaman monitörleri

Tek İşlevli Kontrol Devreleri

• Basit motor kontrolü
• Kapı kilidi kontrol devreleri
• Durum izleme sistemleri
• Tetikleyici devreler
• Anahtar üniteleri

Avantajlar ve Özellikler

ATtiny12L-4SU SMD 8-Bit 4MHz Mikrodenetleyici SOIC-8'in sağladığı avantajlar ve çözümler.

• Ultra Kompakt Boyut: SOIC-8 paketi ile minimum PCB alanı
• Düşük Güç Tüketimi: "L" versiyonu ile pil ömrü optimizasyonu
• Ekonomik Çözüm: Basit görevler için uygun maliyetli seçim
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası çalışma
• Dahili RC Osilatör: Harici kristal gerektirmeyen tasarım
• Komparatör Modülü: Analog sinyal karşılaştırma yeteneği
• PWM Çıkışı: Motor ve LED kontrolü için darbe genişlik modülasyonu
• Watchdog Timer: Sistem kilitlenmelerine karşı otomatik reset
• AVR RISC Mimarisi: Verimli kod çalıştırma kabiliyeti
• In-System Programming: Devre üzerinde programlama imkanı

Programlama ve Geliştirme

ATtiny12L-4SU SMD 8-Bit 4MHz Mikrodenetleyici SOIC-8'in programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Atmel Studio veya Microchip Studio
• AVR-GCC ve AVRDUDE
• USBasp, AVRISPmkII veya benzeri ISP programlayıcı
• SOIC-8 adaptör kartı veya klips
• ISP (In-System Programming) bağlantı kabloları
• AVR fuse bit hesaplayıcı araçları

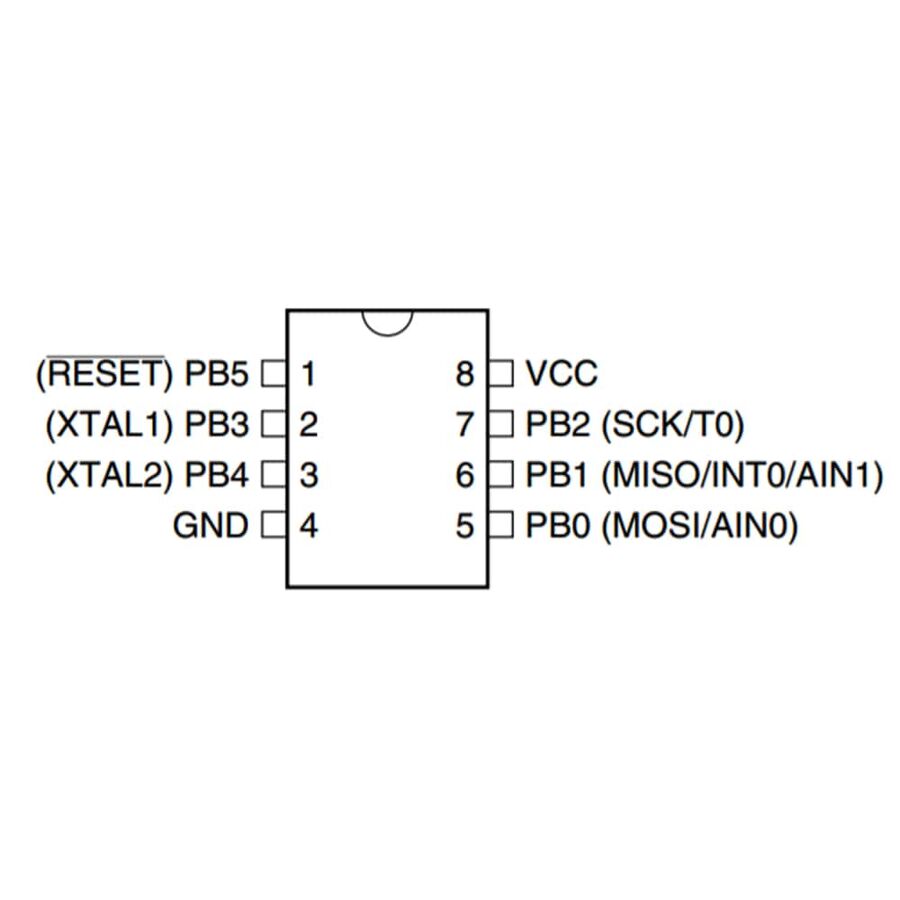

ATtiny12L-4SU'nun pin fonksiyonları ve özellikleri:

• PB0 (Pin 5): I/O, AIN0 (Analog Komparatör +)
• PB1 (Pin 6): I/O, AIN1 (Analog Komparatör -)
• PB2 (Pin 7): I/O, T0 (Timer/Counter Input)
• PB3 (Pin 2): I/O
• PB4 (Pin 3): I/O
• PB5 (Pin 1): RESET (Programlama modu)
• VCC (Pin 8): Pozitif besleme voltajı (2.7V - 5.5V)
• GND (Pin 4): Toprak bağlantısı

Sorun Giderme ve İpuçları

ATtiny12L-4SU SMD 8-Bit 4MHz Mikrodenetleyici SOIC-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Zorluğu: ISP bağlantılarını kontrol edin, doğru fuse ayarlarını kullanın
• Fuse Bit Sorunları: Yanlış fuse ayarları için HVP (Yüksek Voltaj Programlama) gerekebilir
• SMD Lehimleme Zorluğu: Adaptör kartı veya SOIC klips kullanın
• Sınırlı Bellek: Kod optimizasyonu yapın, assembly dili tercih edin
• Dahili Osilatör Sapması: Kritik zamanlama gerektiren uygulamalarda kalibre edin

Verimli Kullanım İpuçları

• Power-down modu ile pil ömrünü maksimize edin
• Watchdog timer ile düzenli uyanma rutinleri oluşturun
• Komparatör modülünü pil voltaj seviyesi izleme için kullanın
• Assembly dili programlama ile kod verimliliğini artırın
• PWM çıkışını motor hız kontrolü veya LED parlaklık ayarı için kullanın
• Pin tasarrufu için giriş pullup dirençlerini dahili olarak etkinleştirin

Paket İçeriği

• ATtiny12L-4SU SMD 8-Bit 4MHz Mikrodenetleyici SOIC-8
