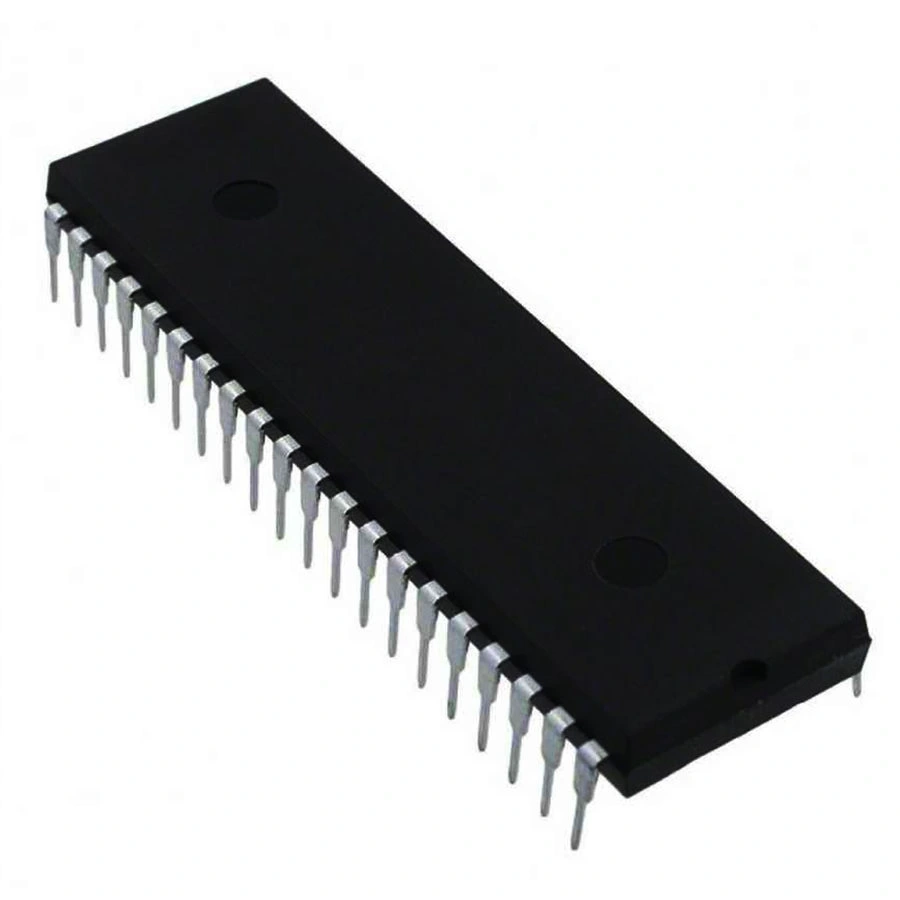

PIC16C65B-04/P Dip40 8-Bit 4MHz Mikrodenetleyici

PIC16C65B-04/P DIP40 8-Bit 4MHz Mikrodenetleyici

PIC16C65B-04/P, Microchip Technology'nin klasik OTP (One-Time Programmable) 8-bit mikrodenetleyicisidir. DIP40 paketinde sunulan bu entegre, 4 MHz çalışma frekansı ile endüstriyel uygulamalar için tasarlanmıştır.

8KB program belleği ve 368 bayt RAM içeren bu mikrodenetleyiciler, eski projelerin bakımı ve klasik sistemlerin yedek parçası olarak değerli bir bileşendir.

PIC16C65B-04/P, çeşitli elektronik komponentler ile uyumlu çalışarak, uzun ömürlü endüstriyel sistemlerde güvenilir bir kontrol çözümü sağlar.

Teknik Özellikler

PIC16C65B-04/P DIP40 8-Bit 4MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16C
• Model: PIC16C65B-04/P
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 4 MHz
• Program Belleği Tipi: OTP (One-Time Programmable)
• Program Belleği Boyutu: 8 KB (4K x 14-bit kelime)
• RAM Belleği: 368 Bayt
• EEPROM Belleği: Yok
• I/O Pin Sayısı: 33
• ADC Kanalları: Yok
• PWM Kanalları: 2
• Seri Haberleşme: 1 x USART, 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Komparatörler: Yok
• Kesme (Interrupt) Kaynakları: 11
• Çalışma Gerilimi: 4.5V - 5.5V
• Paket Tipi: DIP-40
• Pin Sayısı: 40
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Yok
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Capture/Compare/PWM Modülleri: 2
• Güç Tüketimi (Aktif): ~2.5mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <10µA @ 5V
• RoHS Uyumluluğu: Hayır

Kullanım Alanları

PIC16C65B-04/P DIP40 8-Bit 4MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol Sistemleri

• Eski otomasyon sistemlerinin bakım ve onarımı
• Endüstriyel makine kontrol üniteleri
• Üretim hattı kontrol sistemleri
• PLC benzeri endüstriyel kontrolörler
• Motor kontrol sistemleri

Kalıcı Uygulamalar

• Uzun ömürlü endüstriyel cihazlar
• Değiştirilmesi zor gömülü sistemler
• Eski sistem yedekleri ve yedek parçalar
• Güvenlik odaklı uygulamalar
• Kritik altyapı bileşenleri

Eğitim ve Geliştirme

• Klasik mikroişlemci mimarileri eğitimi
• Endüstriyel kontrol sistemleri eğitimi
• Retro bilgisayar projeleri
• Eski sistem emülasyonu
• Karşılaştırmalı mikrodenetleyici çalışmaları

Avantajlar ve Özellikler

PIC16C65B-04/P DIP40 8-Bit 4MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• OTP Bellek Güvenliği: Tek kez programlanabilir bellek ile kod koruması
• Endüstriyel Dayanıklılık: Zorlu koşullarda uzun süreli çalışabilme
• Geniş I/O Kapasitesi: 33 I/O pini ile kapsamlı arayüz imkanı
• Çoklu Haberleşme: USART ve SPI/I²C protokolleri ile çeşitli cihaz bağlantısı
• PWM Kanalları: 2 adet PWM ile motor ve sinyal kontrolü
• Kolay Montaj: DIP-40 paketi ile soket kullanımı ve kolay bakım
• Düşük Güç Tasarımı: Sleep modu ile güç tasarrufu
• Kararlı Çalışma: 4MHz sabit frekans ile tutarlı performans
• Eski Sistemlerle Uyumluluk: Legacy sistemler için ideal yedek parça
• Güvenilir Çalışma: Ispatlanmış mimarisi ile yüksek güvenilirlik

Programlama ve Geliştirme

PIC16C65B-04/P DIP40 8-Bit 4MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB C Compiler for PIC16 MCUs (eski sürüm C derleyicisi)
• MPASM Assembler (Assembly dili için)
• Universal veya özel OTP programlayıcı
• PICSTART Plus, ProMate II gibi eski programlayıcılar
• 5V güç kaynağı
• 4MHz kristal ve kapasitörler

PIC16C65B-04/P, Microchip PIC mikrodenetleyici ailesinin klasik ve güvenilir bir üyesi olarak, endüstriyel uygulamalarda önemli bir yer tutar.

Önemli port fonksiyonları:

• PORTA (RA0-RA5): Dijital I/O
• PORTB (RB0-RB7): Dijital I/O, Interrupt-on-change
• PORTC (RC0-RC7): Dijital I/O, PWM, USART, I²C, SPI
• PORTD (RD0-RD7): Dijital I/O
• PORTE (RE0-RE2): Dijital I/O
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• OSC1/OSC2: Harici osilatör bağlantısı
• RX/TX: USART seri haberleşme
• SCL/SDA: I²C haberleşme
• SDI/SDO/SCK: SPI haberleşme
• CCP1/CCP2: PWM çıkışları

Sorun Giderme ve İpuçları

PIC16C65B-04/P DIP40 8-Bit 4MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Zorluğu: Güncel programlayıcılarla uyumluluk sorunlarına dikkat edin
• Tek Kez Programlama: Programlamadan önce kodunuzu eşdeğer Flash modelde test edin
• Osilatör Sorunları: 4MHz kristal bağlantılarını ve kapasitörleri doğru ayarlayın
• 5V Güç Gereksinimi: Düşük voltaj durumlarına karşı regülatör kullanın
• Eski Donanım Uyumluluğu: Güncel çevre birimlerinin voltaj seviyelerine dikkat edin

Verimli Kullanım İpuçları

• Kod geliştirmek için PIC16F65 gibi Flash modellerde test yapın
• Tam kapasiteli soket kullanarak kolay montaj ve bakım sağlayın
• Watchdog Timer ile sistem kilitlenmelerine karşı koruma sağlayın
• Sleep modu kullanarak güç tüketimini azaltın
• Hardware debounce devreleri ekleyerek yazılım yükünü azaltın
• Assembly dili ile daha optimize kod elde edin

Paket İçeriği

• PIC16C65B-04/P DIP40 8-Bit 4MHz Mikrodenetleyici
