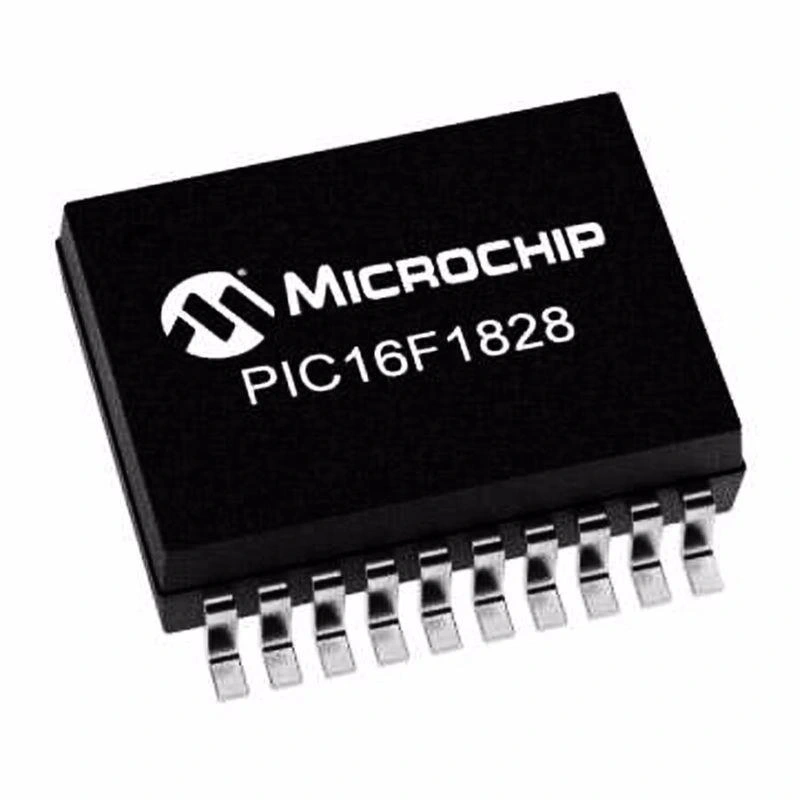

PIC16F1828 I/SS SMD SSOP-20 8-Bit 32 MHz Mikrodenetleyici

PIC16F1828-I/SS SMD SSOP-20 8-Bit 32 MHz Mikrodenetleyici

PIC16F1828-I/SS, Microchip Technology'nin kompakt ve yüksek performanslı 8-bit mikrodenetleyicisidir. SSOP-20 SMD paketinde sunulan bu entegre, 32 MHz'e kadar çalışma frekansı ile hızlı işlem yapabilme kapasitesine sahiptir.

7KB program belleği ve gelişmiş analog özelliklere sahip olan bu mikrodenetleyiciler, alan kısıtlı SMD tasarımlar için ideal bir seçenektir.

PIC16F1828-I/SS, çeşitli elektronik komponentler ile uyumlu çalışarak, kompakt ve yüksek performanslı elektronik projelerde geniş kullanım alanı bulmaktadır.

Teknik Özellikler

PIC16F1828-I/SS SMD SSOP-20 8-Bit 32 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F1
• Model: PIC16F1828-I/SS
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 32 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 7 KB (4K x 14-bit kelime)
• RAM Belleği: 384 Bayt
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 17
• ADC Kanalları: 12 (10-bit)
• PWM Kanalları: 4
• Seri Haberleşme: 1 x EUSART, 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 5 (üç 8-bit, iki 16-bit)
• Komparatörler: 2
• DAC: 1 (5-bit)
• Kesme (Interrupt) Kaynakları: 19
• Çalışma Gerilimi: 1.8V - 5.5V
• Paket Tipi: SSOP-20 (SMD)
• Pin Sayısı: 20
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Dahili Osilatör: 16 MHz (HF-INTOSC), 31 kHz (LF)
• PLL (Phase-Locked Loop): Var (4x çarpan)
• Analog Modüller: ADC, komparatör, DAC
• Capture/Compare/PWM Modülleri: 4
• Güç Tüketimi (Aktif): ~0.6mA/MHz
• Güç Tüketimi (Sleep): <100nA
• XLP (eXtreme Low Power): Var
• Peripheral Pin Select: Var
• Programlama Döngüsü: 10,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

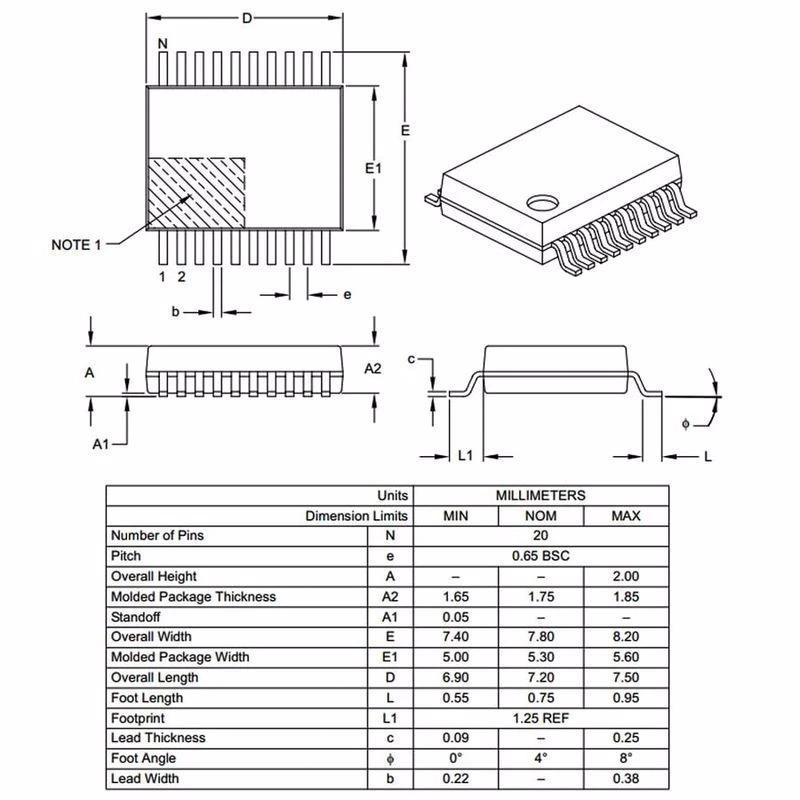

• Kılıf Boyutları: 7.8mm x 7.2mm x 1.85mm

Kullanım Alanları

PIC16F1828-I/SS SMD SSOP-20 8-Bit 32 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Kompakt Elektronik Sistemler

• Taşınabilir sensör modülleri
• IoT uç noktaları
• Minyatür kontrol sistemleri
• Kablosuz cihaz kontrol birimleri
• Akıllı sensör arayüzleri

Endüstriyel Uygulamalar

• Motor kontrol kartları
• Proses izleme sensörleri
• Otomasyon alt sistemleri
• Veri toplama modülleri
• Akıllı anahtar devreleri

Tüketici Elektroniği

• Akıllı ev cihazları
• Uzaktan kumanda sistemleri
• LED aydınlatma kontrolleri
• Küçük boyutlu oyuncak ve hobi projeleri
• Giyilebilir elektronik ürünler

Avantajlar ve Özellikler

PIC16F1828-I/SS SMD SSOP-20 8-Bit 32 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Kompakt SMD Paketi: Minimum PCB alanı gereksinimi
• Yüksek Performans: 32 MHz çalışma frekansı ile hızlı işlem gücü
• Esnek Pin Yapısı: Peripheral Pin Select ile yapılandırılabilir pinner
• Zengin Analog Özellikler: 12 kanal ADC, komparatörler ve DAC
• Düşük Güç Tüketimi: XLP teknolojisi ile batarya ömrünü uzatma
• Kalıcı Veri Saklama: 256 byte EEPROM ile konfigürasyon verisi depolama
• Geniş Çalışma Voltajı: 1.8V - 5.5V aralığında çalışabilme esnekliği
• Gelişmiş İletişim: EUSART ve SPI/I²C protokolleri ile kolay entegrasyon
• Endüstriyel Sıcaklık: -40°C ile +85°C arasında güvenilir çalışma
• Çoklu PWM: 4 adet PWM kanalı ile motor ve sinyal kontrolü

Programlama ve Geliştirme

PIC16F1828-I/SS SMD SSOP-20 8-Bit 32 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı
• SSOP-20 adaptör kartı veya SMD programlama soketi
• MikroC PRO, CCS C veya diğer PIC uyumlu derleyiciler
• ICSP (In-Circuit Serial Programming) bağlantısı
• 1.8V - 5.5V güç kaynağı

PIC16F1828-I/SS, Microchip PIC mikrodenetleyici ailesinin kompakt ve yüksek performanslı bir üyesi olarak, SMD projelerinde çok yönlü kullanım sağlar.

Önemli port fonksiyonları:

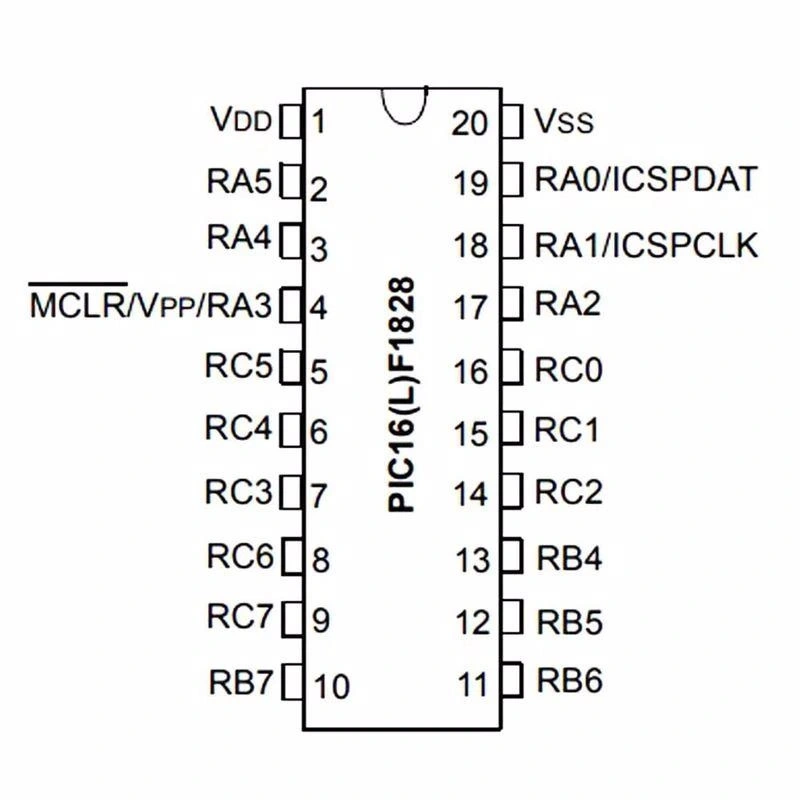

• PORTA (RA0-RA5): Dijital I/O, ADC, MCLR
• PORTB (RB4-RB7): Dijital I/O, ADC
• PORTC (RC0-RC7): Dijital I/O, PWM, USART, I²C, SPI
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• AN0-AN11: Analog giriş kanalları
• RX/TX: USART seri haberleşme
• SCL/SDA: I²C haberleşme
• SDI/SDO/SCK: SPI haberleşme
• CCP1-4: PWM çıkışları

Sorun Giderme ve İpuçları

PIC16F1828-I/SS SMD SSOP-20 8-Bit 32 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SMD Lehimleme Zorluğu: Flux kullanın ve uygun lehimleme istasyonu tercih edin
• Programlama Hatası: ICSP bağlantılarını ve adaptör kartı bağlantılarını kontrol edin
• PLL ve 32MHz Sorunu: Konfigürasyon bitlerinde doğru osilatör ve PLL ayarını yapın
• I/O Pin Çalışmıyor: TRIS, LAT, ANSEL kayıtlarını ve PPS ayarlarını kontrol edin
• Düşük Voltajda Kararsızlık: Bypass kapasitörlerini güç hatlarına yakın yerleştirin

Verimli Kullanım İpuçları

• Peripheral Pin Select ile PCB tasarımını optimize edin
• Düşük güç gerektiren uygulamalarda XLP modlarını kullanın
• ADC okumalarında harici referans kullanarak hassasiyeti artırın
• Çalışma frekansını uygulama gereksinimlerine göre ayarlayın
• Kullanılmayan periferalleri kapatarak güç tüketimini azaltın
• SSOP paketini PCB'ye monte etmeden önce adaptör üzerinde test edin

Paket İçeriği

• PIC16F1828-I/SS SMD SSOP-20 8-Bit 32 MHz Mikrodenetleyici
