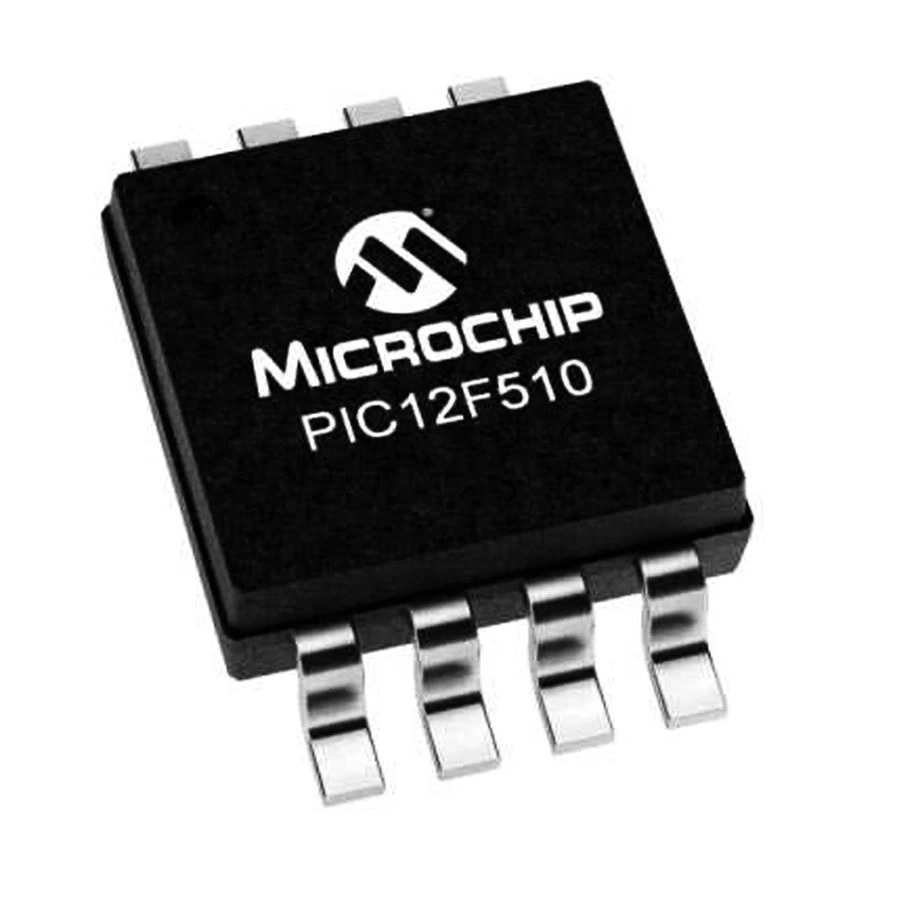

PIC12F510 I/SN SMD SOIC-8 8-Bit 8Mhz Mikrodenetleyici

PIC12F510-I/SN SMD SOIC-8 8-Bit 8MHz Mikrodenetleyici

PIC12F510-I/SN, Microchip'in temel seviye 8-bit işlemci ailesine ait yüzey montaj formunda bir mikrodenetleyicidir. SOIC-8 SMD paketinde 8MHz'e kadar çalışabilen bu entegre, maliyet-etkin çözümler için idealdir.

1KB program belleği ile donatılan mikrodenetleyiciler arasında, ultra düşük maliyetli SMD projeler için kompakt bir çözümdür.

Dahili 8MHz osilatör ve 8-bit ADC barındıran bu elektronik komponent, ekstra komponent gereksinimini azaltarak basit uygulamalar için idealdir.

Düşük pin sayısına rağmen zengin fonksiyonlar sunan Microchip PIC mikrodenetleyici, yüzey montaj uyumluluğu ile yüksek yoğunluklu PCB tasarımları için mükemmel bir seçimdir.

Teknik Özellikler

PIC12F510-I/SN SMD SOIC-8 8-Bit 8MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC12F
• Model: PIC12F510-I/SN
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 8 MHz
• Program Belleği Tipi: OTP (One Time Programmable)
• Program Belleği Boyutu: 1.0 KB (512 kelime)
• RAM Belleği: 38 Bayt
• EEPROM Belleği: Yok
• I/O Pin Sayısı: 6
• ADC Kanalları: 4 kanal, 8-bit
• Zamanlayıcılar: 1 (8-bit TMR0)
• PWM Modülleri: Yok
• Komparatörler: Yok
• Dahili Osilatör: 8MHz
• Kesme (Interrupt) Kaynakları: 2
• Watchdog Timer: Var
• Çalışma Gerilimi: 2,0V - 5.5V
• Paket Tipi: SOIC-8 (Surface Mount)
• Pin Sayısı: 8
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Brown-out Reset: Var
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~2mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 3V
• RoHS Uyumluluğu: Evet

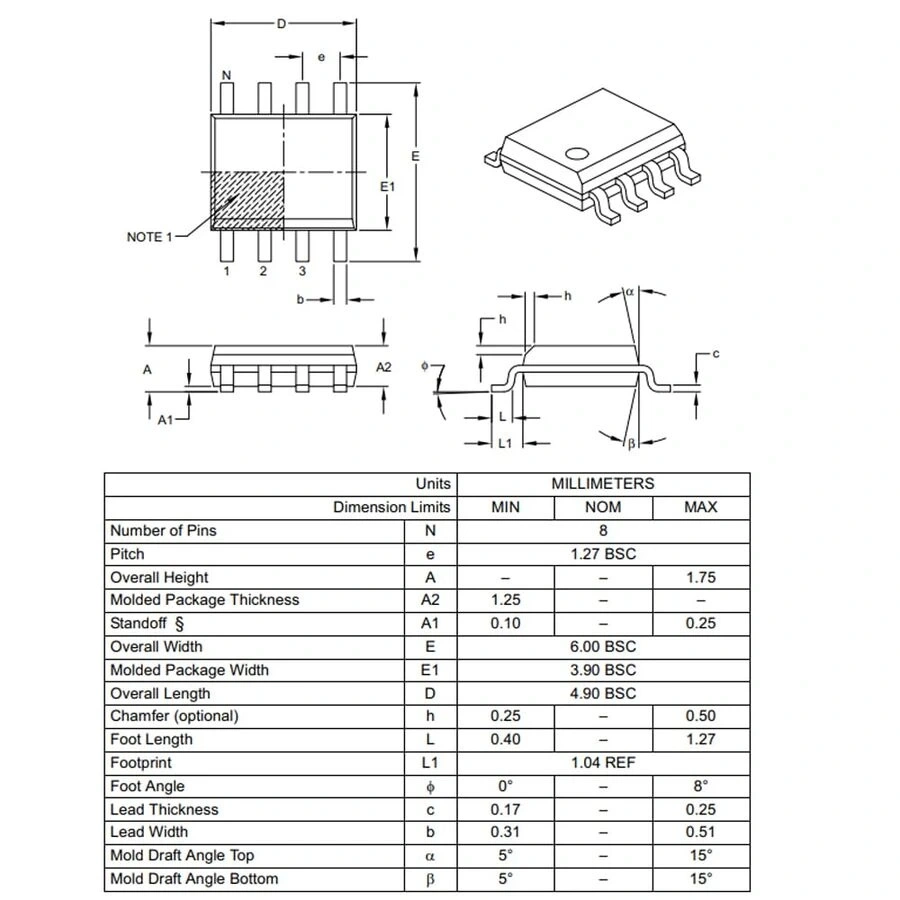

• Paket Boyutları: Yaklaşık 5mm x 4mm x 1.75mm
• Komut Seti: 33 Komut
• Baseline PIC Core: Var
• Çift Besleme İğne (VDD/VSS): 2 ve 7 numaralı pinler

Kullanım Alanları

PIC12F510-I/SN SMD SOIC-8 8-Bit 8MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Sensör Arayüzleri

• Sıcaklık sensör devreleri
• Işık sensör modülleri
• Nem algılama birimleri
• Basit veri edinme sistemleri
• Seviye detektörleri

Kontrol Uygulamaları

• Zamanlayıcı devreleri
• Temel motor kontrol üniteleri
• Anahtarlama sistemleri
• LED gösterge kontrolleri
• Röle sürücü devreleri

Maliyet Kritik Ürünler

• Tek kullanımlık elektronik ürünler
• Düşük maliyetli oyuncaklar
• Basit uzaktan kumandalar
• Tüketici elektroniği aksesuarları
• Düğme arayüzleri

Endüstriyel Uygulamalar

• Durum izleme cihazları
• Basit sayaçlar
• Alarm sistemleri
• Sensör sinyal koşullandırıcılar
• Basit otomasyon üniteleri

Avantajlar ve Özellikler

PIC12F510-I/SN SMD SOIC-8 8-Bit 8MHz Mikrodenetleyici'nin sağladığı avantajlar ve öne çıkan özellikleri.

• Ekonomik Fiyat: Temel PIC özellikleri ile ultra düşük maliyet
• SMD Paket: SOIC-8 formunda yüzey montaj teknolojisi ile daha kompakt tasarımlar
• Dahili Osilatör: Harici kristal gerektirmeden 8MHz'e kadar çalışabilme
• Analog Giriş: 4 kanaldan 8-bit çözünürlükle analog değer okuyabilme
• Geniş Çalışma Voltajı: 2.0V - 5.5V arası besleme voltajı desteği
• Düşük Güç Tüketimi: Sleep modunda 1µA'dan az güç tüketimi
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası çalışabilme
• Basit Programlanabilirlik: ICSP ile devreden sökülmeden programlama
• Brown-out Reset: Voltaj düşümlerinde güvenli reset sağlaması
• Kompakt Form Faktörü: Minimum PCB alanı gerektiren tasarım
• Çoklu I/O Pinleri: 6 programlanabilir giriş/çıkış pini
• Yüksek Güvenilirlik: Temel işlevsellik ile sağlam çalışma

Programlama ve Geliştirme

PIC12F510-I/SN SMD SOIC-8 8-Bit 8MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi veya MPASM (Assembly için)
• PICkit 2/3/4 programlayıcı
• SOIC-8 test klipsi veya programlama adaptörü
• PCB tasarım yazılımı (Altium, Eagle, KiCad)
• 2.0V - 5.5V güç kaynağı
• SMD lehimleme ekipmanı
• Test çipi (PIC12F509-JW gibi) - OTP öncesi test için
• Pull-up dirençleri (SMD 0603/0805)
• Bypass kapasitörleri (100nF, SMD 0603/0805)
• LED'ler ve test komponentleri (SMD)
• Analog sensörler (ADC testi için)

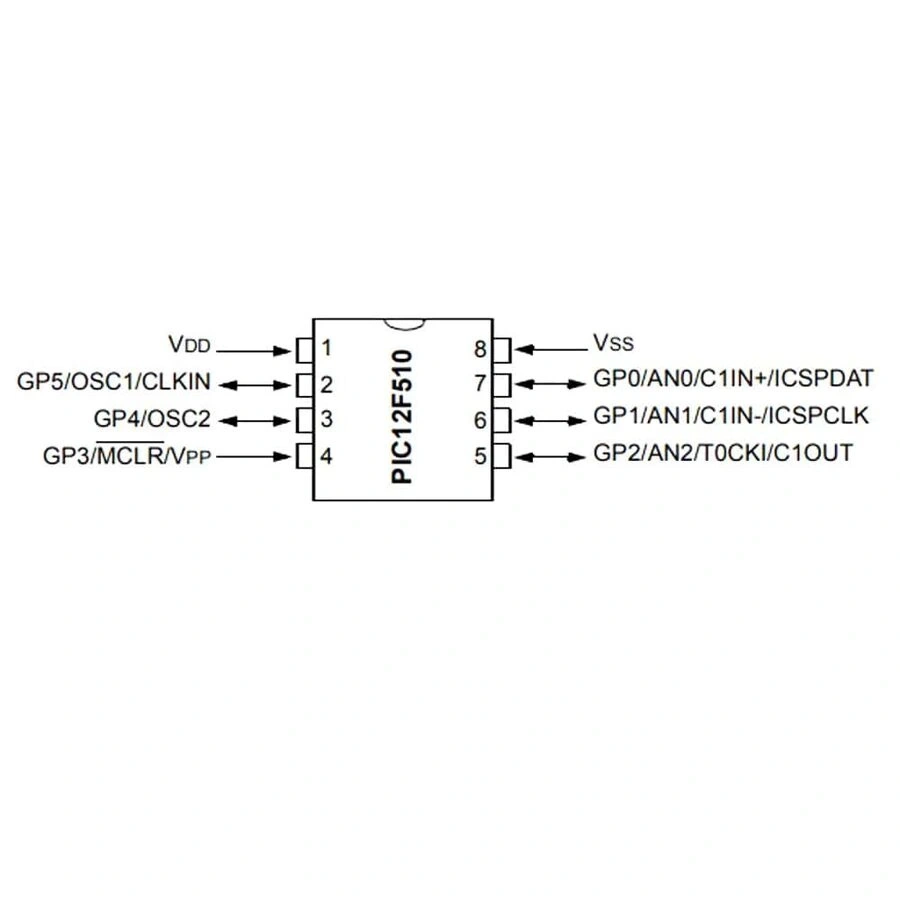

Önemli port fonksiyonları:

• GP0/AN0/ICSPDAT: Dijital I/O, Analog Giriş 0, ICSP Data
• GP1/AN1/ICSPCLK: Dijital I/O, Analog Giriş 1, ICSP Clock
• GP2/AN2/T0CKI: Dijital I/O, Analog Giriş 2, Timer0 Clock
• GP3/MCLR/VPP: Dijital Giriş (sadece), Reset, Programlama Voltajı
• GP4/AN3: Dijital I/O, Analog Giriş 3
• GP5/OSC1/CLKIN: Dijital I/O, Harici Osilatör Girişi
• VDD: Pozitif besleme (2.0V - 5.5V)
• VSS: Toprak bağlantısı

Sorun Giderme ve İpuçları

PIC12F510-I/SN SMD SOIC-8 8-Bit 8MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• OTP Programlama Riskleri: Önce simülatörde test edin, sonra silikon laboratuar testleri yapın, son olarak OTP programlayın.
• SMD Programlama Zorlukları: SOIC test klipsi veya programlama adaptörü kullanın, PCB'de ICSP header planlayın.
• Yetersiz ADC Hassasiyeti: 8-bit ADC için sinyal koşullandırma devreleri ekleyin, referans voltajı optimize edin.
• Limited I/O Pinleri: Multiplexing teknikleri, shift register entegreleri veya matris düzenlemesi kullanın.
• Osilatör Kararsızlığı: Güç dalgalanmalarına karşı bypass kapasitörleri ekleyin ve brown-out detektörünü aktif edin.

Performans İpuçları

• Kod optimizasyonu için Assembly dilini tercih edin
• Döngüleri ve timing-kritik kodları optimize edin
• ADC kullanırken acquisition time için yeterli bekleme ekleyin
• Sürekli örnekleme yerine aralıklı örnekleme ile güç tasarrufu yapın
• GP3 pininin sadece giriş olduğunu unutmayın
• Giriş pinleri için pull-up/pull-down yapılandırması kullanın

Paket İçeriği

• PIC12F510-I/SN SMD SOIC-8 8-Bit 8MHz Mikrodenetleyici
