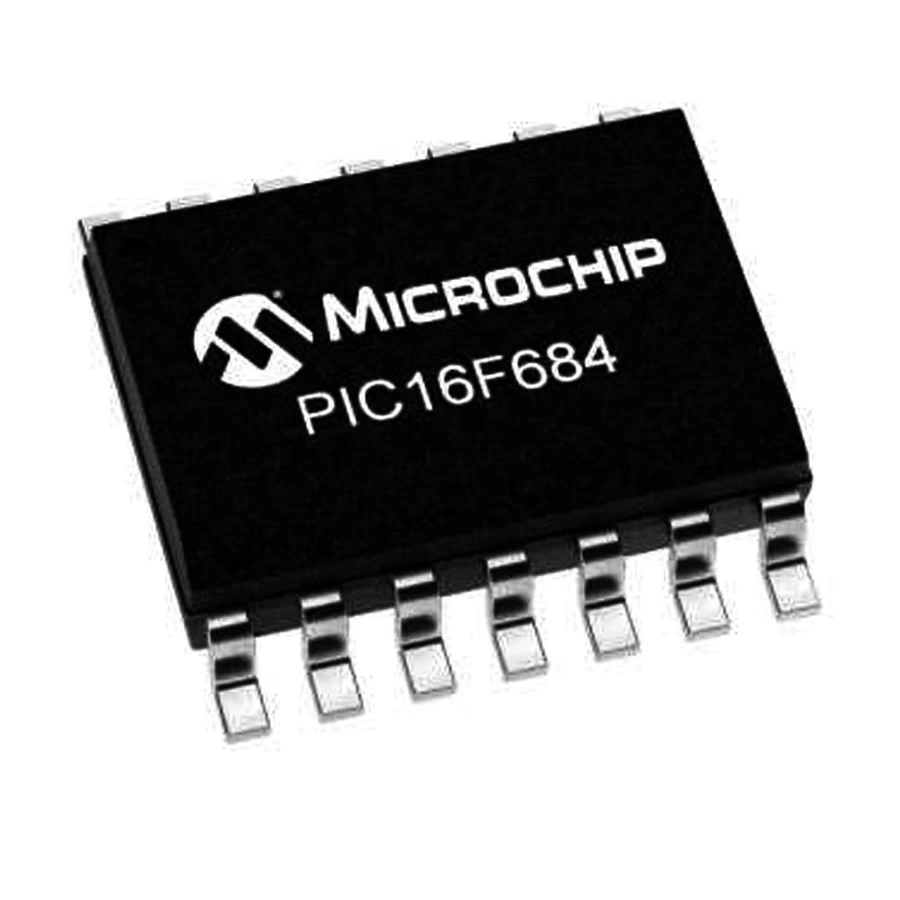

PIC16F684-I/SL SMD SOIC-14 8-Bit 20 MHz Mikrodenetleyici
PIC16F684-I/SL, Microchip Technology'nin yüzey montaj teknolojisi ile üretilen kompakt bir 8-bit mikrodenetleyicisidir. SOIC-14 paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile yüksek performans sunar.
3.5KB program belleği ve gelişmiş analog özelliklere sahip olan bu mikrodenetleyiciler, SMD tasarımlar için mükemmel bir seçimdir.
PIC16F684-I/SL, çeşitli elektronik komponentler ile uyumlu çalışarak, kompakt ve yüksek performanslı elektronik uygulamalarda sıkça tercih edilmektedir.
Teknik Özellikler
PIC16F684-I/SL SMD SOIC-14 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Microchip Technology
- Mikrodenetleyici Serisi: PIC16F
- Model: PIC16F684-I/SL
- İşlemci Mimarisi: 8-Bit RISC
- Maksimum Çalışma Frekansı: 20 MHz
- Program Belleği Tipi: Flash
- Program Belleği Boyutu: 3.5 KB (2K x 14-bit kelime)
- RAM Belleği: 128 Bayt
- EEPROM Belleği: 256 Bayt
- I/O Pin Sayısı: 12
- ADC Kanalları: 8 (10-bit)
- PWM Kanalları: 1
- Zamanlayıcı Modülleri: 2 (bir 8-bit, bir 16-bit)
- Komparatörler: 2
- Kesme (Interrupt) Kaynakları: 8
- Çalışma Gerilimi: 2.0V - 5.5V
- Paket Tipi: SOIC-14 (SMD)
- Pin Sayısı: 14
- Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
- Watchdog Timer: Var
- Brown-out Reset: Programlanabilir
- Power-up Timer: Var
- Oscillator Start-up Timer: Var
- Dahili Osilatör: 8 MHz (INTOSC), 31 kHz (LFINTOSC)
- Analog Modüller: Comparator, Enhanced Comparator
- Capture/Compare/PWM Modülü: Enhanced CCP
- Güç Tüketimi (Aktif): ~1.8mA @ 5V, 4MHz
- Güç Tüketimi (Sleep):<1µA @ 5V
- Programlama Döngüsü: 100,000 yazma/silme
- Veri Saklama Süresi: 40+ yıl
- RoHS Uyumluluğu: Evet
- Kılıf Boyutları: 8.65mm x 3.90mm x 1.55mm
Kullanım Alanları
PIC16F684-I/SL SMD SOIC-14 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Kompakt Elektronik Tasarımlar
- Taşınabilir cihazlar
- Giyilebilir elektronik
- Sensör modülleri
- IoT node uygulamaları
- Minyatür kontrol sistemleri
Endüstriyel Kontrol
- Sıcaklık ve basınç monitörleri
- Sınır algılama sistemleri
- Batarya yönetim birimleri
- Anahtar mod güç kontrolleri
- Sensör arayüzleri
Hobi ve Ticari Uygulamalar
- LED aydınlatma kontrolleri
- Sinyal işleme modülleri
- Uzaktan kontrol üniteleri
- Smart ev bileşenleri
- Kompakt veri toplama sistemleri
Avantajlar ve Özellikler
PIC16F684-I/SL SMD SOIC-14 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.
- Kompakt SMD Paketi: Minimum PCB alanı gereksinimi
- Dahili Osilatör: Harici kristal gerektirmeyen tasarım esnekliği
- Zengin Analog Özellikler: 10-bit ADC ve gelişmiş komparatörler
- Geniş Çalışma Voltajı: 2.0V - 5.5V çalışma aralığı
- Kalıcı Veri Saklama: 256 bayt EEPROM ile veri depolama
- Düşük Güç Tüketimi: Pil ile çalışan uygulamalar için ideal
- Enhanced PWM: Motor kontrolü ve güç düzenleme uygulamaları
- Endüstriyel Sıcaklık Aralığı: Zorlu ortamlarda güvenilir çalışma
- Yüksek Performans: 5 MIPS (20 MHz) işlem gücü
- nanoWatt Teknolojisi: Batarya ömrünü optimize eden tasarım
Programlama ve Geliştirme
PIC16F684-I/SL SMD SOIC-14 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.
İpucu: SOIC-14 paketini breadboard üzerinde test etmek için SOIC-DIP adaptör kartı kullanın. Analog pinlerin dijital olarak kullanımında ANSEL kaydını doğru yapılandırın.
Programlama için gerekli ortam ve araçlar:
- MPLAB X IDE (entegre geliştirme ortamı)
- MPLAB XC8 C derleyicisi
- PICkit 3/4 veya MPLAB ICD programlayıcı
- SOIC-14 adaptör kartı veya test soketi
- MikroC PRO, CCS C veya diğer PIC uyumlu derleyiciler
- ICSP (In-Circuit Serial Programming) bağlantısı
- 2.0V - 5.5V güç kaynağı
PIC16F684-I/SL, Microchip PIC mikrodenetleyici ailesinin yüzey montaj teknolojisi ile üretilen kompakt ve güçlü bir üyesidir.
Önemli port fonksiyonları:
- PORTA (RA0-RA5): Dijital I/O, ADC, Komparatör
- PORTC (RC0-RC5): Dijital I/O, PWM, Komparatör
- MCLR: Master Clear (Reset) pini
- VDD/VSS: Güç ve toprak bağlantıları
- AN0-AN7: Analog giriş kanalları
- C1IN/C2IN: Komparatör girişleri
- CCP1: Capture/Compare/PWM çıkışı
Sorun Giderme ve İpuçları
PIC16F684-I/SL SMD SOIC-14 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- SMD Lehimleme Zorluğu: Flux kullanın ve uygun lehimleme istasyonu tercih edin
- Programlama Hatası: ICSP bağlantılarını ve programlayıcı ayarlarını kontrol edin
- Osilatör Sorunu: Konfigürasyon bitlerinde doğru osilatör seçimini yapın
- I/O Pin Çalışmıyor: TRIS ve ANSEL kayıtlarını doğru yapılandırın
- ADC Okumaları Hatalı: Referans voltajını ve giriş empedansını kontrol edin
Verimli Kullanım İpuçları
- Dahili osilatör kullanarak komponent sayısını azaltın
- Sleep modu ile düşük güç uygulamaları tasarlayın
- Komparatörleri analog sinyallerin eşik değer tespitinde kullanın
- EEPROM'u konfigürasyon ayarları için verimli kullanın
- Dijital ve analog devreleri PCB üzerinde ayrı tutun
- Bypass kapasitörlerini VDD/VSS pinlerine yakın yerleştirin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →Projeleriniz için çeşitli mikrodenetleyiciler ile uygulamalarınızı hayata geçirin.
Ürünleri İncele →Microchip PIC mikrodenetleyiciler ile güvenilir ve yüksek performanslı projeler geliştirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
PIC16F684 ile PIC16F688 arasındaki temel farklar nelerdir?
PIC16F684 daha az program belleğine (3.5KB vs 4KB) sahiptir, ancak iki komparatör içerir. PIC16F688 ise USART modülüne sahipken, PIC16F684'te bu özellik yoktur.
SOIC-14 paketini breadboard üzerinde nasıl test edebilirim?
SOIC-DIP adaptör kartı kullanılabilir. Bu adaptör, SOIC pinlerini standart 2.54mm aralıklı breadboard uyumlu pinlere dönüştürür.
İki komparatör ne tür uygulamalarda avantaj sağlar?
Pencere dedektörü, histerezisli eşik belirleme, sıcaklık limitleyici, iki farklı sensörü karşılaştırma ve analog sinyallerin basit işlenmesi gibi uygulamalarda faydalıdır.
SMD komponenti lehimlerken nelere dikkat edilmelidir?
Kaliteli flux kullanımı, uygun uç kalınlığı, sıcaklık kontrolü, pürüzsüz lehimleme ve soğuk lehim önlemi önemlidir. Microchip entegreleri ESD'ye karşı hassastır.
Dahili osilatörün harici kristale göre avantajları nelerdir?
Daha az komponent, daha küçük PCB alanı, düşük maliyet ve kolay implementasyon sağlar. ±2% doğruluk, birçok uygulama için yeterlidir.
ECCP modülü (Enhanced CCP) standart CCP'den nasıl farklıdır?
Daha fazla PWM modu, oto-kapatma özelliği, ölü-bant kontrolü ve senkron çalışma sunar. Motor kontrolü ve güç dönüştürücüler için gelişmiş özellikler içerir.
PIC16F684 için en uygun programlama dili hangisidir?
Sınırlı bellek nedeniyle C dili veya assembly tercih edilebilir. XC8 derleyicisi optimize edilmiş kod üretir. Kritik performans gereken yerlerde assembly kullanılabilir.
10-bit ADC çözünürlüğü hangi hassasiyet gereksinimlerini karşılar?
0-5V aralığında 4.9mV (1/1024) çözünürlük sağlar. Bu, sıcaklık ölçümü, nem sensörleri ve basınç sensörleri gibi uygulamalar için yeterlidir.
