PIC12F1572 I/SN SOIC-8 SMD 8-Bit 32MHz Mikrodenetleyici

PIC12F1572-I/SN SOIC-8 SMD 8-Bit 32MHz Mikrodenetleyici

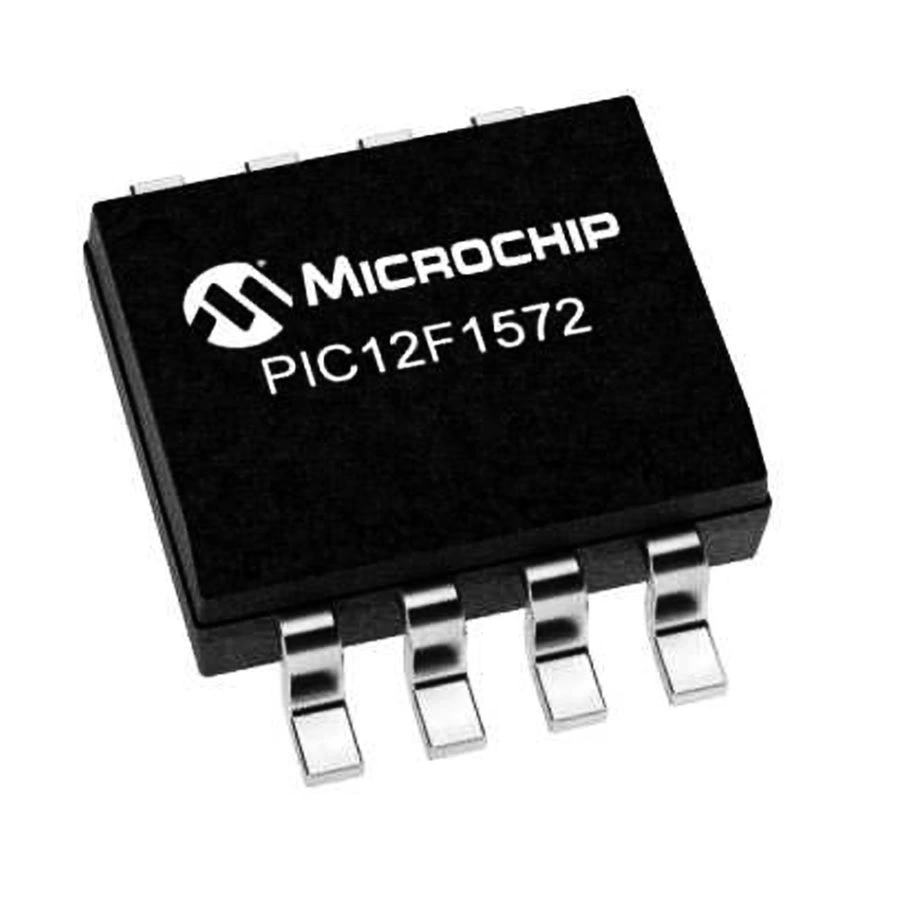

PIC12F1572-I/SN, Microchip'in yeni nesil 8-bit işlemci ailesine ait yüzey montaj formunda bir mikrodenetleyicidir. SOIC-8 SMD paketinde 32MHz'e kadar çalışabilen bu entegre, yüksek hızlı PWM uygulamaları için optimize edilmiş kompakt bir çözümdür.

2KB program belleği ile donatılan mikrodenetleyiciler arasında, kompakt PWM uygulamaları için maliyet-etkin bir seçimdir.

Gelişmiş PWM, DAC ve 10-bit ADC modülleri içeren bu elektronik komponent, LED aydınlatma, motor kontrolü ve güç dönüştürücü uygulamaları için idealdir.

Enhanced Mid-Range mimarisi kullanan Microchip PIC mikrodenetleyici, ultra düşük güç tüketimi ve güçlü PWM modüllerini küçük SMD paketinde birleştirir.

Teknik Özellikler

PIC12F1572-I/SN SOIC-8 SMD 8-Bit 32MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC12F
• Model: PIC12F1572-I/SN
• İşlemci Mimarisi: Enhanced 8-Bit Mid-Range
• Maksimum Çalışma Frekansı: 32 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 2.0 KB (1024 kelime)
• RAM Belleği: 128 Bayt
• EEPROM Belleği: Yok
• I/O Pin Sayısı: 6
• ADC Kanalları: 4 kanal, 10-bit
• Zamanlayıcılar: 3 (8-bit TMR0/2, 16-bit TMR1)
• PWM Modülleri: 4 (Gelişmiş)
• DAC (Dijital Analog Dönüştürücü): 1 (5-bit)
• Komparatörler: 1
• Dahili Osilatör: 32MHz
• PLL (Phase Locked Loop): Var (4x)
• NCO (Numerically Controlled Oscillator): Var
• CLC (Configurable Logic Cell): 2
• COG (Complementary Output Generator): 1
• Kesme (Interrupt) Kaynakları: 17
• Çalışma Gerilimi: 1,8V - 5.5V
• Paket Tipi: SOIC-8 (Surface Mount)
• Pin Sayısı: 8
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var (Programlanabilir)
• Brown-out Reset: Var (Programlanabilir)
• Power-on Reset: Var
• Extended Watchdog Timer: Var
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~220µA/MHz @ 1.8V
• Güç Tüketimi (Sleep): <50nA @ 1.8V
• Flash Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama: 40+ yıl
• RoHS Uyumluluğu: Evet
• Dahili Referans Voltaj: Var (programlanabilir)

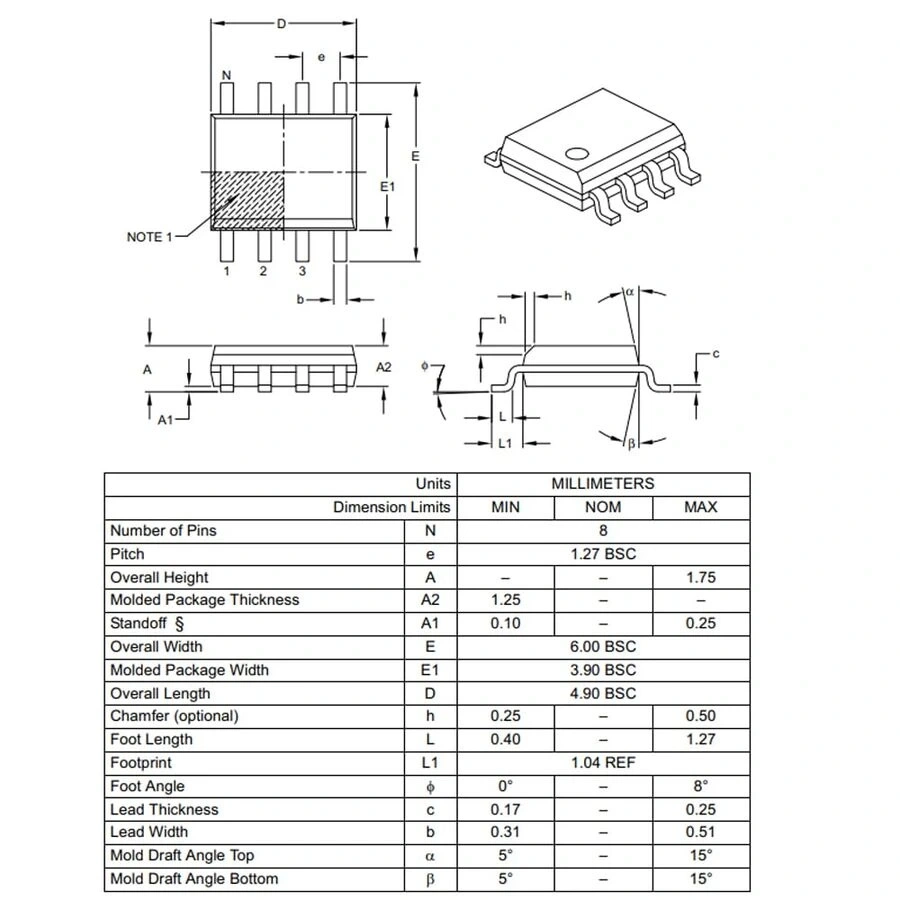

• Paket Boyutları: Yaklaşık 5mm x 4mm x 1.75mm
• Nanowatt XLP Teknolojisi: Var

Kullanım Alanları

PIC12F1572-I/SN SOIC-8 SMD 8-Bit 32MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

LED Aydınlatma Uygulamaları

• LED sürücü devreleri
• RGB LED kontrol sistemleri
• Dimmer devreleri
• LED efekt jeneratörleri
• Akıllı aydınlatma kontrolleri

Motor Kontrol Uygulamaları

• BLDC motor sürücüleri
• Servo motor kontrolleri
• DC motor hız kontrol devreleri
• Step motor sürücü üniteleri
• Küçük robotik sistemler

Güç Elektroniği

• DC-DC dönüştürücüler
• Anahtarlamalı güç kaynakları
• Pil şarj kontrol devreleri
• Solar şarj kontrol üniteleri
• Güç faktörü düzeltme devreleri

Sinyal İşleme

• Sensör sinyal koşullandırıcılar
• Dijital filtreler
• Sinyal üretici modüller
• Frekans ve PWM ölçüm devreleri
• Sinyal dönüştürücüler

Avantajlar ve Özellikler

PIC12F1572-I/SN SOIC-8 SMD 8-Bit 32MHz Mikrodenetleyici'nin sağladığı avantajlar ve öne çıkan özellikleri.

• Gelişmiş PWM Kapasitesi: 4 bağımsız, yüksek çözünürlüklü PWM modülü
• Hızlı İşlem Gücü: 32MHz çalışma frekansı ile yüksek performans
• COG (Complementary Output Generator): Ölü zaman kontrollü tamamlayıcı çıkışlar
• Özelleştirilebilir Lojik Hücreleri (CLC): Harici lojik entegre ihtiyacını azaltan yapılar
• Dijital-Analog Dönüştürücü (DAC): Analog sinyal üretimi için entegre DAC modülü
• NCO (Numerically Controlled Oscillator): Hassas frekans üretimi
• Ultra Düşük Güç Tüketimi: Nanowatt XLP teknolojisi ile pil ömrünü uzatma
• Geniş Çalışma Voltajı: 1.8V - 5.5V arası besleme imkanı
• Zengin Analog Özellikler: ADC, komparatör ve DAC ile kapsamlı analog işlevler
• SMD Paket Avantajı: Kompakt boyut ve modern PCB tasarımlarına uyumluluk
• Donanımsal Çarpma Birimi: Hızlı matematiksel işlemler için özel devre
• Enhanced Mid-Range Mimarisi: Verimliliği artırılmış 49 komutlu mimari

Programlama ve Geliştirme

PIC12F1572-I/SN SOIC-8 SMD 8-Bit 32MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• MPLAB Code Configurator (MCC)
• PICkit 3/4 programlayıcı
• SOIC-8 test klipsi veya programlama adaptörü
• PCB tasarım yazılımı (Altium, Eagle, KiCad)
• 1.8V - 5.5V güç kaynağı
• SMD lehimleme ekipmanı
• Bypass kapasitörleri (100nF, SMD 0603/0805)
• Osiloskop veya lojik analizör
• LED'ler ve test yükleri (PWM testi için)
• Motor sürücü devreleri (geliştirme için)

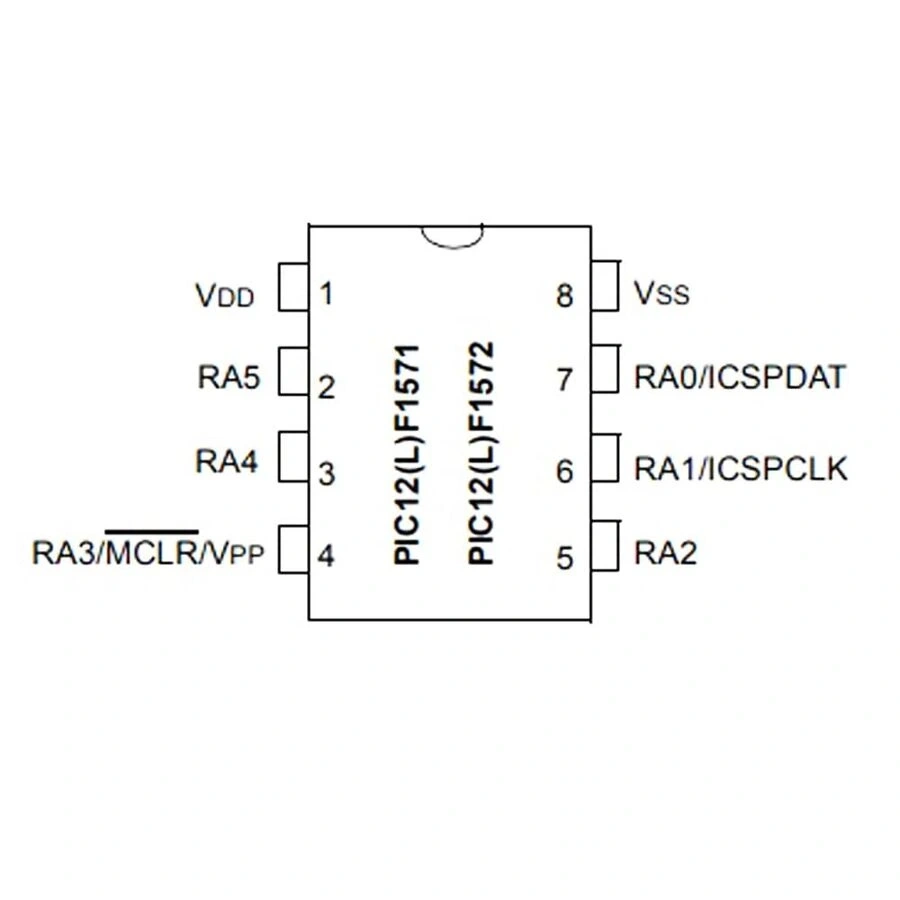

Önemli port fonksiyonları:

• RA0/ICSPDAT: Dijital I/O, Analog Giriş, ICSP Data, PWM Çıkışı
• RA1/ICSPCLK: Dijital I/O, Analog Giriş, ICSP Clock, PWM Çıkışı
• RA2/AN2: Dijital I/O, Analog Giriş, PWM Çıkışı, CLC Giriş/Çıkış
• RA3/MCLR/VPP: Dijital Giriş, Master Clear, Programlama Voltajı
• RA4/AN3: Dijital I/O, Analog Giriş, PWM Çıkışı, CLC Giriş/Çıkış
• RA5/T1CKI: Dijital I/O, Timer1 Clock, PWM Çıkışı, CLC Giriş/Çıkış
• VDD: Pozitif besleme (1.8V - 5.5V)
• VSS: Toprak bağlantısı

Sorun Giderme ve İpuçları

PIC12F1572-I/SN SOIC-8 SMD 8-Bit 32MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• PWM Zamanlama Sorunları: Timer kaynağı ve frekans ayarlarını kontrol edin, referans belgelerinde formülleri inceleyin.
• COG Ölü Zaman Yetersizliği: Güvenli çalışma için ölü zaman değerlerini switching karakteristiklerine göre ayarlayın.
• Programlama Hataları: ICSP bağlantılarını kontrol edin ve VDD voltajının programlayıcı ile uyumlu olduğundan emin olun.
• CLC Konfigürasyon Sorunları: Truth table ayarlarını ve giriş/çıkış bağlantılarını doğrulayın.
• NCO Frekans Sapmaları: Doğru ayarlar için formülleri kullanın ve döngü sayısını arttırarak hassasiyeti iyileştirin.

Performans İpuçları

• PWM frekansı ve çözünürlük ihtiyaçlarınızı dengeleyin
• DAC çıkışını iyileştirmek için harici filtre ekleyin
• CLC modüllerini maksimum donanımsal lojik için optimize edin
• ADC örnekleme metotlarını uygulama gereksinimlerine göre yapılandırın
• MOSFET sürücü devreleri için COG modülünü kullanın
• Güç tüketimini optimize etmek için uyku modlarını verimli yönetin

Paket İçeriği

• PIC12F1572-I/SN SOIC-8 SMD 8-Bit 32MHz Mikrodenetleyici
