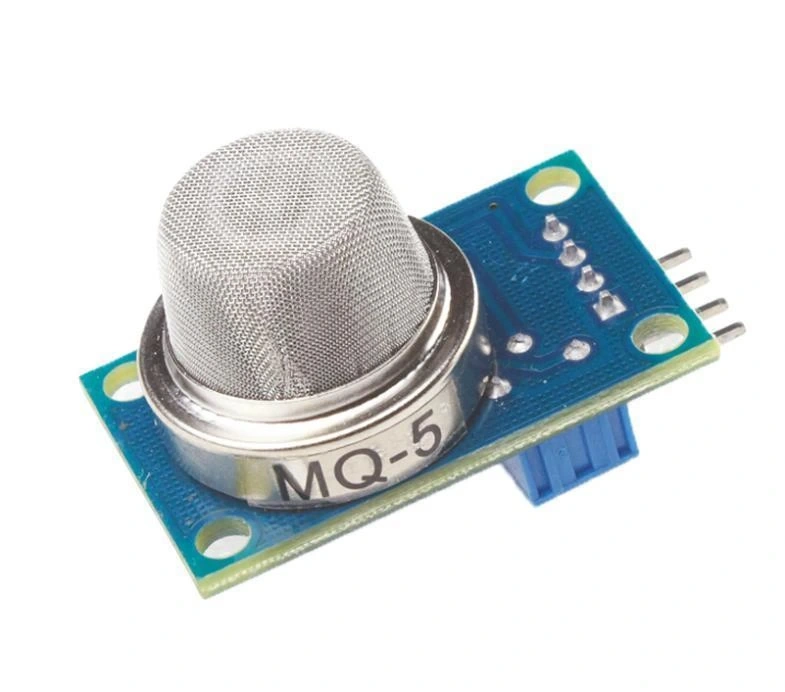

MQ-5 LPG Propan Gaz Sensör Modülü

MQ-5 LPG Propan Gaz Sensör Modülü

MQ-5 LPG Propan Gaz Sensör Modülü, sıvılaştırılmış petrol gazı (LPG), propan, bütan ve doğal gaz gibi yanıcı gazları tespit etmek için tasarlanmış güvenilir bir sensördür. Yerleşik komparatör çipi sayesinde hem analog hem de dijital çıkış sağlayan bu modül, ev güvenlik sistemleri ve endüstriyel ortamlarda gaz kaçaklarını tespit etmek için idealdir. Sensör modülleri kategorisinde yerini alan bu ürün, uygun fiyatıyla dikkat çekmektedir.

Hassasiyet ayarı için üzerinde potansiyometre bulunan MQ-5 sensör modülü, 300-10000 ppm aralığında yanıcı gazları algılayabilir. 5V besleme voltajı ile çalışan sensör, Arduino gibi mikrodenetleyicilerle kolayca entegre edilebilir. Isıtıcı elemanı sayesinde hassas ve kararlı ölçümler sunan bu modül, gaz konsantrasyonu yükseldikçe çıkış voltajı artar ve böylece ortamdaki gaz seviyesini izlemenize olanak tanır.

MQ-5 sensör modülü, güvenilir ölçüm performansı ve kolay kullanımı ile öne çıkmaktadır. Ev güvenlik sistemleri, endüstriyel alan izleme, akıllı ev projeleri ve taşınabilir gaz dedektörleri gibi uygulamalar için mükemmel bir seçimdir. Elektronik projelerde güvenlik önceliğinizse, MQ-5 LPG Propan Gaz Sensör Modülü ihtiyacınız olan temel bileşendir. Basit bağlantı şeması ve açık kaynaklı proje örnekleriyle hızlıca uygulamalarınıza entegre edebilirsiniz.

Teknik Özellikler

MQ-5 LPG Propan Gaz Sensör Modülü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Algılanan Gazlar: LPG, Doğal Gaz, Propan, Bütan, Metan
• Algılama Aralığı: 300-10.000 ppm
• Çalışma Voltajı: 5V DC
• Çalışma Akımı: <80 mA
• Güç Tüketimi: <0,4W
• Isıtıcı Voltajı: 5V ±0.1V AC/DC
• Isıtıcı Direnci: 33Ω ±5%
• Çalışma Sıcaklığı: -20°C ile +55°C
• Çalışma Nemi: <95% RH
• Çıkış Tipleri: Analog (A0) ve Dijital (D0)
• Analog Çıkış: 0-5V (gaz konsantrasyonuna bağlı)
• Dijital Çıkış: TTL seviyesi (0V veya 5V)
• Tepki Süresi: <10 saniye
• İyileşme Süresi: <30 saniye
• Hassasiyet Ayarı: Potansiyometre ile ayarlanabilir
• PCB Boyutu: 32mm × 22mm
• Sensör Boyutları: Çap 17mm × Yükseklik 10mm
• Montaj Delikleri: 2 adet 2mm çapında
• Kart Bileşenleri: LM393 komparatör entegresi, güç LED'i, dijital çıkış LED'i
• Bağlantı Pinleri: VCC, GND, D0 (Dijital Çıkış), A0 (Analog Çıkış)

Paket İçeriği

• 1 x MQ-5 LPG Propan Gaz Sensör Modülü

Bağlantı ve Kullanım

MQ-5 LPG Propan Gaz Sensör Modülü'nün bağlantısı ve kullanımı ile ilgili detaylı bilgiler.

Arduino ile Bağlantı

MQ-5 gaz sensör modülünün Arduino platformu ile bağlantı detayları:

• Temel Bağlantı: VCC → Arduino 5V, GND → Arduino GND, A0 → Arduino analog pin, D0 → Arduino dijital pin.
• Güç Gereksinimleri: Sensör ısıtıcı elementi yaklaşık 150mA çeker, Arduino USB beslemesi yeterlidir.
• Analog Okuma: Gaz konsantrasyonunu 0-1023 değer aralığında ölçmek için analog pini kullanın.
• Dijital Okuma: Belirli bir eşik değeri aşılıp aşılmadığını kontrol etmek için dijital pini kullanın.

Kalibrasyon ve Hassasiyet Ayarı

MQ-5 sensör modülünün kalibrasyonu ve hassasiyet ayarı hakkında bilgiler:

• Isınma Süresi: İlk kullanımda 24-48 saat, sonraki kullanımlarda 20-30 dakika ısınma süresi verin.
• Temiz Hava Kalibrasyonu: Gaz olmayan ortamda sensör direnç değerini (R0) belirleyin.
• Dijital Eşik Ayarı: Potansiyometreyi çevirerek dijital çıkışın aktifleşeceği gaz seviyesini ayarlayın.
• PPM Dönüşümü: Hassas ölçümler için RS/R0 oranını kullanarak ppm değerine dönüşüm yapın.

Montaj ve Yerleşim

MQ-5 sensör modülünün montajı ve yerleşimi için öneriler:

• Optimum Pozisyon: LPG ve propan havadan ağır olduğundan, sensörü zemine yakın yerleştirin.
• Montaj Delikleri: PCB üzerindeki montaj delikleri ile sabit bir yüzeye sabitleyin.
• Hava Akışı: Sensörün gaz algılama ağının hava akışına açık olmasını sağlayın.
• Koruma: Su, toz ve mekanik hasarlardan koruyun, ancak hava akışını engellemeyin.

Uygulama Alanları

MQ-5 LPG Propan Gaz Sensör Modülü'nün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev Güvenlik Sistemleri

MQ-5 sensörünün ev güvenliği için kullanım alanları:

• Mutfak Güvenliği: LPG sızıntılarını tespit eden akıllı mutfak güvenlik sistemi.
• Kazan Dairesi İzleme: Doğalgaz kaçaklarını erken tespit eden alarm sistemi.
• Akıllı Ev Entegrasyonu: Akıllı ev sistemlerine entegre edilen gaz algılama modülü.
• Otomatik Müdahale: Gaz tespit edildiğinde otomatik olarak selenoid vana ile gazı kesen sistem.

Endüstriyel Uygulamalar

Endüstriyel ortamlarda MQ-5 kullanım alanları:

• Fabrika Güvenliği: Endüstriyel alanlarda yanıcı gaz kaçaklarını izleme.
• Depo Güvenliği: Propan ve LPG depolama alanlarında güvenlik kontrolü.
• Boru Hattı İzleme: Gaz boru hatlarında sızıntı tespiti için sensör ağları.
• İş Güvenliği: Çalışma ortamında gaz seviyelerini sürekli izleme sistemleri.

Mobil ve Taşınabilir Cihazlar

Taşınabilir cihazlarda MQ-5 sensörü uygulamaları:

• Portatif Gaz Dedektörleri: El tipi veya cep tipi gaz alarm cihazları.
• Karavan Güvenliği: Karavan ve kamp araçlarında LPG kaçağı tespit sistemleri.
• Seyahat Güvenliği: Otel ve kiralık konutlarda kullanılabilen taşınabilir gaz dedektörleri.
• Acil Durum Ekipmanları: İtfaiye ve kurtarma ekipleri için taşınabilir gaz algılama cihazları.

Eğitim ve Geliştirme Projeleri

Eğitim ve AR-GE projelerinde MQ-5 kullanımı:

• STEM Eğitimi: Öğrencilere sensör kullanımı ve gaz güvenliği eğitimi.
• IoT Projeleri: İnternet bağlantılı gaz izleme sistemleri geliştirme.
• Çevre İzleme: Çevresel gaz seviyelerini izleme ve veri toplama projeleri.
• Prototip Geliştirme: Yeni güvenlik cihazları için prototip oluşturma.

Örnek Projeler

MQ-5 LPG Propan Gaz Sensör Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Arduino Temelli LPG Gaz Alarm Sistemi

Basit ve etkili bir gaz alarm sistemi projesi:

• Gerekli Malzemeler: MQ-5 sensör modülü, Arduino UNO/Nano, buzzer, LED uyarı ışıkları, breadboard, jumper kablolar.
• Temel Özellikler: Sesli ve görsel alarm, ayarlanabilir eşik değeri, LCD ekranda gaz seviyesi gösterimi.
• Gelişmiş Özellikler: Farklı alarm seviyeleri, batarya yedeklemesi, düşük pil uyarısı.
• Montaj İpuçları: Zemine yakın montaj, havalandırma açıklıklarından uzak konumlandırma.

Wi-Fi Bağlantılı Akıllı Gaz Detektörü

Uzaktan izlenebilen akıllı gaz algılama sistemi:

• Gerekli Malzemeler: MQ-5 sensör, ESP8266/ESP32, OLED ekran, buzzer, 5V güç kaynağı, muhafaza kutusu.
• Bağlantı Özellikleri: Wi-Fi ile bulut platformuna veri aktarımı, mobil uygulama bildirimleri.
• İzleme Seçenekleri: Gerçek zamanlı gaz seviyesi grafiği, alarm geçmişi, e-posta/SMS uyarıları.
• Ek Özellikler: Çoklu sensör desteği, güç kesintisi bildirimi, gaz trendleri analizi.

Taşınabilir Çok Fonksiyonlu Gaz Monitörü

Pille çalışan taşınabilir gaz ölçüm cihazı:

• Gerekli Malzemeler: MQ-5 sensör, Arduino Nano, Li-ion pil, şarj modülü, küçük LCD ekran, düğmeler, muhafaza.
• Güç Yönetimi: Düşük güç tüketimi için uyku modu, pil seviye göstergesi, USB şarj.
• Kullanıcı Arayüzü: Anlık gaz seviyesi, maksimum değer kaydı, alarm eşiği ayarı.
• Fiziksel Özellikler: Kompakt tasarım, kemer klipsi veya boyun askısı, su geçirmez muhafaza.

IoT Tabanlı Gaz Kaçağı İzleme Ağı

Geniş alanları kapsayan çoklu sensör ağı:

• Gerekli Malzemeler: Çoklu MQ-5 sensörleri, ESP32/Raspberry Pi, Wi-Fi yönlendirici, güç kaynakları, bulut hizmeti.
• Ağ Yapısı: Birbiriyle haberleşen çoklu sensör istasyonları, merkezi veri toplama.
• Veri Analizi: Gaz yoğunluğu haritaları, risk analizi, zamansal veri trendleri.
• Otomasyon: Belirli seviyede otomatik havalandırma tetikleme, acil durum prosedürleri başlatma.

Sorun Giderme ve Bakım

MQ-5 LPG Propan Gaz Sensör Modülü ile ilgili yaygın sorunlar, bakım ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

MQ-5 sensörüyle karşılaşılabilecek sorunlar ve çözümleri:

• Yanlış Okumalar: Yetersiz ısınma süresi nedeniyle olabilir. Sensöre 20-30 dakika ısınma süresi verin.
• Sürekli Alarm: Potansiyometre çok hassas ayarlanmış olabilir. Temiz havada yeniden kalibre edin.
• Tepkisizlik: Sensör yüzeyi kirlenmiş olabilir. Hafif üfleyerek temizleyin, asla su kullanmayın.
• Aşırı Isınma: Uzun süre çalışmaktan kaynaklanabilir. Normal çalışma sıcaklığıdır, sorun değildir.

Kalibrasyon İpuçları

MQ-5 sensörünün doğru kalibrasyonu için öneriler:

• İlk Kalibrasyon: İlk 24-48 saatlik ısınmadan sonra temiz havada kalibre edin.
• Periyodik Kontrol: Üç ayda bir hassasiyet kontrolü yapın, gerekirse yeniden kalibre edin.
• Çapraz Doğrulama: Mümkünse ticari gaz dedektörleriyle karşılaştırarak doğrulayın.
• Ortam Faktörleri: Sıcaklık ve nem değişimlerinde sensörü yeniden kalibre edin.

Uzun Ömür İçin Bakım

MQ-5 sensörünün ömrünü uzatmak için bakım önerileri:

• Düzenli Çalıştırma: Kullanılmadığı dönemlerde bile ayda bir kez birkaç saat çalıştırın.
• Toz Koruma: Sensör ağını toz ve kirden koruyun, gerekirse kuru hava ile temizleyin.
• Nem Kontrolü: Yüksek nemli ortamlarda kullanmayın, nem alıcılarla kontrollü ortam sağlayın.
• Fiziksel Koruma: Darbe ve titreşimlerden koruyun, kablo bağlantılarını düzenli kontrol edin.

Sistem Güvenilirliğini Artırma

MQ-5 tabanlı güvenlik sistemlerinin güvenilirliğini artırma yöntemleri:

• Yedek Sensör: Kritik uygulamalarda çift sensör kullanarak doğrulama yapın.
• Güç Yedeklemesi: Elektrik kesintilerine karşı UPS veya pil yedeklemesi ekleyin.
• Düzenli Test: Haftada bir test gazı ile sensörün çalıştığını doğrulayın.
• Akıllı Algoritma: Ani değişimleri filtreleyen, ortalama değer alan yazılım kullanın.
