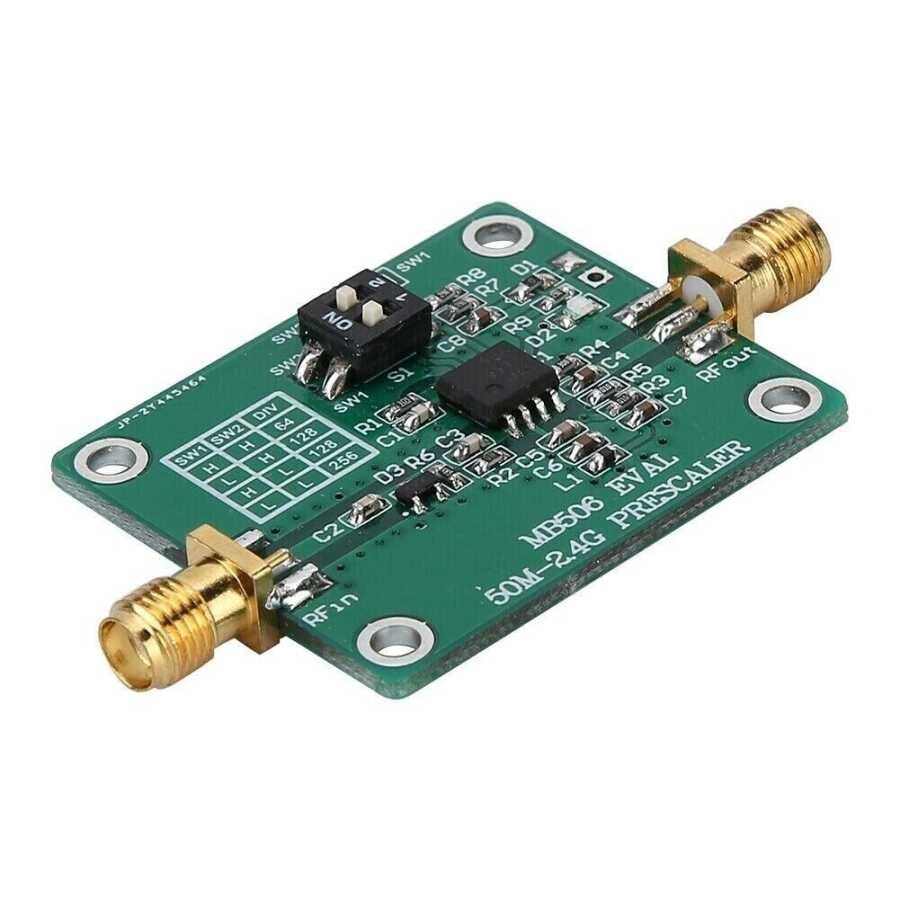

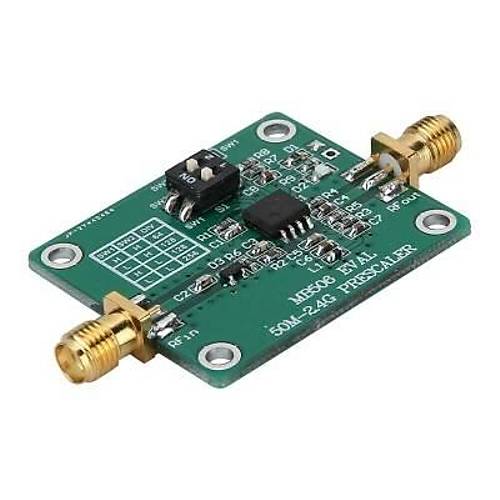

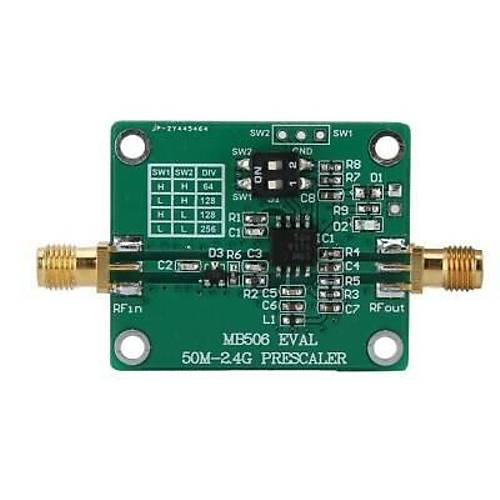

MB506 Modülü Mikrodalga Prescaler 64 128 256 2.4GHz Frekans Bölücü
MB506, 2,4 GHz'e kadar frekansa sahip yüksek frekanslı bir ön ölçekleyicidir. Empedans değişimi daha düşüktür, bu da daha iyi sınıflandırma performansı elde edebilir ve dinamik aralığı geliştirebilir. Giriş frekansını 128 veya 256 modülüne böler ve ECL seviyesinde tepeden tepeye değerde çıkış seviyesi 1,6V'tur. Bölücü oranı, iki haneli çevirme anahtarı veya harici arabirim ile 64, 128 ve 256 bölücü gerçekleştirebilir.
Teknik Özellikler
Model: MB506
Frekans: 50 m - 2,4 gr
Güç tüketimi: 90 mW
Çalışma sıcaklığı: -40 °C ila 85 °C
Çıkış genliği: VOUT = 1,6 Vp-p
Giriş frekansı: 30M-3G, tipik: 50MHz-2,4GHz
Giriş sinyali genliği: -16 dBm - 5,5 dBm (frekans ne kadar yüksekse, giriş gereksinimi de o kadar yüksek olur)
Tek güç kaynağı: 4,5 V - 5,5 V, tipik: 5 V
Giriş ve çıkış arayüzü: SMA soketi, giriş empedansı 50 ohm
Boyut: yakl. 6,7 x 3,3 x 0,5 cm
