IRF520 MOSFET Sürücü Devresi

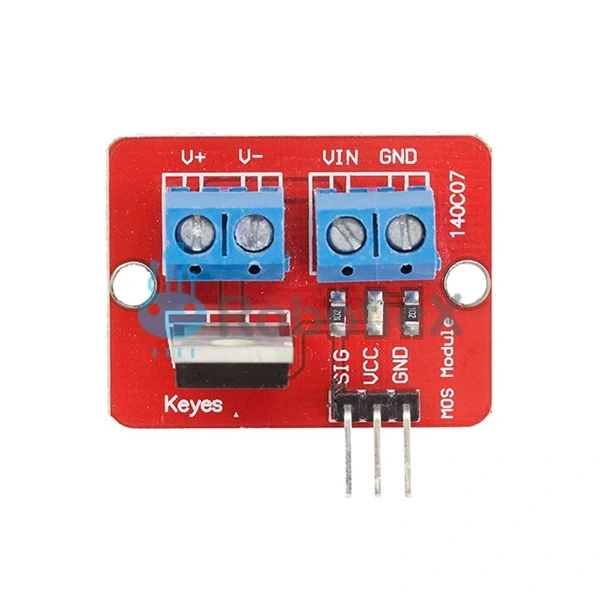

IRF520 MOSFET Sürücü Devresi, mikrodenetleyicilerin düşük voltaj sinyallerini yüksek akım gerektiren uygulamalara dönüştürmeyi sağlayan kullanışlı bir modüldür. IRF520 N-kanal MOSFET transistörü üzerine kurulu bu modül, PWM sinyalleri ile motor hız kontrolü veya yüksek akımlı LED'lerin sürülmesi için idealdir.

Arduino projeleri için tasarlanan bu sürücü devresi, 3.3V-5V lojik seviyeli kontrol sinyallerini kullanarak 24V'a kadar olan yükleri sürebilir. Kompakt boyutları ve kolay bağlantı pinleri sayesinde projelerinize hızlıca entegre edilebilir.

Modül üzerindeki LED gösterge, çalışma durumunu görsel olarak izlemenize yardımcı olur. Ayrıca, modül üzerindeki koruma dirençleri MOSFET'i güvenli bir şekilde kullanmanızı sağlar.

Paket İçeriği

• 1 adet IRF520 MOSFET Sürücü Modülü

Teknik Özellikler

IRF520 MOSFET Sürücü Devresinin detaylı teknik özellikleri aşağıda listelenmiştir.

• MOSFET Modeli: IRF520N
• Maksimum Yük Akımı: 9.7A (24V DC'de)
• Maksimum Yük Voltajı: 24V DC
• Sinyal Kontrol Voltajı: 3,3V - 5V DC
• Anahtarlama Frekansı: 5 kHz'e kadar (PWM destekli)
• Kanallar: Tek kanal
• Transistör Tipi: N-kanal MOSFET
• Çalışma Modu: Düşük taraf anahtarlama (Low-side switching)
• Çalışma Sıcaklığı: -25°C ~ +85°C
• LED Gösterge: Var, güç ve mod gösterimi için
• PCB Boyutları: 34mm x 22mm x 15mm
• Montaj Delikleri: 2 adet, 3mm çapında
• Bağlantı Pinleri:
  • VCC: Kontrol sinyali besleme (5V)
  • GND: Toprak
  • SIG: Kontrol sinyali girişi
  • V+: Yük güç kaynağı (+)
  • V-: Yük güç kaynağı (-)
• RDS(on): 0.27Ω (tipik, 10V gate voltajında)
• Gate Eşik Voltajı (Vth): 2-4V
• Koruma: Gate için direnç koruması

Bağlantı ve Kullanım

IRF520 MOSFET Sürücü Devresinin mikrodenetleyicilere ve harici cihazlara bağlantı şeması ve kullanım talimatları.

IRF520 MOSFET sürücü modülünü bağlamak için aşağıdaki adımları izleyin:

• Kontrol Bağlantısı:
  • VCC → Arduino veya mikrodenetleyici 5V çıkışı
  • GND → Arduino veya mikrodenetleyici GND
  • SIG → Arduino veya mikrodenetleyici dijital çıkış pini (PWM destekli pin önerilir)
• Yük Bağlantısı:
  • V+ → Yükün (motor, LED vb.) pozitif ucu
  • V- → Harici güç kaynağının negatif ucu (GND)
• Güç Kaynağı: Harici güç kaynağının pozitif ucu direkt olarak yükün diğer ucuna bağlanır.

Arduino ile DC motor kontrol örneği:

Arduino'nun PWM çıkışını kullanarak motor hızını kontrol edebilirsiniz. Dijital pinlerden birine bağlanan SIG pinine analogWrite() fonksiyonu ile 0-255 arasında değerler göndererek motorun hızını ayarlayabilirsiniz. Kontrol kısmı ve güç kısmının toprakları (GND) ortak olmalıdır.

Modüller kategorisindeki sensörler ve kontrol sistemleriyle entegre ederek, otomatik ışık kontrolü, akıllı fan sistemleri veya robotik projeler geliştirebilirsiniz.

Uygulama Alanları

IRF520 MOSFET Sürücü Devresinin kullanılabileceği çeşitli projeler ve uygulama alanları.

Motor Kontrol Uygulamaları

• DC motor hız kontrolü
• Fan hızı ayarlama sistemleri
• Pompa kontrol devreleri
• Vibrasyon motoru sürücüleri

Aydınlatma Kontrol Sistemleri

• Yüksek güçlü LED sürücüleri
• LED şerit dimmer uygulamaları
• Animasyonlu ışık sistemleri
• Otomatik aydınlatma kontrolü

Güç Kontrolü ve Otomasyon

• Isıtıcı kontrol devreleri
• Solenoid valf sürücüleri
• Düşük voltajlı röle kontrolleri
• IoT projelerinde yük kontrolü

Proje Örnekleri

IRF520 MOSFET Sürücü Devresi kullanılarak yapılabilecek detaylı proje örnekleri.

PWM Kontrollü Fırça Motoru Sürücüsü

IRF520 MOSFET modülü kullanarak çeşitli RC uygulamaları veya robotik projeler için kullanılabilecek ayarlanabilir bir fırça motoru sürücüsü oluşturabilirsiniz. Arduino Nano, potansiyometre ve IRF520 modülü kullanarak bir motor sürücü devresi tasarlayın. Potansiyometre ile analog giriş okuyarak motor hızını kontrol edebilirsiniz. Arduino'nun analogWrite() fonksiyonu ile PWM sinyali üretip IRF520'nin sinyal pinine göndererek DC motorun hızını 0-100% arasında ayarlayabilirsiniz. Ayrıca, akım ölçümü için seri bir direnç ve aşırı akım koruması için yazılımsal bir limit ekleyebilirsiniz. Devreye yön kontrol özelliği eklemek için H-köprü devresi veya ikinci bir IRF520 modülü kullanılabilir. Bu sürücü, RC araçlar, küçük CNC makineleri veya konveyör bantları için kullanılabilir.

Zaman Ayarlı Sera Sulama Sistemi

IRF520 MOSFET modülü ve Arduino kullanarak bitkilerin düzenli sulanması için otomatik bir sera sulama sistemi geliştirebilirsiniz. Arduino Uno, RTC modülü, toprak nem sensörü ve IRF520 MOSFET modülü kullanarak kompakt bir sulama sistemi oluşturun. Nem sensörü toprağın nem seviyesini ölçer ve belirli bir eşik değerinin altına düştüğünde IRF520 modülü aracılığıyla 12V DC su pompasını çalıştırır. RTC modülü ile zamana dayalı bir sulama programı oluşturabilirsiniz. LCD ekran ekleyerek sistem durumunu görüntüleyebilir, kablosuz modül kullanarak uzaktan izleme ve kontrol özellikleri ekleyebilirsiniz. Sistem, su deposu seviye sensörü ve güneş paneli ile güç kaynağı entegrasyonu gibi ek özelliklerle genişletilebilir. Bu proje, evdeki bitkiler, küçük bahçeler veya seralar için ideal bir çözümdür.

Sıcaklık Kontrollü Fan Sistemi

IRF520 MOSFET modülü kullanarak bilgisayar kasası, elektronik ekipman veya küçük muhafazalar için sıcaklığa bağlı otomatik fan kontrol sistemi oluşturabilirsiniz. Arduino Pro Mini, DHT22 sıcaklık sensörü ve IRF520 MOSFET modülü ile kompakt bir sistem tasarlayın. Sensör, ortam sıcaklığını ölçer ve Arduino belirlenen sıcaklık eşiklerine göre fan hızını ayarlar. Örneğin, 25°C altında fan kapalı, 25-30°C arasında %50 hızda, 30°C üzerinde %100 hızda çalışacak şekilde programlanabilir. OLED ekran ekleyerek mevcut sıcaklık ve fan hızını görüntüleyebilir, seri haberleşme ile veri kaydı yapabilirsiniz. Sisteme düşük gürültü modu, gece modu gibi özellikler eklenebilir. Bu proje, elektronik ekipmanların aşırı ısınmasını önlemek, gürültüyü azaltmak ve enerji tasarrufu sağlamak için idealdir.

Sorun Giderme ve İpuçları

IRF520 MOSFET Sürücü Devresi kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• MOSFET Isınıyor: Yük akımının maksimum değeri aşmadığından emin olun, gerekirse soğutucu ekleyin.
• Yük Çalışmıyor: Bağlantıların doğru yapıldığını ve kontrol sinyalinin uygulandığını kontrol edin.
• Kontrol Sinyali Çalışmıyor: Arduino pinin PWM desteği olduğunu ve doğru şekilde konfigüre edildiğini doğrulayın.
• Düşük Hız Kontrolü Sorunları: Düşük PWM değerlerinde MOSFET tam açılmayabilir, minimum eşik değerinin üzerinde çalışın.
• Parazit Sorunu: Yüksek akımlı motorlarda parazit oluşabilir, giriş hattına 100nF kapasitör ekleyin.

Performans İpuçları

• Motor uygulamalarında her zaman flyback diyot kullanın.
• Yüksek akım uygulamalarında MOSFET'e soğutucu ekleyin.
• Sürücü ve yük için ayrı güç kaynakları kullanırken ortak toprak bağlantısını unutmayın.
• Daha yüksek frekanslarda anahtarlama yapmak için gate sürücü devresi ekleyin.
• Hassas hız kontrolü için daha yüksek bit çözünürlüğüne sahip PWM kullanın.
