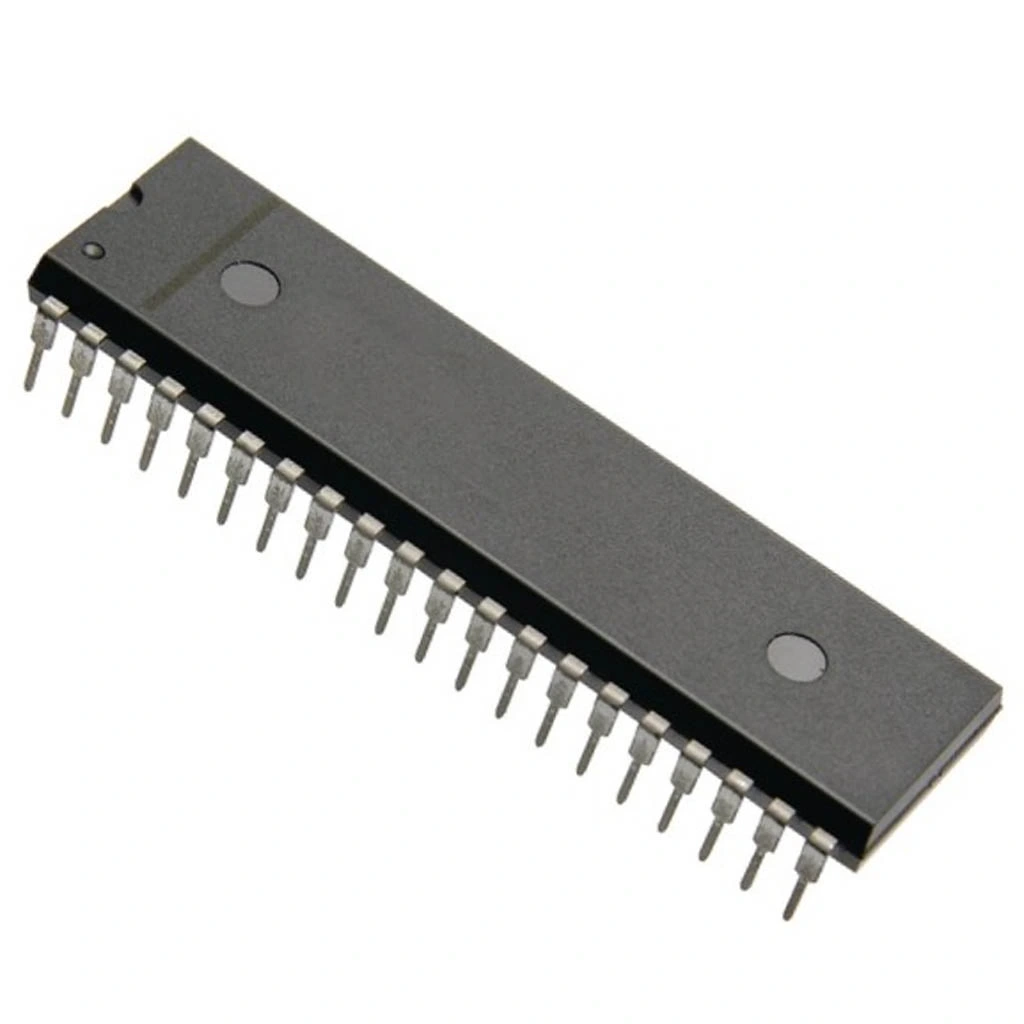

ICL7106 Analog Dijital Çevirici Entegresi Dip-40

ICL7106 Analog Dijital Çevirici Entegresi DIP-40

ICL7106 Analog Dijital Çevirici Entegresi DIP-40, 3½ basamaklı (maksimum değer 1999) LCD göstergeler için tasarlanmış tek çip A/D (Analog-Dijital) dönüştürücüdür. CMOS teknolojisi ile üretilen bu entegre, yüksek doğrulukta ölçüm yapabilme kapasitesine sahip olup, çift eğimli (dual-slope) dönüştürme yöntemi kullanır.

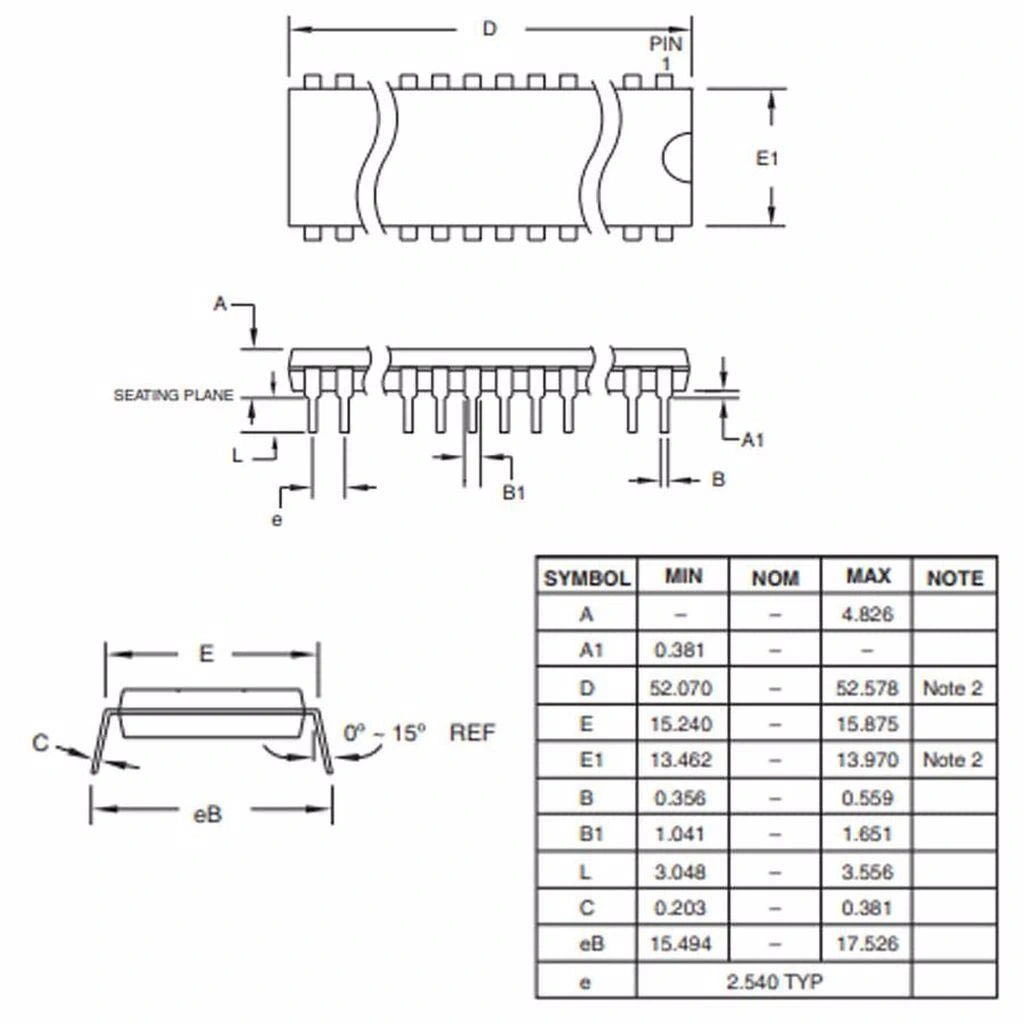

DIP-40 (Dual In-line Package) paketinde sunulan bu interface entegresi, breadboard ve delikli pertinakslara kolay montaj imkanı sunar. Dahili osilatör, referans voltajı ve sürücü devreleri sayesinde minimum harici komponent gerektirir.

9V pil ile doğrudan çalışabilme yeteneğine sahip ve ultra düşük güç tüketimi sunan bu entegre, diğer elektronik komponentler ile birlikte dijital multimetreler, panel metreler ve hassas ölçüm cihazları için ideal bir seçimdir.

Teknik Özellikler

ICL7106 Analog Dijital Çevirici Entegresi DIP-40'ın detaylı teknik özellikleri aşağıda listelenmiştir.

• Dönüştürücü Tipi: 3½ basamaklı A/D çevirici (maksimum gösterge 1999)
• Dönüştürme Metodu: Çift eğimli (dual-slope) entegrasyon
• Teknoloji: CMOS
• Paket Tipi: DIP-40
• Besleme Gerilimi: 9V DC (±5V çift besleme veya 9V tekli besleme)
• Güç Tüketimi: Tipik 1.8mW (LCD sürücü ile)
• Giriş Empedansı: >1000MΩ
• Giriş Akımı: <10pA
• Çözünürlük: 0.1mV (2V tam ölçek için)
• Doğruluk: ±0.05% ±1 count
• Gürültü: <15µV
• Dahili Referans: 100ppm/°C sıcaklık katsayısı
• Sıfır Kayması: <10µV/°C
• Sürücü Tipi: Doğrudan LCD segment sürücü
• Dönüştürme Hızı: 3 ölçüm/saniye
• LCD Segment Sayısı: 31 (tüm 3½ basamak segmentleri ve işaretler)
• Otomatik Sıfırlama: Evet
• Otomatik Polarite Tespiti: Evet
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• Ölçüm Aralığı: Programlanabilir (tipik ±200mV ile ±2V)

Kullanım Alanları

ICL7106 Analog Dijital Çevirici Entegresi DIP-40'ın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Ölçüm Cihazları

• Dijital multimetreler
• Panel metre göstergeleri
• Voltmetreler
• Ampermetre devreleri
• Sıcaklık ölçerler

Endüstriyel Kontrol Sistemleri

• Proses kontrol göstergeleri
• Otomasyon sistemleri
• Kalite kontrol ekipmanları
• Veri toplama sistemleri
• Fabrika ölçüm cihazları

Laboratuvar ve Test Ekipmanları

• Hassas ölçüm cihazları
• Taşınabilir test ekipmanları
• Sensör okuyucuları
• Kalibrasyon cihazları
• Analitik cihazlar

Avantajlar ve Özellikler

ICL7106 Analog Dijital Çevirici Entegresi DIP-40'ın sağladığı avantajlar ve çözümler.

• Tek Çip Çözümü: Tüm gerekli fonksiyonlar entegre edilmiş
• Düşük Güç Tüketimi: Pil ile uzun süreli kullanım
• Yüksek Doğruluk: Çift eğimli dönüştürme teknolojisi ile hassas ölçüm
• Minimum Harici Komponent: Sadece birkaç pasif eleman gerektirir
• Doğrudan LCD Sürücü: Harici sürücü entegresi gerektirmez
• Yüksek Giriş Empedansı: Hassas devreleri etkilemeden ölçüm
• Otomatik Polarite Gösterimi: Negatif ve pozitif değerleri tespit eder
• Otomatik Sıfırlama: Sıfır kaymasını minimize eder
• Düşük Gürültülü Çalışma: Temiz ölçümler sağlar
• Endüstri Standardı: Yaygın kullanım ve dokümentasyon

Devre Tasarımı ve Kullanım

ICL7106 Analog Dijital Çevirici Entegresi DIP-40'ın bağlantıları ve kullanımı hakkında bilgiler.

Temel Bağlantı Komponentleri:

• Entegrasyon Kapasitörü: 0.1µF (Pin 27-28 arası)
• Otomatik Sıfırlama Kapasitörü: 0.47µF (Pin 29-30 arası)
• Referans Kapasitörü: 0.1µF (Pin 33-34 arası)
• Osilatör Kapasitörü: 100pF (Pin 38-39 arası)
• Osilatör Direnci: 100kΩ (Pin 38-40 arası)
• Referans Direnci: 47kΩ (Pin 36'ya)
• Test Direnci: 1MΩ (Giriş bölücü)
• LCD Gösterge: 3½ basamaklı LCD (bacakları ilgili segment pinlerine)

Voltmetre Tasarımı İçin Önemli Bağlantılar:

• V+ (Pin 1): Pozitif besleme (genellikle +5V)
• V- (Pin 26): Negatif besleme (genellikle -5V veya GND)
• COMMON (Pin 32): Analog toprak
• IN HI (Pin 31): Yüksek giriş (ölçülecek sinyal)
• IN LO (Pin 30): Düşük giriş (genellikle analog toprak)
• REF HI (Pin 36): Referans yüksek
• REF LO (Pin 35): Referans düşük
• TEST (Pin 37): Dahili test
• LCD Segment Pinleri (Pin 2-25): LCD segment bağlantıları

Sorun Giderme ve İpuçları

ICL7106 Analog Dijital Çevirici Entegresi DIP-40 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Okuma: Referans voltaj kapasitörlerinin kalitesini artırın
• Sıfır Okumasında Sapma: Otomatik sıfırlama kapasitörünü kontrol edin
• Aşırı Ölçüm Hatası: Giriş filtrelemesini iyileştirin ve kalibre edin
• LCD Segmentleri Eksik: Segment bağlantılarını kontrol edin
• Düşük Hassasiyet: Referans voltajını ve entegrasyon kapasitörünü ayarlayın

Uygulama İpuçları

• Dijital ve analog toprak hatlarını ayrı tutun, ölçümde tek noktada birleştirin
• Giriş sinyali için düşük geçişli filtre kullanarak gürültüyü azaltın
• Farklı ölçüm aralıkları için giriş bölücü devreleri tasarlayın
• Ölçüm doğruluğunu artırmak için precizyon referans kaynağı kullanın
• Yüksek kaliteli kapasitörler ve düşük sıcaklık katsayılı dirençler seçin

Paket İçeriği

• ICL7106 Analog Dijital Çevirici Entegresi DIP-40
