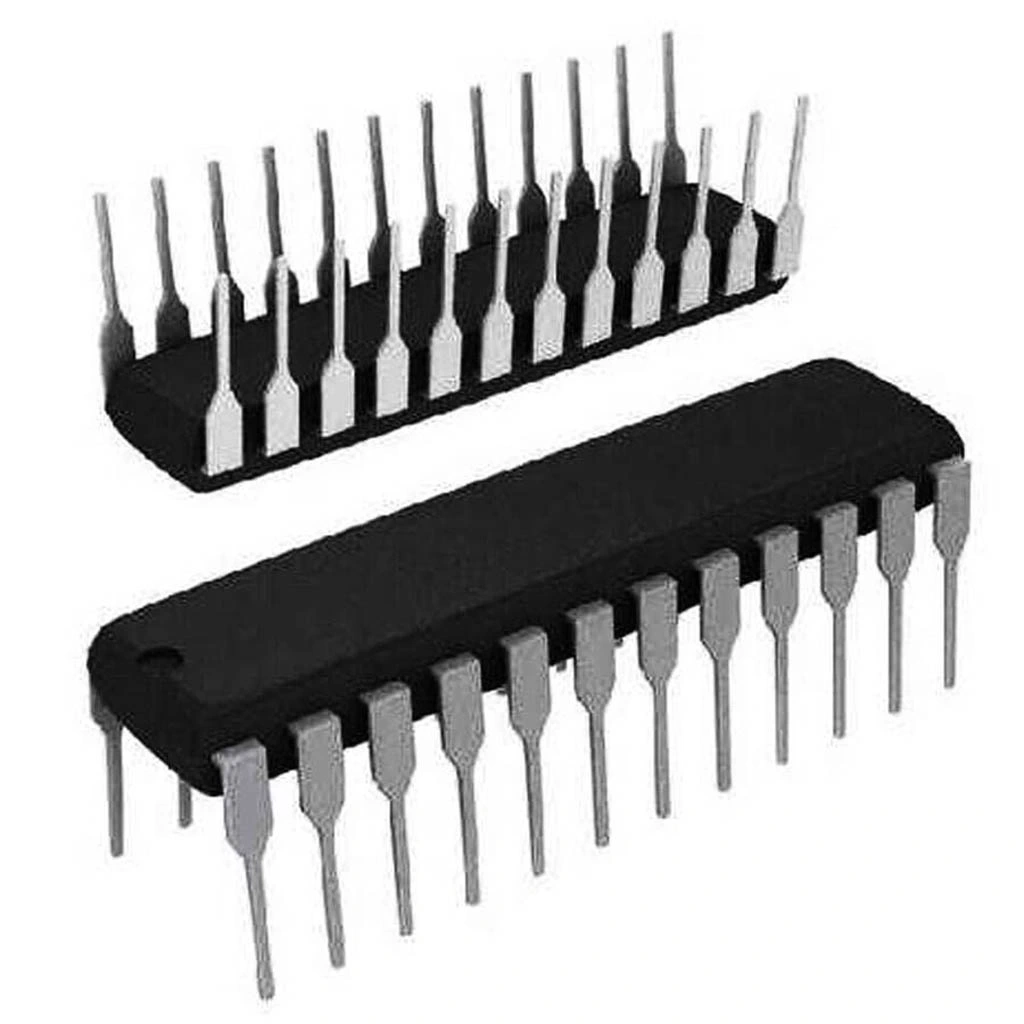

ADC0848 Analog Dijital Çevirici Entegresi Dip-24

ADC0848 Analog Dijital Çevirici Entegresi DIP-24

ADC0848 Analog Dijital Çevirici Entegresi DIP-24, 8-bit çözünürlükte çalışan, 8 kanallı bir analog-dijital dönüştürücüdür. Ardışıl yaklaşım (successive approximation) yapısına dayanan bu entegre, 8 farklı analog girişi dijital verilere dönüştürebilir ve mikroişlemci veya mikrodenetleyici sistemlerle kolay entegrasyon için SPI/Mikrokablo uyumlu seri arayüze sahiptir.

DIP-24 (Dual In-line Package) paketinde sunulan bu interface entegresi, breadboard ve delikli pertinakslara kolay montaj imkanı sunar. İç/dış referans seçeneği ve programlanabilir giriş kanal seçimi özelliklerine sahiptir.

5V çalışma geriliminde düşük güç tüketimi ve 40 µs'den daha kısa dönüştürme süresi sunan bu entegre, diğer elektronik komponentler ile birlikte çeşitli sensör uygulamaları, proses kontrol sistemleri ve veri toplama uygulamaları için idealdir.

Teknik Özellikler

ADC0848 Analog Dijital Çevirici Entegresi DIP-24'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Çözünürlük: 8 bit
• Kanal Sayısı: 8 (mux girişli)
• Dönüştürme Yöntemi: Ardışıl yaklaşım (successive approximation)
• Arayüz Tipi: SPI uyumlu seri
• Paket Tipi: DIP-24
• Besleme Gerilimi: 4.5V - 6.0V DC
• Dönüştürme Süresi: 40 µs (tipik)
• Örnekleme Hızı: 25 kSPS (maksimum)
• Giriş Voltaj Aralığı: 0V - Vref
• Referans Gerilimi: 2.5V (tipik, harici veya dahili seçilebilir)
• Diferansiyel Doğrusallık Hatası: ±0.5 LSB
• Mutlak Doğruluk: ±0.5 LSB
• Güç Tüketimi: 15 mW (tipik)
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• Analog Giriş Empedansı: 10 kΩ (tipik)
• Giriş Çoklayıcı Tipi: CMOS anahtarlar
• Çip Seçimi: Aktif düşük (CS? pini)
• Seri Saat Frekansı: 2.5 MHz (maksimum)
• MUX Giriş Konfigürasyonu: Tek uçlu veya diferansiyel
• Dahili Referans: 2.5V (±5%)

Kullanım Alanları

ADC0848 Analog Dijital Çevirici Entegresi DIP-24'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Sensör Arayüzleri

• Sıcaklık ölçüm sistemleri
• Basınç sensörleri
• Işık şiddeti ölçümü
• Nem sensörleri
• Konum algılayıcıları

Endüstriyel Kontrol

• PLC arayüzleri
• Proses kontrol sistemleri
• Motor kontrol uygulamaları
• Otomasyon sistemleri
• Güç kaynağı monitörleme

Veri Toplama ve Test Sistemleri

• Çok kanallı veri toplama
• Taşınabilir ölçüm cihazları
• Spektrum analizörleri
• Sinyal izleme devreleri
• Laboratuvar ekipmanları

Avantajlar ve Özellikler

ADC0848 Analog Dijital Çevirici Entegresi DIP-24'ün sağladığı avantajlar ve çözümler.

• Çoklu Kanal Girişi: 8 farklı analog sinyal ölçümü
• SPI Uyumlu Arayüz: Kolay mikrodenetleyici entegrasyonu
• Düşük Güç Tüketimi: Pil ile çalışan uygulamalar için uygun
• Dahili Referans Seçeneği: Harici komponent ihtiyacını azaltır
• Tekli/Diferansiyel Modlar: Esnek giriş yapılandırması
• Yüksek Hızlı Dönüştürme: 40 µs dönüştürme süresi
• Otomatik Çoklayıcı Tarama: Programlanabilir kanal seçimi
• Geniş Besleme Aralığı: 4.5V - 6.0V çalışma gerilimi
• No Missing Codes Garantisi: Güvenilir ölçüm sonuçları
• Kolay Montaj: DIP-24 paketi ile breadboard uyumlu

Devre Tasarımı ve Kullanım

ADC0848 Analog Dijital Çevirici Entegresi DIP-24'ün bağlantıları ve kullanımı hakkında bilgiler.

Pin Bağlantıları ve İşlevleri:

• Pin 1 (CH0): Analog giriş kanalı 0
• Pin 2 (CH1): Analog giriş kanalı 1
• Pin 3 (CH2): Analog giriş kanalı 2
• Pin 4 (CH3): Analog giriş kanalı 3
• Pin 5 (CH4): Analog giriş kanalı 4
• Pin 6 (CH5): Analog giriş kanalı 5
• Pin 7 (CH6): Analog giriş kanalı 6
• Pin 8 (CH7): Analog giriş kanalı 7
• Pin 9 (DGND): Dijital toprak
• Pin 10 (DI): Dijital giriş (kontrol/adres biti)
• Pin 11 (DO): Dijital çıkış (veri biti)
• Pin 12 (CLK): Seri saat girişi
• Pin 13 (CS?): Çip seçim (aktif düşük)
• Pin 14 (RD?): Okuma kontrolü (aktif düşük)
• Pin 15 (WR?/RDY): Yazma kontrolü/hazır çıkışı
• Pin 16 (INTR): Dönüşüm tamamlandı kesme çıkışı
• Pin 17 (VCC): Pozitif besleme voltajı
• Pin 18 (VREF/2): Referans gerilimi çıkışı (VREF/2)
• Pin 19 (VREF+): Referans gerilimi (+)
• Pin 20 (VREF-): Referans gerilimi (-)
• Pin 21 (AGND): Analog toprak
• Pin 22 (MODE): Çalışma modu seçimi
• Pin 23 (REF IN/OUT): Referans girişi/çıkışı
• Pin 24 (COM): Ortak giriş (tek uçlu mod için)

SPI Modunda Temel Bağlantı:

• Besleme ve Topraklama: VCC (5V), AGND ve DGND
• SPI Bağlantıları: CLK, DI, DO ve CS? mikroişlemciye
• Referans Voltajı: REF IN/OUT pinine 2.5V veya açık bırakarak dahili referans
• Analog Giriş: CH0-CH7 pinlerine 0V-VREF arası analog sinyaller
• Bypass Kapasitörleri: VCC-GND arasına 0.1µF ve VREF+ yakınına 10µF

Sorun Giderme ve İpuçları

ADC0848 Analog Dijital Çevirici Entegresi DIP-24 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Gürültülü Ölçümler: PCB düzenini iyileştirin, bypass kapasitörlerini yakın konumlandırın
• Doğruluk Sorunları: Referans voltajını stabilize edin, hassas referans kaynağı kullanın
• SPI İletişim Hataları: Maksimum saat frekansını aşmayın, zamanlama parametrelerine uyun
• Çapraz Kanal Girişimi: Kullanılmayan kanalları toprak veya sabit voltaja bağlayın
• Düşük Sinyal Çözünürlüğü: Sinyal koşullandırma devreleri ile giriş aralığını optimize edin

Uygulama İpuçları

• Analog ve dijital toprak hatlarını ayrı tutup tek noktada birleştirin
• Giriş sinyallerini ADC aralığına uygun şekilde ölçeklendirmek için op-amp devreleri kullanın
• Yüksek hassasiyet için harici, düşük sıcaklık katsayılı referans kaynağı tercih edin
• Dijital gürültüyü azaltmak için analog girişlere RC filtreler ekleyin
• Çoklu kanal okumalarında çoklayıcı yerleşme zamanını hesaba katın

Paket İçeriği

• ADC0848 Analog Dijital Çevirici Entegresi DIP-24
