74HCT4051 SMD SOIC-16 Arayüz Switch Entegresi
74HCT4051 SMD SOIC-16 Arayüz Switch Entegresi, 8 kanallı analog çoklayıcı/çoklayıcı çözücü (multiplexer/demultiplexer) işlevi sunan bir CMOS entegredir. Tek bir ortak giriş/çıkış (I/O) pini ile 8 farklı kanal arasında dijital olarak seçim yapma olanağı sağlar ve analog veya dijital sinyallerin yönlendirilmesinde kullanılır.

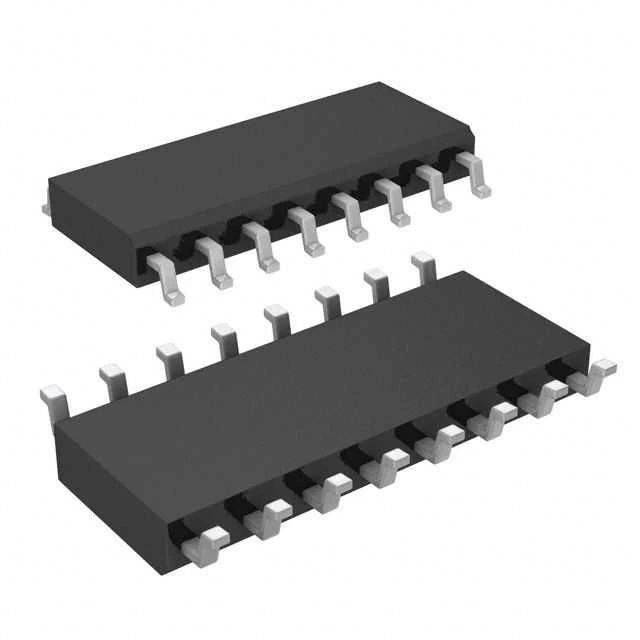

SOIC-16 (Small Outline Integrated Circuit) SMD paketinde sunulan bu interface entegresi, kompakt PCB tasarımları için uygun boyutlara sahiptir. HCT serisi, yüksek hız CMOS teknolojisine sahip olup TTL uyumlu giriş seviyeleri sunar.
Geniş besleme voltajı aralığında çalışabilen ve düşük ON direncine sahip bu entegre, diğer elektronik komponentler ile birlikte sinyal yönlendirme, kanal seçimi ve analog sensör uygulamaları için ideal bir seçimdir.
Teknik Özellikler
74HCT4051 SMD SOIC-16 Arayüz Switch Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Fonksiyon: 8 kanallı analog multiplexer/demultiplexer
- Teknoloji: CMOS HCT (High Speed CMOS, TTL compatible)
- Paket Tipi: SOIC-16 SMD
- Besleme Gerilimi (Vcc): 4.5V - 5.5V DC
- Dijital Giriş Voltaj Seviyeleri: TTL uyumlu (VIL max 0.8V, VIH min 2.0V)
- Analog Sinyal Aralığı: GND - VCC
- Kanal Sayısı: 8 (Y0-Y7)
- Seçim Girişleri: 3 bit (A, B, C)
- ON Direnci (RON): Tipik 80Ω (VCC = 4.5V)
- Kanal İzolasyonu: >50dB @ 10MHz
- Çapraz Girişim: <-50dB @ 10MHz
- Anahtarlama Hızı: <50ns
- Güç Tüketimi: Tipik 4µW (statik)
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Etkinleştirme Kontrolü: Inhibit (E) pini ile
- Çift Besleme Desteği: VEE pini ile negatif besleme imkanı
- Çıkış Akımı: Maksimum 25mA (her pin)
- Maksimum Anahtarlama Frekansı: >40MHz
- Kapasitans (Kanal-Ortak): Tipik 8pF
- RoHS Uyumluluğu: Evet
Kullanım Alanları
74HCT4051 SMD SOIC-16 Arayüz Switch Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Analog Sinyal İşleme
- Çoklu sensör arayüzleri
- Analog sinyal seçimi
- ADC giriş çoklayıcı
- Audio sinyal yönlendirme
- Analog veri toplama sistemleri
Dijital Kontrol Sistemleri
- Klavye matrisi tarama
- LED matrisi kontrol
- Veri seçme devreleri
- I/O port genişletme
- Dijital sinyal dağıtımı
Sensör Arayüzleri
- Sıcaklık sensör dizileri
- Basınç sensörleri çoklama
- Işık sensörleri
- Potansiyometre dizisi okuma
- Kapasitif sensör arayüzleri
Avantajlar ve Özellikler
74HCT4051 SMD SOIC-16 Arayüz Switch Entegresi'nin sağladığı avantajlar ve çözümler.
- Düşük ON Direnci: Minimal sinyal kaybı
- Geniş Analog Aralık: Rail-to-rail sinyal işleme
- TTL Uyumlu Girişler: Kolay entegrasyon
- Çoklu Kanal: 8 farklı giriş/çıkış yönetimi
- Yüksek İzolasyon: Kanallar arası düşük girişim
- Hızlı Anahtarlama: 50ns altında tepki süresi
- Düşük Güç Tüketimi: Pil ile çalışan uygulamalar için uygun
- SMD Paket: Kompakt PCB tasarımı
- Negatif Besleme Opsiyonu: İkili besleme ile geniş aralık
- Yüksek Sinyal Bütünlüğü: Analog ve dijital işaretler için
Devre Tasarımı ve Kullanım
74HCT4051 SMD SOIC-16 Arayüz Switch Entegresi'nin bağlantıları ve kullanımı hakkında bilgiler.
İpucu: Düşük gürültü ve çapraz girişimi önlemek için kullanılmayan kanalları GND'ye bağlayın ve analog sinyalleri taşıyan PCB yollarını mümkün olduğunca kısa tutun.
Pin Bağlantıları ve İşlevleri:
- Pin 1 (Y0): Kanal 0 giriş/çıkışı
- Pin 2 (Y1): Kanal 1 giriş/çıkışı
- Pin 3 (Y2): Kanal 2 giriş/çıkışı
- Pin 4 (Y3): Kanal 3 giriş/çıkışı
- Pin 5 (Y4): Kanal 4 giriş/çıkışı
- Pin 6 (Y5): Kanal 5 giriş/çıkışı
- Pin 7 (Y6): Kanal 6 giriş/çıkışı
- Pin 8 (VSS): Toprak (GND)
- Pin 9 (Y7): Kanal 7 giriş/çıkışı
- Pin 10 (Z): Ortak giriş/çıkış (I/O)
- Pin 11 (E): Inhibit (aktif yüksek) - Devre dışı bırakma
- Pin 12 (VEE): Negatif besleme (veya GND)
- Pin 13 (C): Seçim girişi C (MSB)
- Pin 14 (B): Seçim girişi B
- Pin 15 (A): Seçim girişi A (LSB)
- Pin 16 (VCC): Pozitif besleme voltajı
Kanal Seçim Tablosu:
| İnhibit (E) |
C |
B |
A |
Aktif Kanal |
| 1 |
X |
X |
X |
Hiçbiri |
| 0 |
0 |
0 |
0 |
Y0 |
| 0 |
0 |
0 |
1 |
Y1 |
| 0 |
0 |
1 |
0 |
Y2 |
| 0 |
0 |
1 |
1 |
Y3 |
| 0 |
1 |
0 |
0 |
Y4 |
| 0 |
1 |
0 |
1 |
Y5 |
| 0 |
1 |
1 |
0 |
Y6 |
| 0 |
1 |
1 |
1 |
Y7 |
Sorun Giderme ve İpuçları
74HCT4051 SMD SOIC-16 Arayüz Switch Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Sinyal Geçişinde Bozulma: VCC ve GND arasına 0.1μF bypass kapasitör ekleyin
- Çapraz Girişim: Yüksek frekanslı sinyallerde kanallara yakın koruyucu hatlar ekleyin
- Sinyal Zayıflaması: ON direncini hesaba katarak sinyal seviyelerini ayarlayın
- Yanlış Kanal Seçimi: Adres pinlerinin doğru bağlantısını ve lojik seviyelerini kontrol edin
- Devre Dışı Kalma Sorunu: E (Inhibit) pininin düşük seviyede olduğundan emin olun
Uygulama İpuçları
- Negatif sinyaller için VEE pinine negatif besleme bağlayın
- Mikrodenetleyici GPIO pinleriyle doğrudan sürülebilir
- Birden fazla 4051 kaskad bağlayarak daha fazla kanal elde edebilirsiniz
- Analog sinyaller için giriş/çıkış empedans uyumuna dikkat edin
- SMD lehimleme için reflow tekniği veya sıcak hava istasyonu kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Geniş entegre çeşitleri ile elektronik projelerinize fonksiyonellik kazandırabilirsiniz.
Ürünleri İncele →
Arabirim entegreleri ile cihazlar arası iletişim ve sinyal işleme çözümleri oluşturabilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
74HCT4051 ne işe yarar?
8 kanallı analog çoklayıcı/çoklayıcı çözücü entegresidir. Tek ortak uçtan 8 farklı kanala sinyal yönlendirme veya 8 kanaldan gelen sinyalleri tek bir hatta toplama işlevini görür.
74HCT serisi ve 74HC serisi arasındaki fark nedir?
74HCT serisi, TTL uyumlu giriş seviyelerine sahiptir (VIH=2.0V). 74HC serisi ise CMOS giriş seviyeli olup VIH değeri besleme voltajının %70'i kadardır.
Multiplexer ve demultiplexer işlevleri nasıl kullanılır?
Multiplexer: 8 kanal girişinden birini Z pinine yönlendirir. Demultiplexer: Z pinindeki sinyali 8 kanaldan birine yönlendirir. Yönlendirme adres pinleriyle belirlenir.
Kanal seçim pinleri (A, B, C) nasıl çalışır?
A (LSB), B ve C (MSB) pinleri 3-bit ikili kodla 0-7 arası bir değer oluşturur. Bu değer, aktif edilecek kanalı (Y0-Y7) belirler.
74HCT4051 ile Arduino'yu nasıl bağlarım?
A, B, C ve E pinlerini Arduino'nun dijital çıkışlarına, Z pinini analog girişe bağlayın. Y0-Y7 pinlerine sensörlerinizi bağlayarak çoklu sensör okuması yapabilirsiniz.
ON direnci (RON) ne anlama gelir?
Anahtar aktif edildiğinde kanal ile ortak pin (Z) arasındaki direnç değeridir. Düşük RON, daha az sinyal kaybı anlamına gelir ve tipik olarak 80Ω civarındadır.
VEE pini negatif besleme gerektiriyor mu?
Hayır, zorunlu değildir. VEE pini genellikle GND'ye bağlanır. Ancak negatif sinyaller kullanılacaksa, VEE negatif besleme gerilimine bağlanabilir.
SOIC-16 paketini nasıl lehimlerim?
Lehim pastası ve sıcak hava istasyonu kullanarak reflow tekniği uygulanabilir. İnce uçlu havya ve flux ile elle lehimleme de mümkündür.
