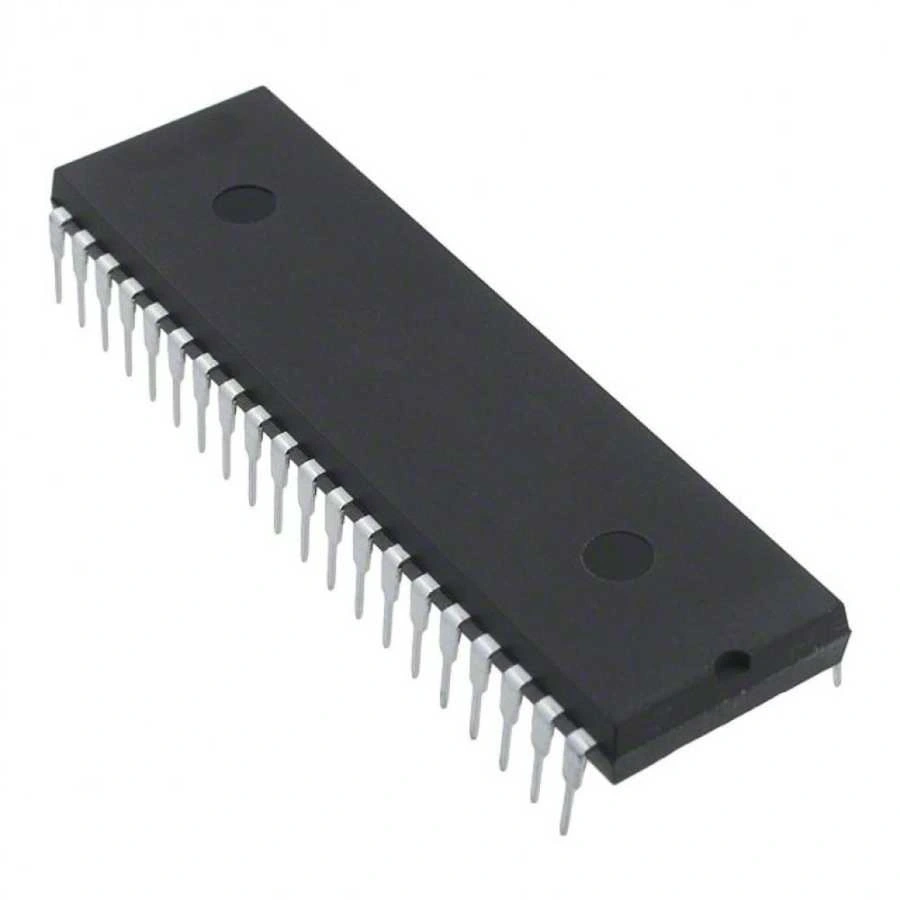

ICL7107 DIP-40 Analog Dijital Çevirici Entegresi, analog sinyalleri dijital değerlere dönüştüren 3½ basamaklı (±1999 sayım) A/D çevirici ve LED gösterge sürücüsünü tek bir yongada birleştiren entegre bir devredir.

DIP-40 paketi içinde sunulan bu entegre, minimum harici komponent gereksinimi ve yüksek doğruluk avantajları sunar. Yüksek giriş empedansı, düşük gürültü ve otomatik sıfır özelliği ile hassas ölçüm uygulamalarına uygun bir çözüm sağlar.

Voltmetre, ampermetre ve çeşitli ölçü aletleri için ideal olan ICL7107, interface entegreleri ailesinin önemli bir üyesidir. Dual-slope dönüştürme tekniği kullanan entegre, yüksek çözünürlük ve gürültü bağışıklığı sunar. Entegre içinde bulunan 7-segment sürücü devresi, harici dekoder veya sürücüye gerek kalmadan doğrudan LED göstergeleri sürebilme yeteneği sağlar.

Dijital multimetreler, panel metreler, sıcaklık göstergeleri ve çeşitli ölçüm cihazları uygulamalarında yaygın olarak kullanılan bu entegreler kategorisindeki ürün, diğer elektronik komponentler ile birlikte, hassas ölçüm sistemlerinin temel yapı taşı olarak tercih edilmektedir.

Teknik Özellikler

ICL7107 DIP-40 Analog Dijital Çevirici Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Ailesi: ICL7107 (A/D Çevirici)
• Fonksiyon: 3½ Basamaklı A/D Çevirici ve LED Gösterge Sürücüsü
• Paket Tipi: DIP-40 (Dual In-line Package)
• Pin Sayısı: 40
• Çözünürlük: 3½ basamak (±1999 sayım)
• Dönüştürme Tekniği: Dual-slope integrasyonu
• Besleme Gerilimi: +5V ve -5V (genellikle)
• Alternartif Besleme: 9V tek besleme ile ±4.5V bölünmüş kaynak
• Çalışma Akımı: 1.5mA (tipik)
• Maksimum Gösterge Akımı: 8mA/segment
• Maksimum Giriş Voltajı: ±2V (tam ölçek, ayarlanabilir)
• Dönüştürme Hızı: 3 ölçüm/saniye (tipik)
• Diferansiyel Giriş: Var
• Giriş Empedansı: >1000MΩ
• Çalışma Sıcaklığı: 0°C ile +70°C arası (Ticari)
• Sıfır Kayması: <1μV/°C
• Doğruluk: ±1 sayım (tam ölçekte)
• Doğrusallık Hatası: ±1 sayım
• Ortak Mod Reddetme Oranı (CMRR): >86dB
• Otomatik Sıfırlama: Var
• Aşırı/Eksik Gösterge: Var (işaret ve "1" görüntülenir)
• Önplan Sıfır Bastırma: Var (öndeki anlamsız sıfırlar gösterilmez)
• 7-Segment LED Sürücü: Var (doğrudan LED sürme)
• Saat Frekansı: 48kHz (tipik, harici RC ile)
• Referans Voltajı: Harici (genellikle 100mV)
• Dönüştürme Süresi: ~300ms
• Teknoloji: CMOS
• RoHS Uyumluluğu: Evet
• Montaj Türü: Through-Hole (Delikli montaj)
• Boyutlar: 50.8mm × 15.24mm × 3.8mm (yaklaşık)
• Ağırlık: 3.5g (yaklaşık)

Kullanım Alanları

ICL7107 DIP-40 Analog Dijital Çevirici Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Ölçüm Cihazları

• Dijital voltmetreler
• Dijital ampermetreler
• Panel gösterge sistemleri
• Batarya test cihazları
• Güç kaynağı göstergeleri

Sensör Uygulamaları

• Sıcaklık göstergeleri
• Nem ölçüm sistemleri
• Basınç ve kuvvet ölçerleri
• pH ölçüm cihazları
• Işık şiddeti ölçüm sistemleri

Endüstriyel Kontrol Sistemleri

• Süreç kontrol göstergeleri
• Kalite kontrol ölçüm cihazları
• Mikrodenetleyicili kontrol sistemleri
• Laboratuvar test cihazları
• Ağırlık ölçüm sistemleri

Avantajlar ve Özellikler

ICL7107 DIP-40 Analog Dijital Çevirici Entegresi'nin sağladığı avantajlar ve çözümler.

• Tümleşik Çözüm: A/D dönüştürücü ve LED sürücüsü tek pakette
• Yüksek Doğruluk: ±1 sayım hassasiyet ve minimum gürültü
• Minimum Harici Komponent: Az sayıda harici bileşen ile çalışabilme
• Otomatik Sıfırlama: Offset voltajları otomatik olarak sıfırlama
• Yüksek Giriş Empedansı: >1000MΩ ile kaynak yüklememesi minimumda
• Doğrudan Gösterge Sürücü: Harici dekoder gerektirmeden 7-segment sürme
• Negatif ve Pozitif Okuma: Otomatik polarite göstergesi
• Gürültü Bağışıklığı: Dual-slope tekniği ile gürültüye dayanıklılık
• Esnek Ölçekleme: Harici komponentlerle ölçek ayarı yapabilme
• Düşük Güç Tüketimi: Tipik 1.5mA çalışma akımı

Bağlantı ve Kullanım

ICL7107 DIP-40 Analog Dijital Çevirici Entegresi'nin bağlantı ve kullanım detayları hakkında bilgiler.

Temel bağlantı noktaları:

• Pin 1 (V+): Pozitif besleme (+5V)
• Pin 21 (V-): Negatif besleme (-5V)
• Pin 26 (GND): Dijital toprak
• Pin 30 (AGND): Analog toprak
• Pin 35 (IN HI): Pozitif giriş
• Pin 36 (IN LO): Negatif giriş (genellikle AGND)
• Pin 38 (REF HI): Referans voltajı pozitif ucu
• Pin 39 (REF LO): Referans voltajı negatif ucu
• Pin 40 (COMMON): Ortak (genellikle analog toprak)

7-segment LED gösterge çıkışları:

• Pin 19, 20, 22, 23, 18: En Anlamlı Basamak (işaret, sadece "1" görüntülenebilir)
• Pin 3, 2, 16, 15, 9, 10, 8: Üçüncü Basamak
• Pin 7, 6, 13, 12, 11, 14, 5: İkinci Basamak
• Pin 28, 27, 29, 32, 31, 33, 34: En Az Anlamlı Basamak

Uygulama Örneği

ICL7107 DIP-40 Analog Dijital Çevirici Entegresi kullanarak temel dijital voltmetre devresi oluşturma.

Gerekli Komponentler

• 1x ICL7107 A/D çevirici entegresi
• 4x 7-segment ortak anot LED gösterge
• 28x 330Ω direnç (7-segment göstergeler için)
• 1x 100kΩ potansiyometre (referans voltajı ayarı için)
• 1x 10kΩ direnç
• 1x 1MΩ direnç (giriş için)
• 1x 100nF poliester kapasitör (integrasyon kapasitörü)
• 1x 47nF poliester kapasitör (otomatik sıfır kapasitörü)
• 1x 100pF seramik kapasitör (referans kapasitörü)
• 1x 10nF seramik kapasitör (osilatör kapasitörü)
• 1x 100kΩ direnç (osilatör direnci)
• 2x 10µF elektrolitik kapasitör (besleme filtreleme)
• 2x 0.1µF seramik kapasitör (besleme bypass)
• 1x 7805 +5V regülatör
• 1x 7905 -5V regülatör
• Breadboard veya PCB
• ±9V veya ±12V güç kaynağı

Bağlantı Adımları

• 7805 ve 7905 regülatörlerini ±9V (veya ±12V) güç kaynağına bağlayarak ±5V elde edin
• Her regülatörün çıkışına birer adet 10µF elektrolitik kapasitör bağlayın
• ICL7107'nin Pin 1'ini +5V'a, Pin 21'ini -5V'a, Pin 26 ve Pin 30'u toprağa bağlayın
• Pin 1 ile toprak arasına 0.1µF bypass kapasitörü bağlayın
• Pin 21 ile toprak arasına 0.1µF bypass kapasitörü bağlayın
• Pin 33 ve Pin 34 arasına 100kΩ direnç bağlayın (osilatör direnci)
• Pin 33 ve toprak arasına 10nF kapasitör bağlayın (osilatör kapasitörü)
• Pin 38 ve Pin 39 arasına 100kΩ potansiyometre bağlayın (referans voltajı ayarı)
• Pin 39 ve toprak arasına 10kΩ direnç bağlayın
• Pin 40 ve toprak arasına 100pF kapasitör bağlayın (referans kapasitörü)
• Pin 38 ve Pin 37 arasına 47nF kapasitör bağlayın (otomatik sıfır kapasitörü)
• Pin 37 ve Pin 36 arasına 100nF kapasitör bağlayın (integrasyon kapasitörü)
• Pin 35'e giriş sinyalini ölçmek için 1MΩ direnç bağlayın
• Pin 36'yı toprağa bağlayın
• 7-segment göstergelerin ortak anot (CA) pinlerini +5V'a bağlayın
• Her segment pinine (a-g) 330Ω direnç üzerinden ilgili gösterge pinlerine bağlantı yapın

Bu devre, ±1999mV aralığında voltaj ölçümü yapabilen bir dijital voltmetredir. Referans voltajı potansiyometresi ile kalibrasyon yapılabilir. Daha yüksek voltajlar ölçmek için, giriş kısmına voltaj bölücü devre eklenebilir. Örneğin, 1MΩ ve 10kΩ dirençleri ile 1:100 oranında bir bölücü kullanarak 0-200V aralığını ölçebilirsiniz. Hassasiyet ve doğruluk için kalibrasyon işlemi bilinen bir referans voltajı ile yapılmalıdır. Giriş sinyalinin toprak referansından bağımsız olması için diferansiyel giriş kullanılabilir. Entegrenin yüksek giriş empedansı, çoğu uygulamada yükleme etkisini minimum düzeyde tutar.

Sorun Giderme ve İpuçları

ICL7107 DIP-40 Analog Dijital Çevirici Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Ekran Sabit Kalıyor: Osilatör devresini kontrol edin, kapasitör ve direnç değerlerini doğrulayın
• Ekran Yanıp Sönüyor: Referans voltajı doğru ayarlanmamış, potansiyometreyi kalibre edin
• Okuma Kararsız: Giriş sinyalindeki gürültüyü azaltın, filtre kapasitörleri ekleyin
• Sadece "1" Görüntüleniyor: Aşırı ölçek hatası, giriş sinyali çok yüksek veya referans voltajı çok düşük
• Tüm Segmentler Yanıyor: Besleme voltajlarını kontrol edin, topraklama sorunlarını giderin

Optimal Kullanım İpuçları

• Hassas ölçümler için metal film direnç kullanın (%1 veya daha iyi tolerans)
• Entegre pin bağlantılarını mümkün olduğunca kısa tutun
• Analog ve dijital toprakları tek bir noktada birleştirin (star grounding)
• Farklı ölçüm aralıkları için giriş bölücüler kullanın ve kalibre edin
• Akım ölçümü yapmak için giriş kısmına hassas şönt direnci ekleyin
• Daha düşük güç tüketimi için daha yüksek değerli segment dirençleri kullanın
