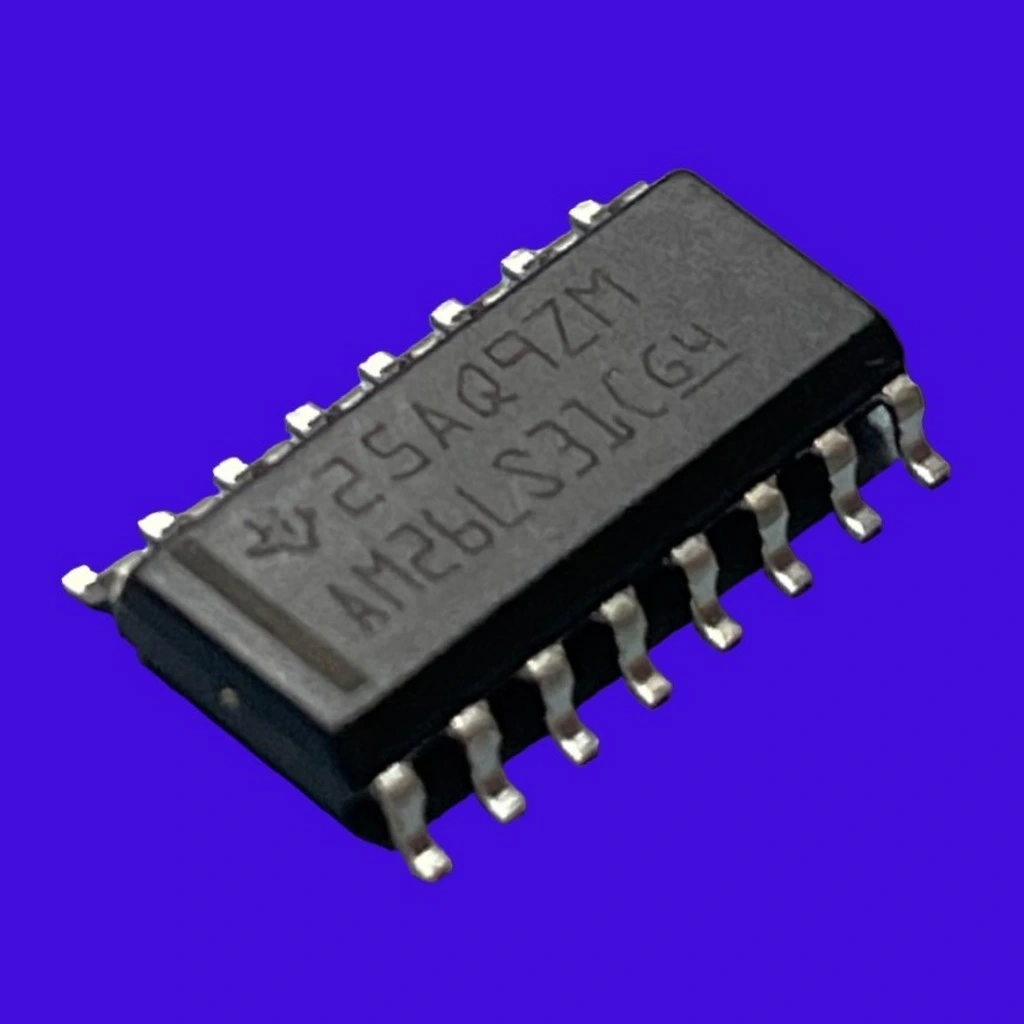

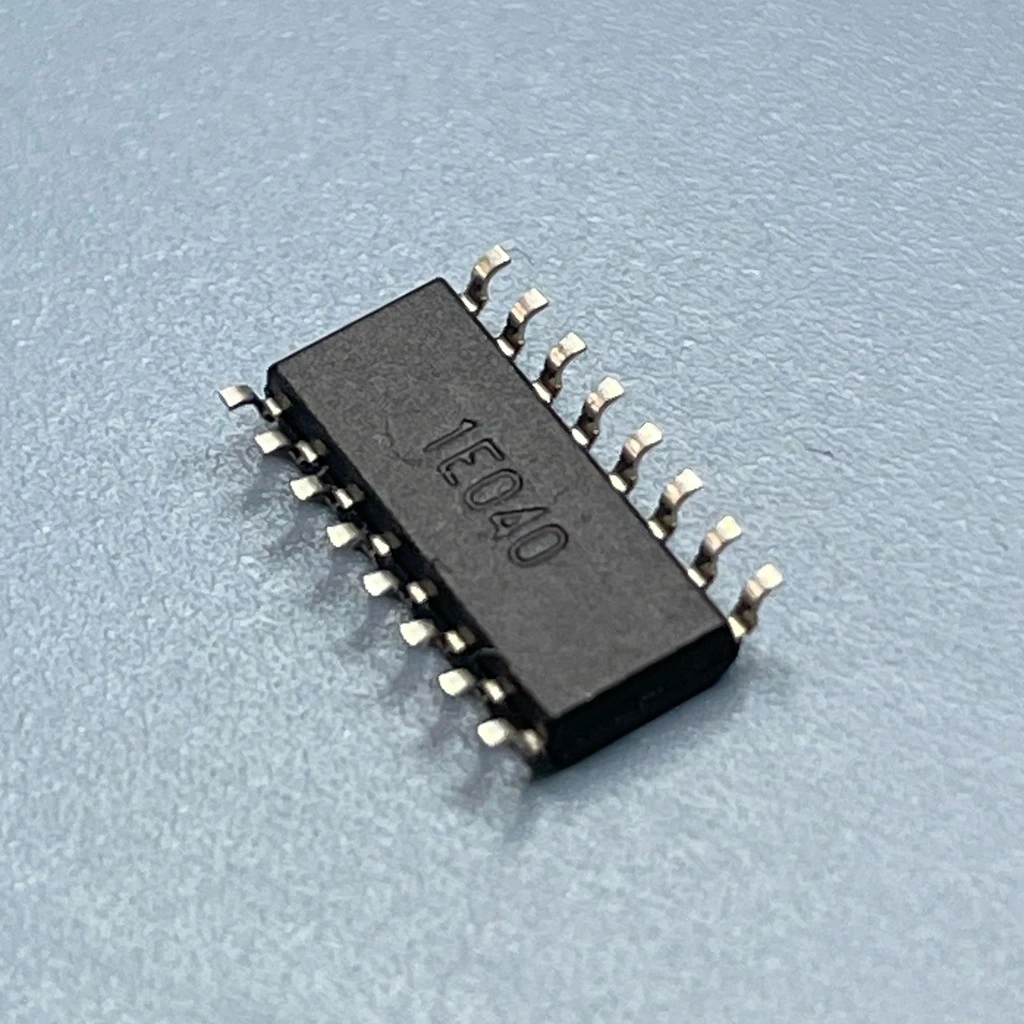

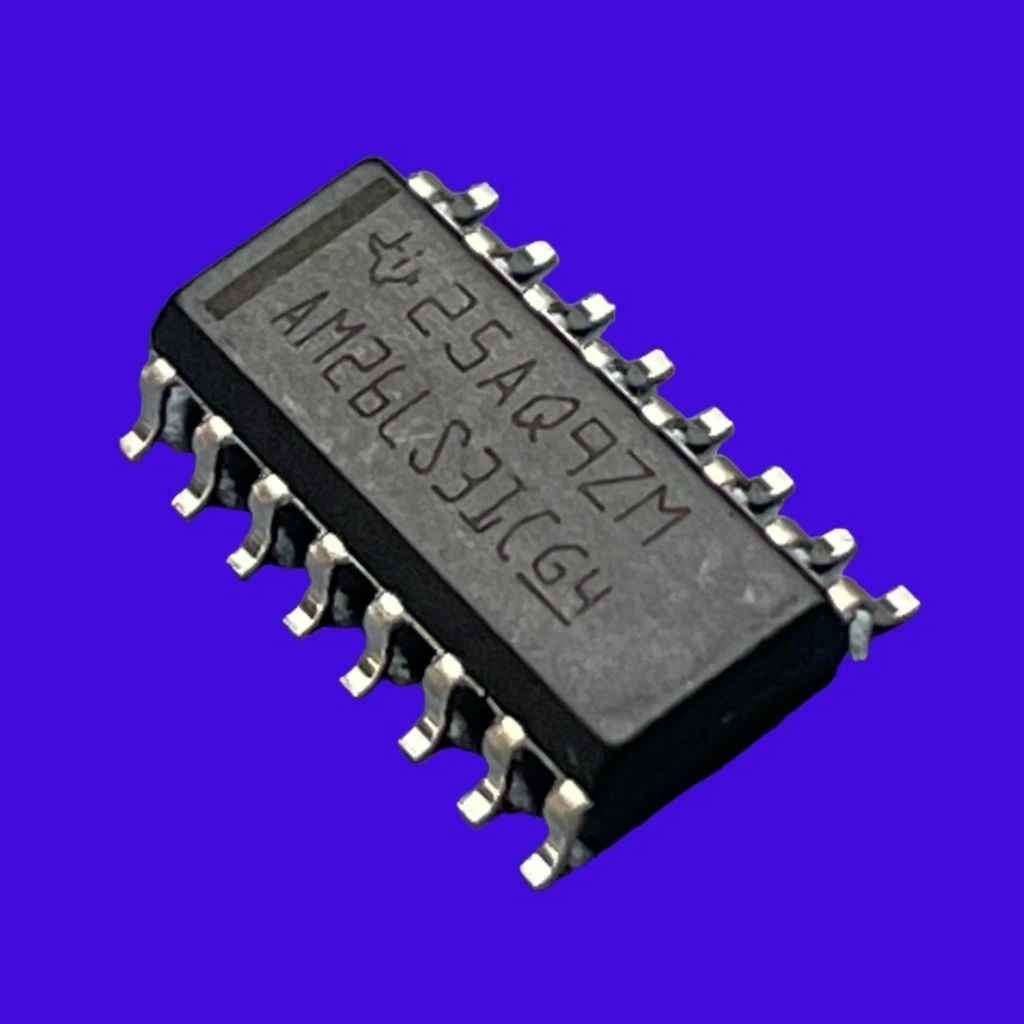

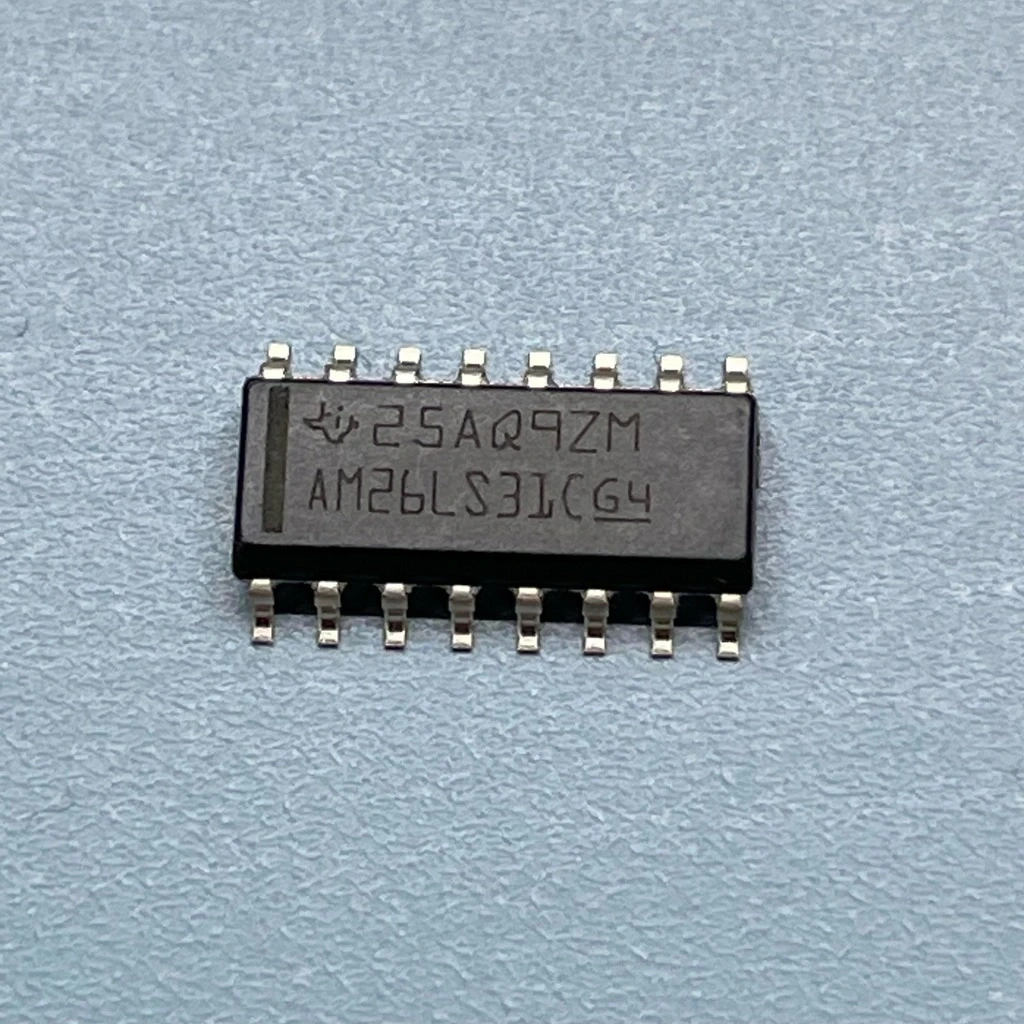

AM26LS31 SOIC-16 SMD Hat Sürücü Entegresi

AM26LS31 SOIC-16 SMD Hat Sürücü Entegresi

AM26LS31 SOIC-16 SMD Hat Sürücü Entegresi, dört adet bağımsız diferansiyel hat sürücü içeren yüksek hızlı bir hat arayüz entegresidir. SOIC-16 SMD (Surface Mount Device) paketi içinde sunulan bu entegre, tek uçlu TTL/CMOS sinyalleri RS-422, RS-485 ve diğer dengeli/diferansiyel iletim hatları için uygun diferansiyel çıkışlara dönüştürür. Yüksek hızlı veri iletişimi, düşük gürültü bağışıklığı ve uzun mesafeli iletişim gerektiren uygulamalar için ideal bir çözümdür.

Endüstriyel kontrol sistemleri, telekomünikasyon ekipmanları ve diferansiyel veri iletimi gerektiren sistemlerde sıklıkla kullanılan AM26LS31, interface entegreleri ailesinin önemli bir üyesidir. EIA/TIA-422 standardı ile uyumlu olan entegre, 10 m/ns gibi yüksek çıkış geçiş hızı ve 50 Ω üzerinde düşük çıkış empedansı sayesinde yüksek hızlı veri iletimi sağlar.

Otomasyon sistemleri, veri toplama üniteleri, robotik arayüzleri ve çeşitli endüstriyel haberleşme uygulamalarında yaygın olarak kullanılan bu entegreler kategorisindeki ürün, diğer elektronik komponentler ile birlikte, güvenilir diferansiyel haberleşme sistemlerinin temel yapı taşı olarak tercih edilmektedir.

Teknik Özellikler

AM26LS31 SOIC-16 SMD Hat Sürücü Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Ailesi: AM26LS31 (Diferansiyel Hat Sürücü)
• Fonksiyon: Quadruple Diferansiyel Hat Sürücü
• Paket Tipi: SOIC-16 (Small Outline Integrated Circuit)
• Pin Sayısı: 16
• Kanal Sayısı: 4 bağımsız sürücü
• Giriş Tipi: TTL/CMOS uyumlu, tek uçlu
• Çıkış Tipi: Diferansiyel, RS-422/RS-485 uyumlu
• Besleme Gerilimi (VCC): 5V (±0.5V)
• Giriş Mantık Seviyeleri: VIL = 0.8V maks., VIH = 2.0V min.
• Çıkış Diferansiyel Voltajı: 2V minimum (RL = 100Ω)
• Çıkış Voltaj Aralığı: -0.5V ila 5.5V (VCC = 5V)
• Çıkış Kısa Devre Koruması: 15mA, 10Ω üzerinden
• Maksimum Çalışma Frekansı: 10 MHz (tipik)
• Çalışma Sıcaklığı: 0°C ile +70°C arası (Ticari)
• Yüksek Hızda Slew Rate: 10 V/ns (tipik)
• Çıkış Geçiş Süresi: 15ns (tipik)
• Yayılım Gecikmesi: 12ns (tipik)
• Çıkış Düşük Seviye Voltajı (VOL): 0.5V maks.
• Çıkış Yüksek Seviye Voltajı (VOH): 2.5V min.
• Çıkış Empedansı: 30Ω (tipik)
• Aktivasyon/Deaktivasyon: Ortak Enable (G?) pini ile
• Güç Tüketimi: 50mW (tipik, tüm kanallar aktif)
• Dahili ESD Koruması: Var
• Teknoloji: Low-power Schottky
• Standart Uyumluluğu: EIA/TIA-422-B
• Çıkış Ortak Mod Aralığı: -7V ila +7V
• RoHS Uyumluluğu: Evet
• Montaj Türü: SMD (Surface Mount Device)
• Boyutlar: 10.3mm × 7.5mm × 2.0mm (yaklaşık)
• Ağırlık: 0.1g (yaklaşık)

Kullanım Alanları

AM26LS31 SOIC-16 SMD Hat Sürücü Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Haberleşme

• RS-422/RS-485 arayüzleri
• PLC kontrol sistemleri
• Endüstriyel sensör ağları
• SCADA sistemleri
• Motor kontrol arayüzleri

Telekomünikasyon ve Veri İletimi

• Uzun mesafe veri aktarımı
• Dijital telekomünikasyon hatları
• Gürültülü ortamlarda sinyal iletimi
• Fiber optik arayüzleri
• LAN arayüzleri

Bilgisayar ve Çevre Birimleri

• Bilgisayar ağ arayüzleri
• Veri saklama ekipmanları
• Yüksek hızlı veri yolları
• Sensör-bilgisayar arayüzleri
• Video sinyal aktarımı

Avantajlar ve Özellikler

AM26LS31 SOIC-16 SMD Hat Sürücü Entegresi'nin sağladığı avantajlar ve çözümler.

• Dört Bağımsız Kanal: Tek entegrede çoklu sinyal iletime imkanı
• Yüksek Hız: 10 MHz'e kadar güvenilir veri iletimi
• Diferansiyel İletim: Gürültü bağışıklığı ve uzun mesafeli iletim avantajı
• Düşük Çıkış Empedansı: Yüksek sürme kapasitesi ile çoklu alıcı desteği
• Aktivasyon Kontrolü: Enable pini ile düşük güç moduna alabilme
• Yüksek Ortak Mod Reddetme: Gürültülü ortamlarda güvenilir iletim
• ESD Koruması: Dahili koruma ile dayanıklı çalışma
• Yüksek Slew Rate: Keskin kenarlar ile net sinyal iletimi
• SMD Paket Avantajı: Kompakt boyut, yüzey montaj kolaylığı
• Endüstri Standardı Uyumluluğu: EIA/TIA-422-B ile tam uyum

Bağlantı ve Kullanım

AM26LS31 SOIC-16 SMD Hat Sürücü Entegresi'nin bağlantı ve kullanım detayları hakkında bilgiler.

Pin konfigürasyonu (SOIC-16 paketi):

• Pin 1 (1A): 1. Kanal giriş
• Pin 2 (1Y): 1. Kanal çıkış (pozitif)
• Pin 3 (1Z): 1. Kanal çıkış (negatif)
• Pin 4 (G?): Enable girişi (aktif LOW)
• Pin 5 (2A): 2. Kanal giriş
• Pin 6 (2Y): 2. Kanal çıkış (pozitif)
• Pin 7 (2Z): 2. Kanal çıkış (negatif)
• Pin 8 (GND): Toprak
• Pin 9 (3Z): 3. Kanal çıkış (negatif)
• Pin 10 (3Y): 3. Kanal çıkış (pozitif)
• Pin 11 (3A): 3. Kanal giriş
• Pin 12 (VCC): Pozitif besleme (+5V)
• Pin 13 (4Z): 4. Kanal çıkış (negatif)
• Pin 14 (4Y): 4. Kanal çıkış (pozitif)
• Pin 15 (4A): 4. Kanal giriş
• Pin 16 (NC): Bağlantı yok

Doğruluk tablosu:

• G?=1: Çıkışlar yüksek empedans (devre dışı)
• G?=0, A=0: Y=0, Z=1 (diferansiyel çıkış: Y-Z = negatif)
• G?=0, A=1: Y=1, Z=0 (diferansiyel çıkış: Y-Z = pozitif)

Uygulama Örneği

AM26LS31 SOIC-16 SMD Hat Sürücü Entegresi kullanarak RS-422 seri haberleşme verici devresi oluşturma.

Gerekli Komponentler

• 1x AM26LS31 SOIC-16 SMD entegresi
• 1x SOIC-16 to DIP-16 adaptör kartı (breadboard kullanımı için, opsiyonel)
• 1x Mikrodenetleyici (TTL/CMOS çıkışlı, örn. Arduino)
• 2x 120Ω direnç (hat sonlandırma için)
• 4x 10kΩ pull-up direnç (kullanılmayan girişler için)
• 1x 0.1µF seramik kapasitör (bypass için)
• 1x 10µF elektrolitik kapasitör (güç stabilizasyonu için)
• 1x RJ-45 konnektör veya terminal blok (iletim hattı bağlantısı için)
• 1x 5V güç kaynağı
• Bükümlü çift kablo (Cat5e veya Cat6)
• PCB veya breadboard

Bağlantı Adımları

• AM26LS31'in VCC (pin 12) pinini 5V'a, GND (pin 8) pinini toprağa bağlayın
• VCC ve GND arasına 0.1µF bypass kapasitör bağlayın
• Güç bağlantılarına yakın bir noktaya 10µF elektrolitik kapasitör bağlayın
• AM26LS31'in G? (pin 4) pinini GND'ye bağlayarak entegreci etkinleştirin
• Mikrodenetleyicinin TX pinini AM26LS31'in 1A (pin 1) girişine bağlayın
• AM26LS31'in 1Y (pin 2) çıkışını iletim hattının A (pozitif) ucuna bağlayın
• AM26LS31'in 1Z (pin 3) çıkışını iletim hattının B (negatif) ucuna bağlayın
• İletim hattı alıcı tarafına 120Ω sonlandırma direnci bağlayın (A ve B hatları arasına)
• Mikrodenetleyicinin RTS sinyalini AM26LS31'in 2A (pin 5) girişine bağlayın (opsiyonel akış kontrolü için)
• İkinci kanalın 2Y (pin 6) ve 2Z (pin 7) çıkışlarını da benzer şekilde bağlayın
• Kullanılmayan kanal girişlerini (3A ve 4A) 10kΩ pull-up dirençleri üzerinden VCC'ye bağlayın

Bu devre, mikrodenetleyiciden gelen TTL/CMOS seviyesindeki seri veri sinyallerini RS-422 standardına uygun diferansiyel sinyallere dönüştürür. Bükümlü çift kablo üzerinden uzun mesafelere (yaklaşık 1200 metreye kadar) veri iletimi mümkündür. Alıcı tarafında, AM26LS32 gibi bir diferansiyel hat alıcısı kullanarak sinyaller tekrar TTL/CMOS seviyelerine dönüştürülebilir. Diferansiyel iletim sayesinde, gürültülü endüstriyel ortamlarda bile güvenilir veri transferi sağlanır. RTS (Request to Send) sinyali ile akış kontrolü de desteklenir. Çalışma frekansı, kablo kalitesi ve uzunluğuna bağlı olarak değişebilir, ancak tipik olarak birkaç MHz'e kadar güvenilir iletim mümkündür.

Sorun Giderme ve İpuçları

AM26LS31 SOIC-16 SMD Hat Sürücü Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Sinyal Bozulması: Hat sonlandırma dirençlerini kontrol edin, kablo empedansına uygun değer seçin
• Veri Kayıpları: Maksimum kablo uzunluğunu ve veri hızını kontrol edin, yüksek hızda kablo mesafesini kısaltın
• Gürültülü Sinyal: Bükümlü çift kablo kullanın, uygun topraklama yapın, kablo ekranını topraklayın
• Çalışmayan Kanallar: Enable (G?) pininin aktif olduğunu kontrol edin, besleme voltajını ölçün
• ESD Hasarı: Diferansiyel hatlara TVS diyotları ekleyin, uygun deşarj önlemleri alın

Optimal Kullanım İpuçları

• Çok noktadan iletim gerektiren sistemlerde RS-485 standardı ve uygun sürücü/alıcılar (örn. AM26LS31/AM26LS32) kullanın
• Kanal kullanımını optimize etmek için, tek yönlü iletimde bir kanal, dönüş yolu için başka bir kanal kullanın
• PCB tasarımında, diferansiyel hatları aynı uzunlukta ve birbirine paralel çizin
• Diferansiyel hatları, yüksek hızlı sayısal ve analog sinyallerden uzak tutun
• Yüksek EMI ortamlarında ferrit boncuklar kullanarak ortak mod gürültüyü azaltın
• Uzun mesafe uygulamalarında optik izolatörler kullanarak toprak döngülerini önleyin

Paket İçeriği

• AM26LS31 SOIC-16 SMD Hat Sürücü Entegresi
