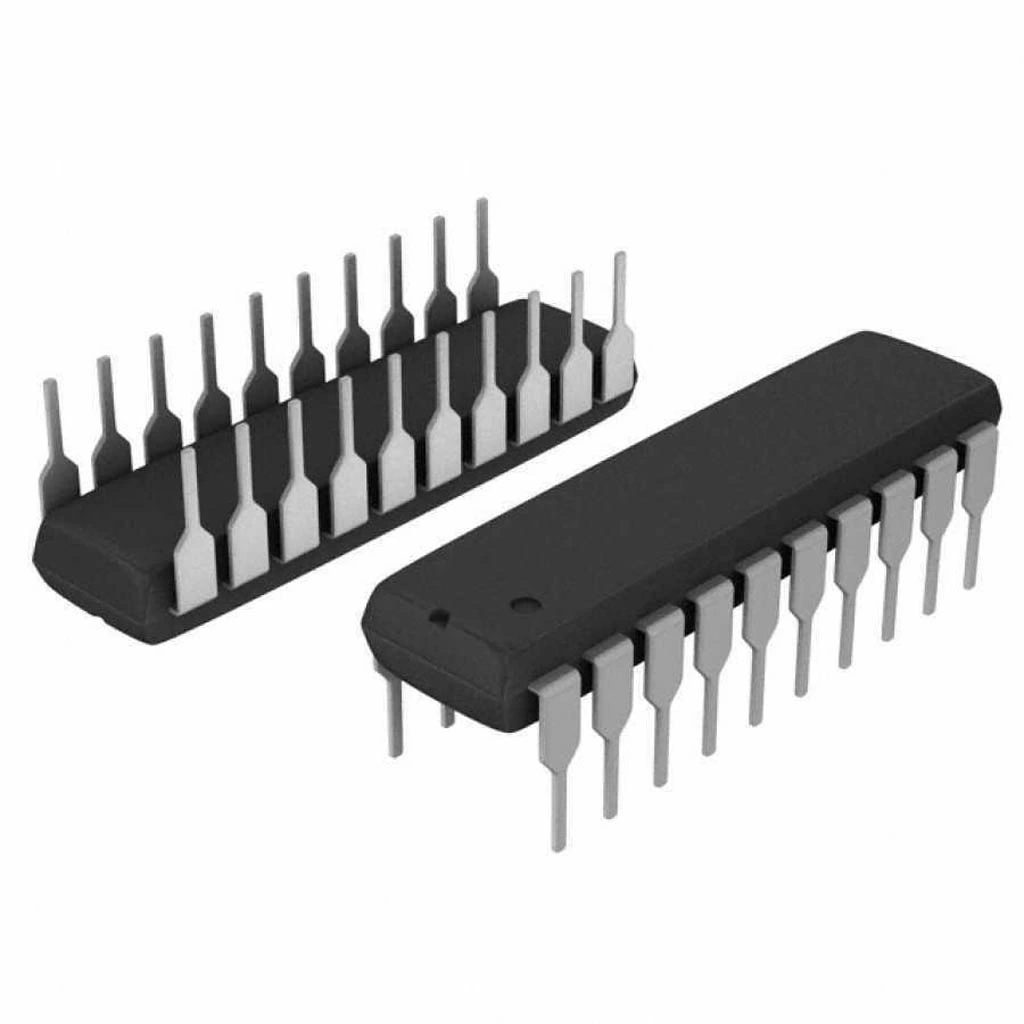

ADC0844 Analog Dijital Çevirici Entegresi Dip-20

ADC0844 Analog Dijital Çevirici Entegresi DIP-20

ADC0844 Analog Dijital Çevirici Entegresi DIP-20, 8-bit çözünürlüklü, 4 kanallı analog-dijital dönüştürücü (ADC) entegresidir. DIP-20 paketi içinde sunulan bu entegre, mikrodenetleyici tabanlı sistemlerde analog sinyalleri dijital değerlere çevirmek için tasarlanmıştır. Diferansiyel analog giriş seçimi ve ardışık yaklaşım dönüştürme yöntemi ile çalışan ADC0844, dahili osilatör, analog multiplekser ve örnekle-tut (sample-and-hold) devresi içerir.

Sensör arayüzleri, veri toplama sistemleri ve kontrol devreleri için ideal olan ADC0844, interface entegreleri ailesinin önemli bir üyesidir. Mikrodenetleyici veya mikroişlemci ile kolay entegrasyon için tasarlanmış chip select (CS?), read (RD?) ve write (WR?) kontrol hatları sayesinde basit bir I/O portu arayüzü sunar. Veri (D0-D7) ve adres (MUX0, MUX1) hatları ile birlikte, çeşitli konfigürasyonlarda çalışabilir.

Sıcaklık sensörleri, basınç sensörleri, ışık sensörleri gibi analog çıkış veren cihazların dijital sistemlerle arayüzlenmesinde yaygın olarak kullanılan bu entegreler kategorisindeki ürün, diğer elektronik komponentler ile birlikte, analog-dijital dönüşüm sistemlerinin temel yapı taşı olarak tercih edilmektedir.

Teknik Özellikler

ADC0844 Analog Dijital Çevirici Entegresi DIP-20'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Ailesi: ADC08xx (Analog-Dijital Çeviriciler)
• Fonksiyon: 8-bit A/D Çevirici
• Paket Tipi: DIP-20 (Dual In-line Package)
• Pin Sayısı: 20
• Çözünürlük: 8-bit (0-255)
• Kanal Sayısı: 4 adet tek uçlu veya 2 adet diferansiyel, multipleksli
• Dönüştürme Metodu: Ardışık Yaklaşım (Successive Approximation)
• Besleme Gerilimi (VCC): +5V (±10%)
• Dönüştürme Süresi: 40µs tipik
• Maksimum Örnekleme Hızı: 25 kSPS (Samples Per Second)
• Saat Frekansı: Dahili osilatör
• Analog Giriş Voltaj Aralığı: 0V ila VCC
• Referans Voltajı: 2.5V dahili (ayarlanabilir)
• Dijital Arayüz: Paralel, direkt mikrodenetleyici bağlantısı
• Kontrol Sinyalleri: CS?, RD?, WR?, INT?
• Gürültü Bastırma Oranı: 50dB (tipik)
• Çalışma Sıcaklığı: 0°C ile +70°C arası (Ticari)
• Giriş Akımı: ±3µA (maksimum)
• Giriş Kapasitansı: 15pF (tipik)
• Güç Tüketimi: 15mW (tipik, 5V'da)
• Doğrusal Olmama Hatası: ±0.5 LSB
• Diferansiyel Doğrusallık Hatası: ±0.5 LSB
• Offset Hatası: ±0.5 LSB
• Tam Ölçek Hatası: ±0.5 LSB
• Dahili Örnekle-Tut Devresi: Var
• Teknoloji: CMOS
• RoHS Uyumluluğu: Evet
• Montaj Türü: Through-Hole (Delikli montaj)
• Boyutlar: 26.7mm × 7.6mm × 3.3mm (yaklaşık)
• Ağırlık: 2.0g (yaklaşık)

Kullanım Alanları

ADC0844 Analog Dijital Çevirici Entegresi DIP-20'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Sensör Arayüzleri

• Sıcaklık sensör devreleri
• Basınç ve kuvvet ölçüm sistemleri
• Işık şiddeti ölçüm devreleri
• Nem sensörü uygulamaları
• Gaz sensörü arayüzleri

Endüstriyel Kontrol Sistemleri

• Proses kontrol sistemleri
• Veri kayıt cihazları
• PLC arayüzleri
• Endüstriyel otomasyon uygulamaları
• Motor hız kontrol devreleri

Tüketici Elektroniği

• Uzaktan kumanda alıcıları
• Ses ve görüntü sinyal işleme
• Pil seviye monitörleri
• Dokunmatik sensör arayüzleri
• Dijital test ve ölçüm cihazları

Avantajlar ve Özellikler

ADC0844 Analog Dijital Çevirici Entegresi DIP-20'nin sağladığı avantajlar ve çözümler.

• Çoklu Analog Giriş: 4 kanallı multipleksli yapı ile birden fazla sensör okuma
• Kolay Arayüz: Mikrodenetleyiciler ile doğrudan bağlantı imkanı
• Dahili Osilatör: Harici saat sinyali gerektirmez
• Diferansiyel Giriş Seçeneği: Gürültülü ortamlarda daha doğru ölçüm
• Örnekle-Tut Devresi: Hızlı değişen sinyallerde doğru ölçüm
• Düşük Güç Tüketimi: Pil ile çalışan uygulamalar için uygundur
• Esnek Referans: Dahili veya harici referans voltajı kullanabilme
• Yarı Ratiometric Ölçüm: Besleme voltajına bağlı ölçümlere uygun
• Dönüşüm Tamamlandı Sinyali: INT? pini ile kesme tabanlı işleme
• Geniş Çalışma Sıcaklığı: Endüstriyel ortamlar için uygun

Bağlantı ve Kullanım

ADC0844 Analog Dijital Çevirici Entegresi DIP-20'nin bağlantı ve kullanım detayları hakkında bilgiler.

Pin konfigürasyonu (DIP-20 paketi):

• Pin 1 (CH1): Analog Giriş Kanal 1
• Pin 2 (CH2): Analog Giriş Kanal 2
• Pin 3 (CH3): Analog Giriş Kanal 3
• Pin 4 (CH4): Analog Giriş Kanal 4
• Pin 5 (GND): Toprak
• Pin 6 (VREF/2): Referans Voltajının Yarısı (Çıkış)
• Pin 7 (VREF): Referans Voltajı (Giriş/Çıkış)
• Pin 8 (INT?): Dönüşüm Tamamlandı Kesme Sinyali (Aktif Düşük)
• Pin 9 (MUX0): Multiplekser Adres Biti 0
• Pin 10 (MUX1): Multiplekser Adres Biti 1
• Pin 11 (WR?): Yazma Kontrol Sinyali (Aktif Düşük)
• Pin 12 (RD?): Okuma Kontrol Sinyali (Aktif Düşük)
• Pin 13 (CS?): Çip Seçme Sinyali (Aktif Düşük)
• Pin 14 (D0): Veri Biti 0 (LSB)
• Pin 15 (D1): Veri Biti 1
• Pin 16 (D2): Veri Biti 2
• Pin 17 (D3): Veri Biti 3
• Pin 18 (D4): Veri Biti 4
• Pin 19 (D5): Veri Biti 5
• Pin 20 (D6/D7): Veri Biti 6/7 (MSB)

Çalışma modu konfigürasyonları:

• Tek uçlu mod: MUX0 ve MUX1 bitlerini kullanarak CH1-CH4 arasında seçim
• Diferansiyel mod: CH1-CH2 ve CH3-CH4 diferansiyel çiftler olarak kullanılır

Uygulama Örneği

ADC0844 Analog Dijital Çevirici Entegresi DIP-20 kullanarak Arduino ile sıcaklık sensörü veri toplama devresi oluşturma.

Gerekli Komponentler

• 1x ADC0844 Analog Dijital Çevirici Entegresi
• 1x Arduino Uno veya benzeri mikrodenetleyici kartı
• 1x LM35 sıcaklık sensörü
• 1x Potansiyometre (10kΩ)
• 1x LDR (Işığa Duyarlı Direnç)
• 1x Termistör (10kΩ NTC)
• 3x 10kΩ direnç (pull-up için)
• 4x 0.1µF seramik kapasitör (filtreleme için)
• 1x 10µF elektrolitik kapasitör (güç stabilizasyonu için)
• 1x LCD ekran (16x2) (opsiyonel, ölçüm sonuçlarını göstermek için)
• Breadboard ve jumper kablolar

Bağlantı Adımları

• ADC0844'ün GND (pin 5) pinini Arduino'nun GND pinine bağlayın
• ADC0844'ün VCC pinini Arduino'nun 5V pinine bağlayın
• VCC ve GND arasına 10µF elektrolitik kapasitör bağlayın
• ADC0844'ün CS? (pin 13) pinini Arduino'nun dijital pin 10'una bağlayın
• ADC0844'ün RD? (pin 12) pinini Arduino'nun dijital pin 9'una bağlayın
• ADC0844'ün WR? (pin 11) pinini Arduino'nun dijital pin 8'ine bağlayın
• ADC0844'ün D0-D7 (pin 14-20) veri pinlerini Arduino'nun dijital pin 2-7'sine bağlayın (D6 ve D7 pin 20'de birleşik)
• ADC0844'ün VREF (pin 7) pinini 5V'a bağlayın ve 0.1µF bypass kapasitör ekleyin
• LM35 sıcaklık sensörünün çıkışını ADC0844'ün CH1 (pin 1) girişine bağlayın
• 10kΩ potansiyometrenin orta bacağını ADC0844'ün CH2 (pin 2) girişine bağlayın
• LDR ve 10kΩ dirençten oluşan gerilim bölücüyü ADC0844'ün CH3 (pin 3) girişine bağlayın
• Termistör ve 10kΩ dirençten oluşan gerilim bölücüyü ADC0844'ün CH4 (pin 4) girişine bağlayın
• Her analog giriş ile GND arasına 0.1µF filtreleme kapasitörü bağlayın

Bu devre, dört farklı analog sinyali ölçerek dijital değerlere dönüştüren bir veri toplama sistemidir. Arduino kodu, CS?, RD? ve WR? sinyallerini kontrol ederek ADC0844'ü yönetir ve dört sensörden alınan verileri okur. MUX0 ve MUX1 pinleri, hangi analog kanalın okunacağını seçmek için programlanır. LM35 sıcaklık sensöründen okunan değer °C'ye, potansiyometreden okunan değer voltaja, LDR'den okunan değer ışık seviyesine ve termistörden okunan değer direnç değerine dönüştürülerek LCD ekranda gösterilebilir veya seri port üzerinden bilgisayara aktarılabilir. Bu örnek, Arduino'nun düşük çözünürlüklü dahili ADC'sine kıyasla daha çok kanal ve daha esnek arayüz ile çalışma imkanı sunar.

Sorun Giderme ve İpuçları

ADC0844 Analog Dijital Çevirici Entegresi DIP-20 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yanlış Ölçüm Değerleri: Referans voltajını kontrol edin, besleme voltajını stabilize edin
• Okuma Yapılamıyor: CS?, RD?, WR? zamanlama sinyallerini kontrol edin, pin bağlantılarını doğrulayın
• Kararsız Okumalar: Analog girişlere filtreleme kapasitörleri ekleyin, besleme hattına bypass kapasitörleri bağlayın
• Gürültülü Ölçümler: PCB tasarımında analog ve dijital toprakları ayrı tutun, filtreleme ekleyin
• Düşük Hassasiyet: Harici referans voltajı kullanarak ölçüm aralığını optimize edin

Optimal Kullanım İpuçları

• Analog sensörleri ADC'ye bağlarken empedans uyumu için op-amp buffer devreleri kullanın
• Hassas ölçümler için, sistem açıldıktan sonra entegrenin ısınmasını bekleyin (termal dengeleme)
• Düşük voltaj sinyalleri için, ölçüm aralığını daraltmak amacıyla daha düşük referans voltajı kullanın
• Mikrodenetleyici ile yüksek hızlı veri okuma için kesme tabanlı (INT? pini ile) yaklaşım kullanın
• Diferansiyel giriş modunu kullanarak ortak mod gürültülerini bastırın
• PCB tasarımında, analog sinyal hatlarını dijital sinyallerden ve yüksek akım hatlarından uzak tutun

Paket İçeriği

• ADC0844 Analog Dijital Çevirici Entegresi DIP-20
