ADC0831 Analog Dijital Çevirici Entegresi Dip-8

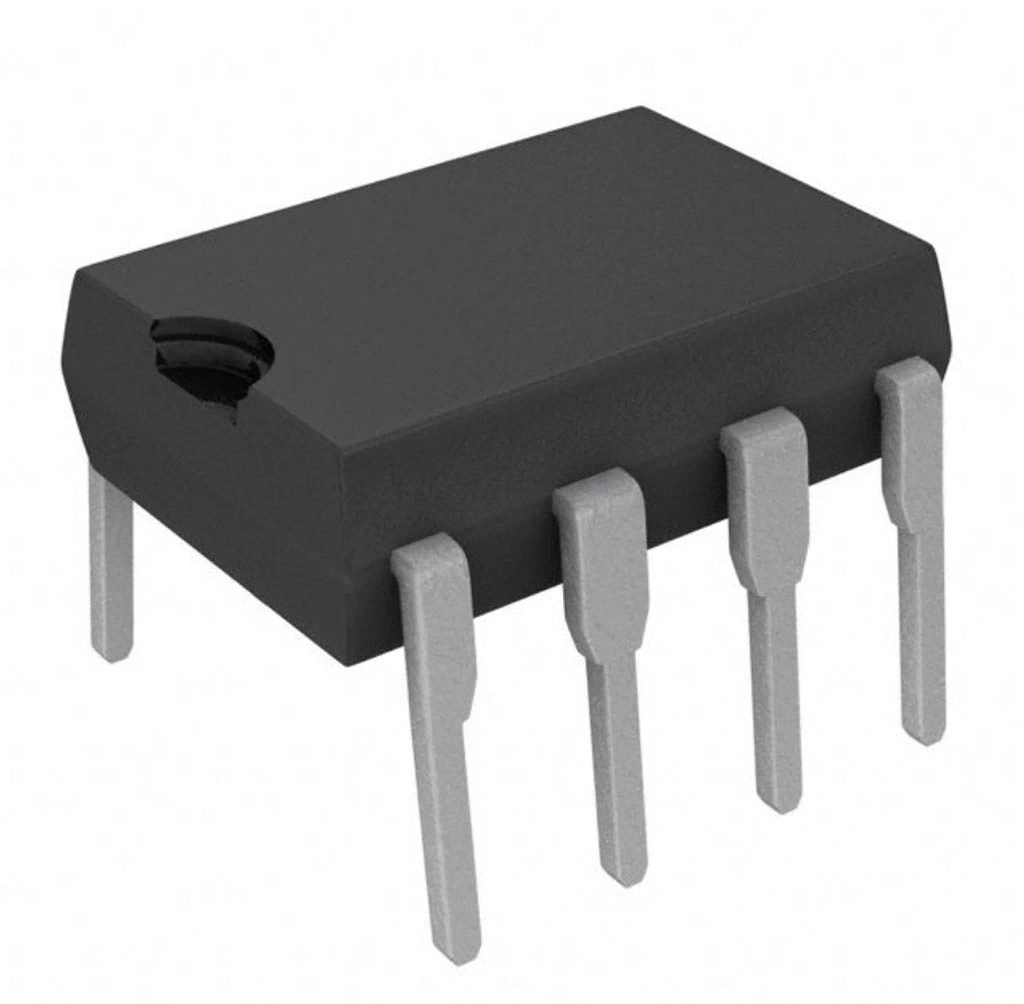

ADC0831 Analog Dijital Çevirici Entegresi DIP-8

ADC0831 Analog Dijital Çevirici Entegresi DIP-8, tek kanallı, 8-bit çözünürlüğe sahip bir analog-dijital dönüştürücüdür. Ardışıl yaklaşım (successive approximation) metoduyla çalışan bu entegre, analog sinyalleri dijital verilere dönüştürerek mikrodenetleyici sistemlerle kolay entegrasyon için seri arayüz sunar.

DIP-8 (Dual In-line Package) paketinde sunulan bu interface entegresi, breadboard ve delikli pertinakslara kolay montaj imkanı sunar. Kompakt boyutu ve minimum harici komponent gereksinimi ile yer sınırlı uygulamalar için idealdir.

5V çalışma geriliminde düşük güç tüketimi ve hızlı dönüştürme süresi sunan bu entegre, diğer elektronik komponentler ile birlikte sensör ölçümleri, sıcaklık izleme ve çeşitli kontrol uygulamaları için mükemmel bir seçimdir.

Teknik Özellikler

ADC0831 Analog Dijital Çevirici Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Çözünürlük: 8 bit
• Kanal Sayısı: 1 (tek kanal)
• Dönüştürme Yöntemi: Ardışıl yaklaşım (successive approximation)
• Arayüz Tipi: 3-wire seri (SPI uyumlu)
• Paket Tipi: DIP-8
• Besleme Gerilimi: 4.5V - 6.0V DC
• Dönüştürme Süresi: 32 µs (tipik)
• Örnekleme Hızı: 30 kSPS (maksimum)
• Giriş Voltaj Aralığı: 0V - Vref
• Referans Gerilimi: Harici (2.5V - 5.0V)
• Diferansiyel Doğrusallık Hatası: ±0.5 LSB
• Mutlak Doğruluk: ±0.5 LSB
• Güç Tüketimi: 15 mW (tipik)
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• Analog Giriş Empedansı: >10 MΩ (güç açıkken)
• Giriş Modu: Tek uçlu veya diferansiyel
• Çip Seçimi: Aktif düşük (CS pini)
• Seri Saat Frekansı: 400 kHz (maksimum)
• Veri Çıkışı: MSB first (en anlamlı bit önce)
• Pin Sayısı: 8

Kullanım Alanları

ADC0831 Analog Dijital Çevirici Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Sensör Arayüzleri

• Sıcaklık ölçüm devreleri
• Işık şiddeti sensörleri
• Potansiyometre okuma
• Nem sensörleri
• Basınç ölçüm sistemleri

Kontrol Sistemleri

• Hobi robotik projeleri
• Basit motor kontrol devreleri
• Batarya seviye monitörleri
• Güç kaynağı kontrol devreleri
• Otomatik parlaklık kontrolü

Ölçüm ve Test Cihazları

• Taşınabilir voltmetreler
• Sinyal ölçüm cihazları
• Basit spektrum analizörleri
• Dijital termometreler
• Veri toplama modülleri

Avantajlar ve Özellikler

ADC0831 Analog Dijital Çevirici Entegresi DIP-8'in sağladığı avantajlar ve çözümler.

• Kompakt Boyut: Sadece 8 pin ile minimal alan kullanımı
• Düşük Güç Tüketimi: Pil ile çalışan uygulamalar için uygun
• Kolay Arayüz: 3-wire seri iletişim ile basit bağlantı
• Giriş Çeşitliliği: Tek uçlu veya diferansiyel giriş desteği
• Yüksek Empedans Girişi: Kaynak devrelerini minimum yükleme
• Ayarlanabilir Çözünürlük: Harici referans ile ölçüm aralığı kontrolü
• Hızlı Dönüştürme: 32 µs'de analog-dijital dönüşüm
• Kolay Montaj: DIP-8 paketi ile breadboard uyumlu
• Düşük Harici Komponent: Minimal devre tasarımı
• Standart Besleme: 5V ile çalışabilme özelliği

Devre Tasarımı ve Kullanım

ADC0831 Analog Dijital Çevirici Entegresi DIP-8'in bağlantıları ve kullanımı hakkında bilgiler.

Pin Bağlantıları ve İşlevleri:

• Pin 1 (CS): Chip Select (aktif düşük) - Entegre seçimi
• Pin 2 (DI): Digital Input - Seri veri girişi
• Pin 3 (DO): Digital Output - Seri veri çıkışı
• Pin 4 (CLK): Clock - Seri saat sinyali
• Pin 5 (GND): Ground - Toprak bağlantısı
• Pin 6 (Vin(−)): İnvertör giriş (diferansiyel modda)
• Pin 7 (Vin(+)): Non-invertör giriş (ana analog giriş)
• Pin 8 (Vcc): Besleme voltajı (+5V)

Temel Bağlantı Şeması:

• Besleme: Vcc (5V) ve GND
• Bypass Kapasitörü: Vcc ve GND arasına 0.1μF
• Referans Voltajı: Vcc kullanılabilir veya harici referans
• Analog Giriş: Vin(+) pinine 0V-Vref arası analog sinyal
• Tek Uçlu Mod: Vin(−) pini GND'ye bağlanır
• SPI Bağlantısı: CS, DI, DO, CLK pinleri mikroişlemciye

Sorun Giderme ve İpuçları

ADC0831 Analog Dijital Çevirici Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Gürültülü Okumalar: Bypass kapasitörleri ekleyin, analog filtreleme yapın
• Dengesiz Ölçümler: Referans voltajını stabilize edin
• Veri İletişim Hataları: CLK hızını düşürün, kablo uzunluklarını azaltın
• Ölçüm Doğruluk Sorunları: Hassas referans kaynağı kullanın
• Zayıf Sinyaller: Giriş sinyalini uygun seviyeye yükseltmek için op-amp kullanın

Uygulama İpuçları

• Analog ve dijital toprak hatlarını ayrı tutup tek noktada birleştirin
• Sıcaklık ölçümleri için LM35 sensörünü doğrudan bağlayabilirsiniz
• Potansiyometre kullanırken 10K-100K aralığında değerler tercih edin
• Arduino ile kullanırken SPI kütüphanesini kullanmak yerine bit manipülasyonu yapabilirsiniz
• Farklı voltaj aralıkları için giriş voltaj bölücü devreleri kullanın
