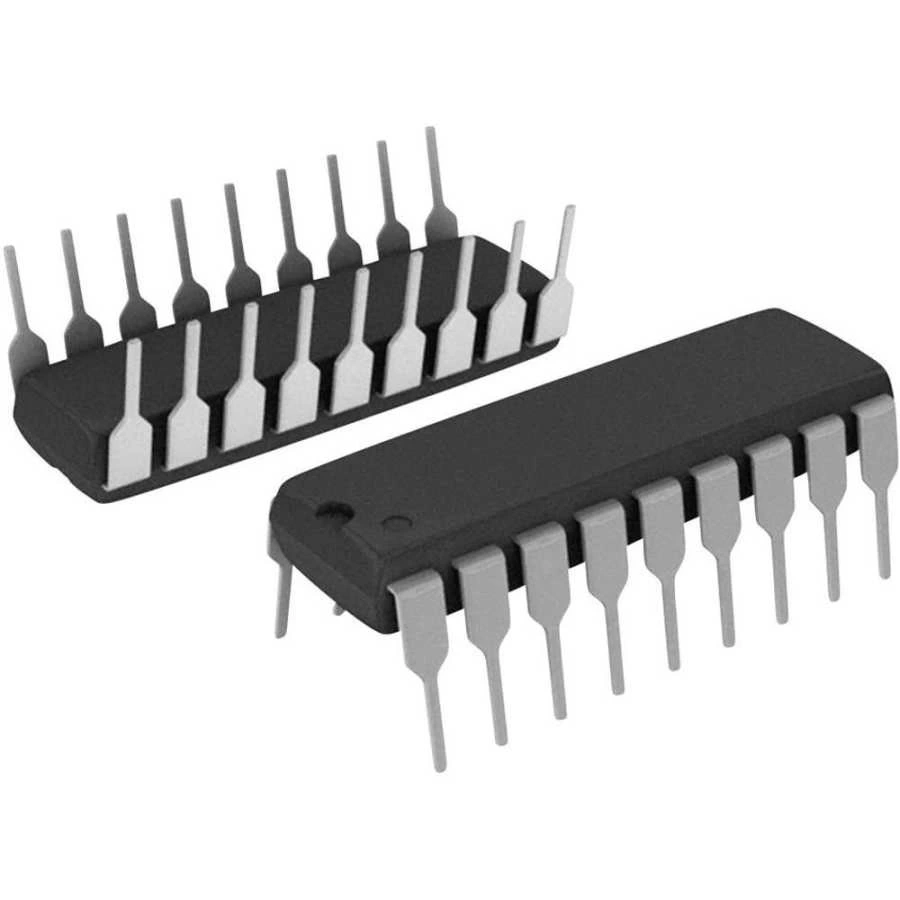

LM3915 PDIP-18 LED Sürücü Entegresi
LM3915 PDIP-18 LED Sürücü Entegresi, logaritmik ölçekte 10 LED'i sürebilen özel bir seviye gösterge entegresidir. 3dB adımlarla toplam 30dB ölçeğinde ölçüm yapabilen bu entegre, giriş sinyalinin düzeyine bağlı olarak 10 farklı LED çıkışından birini veya çubuk gösterge modunda birden fazlasını aktifleştirir.
PDIP-18 (Plastic Dual In-line Package) paketinde sunulan bu interface entegresi, breadboard ve delikli pertinakslara kolay montaj imkanı sunar. Dahili voltaj referansı ve ayarlanabilir LED akımı ile kullanıcı dostu tasarım sunar.
3V ile 25V arasında geniş besleme voltajı ile çalışabilen ve tek bir direnç ile LED parlaklığını ayarlama özelliğine sahip bu entegre, elektronik komponentler arasında özellikle VU metre, sinyal seviye göstergesi ve ses ekipmanları için idealdir.
Teknik Özellikler
LM3915 PDIP-18 LED Sürücü Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Fonksiyon: Logaritmik LED Dot/Bar Gösterge Sürücüsü
- Paket Tipi: PDIP-18 (Plastik DIP)
- Besleme Gerilimi: 3V - 25V DC
- LED Sayısı: 10
- Ölçek Tipi: Logaritmik (3dB adımlarla)
- Dinamik Aralık: 30dB
- Gösterge Modu: Çubuk (Bar) veya Nokta (Dot) seçilebilir
- LED Akımı: 1.2mA - 20mA (ayarlanabilir)
- Dahili Voltaj Referansı: 1.25V (tipik)
- Referans Akımı: 0.5mA - 12mA (ayarlanabilir)
- Besleme Akımı: Tipik 8mA
- Giriş Empedansı: ~100kΩ
- LED Anahtarlama Hızı: <1μs
- LED Çıkış Akım Eşleşmesi: ±10%
- Çalışma Sıcaklığı: 0°C ile +70°C arası
- Pin Sayısı: 18
- Çıkış Tipi: Açık kolektör (current sink)
- Paket Boyutları: 22.86mm x 7.62mm x 3.3mm
- Giriş Aralığı: 10mV - 3V
- RoHS Uyumluluğu: Evet
Kullanım Alanları
LM3915 PDIP-18 LED Sürücü Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Ses ve Müzik Uygulamaları
- VU (Volume Unit) metreleri
- Ses seviye göstergeleri
- Audio güç metreleri
- Mikrofon duyarlılık indikatörleri
- Stereo ses sistemi göstergeleri
Sinyal Düzeyi Göstergeleri
- RF sinyal güç göstergeleri
- Anten seviye metreleri
- Sensör çıkış düzeyi göstergeleri
- Voltaj/güç göstergeleri
- Lojik sinyal monitörleri
Test ve Ölçüm Ekipmanları
- Spektrum analizörleri
- Gürültü ölçüm cihazları
- Akü şarj durum göstergeleri
- Kalibrasyon göstergeleri
- Işık seviye metreleri
Avantajlar ve Özellikler
LM3915 PDIP-18 LED Sürücü Entegresi'nin sağladığı avantajlar ve çözümler.
- Logaritmik Ölçekleme: İnsan kulağına uygun 3dB adımlar
- Çift Gösterge Modu: Nokta veya çubuk gösterge seçilebilir
- Dahili Voltaj Referansı: Harici referans gerektirmez
- Ayarlanabilir LED Akımı: Tek direnç ile parlaklık kontrolü
- Geniş Besleme Voltajı: 3V-25V arası çalışabilme
- Kolay Kaskad Bağlantı: Genişletilmiş göstergeler için uyumlu
- Yüksek Doğruluk: ±1dB hassasiyette gösterim
- Düşük Güç Tüketimi: Verimli çalışma
- Kolay Entegrasyon: Minimum harici komponent
- Endüstri Standardı: Uzun yıllardır kanıtlanmış tasarım
Devre Tasarımı ve Kullanım
LM3915 PDIP-18 LED Sürücü Entegresi'nin bağlantıları ve kullanımı hakkında bilgiler.
İpucu: LED akımını ayarlamak için 1.25V/R referans direncini değiştirin. 1.2K direnç yaklaşık 10mA LED akımı sağlar. Daha düşük değerler daha parlak LED'ler demektir.
Pin Bağlantıları ve İşlevleri:
- Pin 1 (V-): Negatif besleme (genellikle GND)
- Pin 2-11 (LED Çıkışları): LED1-LED10 çıkışları (aktif düşük)
- Pin 12 (V+): Pozitif besleme (3V-25V)
- Pin 13 (RLO): Referans düşük giriş
- Pin 14 (SIG): Sinyal girişi
- Pin 15 (RHI): Referans yüksek giriş
- Pin 16 (REF OUT): Referans çıkışı (1.25V)
- Pin 17 (REF ADJ): Referans ayarı
- Pin 18 (MOD): Mod seçimi (Dot/Bar)
Temel Bağlantı ve Kullanım İpuçları:
- LED Bağlantısı: LED'lerin anodları V+, katodları LM3915'in ilgili çıkışlarına bağlanır
- Çubuk/Nokta Modu Seçimi: Pin 9'u V+'ya bağlayın (çubuk) veya açık bırakın (nokta)
- LED Akımı Ayarı: REF ADJ (Pin 8) ve V- arasına bir direnç bağlayın
- Giriş Sinyali: SIG (Pin 5) pinine sinyal, V- pinine toprak bağlayın
- Çoklu LM3915 Kaskad: Daha fazla LED için RHI pinini bir sonraki entegrenin SIG pinine bağlayın
Sorun Giderme ve İpuçları
LM3915 PDIP-18 LED Sürücü Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- LED'ler Çok Parlak/Sönük: Referans direnç değerini değiştirin
- Gösterge Hassasiyeti Düşük: Giriş sinyal seviyesini doğru ayarlayın
- Kararsız Gösterge: Giriş sinyalini filtreleyerek dengeleyebilirsiniz
- Mod Seçimi Çalışmıyor: Pin 9 bağlantısını kontrol edin (V+ veya açık)
- Referans Voltajı Sorunları: Bypass kapasitörü ekleyin (1μF)
Uygulama İpuçları
- Giriş sinyal empedansını düşürmek için bir op-amp tampon katı kullanın
- Güç kaynağı gürültüsünü azaltmak için bypass kapasitörleri ekleyin
- Stereo uygulamalarda çift LM3915 kullanarak sağ ve sol kanalı ayrı gösterin
- LED akımını fazla yüksek ayarlamayın, entegre ısınabilir
- Gürültülü çevrelerde giriş sinyaline pasif RC filtresi ekleyin
