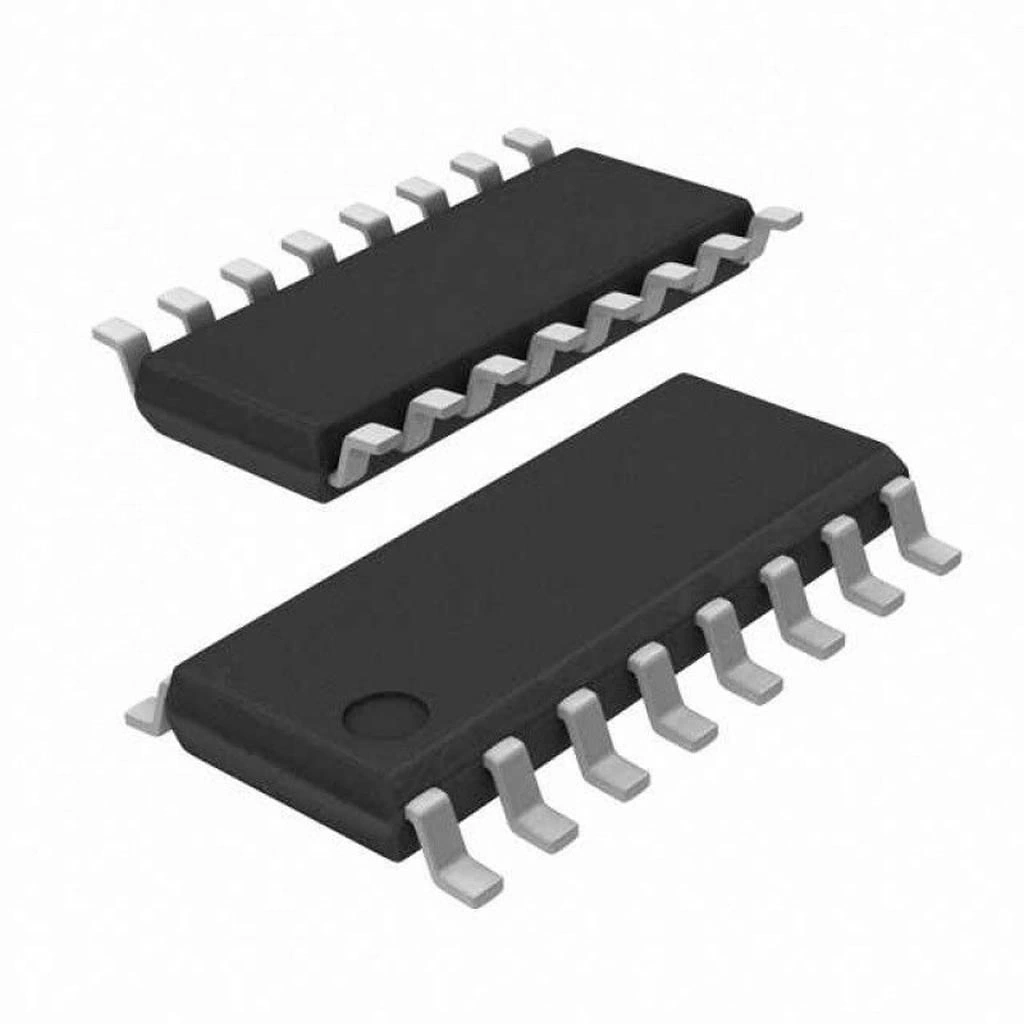

CH340G Smd Usb Arabirimi Arayüz Kontrolör Soic-16

CH340G SMD USB Arabirimi Arayüz Kontrolör SOIC-16

CH340G SMD USB Arabirimi Arayüz Kontrolör SOIC-16, USB bağlantı noktasını seri arayüze (UART) dönüştüren kompakt bir çip çözümüdür. SOIC-16 SMD (Surface Mount Device) paketi içinde sunulan bu entegre, bilgisayarlar ve seri iletişim kullanan mikrodenetleyiciler veya diğer cihazlar arasında veri aktarımını kolaylaştırır.

Minimum harici komponent gereksinimi ile USB 2.0 standardını tam uyumlu olarak destekleyen CH340G, standart RS-232 seri arayüz sinyallerini bilgisayardan veya bilgisayara dönüştürme yeteneğine sahiptir.

Arduino, ESP8266, ESP32 ve diğer mikrodenetleyici tabanlı geliştirme kartlarında yaygın olarak kullanılan CH340G, interface entegreleri ailesinin ekonomik bir üyesidir. Düşük maliyeti ve kullanım kolaylığı sayesinde, FTDI veya Prolific gibi daha pahalı USB-UART köprülerine alternatif olarak popülerlik kazanmıştır. Entegre içinde bulunan kristal osilatör devresi sayesinde, harici bir kristal ile 3.0MHz - 100MHz aralığında çalışabilir.

Mikrodenetleyici projeleri, elektronik veri aktarım uygulamaları ve USB haberleşme sistemleri gibi birçok alanda yaygın olarak kullanılan bu entegreler kategorisindeki ürün, diğer elektronik komponentler ile birlikte, USB haberleşme sistemlerinin temel yapı taşı olarak tercih edilmektedir.

Teknik Özellikler

CH340G SMD USB Arabirimi Arayüz Kontrolör SOIC-16'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Ailesi: CH340 (USB - UART Dönüştürücü)
• Fonksiyon: USB - Seri (UART) Arayüz Dönüştürücü
• Paket Tipi: SOIC-16 (Small Outline Integrated Circuit)
• Pin Sayısı: 16
• USB Standardı: USB 2.0 (Tam Hız)
• USB Veri Hızı: 12 Mbps (maksimum)
• Seri Veri Hızları: 50 bps - 2 Mbps
• Desteklenen Baud Oranları: 50, 75, 100, 110, 134.5, 150, 300, 600, 900, 1200, 1800, 2400, 4800, 9600, 19200, 38400, 57600, 115200, vb.
• Besleme Gerilimi (VCC): 3.3V veya 5V (5V tercih edilir)
• Güç Tüketimi: Aktif mod: < 10mA, Suspend mod: < 100μA
• I/O Voltaj Seviyeleri: V3: 5V, TTL/CMOS uyumlu
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Kristal Frekansı: 12MHz (tipik)
• Desteklenen Kristal Frekansları: 12MHz, 24MHz, 48MHz
• Harici Bileşen Gereksinimi: Kristal, kapasitörler, dirençler
• Dahili Pull-up Dirençleri: Var
• UART Özellikleri: 5, 6, 7, 8 veri biti; 1, 2 stop biti; Çift/Tek/No parite kontrolü
• Akış Kontrolü: RTS/CTS donanım akış kontrolü
• UART Sinyalleri: TxD, RxD, RTS, CTS, DTR, DSR, DCD, RI
• Sürücü Desteği: Windows, Mac OS, Linux
• Entegre Watchdog: Var
• RoHS Uyumluluğu: Evet
• Montaj Türü: SMD (Surface Mount Device)
• Boyutlar: 9.9mm × 3.9mm × 1.75mm (yaklaşık)
• Ağırlık: 0.05g (yaklaşık)

Kullanım Alanları

CH340G SMD USB Arabirimi Arayüz Kontrolör SOIC-16'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.

Mikrodenetleyici Projeleri

• Arduino tabanlı geliştirme kartları
• ESP8266/ESP32 modül programlama
• PIC, AVR, STM32 geliştirme kartları
• Raspberry Pi seri konsol erişimi
• DIY elektronik proje kartları

Veri Aktarım Uygulamaları

• USB-TTL dönüştürücü adaptörler
• Endüstriyel kontrol sistemleri
• Sensör veri toplama sistemleri
• Yazıcı arayüzleri
• GPS modülleri ile haberleşme

Seri İletişim Gerektiren Cihazlar

• Barkod okuyucular
• Kontrol panelleri
• Endüstriyel modemler
• POS terminalleri
• Tıbbi cihaz arayüzleri

Avantajlar ve Özellikler

CH340G SMD USB Arabirimi Arayüz Kontrolör SOIC-16'nın sağladığı avantajlar ve çözümler.

• Ekonomik Çözüm: Düşük maliyetli USB-UART dönüştürücü
• Minimum Harici Komponent: Az sayıda harici bileşen ile çalışabilme
• Geniş İşletim Sistemi Desteği: Windows, Mac OS ve Linux uyumluluğu
• Esneklik: 3.3V veya 5V sistemlerle kullanılabilme
• Yüksek Veri Hızı: 2 Mbps'ye kadar seri iletişim desteği
• Tam RS-232 Sinyalizasyonu: TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI
• Kompakt SMD Paketi: Küçük boyutlu PCB tasarımlarına uygunluk
• Düşük Güç Tüketimi: USB suspend modunda < 100μA
• Güvenilir Performans: Dahili watchdog ile sistem kararlılığı
• Yaygın Kullanım: Arduino ve ESP modüllerde standart haline gelmiş çözüm

Bağlantı ve Kullanım

CH340G SMD USB Arabirimi Arayüz Kontrolör SOIC-16'nın bağlantı ve kullanım detayları hakkında bilgiler.

Pin konfigürasyonu (SOIC-16 paketi):

• Pin 1 (GND): Toprak
• Pin 2 (TXD): Veri çıkışı (UART Transmit)
• Pin 3 (RXD): Veri girişi (UART Receive)
• Pin 4 (V3): 3.3V veya 5V giriş (UART tarafı voltaj seviyesi)
• Pin 5 (UD+): USB veri hattı artı
• Pin 6 (UD-): USB veri hattı eksi
• Pin 7 (XI): Kristal giriş
• Pin 8 (XO): Kristal çıkış
• Pin 9 (CTS#): Clear to Send (Göndermeye Hazır)
• Pin 10 (DSR#): Data Set Ready (Veri Seti Hazır)
• Pin 11 (RI#): Ring Indicator (Zil Göstergesi)
• Pin 12 (DCD#): Data Carrier Detect (Veri Taşıyıcı Algılama)
• Pin 13 (DTR#): Data Terminal Ready (Veri Terminali Hazır)
• Pin 14 (RTS#): Request to Send (Gönderme İsteği)
• Pin 15 (R232): RS232 mod seçimi
• Pin 16 (VCC): Pozitif besleme (5V)

Minimum bağlantı şeması için gerekli komponentler:

• 1x CH340G
• 1x 12MHz kristal
• 2x 22pF seramik kapasitör (kristal için)
• 1x 0.1µF seramik kapasitör (VCC-GND arası)
• 1x 10µF elektrolitik kapasitör (USB güç kararlılığı için)
• 2x 22Ω direnç (USB veri hatları için)
• 1x USB konnektör (Tip A veya Tip B veya mini/micro USB)

Uygulama Örneği

CH340G SMD USB Arabirimi Arayüz Kontrolör SOIC-16 kullanarak USB-UART dönüştürücü devresi oluşturma.

Gerekli Komponentler

• 1x CH340G SMD entegresi
• 1x SOIC-16 to DIP-16 adaptör kartı (breadboard kullanımı için, opsiyonel)
• 1x USB Type-B konnektör
• 1x 12MHz kristal
• 2x 22pF seramik kapasitör (kristal için)
• 1x 0.1µF seramik kapasitör (VCC-GND arası)
• 1x 10µF elektrolitik kapasitör (USB güç kararlılığı için)
• 2x 22Ω direnç (USB veri hatları için)
• 2x 1kΩ direnç (LED'ler için)
• 2x LED (RX/TX aktivite göstergesi için, tercihen kırmızı ve yeşil)
• 1x 6-pin header (UART çıkışı için)
• PCB veya breadboard

Bağlantı Adımları

• USB Type-B konnektörünün VBUS (5V) pinini CH340G'nin VCC (pin 16) pinine bağlayın
• USB konnektörünün GND pinini CH340G'nin GND (pin 1) pinine bağlayın
• USB konnektörünün D+ pinini 22Ω direnç üzerinden CH340G'nin UD+ (pin 5) pinine bağlayın
• USB konnektörünün D- pinini 22Ω direnç üzerinden CH340G'nin UD- (pin 6) pinine bağlayın
• 12MHz kristalı CH340G'nin XI (pin 7) ve XO (pin 8) pinleri arasına bağlayın
• 22pF kapasitörleri kristalın her bir bacağından GND'ye bağlayın
• 0.1µF kapasitörü CH340G'nin VCC (pin 16) ve GND (pin 1) pinleri arasına bağlayın
• 10µF elektrolitik kapasitörü VCC ve GND arasına bağlayın (polariteye dikkat edin)
• CH340G'nin V3 (pin 4) pinini VCC'ye bağlayın (5V UART seviyeleri için)
• CH340G'nin TXD (pin 2) pinini header'ın RX pinine bağlayın
• CH340G'nin RXD (pin 3) pinini header'ın TX pinine bağlayın
• CH340G'nin TXD (pin 2) pinini 1kΩ direnç üzerinden yeşil LED'e bağlayın, LED'in diğer ucunu GND'ye bağlayın
• CH340G'nin RXD (pin 3) pinini 1kΩ direnç üzerinden kırmızı LED'e bağlayın, LED'in diğer ucunu GND'ye bağlayın
• Opsiyonel: RTS# (pin 14) ve DTR# (pin 13) pinlerini header'ın ilgili pinlerine bağlayın

Bu devre, bilgisayarınızı USB üzerinden UART arayüzü kullanan mikrodenetleyicilere veya diğer cihazlara bağlamak için kullanılabilir. USB bağlantısı yapıldığında, işletim sistemi CH340G'yi bir seri port olarak tanır. Ardından Terminal programı veya Arduino IDE gibi yazılımlar aracılığıyla cihazlarla iletişim kurabilirsiniz. TX/RX LED'leri veri akışını görsel olarak gösterir - yeşil LED bilgisayardan cihaza veri gönderildiğinde, kırmızı LED ise cihazdan bilgisayara veri gönderildiğinde yanar. DTR ve RTS sinyalleri, bazı Arduino ve ESP kartlarını otomatik programlama moduna almak için de kullanılabilir.

Sorun Giderme ve İpuçları

CH340G SMD USB Arabirimi Arayüz Kontrolör SOIC-16 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Cihaz Tanınmıyor: Sürücüleri kontrol edin, farklı USB portu deneyin, kablo bağlantılarını kontrol edin
• COM Portu Görünmüyor: Aygıt Yöneticisi'nde sürücü durumunu kontrol edin, sürücüyü güncelleyin veya yeniden yükleyin
• Veri İletişimi Yok: Baud hızı ayarlarını kontrol edin, TX/RX bağlantılarının çapraz olduğundan emin olun
• Kararsız Çalışma: Bypass kapasitörleri kontrol edin, kristal bağlantılarını gözden geçirin
• Programlama Hatası: DTR/RTS sinyallerinin doğru bağlandığından emin olun, AUTO_RESET devresi ekleyin

Optimal Kullanım İpuçları

• PCB tasarımında, kristal hatlarını mümkün olduğunca kısa tutun ve dijital sinyal hatlarından uzak yerleştirin
• Arduino programlama için, DTR sinyalini 0.1µF kapasitör üzerinden Arduino'nun RESET pinine bağlayın
• ESP8266 programlama için, DTR ve RTS sinyallerini uygun şekilde GPIO0 ve RESET pinlerine bağlayın
• Güvenilir çalışma için USB kablosunun kalitesine dikkat edin, özellikle programlama sırasında
• Mac OS'ta çalışma sorunları yaşıyorsanız, özel CH340 sürücüsü yüklemeniz gerekebilir
• Çok yüksek baud hızlarında (>115200) veri bütünlüğünü sağlamak için kablo uzunluğunu kısa tutun

Paket İçeriği

• CH340G SMD USB Arabirimi Arayüz Kontrolör SOIC-16
