HX711 Çift Kanal Tartı Sensörü Modülü

HX711 Çift Kanal Tartı Sensörü Modülü

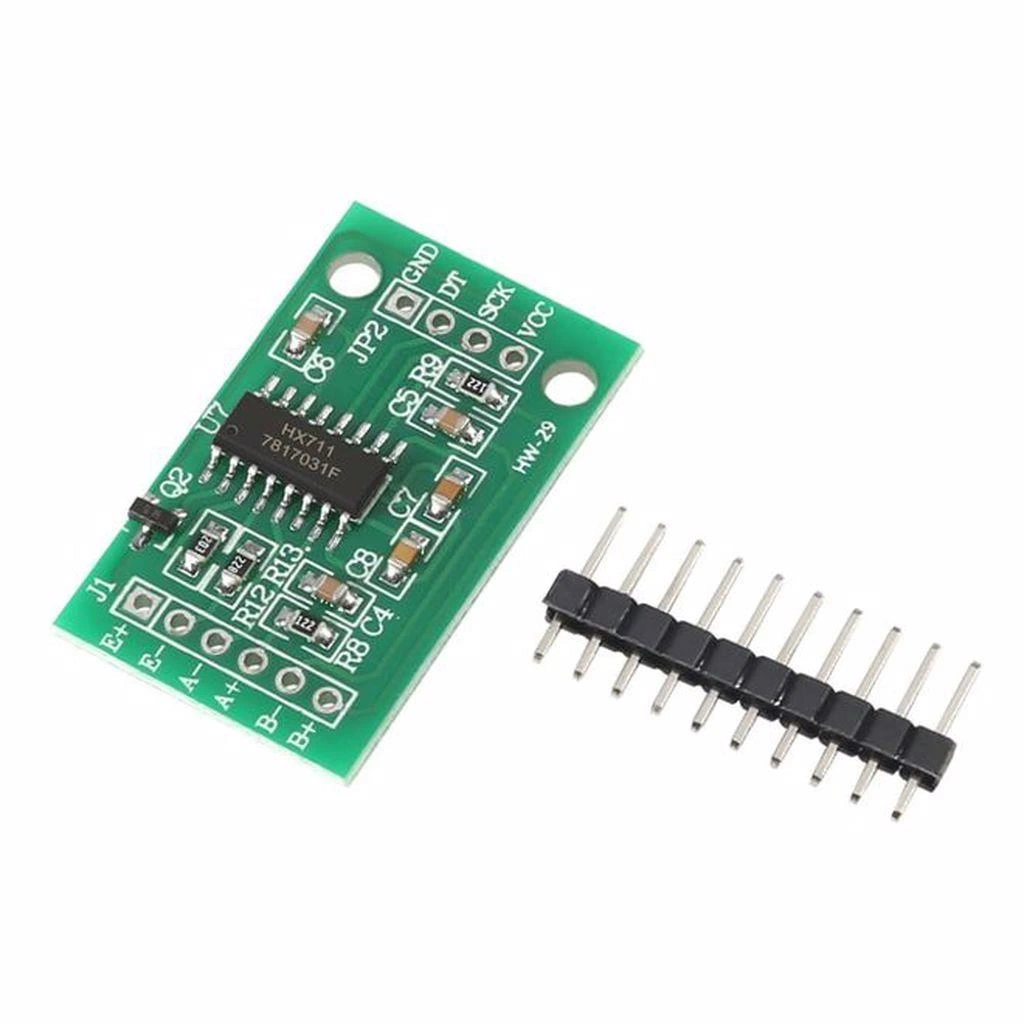

HX711 Çift Kanal Tartı Sensörü Modülü, load cell ağırlık sensörlerinden gelen mikrovolt seviyesindeki sinyalleri 24-bit çözünürlükle dijitale çeviren hassas bir veri dönüştürücüdür. İki farklı kazanç kanalı ile çeşitli uygulamalarda kullanılabilir.

Arduino projeleri için ideal olan bu modül, dijital tartı, kuvvet sensörü ve basınç ölçüm sistemleri için güvenilir bir arayüz sunar. Düşük gürültülü sinyal yolu ve yüksek çözünürlüğü ile hassas ölçümleri mümkün kılar.

HX711 modülü, iki giriş kanalı üzerinden sinyalleri işleyerek çift sensörlü sistemleri destekler. Hızlı veri yenileme ve kolay entegrasyon özellikleriyle ağırlık veya basınç ölçümü projelerinizi başarıyla gerçekleştirebilirsiniz.

Paket İçeriği

• 1 x HX711 Çift Kanal Tartı Sensörü Modülü

Teknik Özellikler

HX711 Çift Kanal Tartı Sensörü Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Ana Entegre: HX711 24-bit ADC
• Çözünürlük: 24-bit (16,777,216 adım)
• Giriş Diferansiyel Voltaj Aralığı: ±20mV
• Veri Çıkış Hızı: 10SPS veya 80SPS (seçilebilir)
• Çalışma Voltajı: 2,7V - 5V DC
• Çalışma Akımı: <1.5mA
• Kazanç Seçenekleri: 32, 64 ve 128 (programlanabilir)
• Kanal Sayısı: 2 (A ve B kanalları)
• Giriş İmpedansı: >10MΩ
• Sinyal/Gürültü Oranı: >100dB
• Giriş Ofset Sürüklenmesi: <50nV/°C
• Çalışma Sıcaklığı: -40°C ~ +85°C

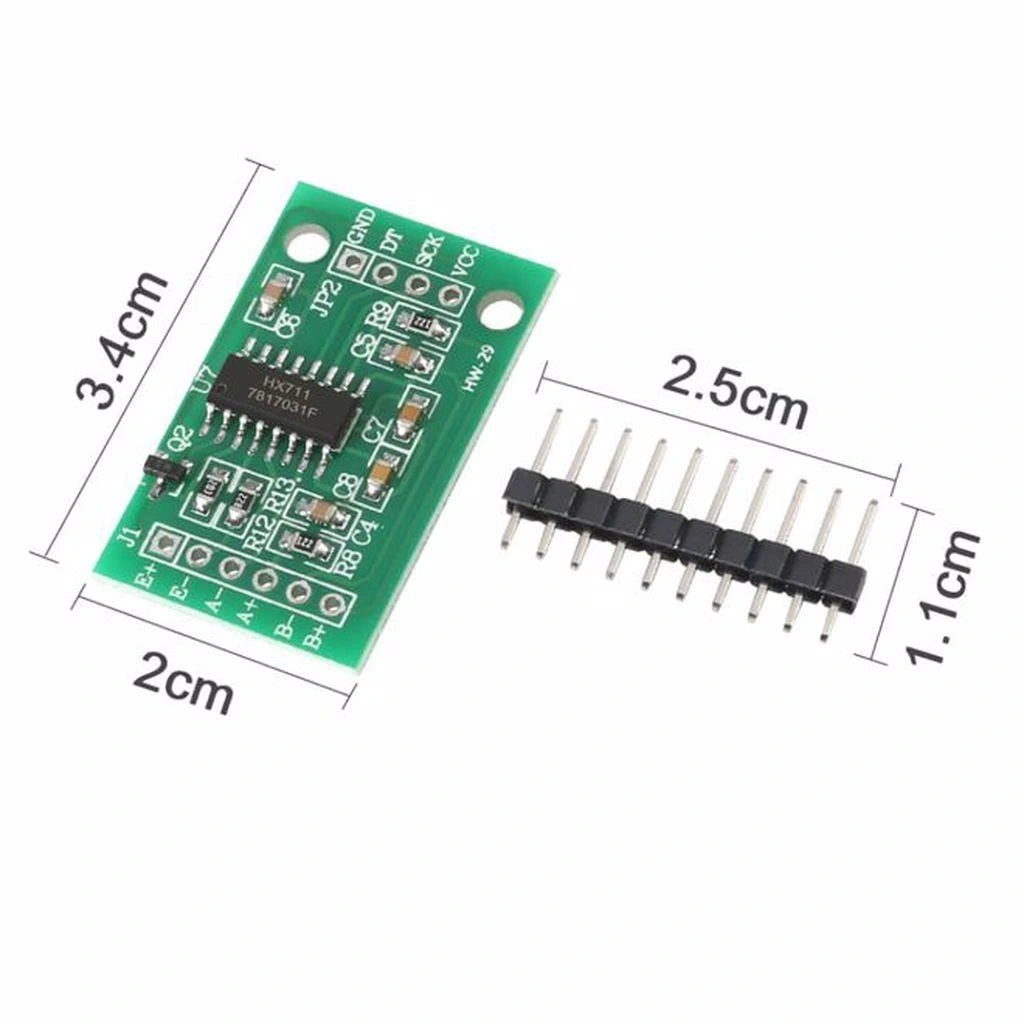

• PCB Boyutları: 20mm x 20mm x 4mm (yaklaşık)

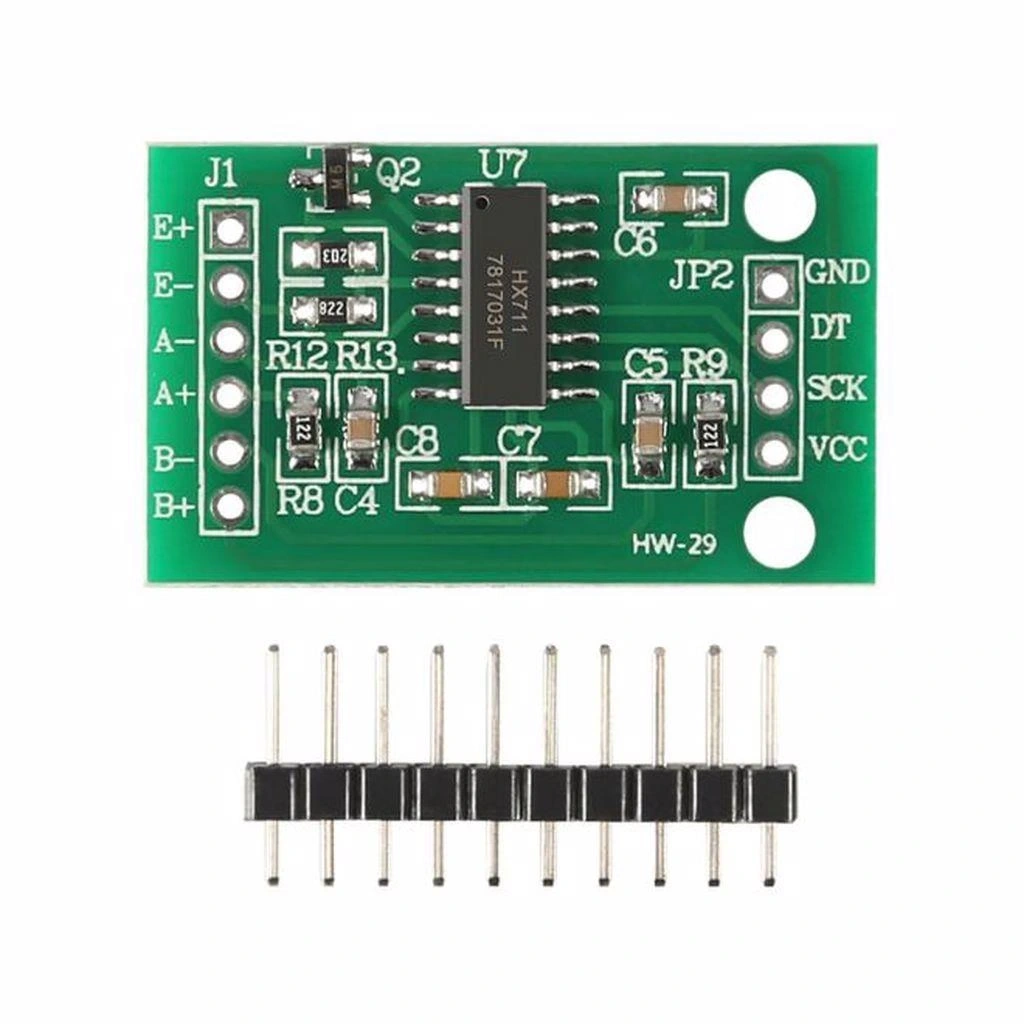

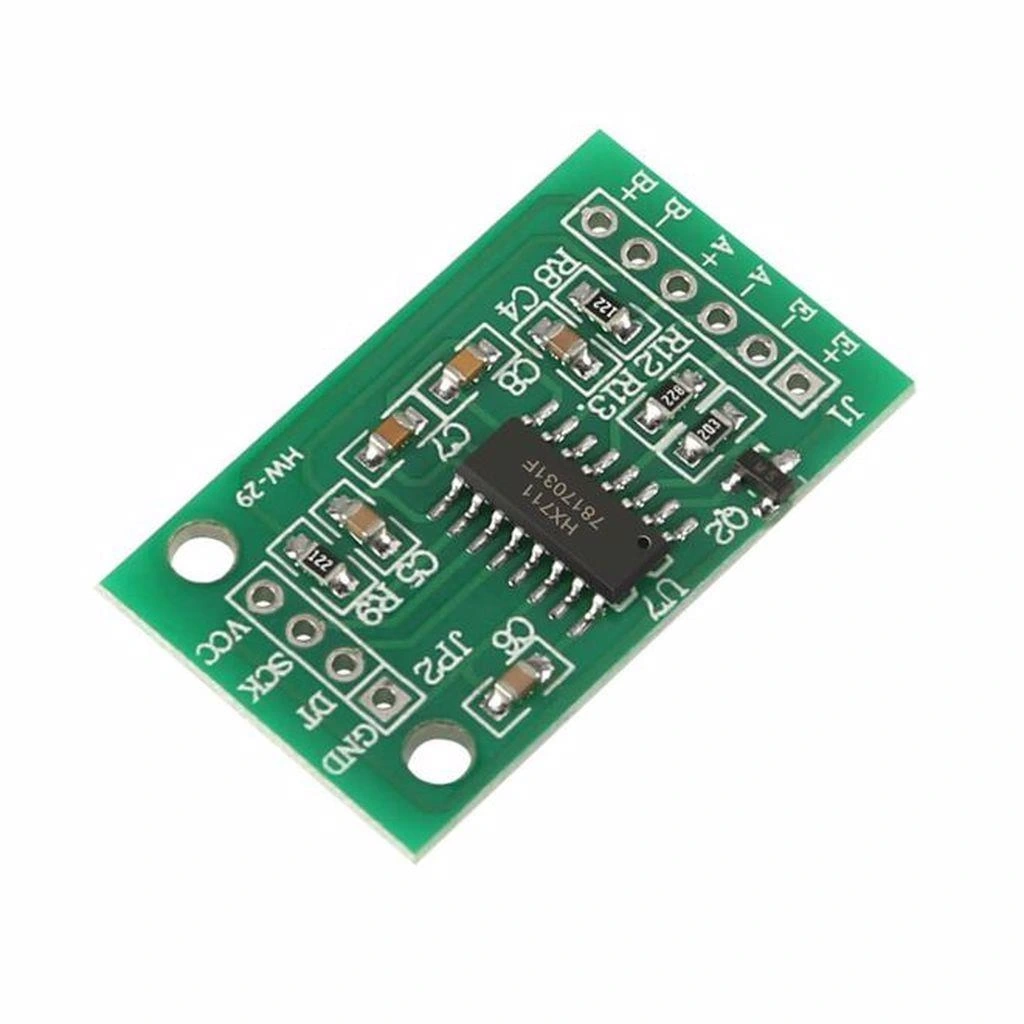

• Bağlantı Pinleri: E+, E-, A+, A-, B+, B-, DT (Data), SCK (Clock), VCC, GND
• Haberleşme Protokolü: İki telli seri iletişim (DT ve SCK)
• Örnekleme Modu: Normal ve düşük güç modu
• Yük Hücresi Uyumluluğu: 4-telli ve 6-telli yük hücreleri
• Besleme Voltajı Reddetme: >65dB.
• Hassasiyet: Kanal A: 128 gain için 20mV, Kanal B: 32 gain için 40mV

Bağlantı ve Kullanım

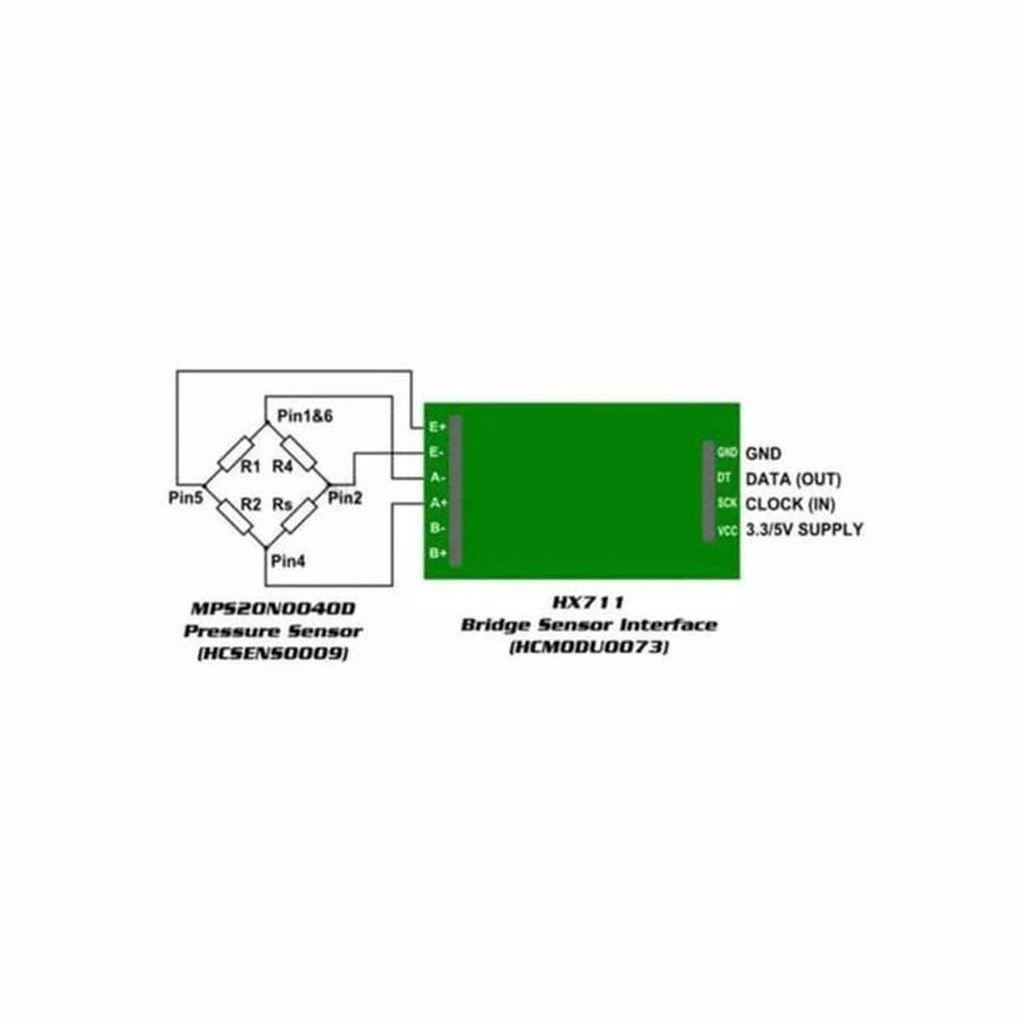

HX711 Çift Kanal Tartı Sensörü Modülünün mikrodenetleyicilere ve load cell'lere bağlantı şeması ve kullanım talimatları.

HX711 modülünü bağlamak için aşağıdaki adımları izleyin:

• Güç Bağlantısı: VCC pini mikrodenetleyicinizin 5V veya 3.3V pinine, GND pini de GND pinine bağlanmalıdır.
• Veri Bağlantısı: DT (DATA) ve SCK (CLOCK) pinleri mikrodenetleyicinin herhangi iki dijital pinine bağlanabilir.
• Load Cell Bağlantısı: Tipik bir 4-telli load cell için:
  • E+ → Load cell kırmızı kablosu (Excitation +)
  • E- → Load cell siyah kablosu (Excitation -)
  • A+ → Load cell beyaz kablosu (Signal +)
  • A- → Load cell yeşil kablosu (Signal -)

Arduino UNO'ya bağlantı örneği:

• VCC → Arduino 5V
• GND → Arduino GND
• DT → Arduino Dijital Pin 2
• SCK → Arduino Dijital Pin 3

HX711 modülü modüller kategorisindeki diğer sensör modülleriyle birlikte kullanılarak kapsamlı ölçüm sistemleri oluşturulabilir. Load cell dışında basınç sensörleri ve kuvvet sensörleri ile de uyumludur.

Uygulama Alanları

HX711 Çift Kanal Tartı Sensörü Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ağırlık Ölçüm Sistemleri

• Dijital mutfak terazileri
• Endüstriyel tartım ekipmanları
• Paket ve kargo ölçüm sistemleri
• Malzeme dozajlama ve karıştırma sistemleri

Kuvvet ve Basınç Ölçümleri

• Kuvvet sensörleri
• Basınç plakası uygulamaları
• Mekanik stres analizi
• Spor ekipmanları için kuvvet ölçümleri

IoT ve Otomasyon

• Akıllı raf sistemleri
• Stok seviye kontrolü
• Endüstriyel proses kontrolü
• Uzaktan ağırlık izleme sistemleri

Proje Örnekleri

HX711 Çift Kanal Tartı Sensörü Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Dijital Terazi

HX711 modülü, bir load cell ve Arduino Nano kullanarak hassas bir dijital terazi oluşturabilirsiniz. OLED ekran ve ESP8266 WiFi modülü ekleyerek, ölçülen ağırlığı hem anlık olarak görüntüleyebilir hem de bulut sistemlere aktarabilirsiniz. Terazi, kalibrasyon özelliği ile farklı ölçüm birimlerini (gram, ons, pound) destekleyebilir. Hazne ağırlığını çıkarma (dara) özelliği, kare wave hızlı stabilizasyon algoritması ve düşük güç tüketimi için uyku modu gibi fonksiyonlar eklenebilir. Sistem bir mobil uygulama ile entegre edilebilir ve besin değerleri veritabanı eklenerek kalori hesaplayıcı olarak da kullanılabilir.

Otomatik Evcil Hayvan Besleme Sistemi

HX711 modülü ve load cell kullanarak, evcil hayvanlarınızın yiyecek tüketimini izleyen ve otomatik olarak besleyen bir sistem geliştirebilirsiniz. Arduino veya ESP32, servo motorlu yem dağıtıcı, RTC (Gerçek Zamanlı Saat) modülü ve HX711 ile mama kabının ağırlığını sürekli ölçen bir sistem oluşturun. Sistem, programlanan saatlerde belirli miktarda yem dağıtır ve hayvanın ne kadar yediğini kaydeder. Yeterli yem tüketilmediğinde SMS veya e-posta ile bildirim gönderebilir. WiFi bağlantısı sayesinde, uzaktan izleme ve besleme planı ayarlama imkanı sunar. Ayrıca, veri analizi ile evcil hayvanınızın beslenme alışkanlıklarındaki değişimleri erken fark etmenizi sağlayabilir.

Endüstriyel Malzeme Dozajlama Sistemi

HX711 modülünün çift kanal özelliğini kullanarak, iki farklı malzemenin hassas dozajlamasını yapan bir sistem tasarlayabilirsiniz. Arduino Mega, iki adet load cell, LCD ekran ve step motor kontrollü dozaj vanaları ile otomatik bir karıştırma sistemi oluşturun. Sistem, reçeteye göre farklı malzemeleri doğru oranlarda ölçerek karıştırır. PID kontrolü ile dozajlama hassasiyeti artırılabilir. Yapılan her karışım için tarih, saat ve malzeme miktarları SD karta kaydedilebilir. RS485 veya Ethernet modülü ile fabrika otomasyon sistemine entegre edilebilir. Bu sistem, kimya laboratuvarları, boya üretimi, gıda işleme veya ilaç sektörü gibi hassas dozajlama gerektiren uygulamalar için idealdir.

Sorun Giderme ve İpuçları

HX711 Çift Kanal Tartı Sensörü Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Okumalar: Güç kaynağınızı stabilize edin ve dijital gürültüyü azaltın.
• Sürüklenen Değerler: Düzenli aralıklarla sıfır kalibrasyonu yapın ve sıcaklık kompanzasyonu ekleyin.
• Düşük Hassasiyet: Load cell kapasitesinin ölçülecek ağırlığa uygun olduğundan emin olun.
• İletişim Hataları: DT ve SCK kablo uzunluklarını kısa tutun ve pull-up dirençler ekleyin.
• Doğrusal Olmayan Ölçümler: Çoklu nokta kalibrasyonu yapın ve eksponansiyel düzeltme uygulayın.

Performans İpuçları

• Hassas ölçümler için ortam sıcaklığını sabit tutun.
• Ölçüm algoritmanızda ortalama alma ve aykırı değer filtreleme kullanın.
• Load cell kablosunu EMI kaynaklarından uzak tutun.
• Kalibrasyon için sertifikalı ağırlıklar kullanın.
• Yüksek örnekleme hızı yerine çoklu okuma ve ortalama alma tercih edin.
