2.5-9.5V Değişken Çıkışlı Voltaj Regülatörü

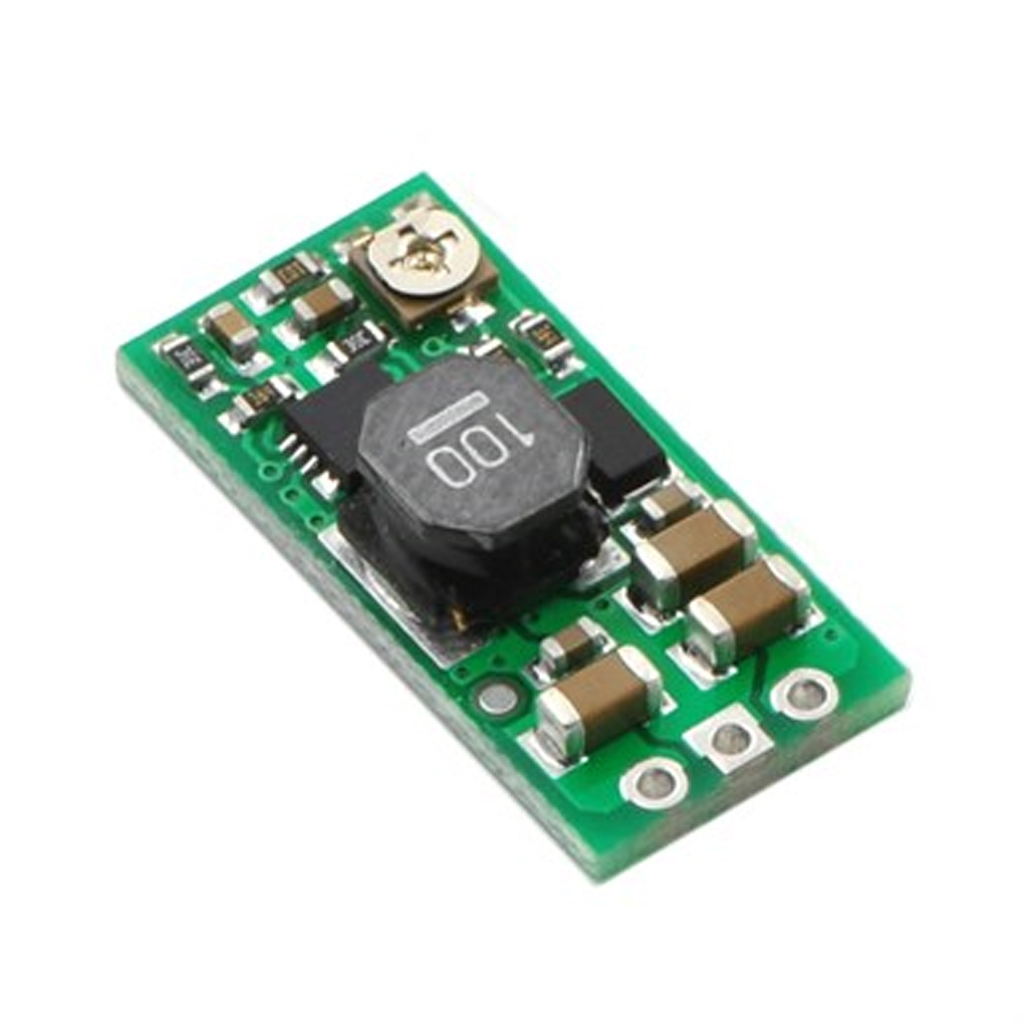

2.5-9.5v değişken çıkışlı voltaj regülatörü, tümü kompakt, 0.42 ? x 0.88 ? x 0.23 ? paketinde 1.5 V gibi düşük bir giriş voltajından 9.5 V yüksekliğe kadar bir çıkış voltajı üretebilir. Bir düzeltici potansiyometresi, yükseltme regülatörünün çıkış voltajını 2.5 ile 9.5 V arasında bir değere ayarlamanıza olanak tanır.
Pololu ayarlanabilir güçlendirme regülatörü, giriş voltajından daha yüksek voltajlar üretebilen çok esnek bir anahtarlama regülatörüdür (ayrıca anahtarlamalı güç kaynağı, SMPS veya DC-DC çevirici). İki ayarlanabilir aralık sunuyoruz: yaklaşık 2.5 V - 9.5 V ve 4 V - 25 V. Çıkış voltajı, kartın sağ üst köşesindeki düzeltici potansiyometresi kullanılarak ayarlanabilir. Giriş voltajı aralığı 1.5 V - 16 V arasındadır (giriş voltajı çıkış voltajının altında tutulmalıdır). Entegre 2 A switch, 3pi robotumuzda olduğu gibi küçük motorları çalıştırmak için yeterince yüksek çıkış akımlarına izin verir ve iki NiMH veya NiCd hücresinden 24 V elde etmek gibi büyük voltaj kazanımlarına izin verir.
Değişken Çıkışlı Voltaj Regülatörü Teknik Özellikleri :
- Giriş voltajı: 1.5 V - 16 V
- Çıkış: 2.5 V ile 9.5 V veya 4 V ile 25 V arasında ayarlanabilir çıkış
- Frekans: 750 kHz anahtarlama frekansı
- Amper: 2 A anahtar (ve giriş) limiti
- Entegre aşırı sıcaklık ve aşırı akım kesme
- Verimlilik: voltajı iki katına çıkarırken ve 100-500 mA çıkışta % 80-90\'lık tipik verimlilik
- Boyut: küçük boyut: 10.7 x 22.4 x 5.8 mm (0.42 ? x 0.88 ? x 0.23 ?)
- Ağrılık: başlık pimleri olmadan ağırlık: 1.6 g (0.06 oz)
