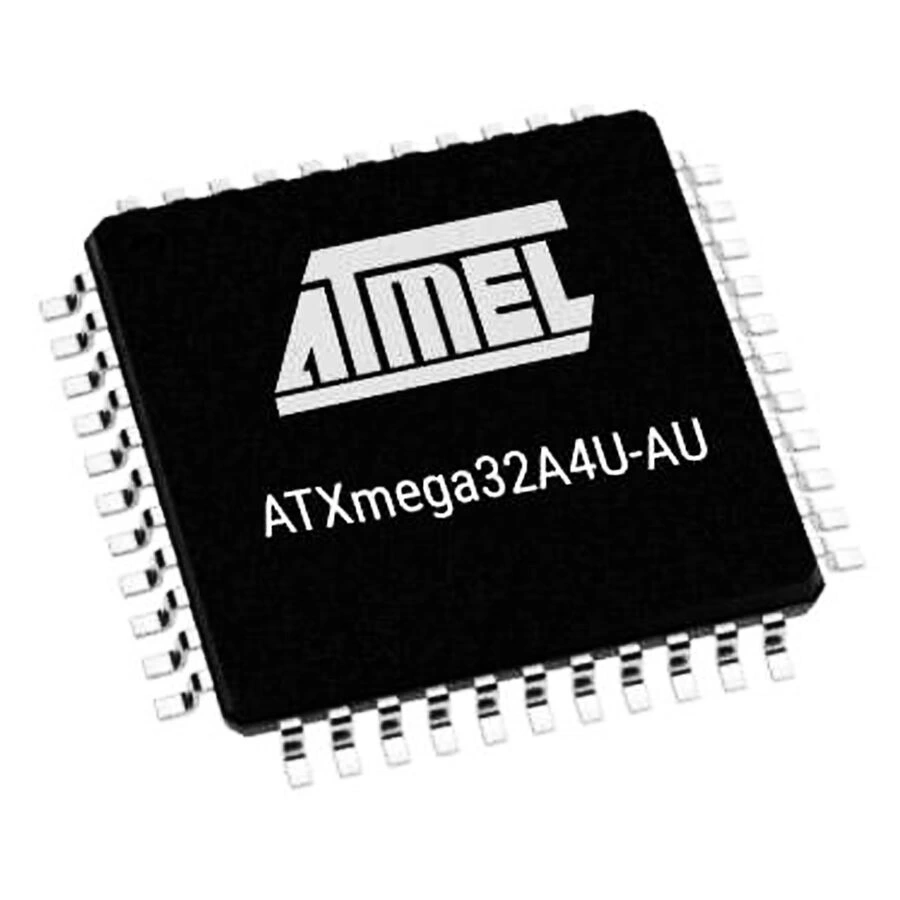

ATXMEGA32A4U-AU SMD 8Bit 32Mhz TQFP-44

ATxmega32A4U-AU SMD 8bit 32MHz TQFP-44

ATxmega32A4U-AU, Microchip (eski Atmel) firmasının ürettiği yüksek performanslı bir 8-bit AVR XMEGA mikrodenetleyicidir. 32 MHz'e kadar çalışma frekansı, zengin periferaller ve düşük güç tüketimi ile endüstriyel ve taşınabilir uygulamalar için idealdir.

32 KB Flash bellek, 4 KB SRAM ve 1 KB EEPROM ile donatılan bu mikrodenetleyiciler, veri işleme ve saklama gerektiren komplike projeler için yeterli kapasite sunar.

TQFP-44 paketinde sunulan bu elektronik komponent, USB 2.0 arayüzü, çoklu UART, SPI, I²C arabirimleri ve gelişmiş analog özellikleri ile çeşitli sensörler ve periferallerle iletişim kurabilir.

Yüksek işlem kapasitesi ve düşük güç tüketimi ile öne çıkan Microchip mikrodenetleyici çözümleri arasında yer alan bu entegre, -40°C ile +85°C sıcaklık aralığında çalışabilme özelliğine sahiptir.

Teknik Özellikler

ATxmega32A4U-AU SMD 8bit 32MHz TQFP-44 mikrodenetleyicinin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: AVR XMEGA
• Model: ATxmega32A4U-AU
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 32 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 32 KB
• RAM Belleği: 4 KB SRAM
• EEPROM Belleği: 1 KB
• I/O Pin Sayısı: 34
• ADC Kanalları: 12 kanal, 12-bit çözünürlük
• DAC Kanalları: 2 kanal, 12-bit çözünürlük
• Zamanlayıcı Modülleri: 5 adet 16-bit Timer/Counter
• PWM Kanalları: 16
• Analog Komparatör: 4
• USB Arayüzü: Full-Speed USB 2.0 (12 Mbps))
• UART Modülleri: 5
• SPI Modülleri: 4
• I²C (TWI) Modülleri: 2
• Şifreleme Desteği: AES ve DES
• Çalışma Gerilimi: 1.6V - 3.6V

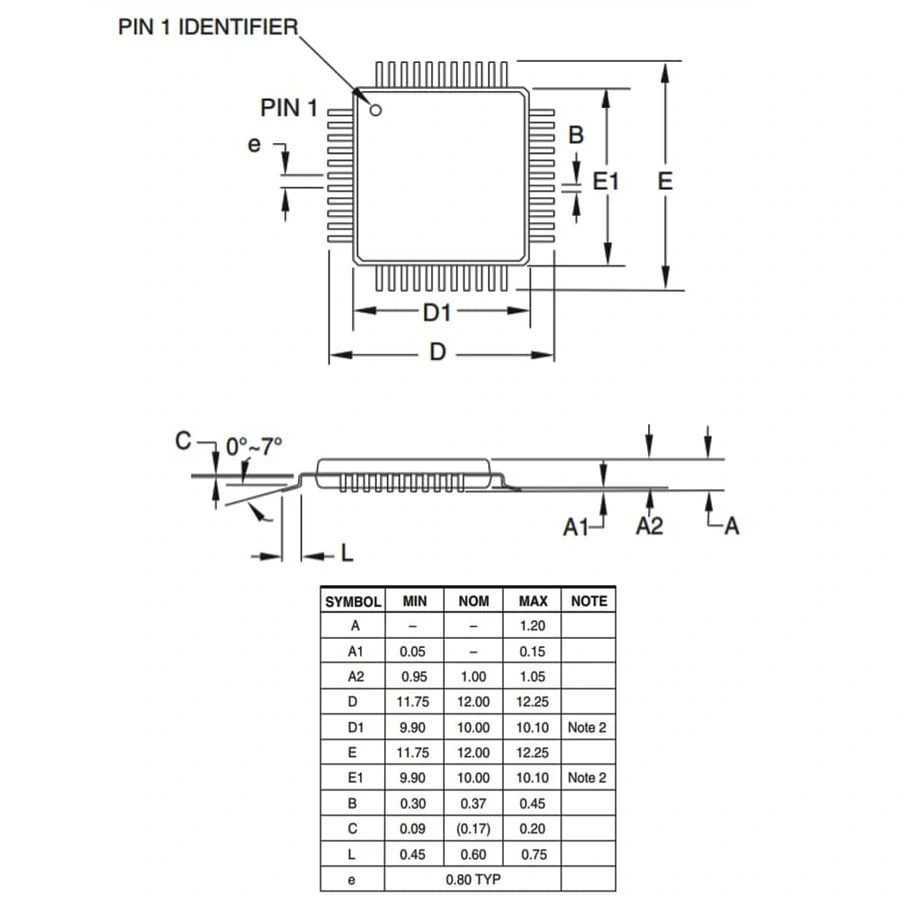

• Paket Tipi: TQFP-44 (Surface Mount)
• Boyutlar: 10mm x 10mm x 1.0mm
• Pin Aralığı: 0.8mm
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Event Sistemi: Donanımsal event sistemi ve DMA
• DMA Kanalları: 4
• Gerçek Zamanlı Sayıcı (RTC): Var, 32kHz osilatör
• Watchdog Timer: Programlanabilir
• Brown-out Detektörü: Programlanabilir seviyeler
• Enerji Tasarruf Modları: İdle, Standby, PowerDown, Extended Standby
• Güç Tüketimi (Aktif): ~300µA/MHz @ 3V
• Güç Tüketimi (Sleep): <1µA
• Flash Programlama Döngüsü: 10,000 yazma/silme
• EEPROM Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 20+ yıl
• JTAG/PDI Programlama: PDI (Program and Debug Interface)
• RoHS Uyumluluğu: Evet
• Özel Özellikler: QTouch destekli, 16-bit Real Time Counter

Kullanım Alanları

ATxmega32A4U-AU mikrodenetleyicinin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol ve Otomasyon

• PLC ve motion kontrol sistemleri
• Endüstriyel sensor ağları
• Akıllı motor sürücüleri
• Fabrika otomasyon sistemleri
• Çevre koşulları izleme cihazları

IoT ve Bağlantılı Cihazlar

• Akıllı ev ekipmanları
• Sensör hub'ları ve veri toplayıcılar
• Uzaktan izleme sistemleri
• USB bağlantılı IOT cihazları
• Veri logger uygulamaları

Taşınabilir Elektronik

• Giyilebilir teknoloji cihazları
• Sağlık ve fitness takip ekipmanları
• El tipi test ve ölçüm cihazları
• Pil ile çalışan uygulamalar
• Elektronik müzik ekipmanları

Hassas Ölçüm ve Kontrol

• Hassas analog veri toplama sistemleri
• Çok kanallı veri kaydediciler
• Medikal cihazlar
• Laboratuvar ekipmanları
• Hassas elektronik kontrol birimleri

Avantajlar ve Özellikler

ATxmega32A4U-AU mikrodenetleyicinin sağladığı avantajlar ve çözümler.

• Yüksek Performans: 32 MHz işlemci frekansı ile hızlı işlem kapasitesi
• USB Desteği: Full-Speed USB 2.0 arayüzü ile bilgisayar bağlantısı
• Zengin Analog Özellikler: 12-bit ADC ve DAC, hassas analog uygulamalar için ideal
• Düşük Güç Tüketimi: MHz başına 300μA ve çeşitli enerji tasarruf modları
• Event Sistemi: CPU müdahalesi olmadan periferaller arası otomatik iletişim
• DMA Kontrolcüsü: CPU yükünü azaltarak verimli veri transferi
• Çoklu Haberleşme: UART, SPI, I²C gibi yaygın protokollerin hepsini destekler
• Kriptografik Motor: Güvenli haberleşme için AES ve DES şifreleme desteği
• Geniş Çalışma Sıcaklığı: Endüstriyel seviye çalışma sıcaklık aralığı
• QTouch Desteği: Kapasitif dokunmatik arayüzler için donanımsal destek
• Gelişmiş Zamanlayıcılar: Yüksek çözünürlüklü PWM üretimi
• Boot Loader Desteği: Kendini programlayabilme özelliği

Programlama ve Geliştirme

ATxmega32A4U-AU mikrodenetleyicinin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Atmel Studio 7 (veya daha yeni) IDE
• AVR-GCC C/C++ derleyicisi
• Atmel-ICE veya JTAGICE3 PDI programlayıcı
• PDI konnektör adaptörü
• TQFP-44 soket adaptörü (prototipleme için)
• Breadboard ve/veya PCB tasarımı
• 3.3V güç kaynağı
• Geliştirme kiti (ATxmega32A4U Xplained gibi)
• USB-UART dönüştürücü (opsiyonel)
• Lojik analizör (opsiyonel)

Önemli yazılım kütüphaneleri:

• ASF (Atmel Software Framework): Hazır sürücüler ve middleware
• LUFA (Lightweight USB Framework for AVRs): USB protokol desteği
• FreeRTOS: Gerçek zamanlı işletim sistemi
• AVR-libc: Standart C kütüphanesi
• QTouch Library: Kapasitif dokunma desteği
• FatFS: Dosya sistemi desteği
• lwIP: TCP/IP yığını (harici Ethernet için)

Sorun Giderme ve İpuçları

ATxmega32A4U-AU kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Sorunları: PDI bağlantılarını kontrol edin ve doğru programlayıcı ayarlarını kullandığınızdan emin olun.
• USB Tanınma Problemleri: USB konnektörlere 22 ohm seri dirençler ekleyin ve USB tanımlama için doğru descriptor yapılandırması yapın.
• Kararsız Çalışma: Güç düzenlemesini iyileştirin, bypass kapasitörleri ekleyin ve osilator devresini gürültüden koruyun.
• ADC Ölçüm Hataları: Analog referans ayarlarını kontrol edin ve ölçüm öncesi yeterli settling time verin.
• Clock Problemleri: Doğru fuse bit ayarlarını kullanın ve harici kristal ise uygun kapasitörleri seçin.

Verimli Kullanım İpuçları

• Projelerinizi modüler yapıda geliştirerek kod yeniden kullanımını artırın
• Optimizasyon seviyesini uygulama gereksinimlerine göre ayarlayın
• Güç tüketimini azaltmak için mümkün olduğunca idle ve sleep modlarını kullanın
• Analog gürültüyü azaltmak için dijital ve analog toprakları ayrı tutun
• Event sistemini kullanarak CPU yükünü azaltın ve daha deterministik zamanlama sağlayın
• Fuse bitlerine erişirken dikkatli olun, yanlış ayarlar cihazı kilitleyebilir
• PCB tasarımında, özellikle yüksek hızlı sinyal yolları için empedans kontrolüne dikkat edin

Paket İçeriği

• ATxmega32A4U-AU SMD 8bit 32MHz TQFP-44
