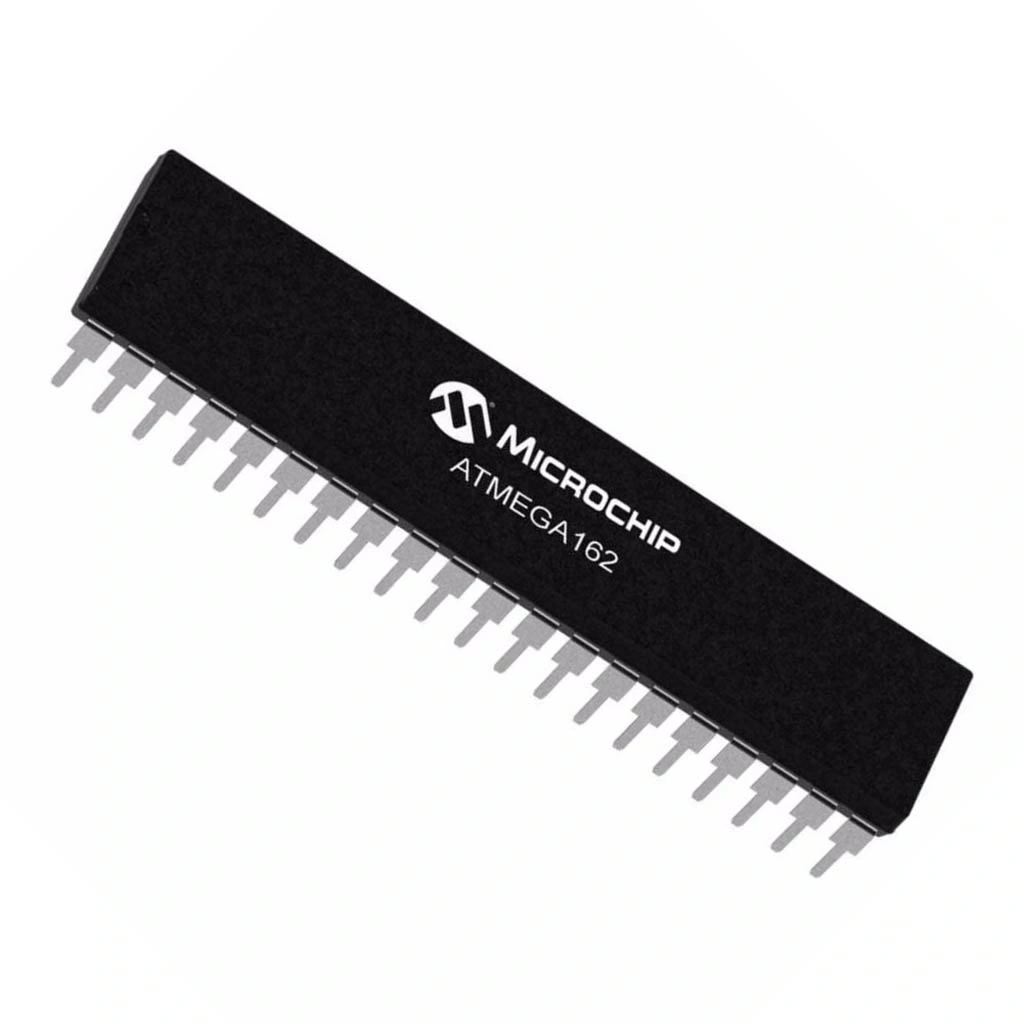

ATMEGA162-16PU 8-Bit 16MHz THT Mikrodenetleyici DIP40

ATmega162-16PU 8-Bit 16MHz THT Mikrodenetleyici DIP40

ATmega162-16PU, Microchip (eski Atmel) firmasının güçlü 8-bit AVR mikrodenetleyicisidir. DIP40 paketinde sunulan bu entegre, 16 MHz çalışma frekansı ile endüstriyel kontrol ve haberleşme odaklı projeler için tasarlanmıştır.

16KB Flash, 512 bayt EEPROM ve 1KB SRAM bellekleri içeren bu mikrodenetleyiciler, çift USART haberleşme arayüzüyle öne çıkan çok yönlü bir çözüm sunar.

Through-hole DIP40 paketindeki ATmega162-16PU, çeşitli elektronik komponentler ile uyumlu çalışarak, Atmel mikrodenetleyici ailesinin kolay prototipleme imkanı sunan önemli bir üyesidir.

Teknik Özellikler

ATmega162-16PU 8-Bit 16MHz THT Mikrodenetleyici DIP40'ın detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: ATmega
• Model: ATmega162-16PU
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 16 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 16.KB
• SRAM Belleği: 1 KB
• EEPROM Belleği: 512 Bayt
• I/O Pin Sayısı: 35
• ADC Kanalları: Yok
• PWM Kanalları: 4
• Seri Haberleşme: 2x USART, SPI, I²C (TWI)
• Zamanlayıcı Modülleri: 2x 8-bit, 2x 16-bit
• Analog Komparatör: Var
• Kesme (Interrupt) Kaynakları: 29
• Çalışma Gerilimi: 2.7V - 5.5V
• Paket Tipi: DIP40 (Dual In-line Package)
• Pin Sayısı: 40
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Var
• Brown-out Detection: Var
• Power-on Reset: Var
• Programlama Arayüzü: ISP, JTAG
• Güç Tüketimi (Aktif): ~7mA @ 5V, 4MHz
• Güç Tüketimi (Power-down): <1µA @ 5V
• RoHS Uyumluluğu: Evet

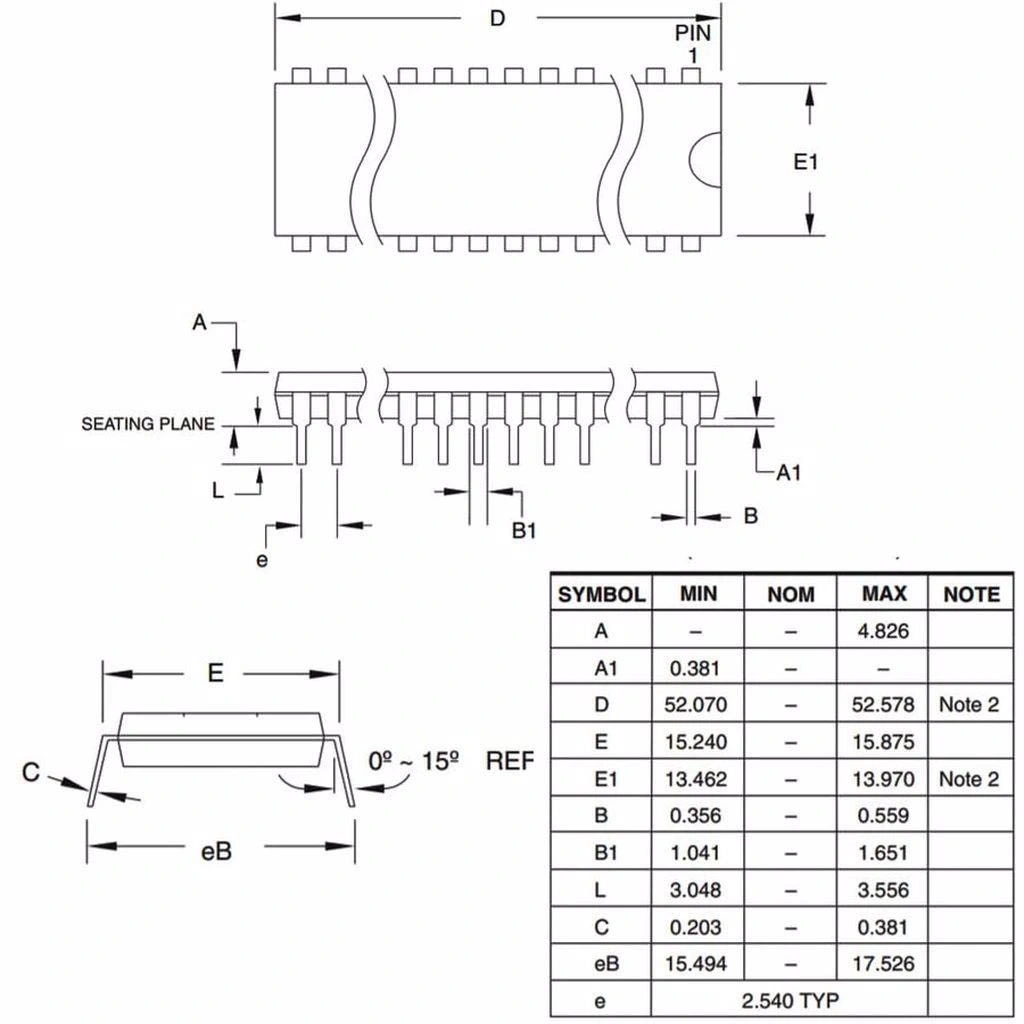

• Kılıf Boyutları: 52mm x 15.2mm

Kullanım Alanları

ATmega162-16PU 8-Bit 16MHz THT Mikrodenetleyici DIP40'ın kullanılabileceği çeşitli alanlar ve proje örnekleri.

Haberleşme Sistemleri

• Protokol dönüştürücüler
• Seri-paralel iletişim köprüleri
• Çoklu cihaz kontrol sistemleri
• Endüstriyel gateway cihazları
• Terminal emülasyon devreleri

Endüstriyel Kontrol

• PLC benzeri kontrol sistemleri
• Motor kontrol kartları
• Endüstriyel otomasyon üniteleri
• Sensör veri toplama sistemleri
• Panel kontrol devreleri

Eğitim ve Prototipleme

• Mikrodenetleyici eğitim kartları
• Breadboard projeleri
• Öğrenci laboratuvar çalışmaları
• Hızlı prototip geliştirme
• Delikli PCB uygulamaları

Avantajlar ve Özellikler

ATmega162-16PU 8-Bit 16MHz THT Mikrodenetleyici DIP40'ın sağladığı avantajlar ve çözümler.

• Çift USART Portu: İki bağımsız seri haberleşme kanalı
• Yüksek I/O Pin Sayısı: 35 programlanabilir giriş/çıkış pini
• Kolay Kullanım: DIP40 paketi ile breadboard ve delikli PCB uyumluluğu
• Çoklu Timer: 2 adet 8-bit, 2 adet 16-bit zamanlayıcı
• JTAG Desteği: Gerçek zamanlı hata ayıklama imkanı
• Harici Bellek Arayüzü: 64KB harici SRAM bağlantı desteği
• Düşük Güç Tüketimi: Çeşitli uyku modları
• Genişletilmiş Kesme Sistemi: 29 farklı kesme kaynağı
• Geniş Çalışma Voltajı: 2.7V - 5.5V aralığında çalışabilme
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası çalışma

Programlama ve Geliştirme

ATmega162-16PU 8-Bit 16MHz THT Mikrodenetleyici DIP40'ın programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Atmel Studio veya Microchip Studio
• AVR-GCC ve AVRDUDE
• USBasp, AVRISP mkII veya Atmel-ICE programlayıcı
• ISP veya JTAG programlama kabloları
• DIP40 ZIF soket (opsiyonel)
• Breadboard ve jumper kablolar

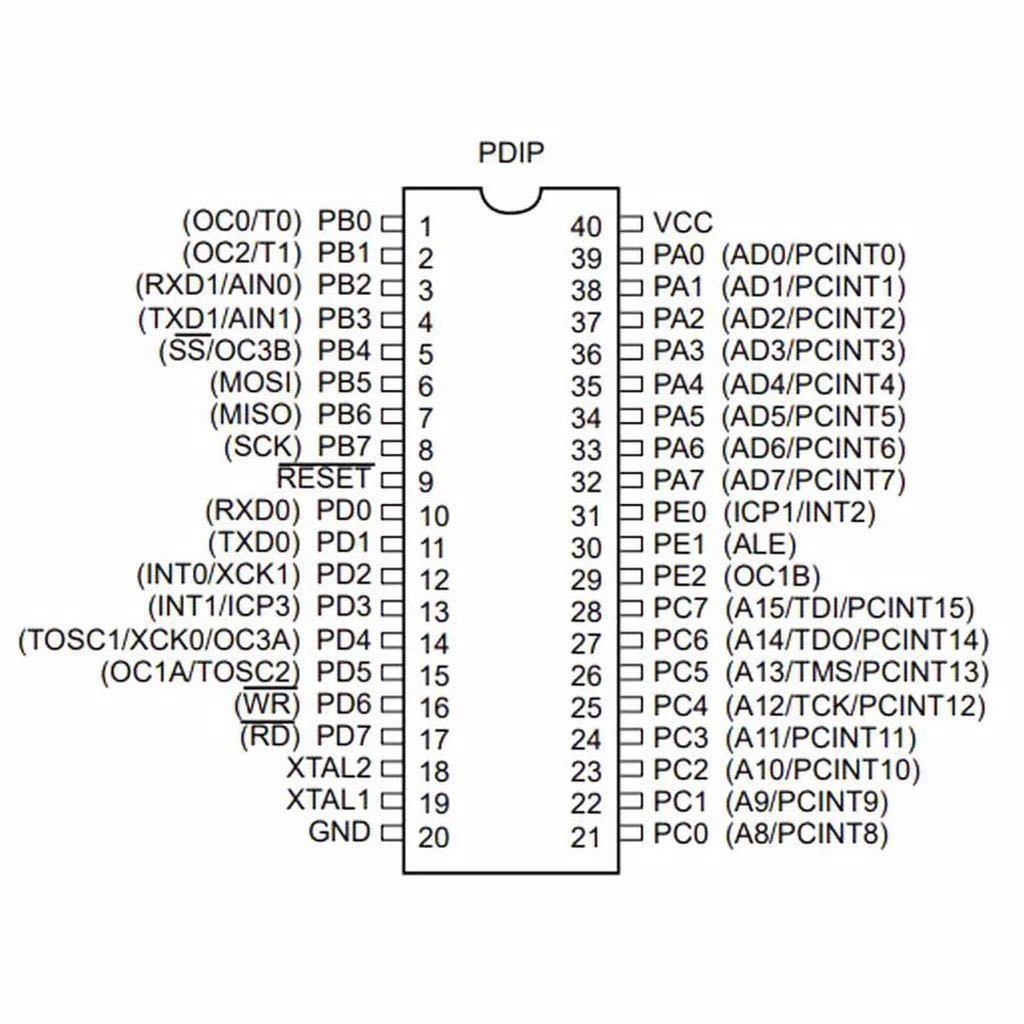

ATmega162-16PU'nun önemli port yapıları:

• PORTA (PA0-PA7): 8-bit çift yönlü I/O portu
• PORTB (PB0-PB7): 8-bit çift yönlü I/O portu, SPI
• PORTC (PC0-PC7): 8-bit çift yönlü I/O portu, harici bellek adresi
• PORTD (PD0-PD7): 8-bit çift yönlü I/O portu, USART0
• PORTE (PE0-PE2): 3-bit çift yönlü I/O portu, USART1
• RESET: Sistem reset ve program/debug arayüzü
• XTAL1/XTAL2: Harici kristal bağlantısı
• ALE: Harici bellek Address Latch Enable
• VCC/GND: Güç ve toprak bağlantıları

Sorun Giderme ve İpuçları

ATmega162-16PU 8-Bit 16MHz THT Mikrodenetleyici DIP40 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Harici Bellek Erişim Sorunları: ALE sinyalini ve zamanlama ayarlarını kontrol edin
• Programlama Sorunları: ISP/JTAG bağlantılarını ve fuse bitlerine dikkat edin
• Çift USART Karışıklığı: Port pinlerinin doğru tanımlandığından emin olun
• Osilatör Sorunları: Kristal ve kapasitör değerlerini doğru seçin
• Güç Kararlılığı: 100nF bypass kapasitörlerini VCC pinlerine yakın yerleştirin

Verimli Kullanım İpuçları

• İkinci USART portu ile debug mesajları göndererek geliştirmeyi hızlandırın
• Harici bellek arayüzü ile SRAM ekleyerek bellek yoğun uygulamalar geliştirin
• Uzun kablolamalarda SPI yerine USART tercih ederek noise immünite sağlayın
• Power-save modunu kullanarak uzun süreli batarya çalışması sağlayın
• Kritik zamanlama gerektiren uygulamalarda çift 16-bit timerları kullanın

Paket İçeriği

• ATmega162-16PU 8-Bit 16MHz THT Mikrodenetleyici DIP40
