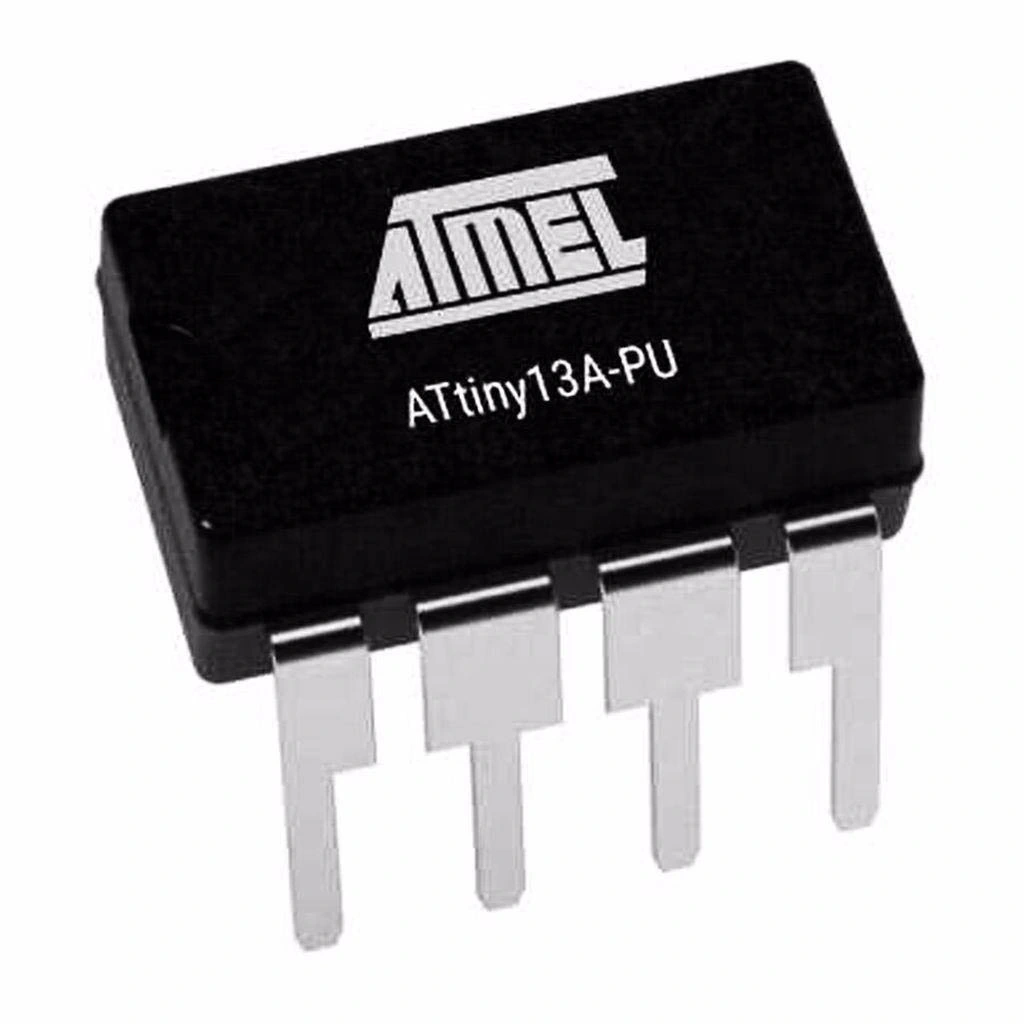

ATtiny13A-PU 8-Bit 20MHz Mikrodenetleyici DIP-8

ATtiny13A-PU 8-Bit 20MHz Mikrodenetleyici DIP-8

ATtiny13A-PU, Microchip (eski Atmel) firmasının ürettiği ultra kompakt ve düşük maliyetli bir 8-bit AVR mikrodenetleyicidir. DIP-8 paketinde sunulan bu entegre, basit projeler ve minimal kontrol uygulamaları için ideal bir çözümdür.

1 KB Flash bellek, 64 bayt EEPROM ve 64 bayt SRAM ile donatılan bu mikrodenetleyiciler, küçük boyutuna rağmen temel kontrol işlevleri için yeterli kapasiteye sahiptir.

10-bit ADC, analog komparatör ve 5 GPIO pini ile donatılan bu elektronik komponent, sensör okuma, butona tepki verme ve LED kontrol gibi temel operasyonları kolayca gerçekleştirebilir.

Breadboard uyumlu DIP-8 paketi ve düşük güç tüketimi ile dikkat çeken Microchip mikrodenetleyici ürünü, başlangıç projeleri ve hobi amaçlı uygulamalar için mükemmel bir seçimdir.

Teknik Özellikler

ATtiny13A-PU 8-Bit 20MHz Mikrodenetleyici DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: AVR ATtiny
• Model: ATtiny13A-PU
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 20 MHz (harici osilator ile)
• Dahili Osilatör: 9.6 MHz (fabrika kalibrasyonlu)
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 1 KB
• RAM Belleği: 64 Bayt
• EEPROM Belleği: 64 Bayt
• I/O Pin Sayısı: 5
• ADC Kanalları: 4 kanal, 10-bit çözünürlük
• PWM Kanalları: 2
• Zamanlayıcılar: 1 (8-bit)
• Analog Komparatör: Var
• Çalışma Gerilimi: 1.8V - 5.5V (20MHz için 4.5V - 5.5V)

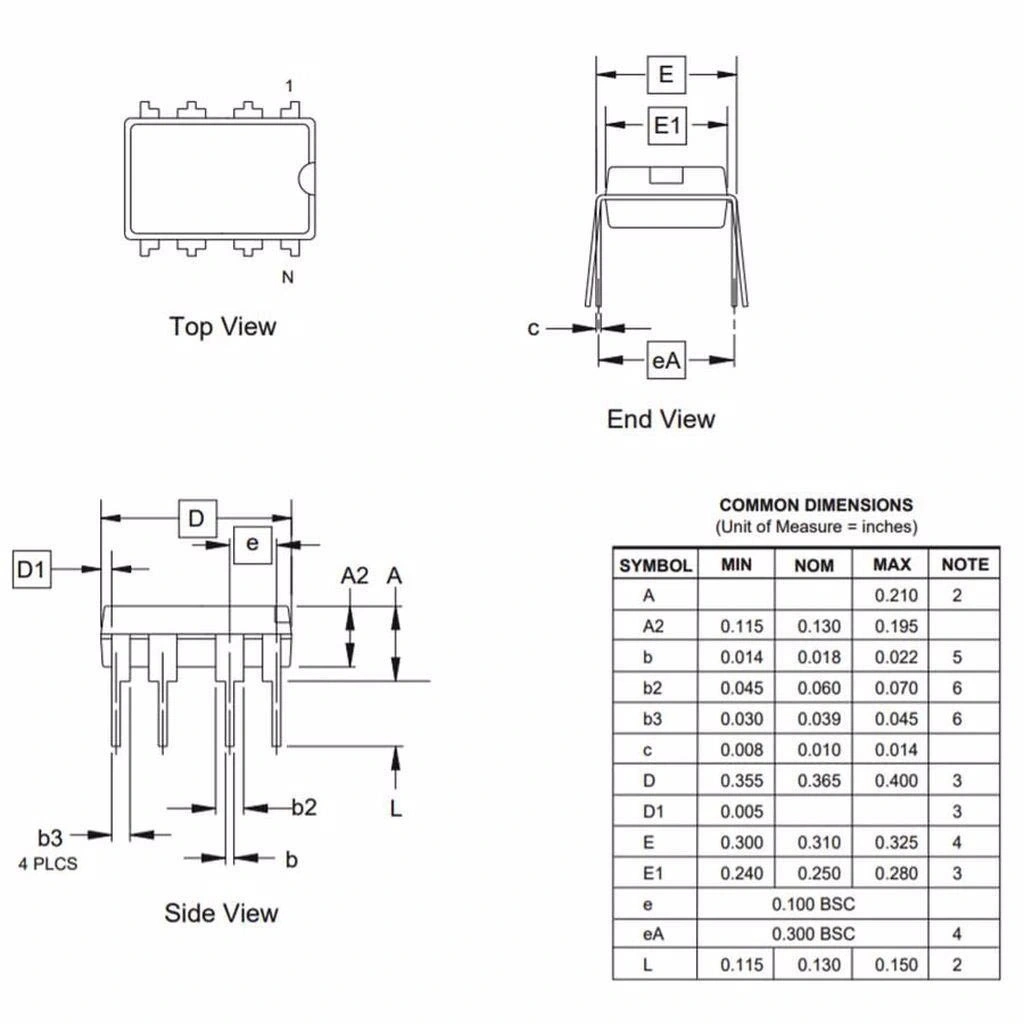

• Paket Tipi: DIP-8 (Through-Hole)
• Boyutlar: 9.8mm x 6.4mm x 3.3mm
• Pin Aralığı: 2.54mm (0.1")
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Detektörü: Programlanabilir seviyeler
• Kesme (Interrupt) Kaynakları: 7
• Güç Tüketimi (Aktif): ~0.25mA @ 1MHz, 3V
• Güç Tüketimi (Power-down): <0.1µA @ 3V
• Flash Programlama Döngüsü: 10,000 yazma/silme
• EEPROM Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 20+ yıl
• Programlama Arayüzleri: ISP (In-System Programming), High Voltage Programming
• Dahili Kalibre Edilmiş RC Osilatör: ±10% hassasiyet
• Uyku Modları: Idle, ADC Noise Reduction, Power-down
• RoHS Uyumluluğu: Evet
• RESET Pini: PB5/RESET (bu pin gerekirse I/O olarak kullanılabilir)
• Kristal Osilator Desteği: Var

Kullanım Alanları

ATtiny13A-PU mikrodenetleyicinin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Temel Kontrol Uygulamaları

• Basit LED projeleri
• Buton kontrollü cihazlar
• Zamanlayıcı devreleri
• PWM ile LED parlaklık kontrolü
• Ultrasonik mesafe ölçerler

Sensör Arayüzleri

• Sıcaklık sensörü okuyucular
• Işık seviyesi detektörleri
• Hareket sensörü kontrolleri
• Nem sensörü projeleri
• Ses algılama devreleri

Başlangıç ve Eğitim Projeleri

• Elektronik kursları ve atölyeler
• Giriş seviyesi mikrodenetleyici projeleri
• Zar simulatörleri
• Müzikal oyuncaklar
• Işık efekt devreleri

Pil ile Çalışan Uygulamalar

• Düşük güç tüketimli uyarı sistemleri
• Taşınabilir led fenerler
• Otomatik gece lambaları
• Pil seviyesi monitörleri
• Kablosuz uzaktan kumandalar

Avantajlar ve Özellikler

ATtiny13A-PU mikrodenetleyicinin sağladığı avantajlar ve çözümler.

• Ultra Kompakt: DIP-8 paketi ile minimal alan gereksinimi
• Kolay Kullanım: Breadboard uyumlu yapısı ile hızlı prototipleme
• Düşük Maliyet: Ekonomik fiyatı ile her bütçeye uygun
• Düşük Güç Tüketimi: Pil ile çalışan projeler için ideal
• Dahili Osilatör: Harici bileşenlere ihtiyaç duymadan çalışabilme
• Analog Yetenekler: 10-bit ADC ve komparatör ile hassas ölçümler
• PWM Çıkışları: Motor hız kontrolü ve LED dimming için
• Geniş Voltaj Aralığı: 1.8V - 5.5V ile çeşitli güç kaynaklarıyla uyumlu
• Endüstriyel Sıcaklık Aralığı: Zorlu ortamlarda güvenilir çalışma
• ISP Programlama: Devre üzerindeyken programlama imkanı
• Kompakt Kod: RISC mimarisi ile verimli kod yürütme
• Watchdog Timer: Sistem kilitlenmelerine karşı güvenlik

Programlama ve Geliştirme

ATtiny13A-PU mikrodenetleyicinin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Atmel Studio 7 (veya daha yeni) IDE
• Arduino IDE (ATTinyCore veya MicroCore ile)
• AVR-GCC derleyicisi
• USBasp, USBtinyISP veya Arduino'dan dönüştürülmüş programlayıcı
• 6-pin veya 10-pin ISP konnektörü
• Breadboard ve bağlantı kabloları
• 5V veya 3.3V güç kaynağı
• 10K pull-up direnci (RESET pini için)
• 0.1µF bypass kapasitörü (VCC ve GND arasına)
• LED ve dirençler (hata ayıklama için)

Geliştirme için faydalı kütüphaneler:

• AVR-libc: Standart C kütüphanesi
• ATTinyCore: Arduino IDE için ATtiny desteği
• MicroCore: Arduino IDE için optimize edilmiş ATtiny desteği
• TinyTone: Basit ses üretme kütüphanesi
• TinyDebug: Minimal hata ayıklama yardımcısı
• TinyADC: ADC kullanımını kolaylaştıran fonksiyonlar
• SoftPWM: Ek PWM kanalları için yazılımsal PWM

Sorun Giderme ve İpuçları

ATtiny13A-PU kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Başarısız: ISP bağlantılarını kontrol edin, programlama hızını düşürün ve reset pinine pull-up direnç ekleyin.
• Kararsız Çalışma: VCC ve GND arasına 0.1µF bypass kapasitör ekleyin ve güç kaynağının stabil olduğunu kontrol edin.
• Bellek Yetersizliği: Kodu optimize edin, inline assembly kullanın ve gereksiz değişkenlerden kaçının.
• Fuse Ayarları Sorunları: Yanlış fuse ayarlarından kaçının, High Voltage Programming ile kurtarma mümkündür.
• ADC Ölçüm Hataları: ADC referansını doğru ayarlayın ve analog pini dijital çıkış olarak kullanmaktan kaçının.

Verimli Kullanım İpuçları

• Her baytı verimli kullanmak için biraz assembly dili öğrenin
• Pin sayısını arttırmak için charlieplexing veya multiplexing teknikleri kullanın
• PWM çıkışlarını motor kontrolü veya LED parlaklık ayarı için verimli kullanın
• Pil ömrünü uzatmak için power-down modunu ve watchdog timer ile periyodik uyanmayı kullanın
• Aynı pini hem ADC hem de dijital I/O olarak paylaşımlı kullanın
• ADC'yi kullanırken, ilk ölçümü atın ve birkaç ölçümün ortalamasını alın
• EEPROM'u kritik ayarları saklamak için kullanın, ancak yazma sayısını minimumda tutun

Paket İçeriği

• ATtiny13A-PU 8-Bit 20MHz Mikrodenetleyici DIP-8
